Биполярный транзистор 2SD1691 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2SD1691
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 20
W
Макcимально допустимое напряжение коллектор-база (Ucb): 60
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 60
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 7
V
Макcимальный постоянный ток коллектора (Ic): 5
A
Предельная температура PN-перехода (Tj): 150
°C
Статический коэффициент передачи тока (hfe): 100
Корпус транзистора:
2SD1691
Datasheet (PDF)

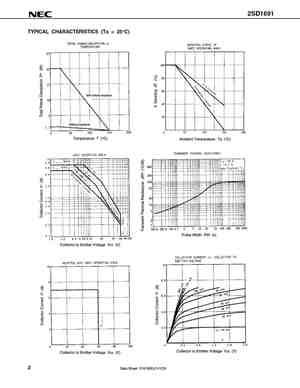

..1. Size:114K nec 2sd1691.pdf
DATA SHEETSILICON POWER TRANSISTOR2SD1691NPN SILICON EPITAXIAL TRANSISTOR FOR LOW-FREQUENCEY POWER AMPLIFIERS AND MID-SPEED SWITCHING FEATURES PACKAGE DRAWING (UNIT: mm) Large current capacity and low VCE(sat): IC(DC) = 5.0 A, IC(pulse) = 8.0 A VCE(sat) = 0.1 V TYP. (@IC = 2.0 A, IB = 0.2 A) Large power dissipation TO-126 type power transistor PT = 1.3 W (@Ta = 25
..2. Size:275K utc 2sd1691.pdf
UNISONIC TECHNOLOGIES CO., LTD 2SD1691 NPN SILICON TRANSISTOR LOW COLLECTOR SATURATION VOLTAGE 11LARGE CURRENT TO-220F1TO-220 FEATURES *High Power Dissipation 11*Complementary to 2SB1151 TO-251 TO-25211TO-126CTO-126 ORDERING INFORMATION Ordering Number Pin Assignment Package Packing Lead Free Plating Halogen Free 1 2 3 2SD1691L-x-TA3-T 2SD1691
..3. Size:210K inchange semiconductor 2sd1691.pdf
isc Silicon NPN Power Transistor 2SD1691DESCRIPTIONHigh Collector Current -I = 5ACLow Collector Saturation Voltage: V = 0.3V(Max.)@ I = 2ACE(sat) CComplement to Type 2SB1151Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use in DC-DC converter, or driver of solenoidor motor.ABSOLUTE MAXIMUM RATINGS(T =
0.1. Size:350K semtech st2sd1691t.pdf
ST 2SD1691T NPN Silicon Epitaxial Power Transistor For Low-Frequencey Power Amplifiers and Mid-Speed Switching The transistor is subdivided into three groups, M, L and K, according to its DC-DC current gain. ECBTO-126 Plastic PackageOAbsolute Maximum Ratings (Ta = 25 C) Symbol Value UnitParameter VCBO 60 VCollector to Base Voltage VCEO 60 VCollector to Emitter
8.1. Size:118K 1 2sd1697.pdf

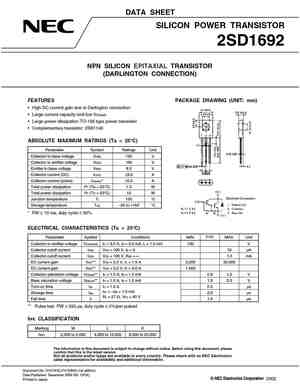

8.2. Size:98K nec 2sd1692.pdf
DATA SHEETSILICON POWER TRANSISTOR2SD1692NPN SILICON EPITAXIAL TRANSISTOR (DARLINGTON CONNECTION) FEATURES PACKAGE DRAWING (UNIT: mm) High DC current gain due to Darlington connection Large current capacity and low VCE(sat) Large power dissipation TO-126 type power transistor Complementary transistor: 2SB1149 ABSOLUTE MAXIMUM RATINGS (Ta = 25C) Parameter
8.3. Size:151K nec 2sd1693.pdf

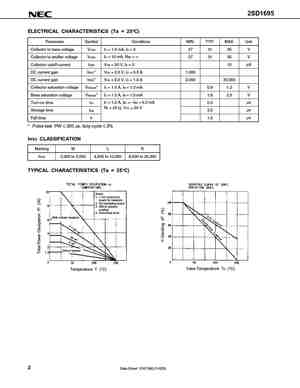

8.4. Size:104K nec 2sd1695.pdf
DATA SHEETSILICON POWER TRANSISTOR2SD1695NPN SILICON EPITAXIAL TRANSISTOR (DARLINGTON CONNECTION)FOR LOW-FREQUENCY POWER AMPLIFIERS AND LOW-SPEED SWITCHINGThe 2SD1695 is a Darlington connection transistor and PACKAGE DRAWING (UNIT: mm)incorporates a dumper diode between the collector and emitter anda constant voltage diode and protection elements between thecollector and base. T
8.5. Size:116K nec 2sd1698.pdf
8.6. Size:198K nec 2sd1699.pdf

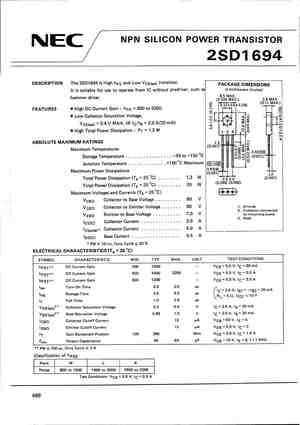

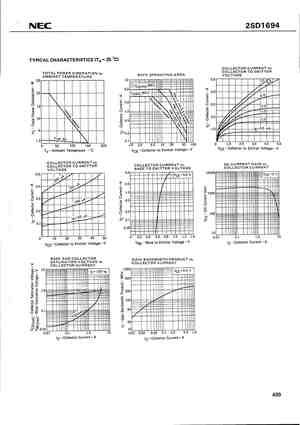

8.7. Size:146K nec 2sd1694.pdf
8.8. Size:1051K kexin 2sd1699.pdf
SMD Type TransistorsNPN Transistors2SD1699SOT-89Unit:mm1.70 0.1 Features Collector Current Capability IC=0.8A Collector Emitter Voltage VCEO=80V0.42 0.10.46 0.11.Base2.Collector3.Emitter Absolute Maximum Ratings Ta = 25Parameter Symbol Rating Unit Collector — Base Voltage VCBO 100 Collector — Emitter Voltage VCEO 80 V Emitter — Base Voltage V
8.9. Size:211K inchange semiconductor 2sd1692.pdf
isc Silicon NPN Darlington Power Transistor 2SD1692DESCRIPTIONCollectorEmitter Sustaining Voltage: V = 100V(min.)CEO(SUS)DC Current Gain: h = 2000(Min.) @ I = 1.5 AFE CComplement to Type 2SB1149Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general-purpose amplifier applications.ABSOLUTE MAXI
Другие транзисторы… 2SD1685E
, 2SD1685F
, 2SD1685G
, 2SD1686
, 2SD1687
, 2SD1688
, 2SD1689
, 2SD1690
, BD139
, 2SD1691O
, 2SD1691Q
, 2SD1691Y
, 2SD1692
, 2SD1692G
, 2SD1692O
, 2SD1692Y
, 2SD1693
.
Недостатки схемы Дарлингтона
К сожалению, на этом преимущества заканчиваются. Первый недостаток этой схемы — это то, что на базе-эмиттрере напряжение приходит вдвое большее. Здесь мы имеем дело с последовательным соединением переходов база-эмиттер, поэтому напряжения на каждом из них складываются (около 0,7 В при включении).
| Это означает, что U BE схемы Дарлингтона составляет примерно 1,4 вольта. Это следует учитывать при выборе резисторов, ограничивающих базовый ток. |
Однако гораздо более серьезным недостатком является повышенное напряжение насыщения. Этот вопрос лучше всего проанализировать на диаграмме с записью напряжений.
Распределение напряжения в насыщенном транзисторе Дарлингтона
Напряжение коллектор-эмиттер транзистора Дарлингтона состоит из:
- напряжение база-эмиттер транзистора Т2,
- напряжение коллектор-эмиттер Т1.
Когда система насыщена, транзистор T2 все еще должен быть открыт, то есть, его напряжение база-эмиттер составляет 0,7 В. Благодаря этому, транзистор T1 может правильно насыщаться, и его U CE падает до произвольного уровня 0,2 В. После суммирования этих значений напряжения, оказывается, что U CE транзистора T2 целых 0,9 В!
| Эту потерю напряжения следует учитывать при проектировании схемы, потому что такой величиной определенно нельзя пренебрегать! |
В нашей примерной схеме, из начала этой статьи, одиночный транзистор имеет большое преимущество: в насыщенном состоянии на нем будет около 0,2 В (на практике немного больше), что в сочетании с протекающим током 5 А, через коллектор, приведет к рассеиванию мощности около 1 Вт.
Это количество тепла можно легко рассеять с помощью небольшого радиатора, то есть элемента, который отводит тепло. Обычно он изготавливается из алюминия, который имеет легкий вес и хорошо проводит тепло. Радиаторы имеют различную форму — чаще всего в поперечном сечении они напоминают гребешок, увеличивающий поверхность контакта с протекающим воздухом.
Радиатор — теплоотводящий элемент
Но вернемся к управлению нашим двигателем. Если мы воспользуемся Дарлингтоном, эта мощность будет потрачена впустую, да и радиатор потребуется намного прочнее. Кроме того, напряжение питания приемника будет ниже примерно на 1 В. В случае схем, питающихся от низкого напряжения, например 3,3 В, это будет значительное снижение.
| 5 Вт — это очень большая мощность. 5 Вт, например, может потреблять светодиодная настольная лампа. |
И еще, в забитом состоянии, напряжение коллектор-эмиттер обоих транзисторов практически одинаково. Это означает, что при управлении приемником от источника питания, например 60 В, оба транзистора должны выдерживать такое напряжение (с запасом).
