A1084 datasheet pdf ( pinout ) - pnp transistor

Измерить ток покоя выходного транзистора

Током покоя называют коллекторный ток, который проходит по транзисторам выходных каскадов при условии, что сигнал отсутствует. В условно-идеальных (невозможных на самом деле) условиях значение такого тока должно находиться на нулевой отметке. На деле это не совсем так, собственная температура и характерные различия разнотипных транзисторов влияют на данный показатель. В наихудшем случае возможен перегрев, который станет причиной теплового пробоя транзистора.

Кроме того, существует ещё один показатель — напряжение покоя. Он демонстрирует значение напряжения соединительной точки транзисторов. Если питание у каскада двухполярное, то напряжение будет равно нулю, а если однополярное, тогда напряжение составляет 1/2 питающего напряжения.

На роль стабилизатора обычно берётся дополнительный транзистор, которые в качестве балласта подсоединяется к базовым цепям (наиболее часто он при этом оказывается прямо на радиаторе, максимально близко к выходным транзисторам).

Чтобы выявить, каков ток покоя выходных транзисторов или каскадов, необходимо при помощи мультиметра измерить данные по падению напряжения для его эммитерных резисторов (значения обычно выражаются в милливольтах), а потом, опираясь на закон Ома и данные по реальному сопротивлению, можно будет вычислить нужный показатель: значение падения напряжения разделить на значение реального сопротивления — значения тока покоя для данного выходного транзистора.

Все замеры необходимо производить весьма осторожно, иначе придётся производить замену транзистора.

Есть ещё один способ, гораздо менее травмоопасный. Взамен предохранителей потребуется установить сопротивление в 100 Ом и минимальную мощность в 0,5 Ватт для каждого канала. При отсутствии предохранителей сопротивление подсоединяется к разрыву питания. После осуществляется подача питания усилителю, производятся замеры показаний по падению напряжения на приведённом выше уровне сопротивления. Дальнейшая математика до крайности проста: падению напряжения в 1 В соответствует ток покоя величиной в 10мА. Аналогичным образом при 3,5 В получится 35 мА и так далее.

2SA1084 Datasheet (PDF)

..1. Size:38K hitachi 2sa1083 2sa1084 2sa1085.pdf

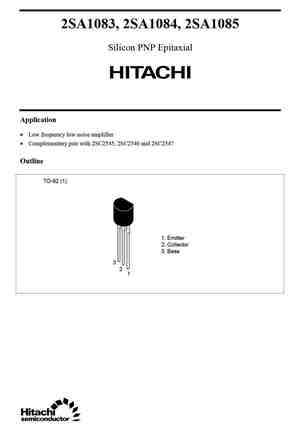

2SA1083, 2SA1084, 2SA1085Silicon PNP EpitaxialApplication Low frequency low noise amplifier Complementary pair with 2SC2545, 2SC2546 and 2SC2547OutlineTO-92 (1)1. Emitter2. Collector3. Base3212SA1083, 2SA1084, 2SA1085Absolute Maximum Ratings (Ta = 25C)Item Symbol 2SA1083 2SA1084 2SA1085 UnitCollector to base voltage VCBO 60 90 120 VCollector t

..2. Size:77K secos 2sa1084.pdf

2SA1084 -0.1 A, -90 V PNP Plastic Encapsulated Transistor Elektronische Bauelemente RoHS Compliant Product A suffix of -C specifies halogen & lead-free FEATURES TO-92 Low Frequency Amplifier G HEmitterCollector CLASSIFICATION OF hFE Base JProduct-Rank 2SA1084-D 2SA1084-EA DRange 250-500 400-800MillimeterREF.Min. Max.BA 4.40 4.70B 4.

8.1. Size:194K fuji 2sa1080.pdf

8.2. Size:24K hitachi 2sa1025 2sa1081 2sa1082.pdf

2SA1025, 2SA1081, 2SA1082Silicon PNP EpitaxialApplication Low frequency amplifier Complementary pair with 2SC2396, 2SC2543 and 2SC2544OutlineTO-92 (1)1. Emitter2. Collector3. Base3212SA1025, 2SA1081, 2SA1082Absolute Maximum Ratings (Ta = 25C)Item Symbol 2SA1025 2SA1081 2SA1082 UnitCollector to base voltage VCBO 60 90 120 VCollector to emitter

8.3. Size:77K secos 2sa1082.pdf

2SA1082 -0.1 A , -120 V PNP Plastic Encapsulated Transistor Elektronische Bauelemente RoHS Compliant Product A suffix of -C specifies halogen & lead-free FEATURES TO-92 Low Frequency Amplifier G HEmitterCollector CLASSIFICATION OF hFE Base JProduct-Rank 2SA1082-D 2SA1082-EA DRange 250-500 400-800MillimeterREF.Min. Max.BA 4.40 4.70B

8.4. Size:77K secos 2sa1081.pdf

2SA1081 -0.1 A, -90 V PNP Plastic Encapsulated Transistor Elektronische Bauelemente RoHS Compliant Product A suffix of -C specifies halogen & lead-free FEATURES TO-92 Low Frequency Amplifier G HEmitterCollector CLASSIFICATION OF hFE Base JProduct-Rank 2SA1081-D 2SA1081-EA DRange 250~500 400~800MillimeterREF.Min. Max.BA 4.40 4.70B 4.

8.5. Size:77K secos 2sa1083.pdf

2SA1083 -0.1 A, -60 V PNP Plastic Encapsulated Transistor Elektronische Bauelemente RoHS Compliant Product A suffix of -C specifies halogen & lead-free FEATURES TO-92 Low Frequency Amplifier G HEmitterCollector CLASSIFICATION OF hFE Base JProduct-Rank 2SA1083-D 2SA1083-EA DRange 250-500 400-800MillimeterREF.Min. Max.BA 4.40 4.70B 4.

8.6. Size:208K inchange semiconductor 2sa1082.pdf

isc Silicon PNP Transistor 2SA1082DESCRIPTIONHigh VoltageMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesign For Amplifier and general purpose applications.ABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Collector-Base Voltage -120 VCBOV Collector-Emitter Voltage -120 VCEOV Emitter-Base Voltage —

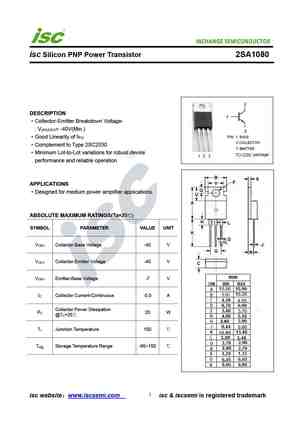

8.7. Size:214K inchange semiconductor 2sa1080.pdf

isc Silicon PNP Power Transistor 2SA1080DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = -40V(Min.)(BR)CEOGood Linearity of hFEComplement to Type 2SC2530Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for medium power amplifier applications.ABSOLUTE MAXIMUM RATINGS(Ta=25)SYMBOL PARAMETER VALUE UNIT

Таблица 4 – Электрические параметры транзисторов КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361А, КТ361М, КТ361Н и КТ361П при приемке и поставке

Наименование параметра (режим измерения), единица измерения	Буквенное обозначение	Норма	Температура, °С
		КТ361Е	КТ361Ж	КТ361И	КТ361К	КТ361Л	КТ361М	КТ361Н	КТ361П
не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
Обратный ток коллектора (U_КБ=10 В), мкА	I_КБО		1		1		1		1		0,1		0,05		0,1		0,05	25; -60
	25		25		25		25		2,5		5		2,5		5	100
Статический коэффициент передачи тока в схеме с общим эмиттером (I_Э=1 мА, U_КБ=10 В)	h_21Э	50	350	50	350	250	–	50	350	50	350	70	160	20	90	100	350	25
50	500	50	700	250	–	50	700	50	500	70	300	20	150	100	500	100
15	350	25	350	100	–	25	350	15	350	30	160	10	90	15	350	-60
Обратный ток коллектор-эмиттер (R_БЭ=10 кОм U_КЭ=25 В), мА (R_БЭ=10 кОм U_КЭ=20 В), мА (R_БЭ=10 кОм U_КЭ=40 В), мА (R_БЭ=10 кОм U_КЭ=35 В), мА	I_КЭR		1		1		1		1		0,01		0,01		0,05		0,01	25
Модуль коэффициента передачи тока на высокой частоте (U_КБ = 10 В, I_Э= 5 мА, f = 100 МГц)	\|h_21Э\|	2,5		2,5		2,5		2,5		2,5		2,5		1,5		3		25
Постоянная времени цепи обратной связи на высокой частоте (I_Э= 5 мА, U_КБ=10 В, f=5 МГц), пс	τ_к		800		800		800		400		400		400		150		500	25

Рисунок 3 – Типовые выходные характеристики транзисторовКТ361А, КТ361В, КТ361Д, КТ361А1, КТ361Д1, КТ361Н

Рисунок 4 – Типовые выходные характеристики транзисторов КТ361Б, КТ361Г,КТ361Г1, КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361Л, КТ361М, КТ361П

Рисунок 5 – Типовые входные характеристики транзисторов КТ361

Рисунок 6 – Зависимость обратного тока коллектора транзисторов КТ361от температуры окружающей среды с границами 95% разброса

Рисунок 7 – Зависимость напряжения между коллектором и эмиттером транзисторовКТ361, в режиме насыщения от температуры окружающей среды с 95% разбросом

Рисунок 8 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361А, КТ361В, КТ361Д,КТ361Д1, КТ361А1, КТ361Н и КТ361М

Рисунок 9 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361Б, КТ361Е, КТ361Ж,КТ361И, КТ361К, КТ361Л и КТ361Г

Рисунок 10 – Зависимость модуля коэффициента передачи тока на высокой частоте оттока эмиттера транзистора КТ361 с границами 95% разброса

Рисунок 11 – Зависимость минимальной наработки от режимаэксплуатации при токе коллектора 12 мА

В любом режиме, из указанных на рисунке 11, при конкретном применении максимальная ожидаемая интенсивность отказов может быть определена по следующей формуле:

λ ≤ 2∙10-8∙(J_p∙500000)/(12∙t_н)

где J_p – рабочий ток коллектора, мА;t_н – наработка, часов, определенная по рисунку 11, при конкретной рассеиваемой мощности.

Рисунок 12 – Зависимость постоянной времени цепи обратной связи на высокой частоте оттока эмиттера транзистора КТ361 с границами разброса 95%

Рисунок 13 – Зависимость постоянной времени цепи обратной связи на высокой частоте отнапряжения на коллекторе транзистора КТ361 с 95% разбросом

Рисунок 14 – Зависимость максимально допустимого напряжения между коллектором иэмиттером транзистора КТ361 от температуры окружающей среды

Рисунок 15 – Зависимость максимально допустимого напряжения между коллектором ибазой транзистора КТ361 от температуры окружающей среды

Биполярный транзистор 2SA1084 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2SA1084

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 0.4
W

Макcимально допустимое напряжение коллектор-база (Ucb): 90
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 90
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V

Макcимальный постоянный ток коллектора (Ic): 0.1
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 90
MHz

Ёмкость коллекторного перехода (Cc): 3.5
pf

Статический коэффициент передачи тока (hfe): 250

Корпус транзистора:

2SA1084
Datasheet (PDF)

..1. Size:38K hitachi 2sa1083 2sa1084 2sa1085.pdf

..2. Size:77K secos 2sa1084.pdf

8.1. Size:194K fuji 2sa1080.pdf

8.2. Size:24K hitachi 2sa1025 2sa1081 2sa1082.pdf

8.3. Size:77K secos 2sa1082.pdf

8.4. Size:77K secos 2sa1081.pdf

8.5. Size:77K secos 2sa1083.pdf

8.6. Size:208K inchange semiconductor 2sa1082.pdf

8.7. Size:214K inchange semiconductor 2sa1080.pdf

Другие транзисторы… 2SA1077
, 2SA1078
, 2SA1079
, 2SA108
, 2SA1080
, 2SA1081
, 2SA1082
, 2SA1083
, A970
, 2SA1085
, 2SA109
, 2SA1090
, 2SA1091
, 2SA1091O
, 2SA1091R
, 2SA1092
, 2SA1093
.
