Характеристики транзистора irfz24n

Как правильно проверить транзистор irfz34n

Как использовать транзистор IRFZ34N: практические советы

Транзистор IRFZ34N обладает рядом характеристик, которые позволяют использовать его в различных электронных схемах. В этом разделе мы рассмотрим некоторые практические советы по использованию данного транзистора.

Перед началом работы с транзистором IRFZ34N рекомендуется ознакомиться с его основными параметрами:

Параметр Значение
Максимальное напряжение стока-истока (VDSS) 55 В
Максимальный ток стока (ID) 30 А
Сопротивление открытого канала (RDS(ON)) 0.03 Ом
Максимальная мощность потерь, рассеиваемая на кристалле (PD) 140 Вт

Следующий практический совет: перед началом подключения транзистора IRFZ34N к вашей электронной схеме, убедитесь в положительной и надежной тепловой связи кристалла транзистора с радиатором. Это позволит избежать перегрева и повреждения транзистора при высоких нагрузках.

При работе с транзистором IRFZ34N рекомендуется учитывать его высокую мощность и токовую пропускную способность. При выборе нагрузки для транзистора обязательно учитывайте его параметры и спецификацию, чтобы избежать перегрузки и повреждения элементов схемы.

Также стоит обратить внимание на графики зависимости сопротивления открытого канала и тока стока от напряжения стока-истока. Они могут помочь вам определиться с подходящим режимом работы транзистора для вашей электронной схемы

Важно помнить, что транзисторы чувствительны к статическим разрядам электростатического поля

При монтаже и использовании транзистора IRFZ34N рекомендуется принимать меры предосторожности, чтобы избежать повреждений от электростатического разряда. Используйте антистатические браслеты и антистатическую подложку при работе с данным транзистором

Используйте антистатические браслеты и антистатическую подложку при работе с данным транзистором.

Надеемся, что эти практические советы помогут вам использовать транзистор IRFZ34N в ваших электронных схемах с максимальной эффективностью и надежностью.

Особенности

Транзистор IRFZ34N имеет ряд особенностей, которые делают его привлекательным для использования в различных электронных схемах:

1. Высокая мощность

IRFZ34N обеспечивает высокую мощность до 73 Вт, что позволяет использовать его в схемах с большой энергетической нагрузкой.

2. Низкое сопротивление канала

Транзистор обладает низким сопротивлением канала всего 0,02 Ом, что позволяет эффективно протекать большому току.

3. Устойчивость к высоким температурам

IRFZ34N способен работать при высоких температурах до 175°С, что позволяет использовать его в схемах, где происходит значительное нагревание.

4. Низкое входное сопротивление

Транзистор имеет низкое входное сопротивление, что позволяет управлять им легко и эффективно, используя минимальное количество энергии.

5. Низкое затухание

IRFZ34N обладает низким затуханием, что позволяет ему переключаться быстро и эффективно, не теряя большое количество энергии во время работы.

Благодаря этим особенностям, транзистор IRFZ34N находит широкое применение в различных областях электроники, включая источники питания, усилители мощности, силовые ключи и другие устройства.

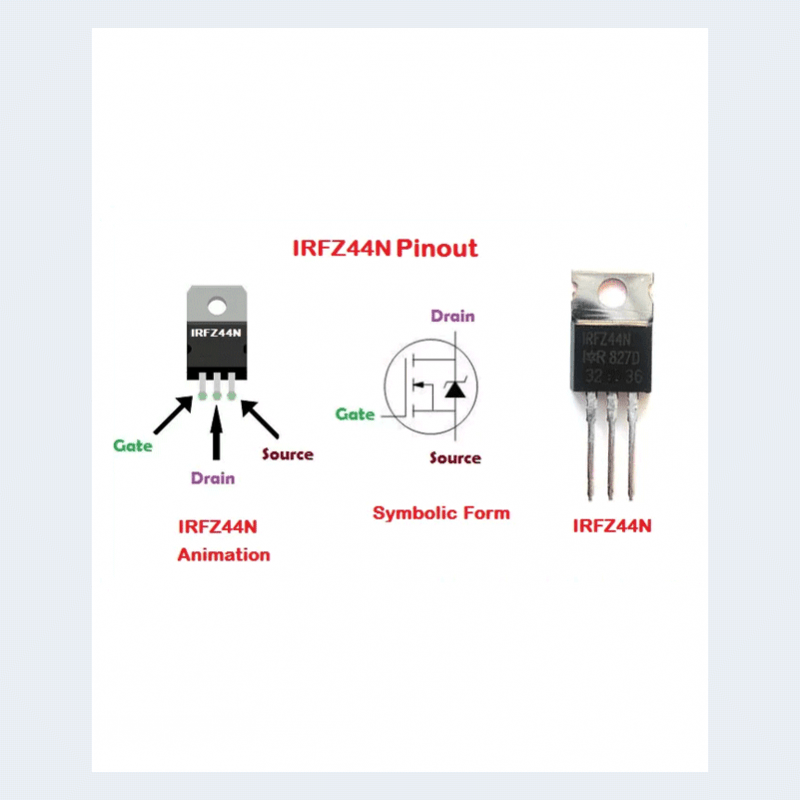

Рекомендации по использованию Irfz34n и Irfz44n

Транзистор Irfz34n имеет более низкую максимальную потребляемую мощность и электрическую емкость по сравнению с Irfz44n. Irfz34n применяется в приложениях, где требуется менее высокая мощность и низкая емкость, такие как font>

преобразователи постоянного тока (DC-DC) и некоторые простые источники питания.

С другой стороны, транзистор Irfz44n имеет более высокую максимальную потребляемую мощность и элекрическую емкость, что делает его более подходящим для приложений с высокой мощностью и требующих высокой емкости. Irfz44n часто используется в силовых устройствах, таких как инверторы переменного тока (AC-DC), плавные пусковые устройства и других высокомощных системах.

При выборе Irfz34n или Irfz44n для конкретной ситуации, следует учитывать требования к мощности, емкости и других параметров приложения. Для более точного анализа и выбора транзистора, рекомендуется обратиться к документации производителя и консультацию с профессионалами в области электроники.

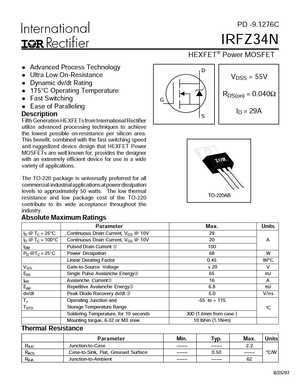

IRFZ34N Datasheet PDF — International Rectifier

Part Number IRFZ34N
Description Power MOSFET ( Transistor )
Manufacturers International Rectifier
Logo

There is a preview and IRFZ34N download ( pdf file ) link at the bottom of this page.

Total 8 Pages

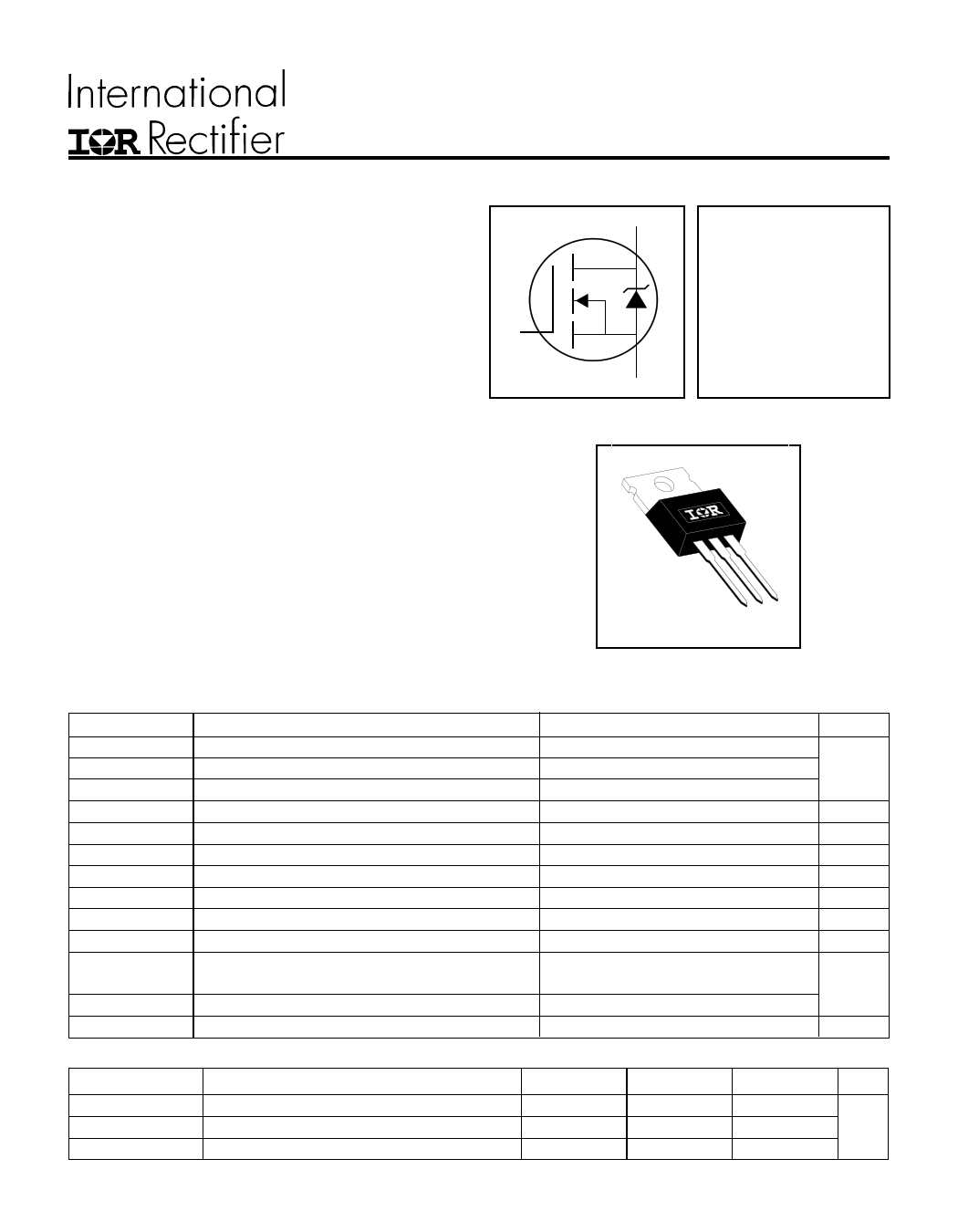

Preview 1 page

No Preview Available !

l Advanced Process Technology

l Ultra Low On-Resistance

l Dynamic dv/dt Rating

l 175°C Operating Temperature

l Fast Switching

l Ease of Paralleling

Description
Fifth Generation HEXFETs from International Rectifier
utilize advanced processing techniques to achieve
the lowest possible on-resistance per silicon area.
This benefit, combined with the fast switching speed
and ruggedized device design that HEXFET Power
MOSFETs are well known for, provides the designer
with an extremely efficient device for use in a wide
variety of applications.
The TO-220 package is universally preferred for all
commercial-industrial applications at power dissipation
levels to approximately 50 watts. The low thermal
resistance and low package cost of the TO-220
contribute to its wide acceptance throughout the
industry.
Absolute Maximum Ratings

ID @ TC = 25°C

ID @ TC = 100°C

IDM

PD @TC = 25°C

VGS

EAS

IAR

EAR

dv/dt

TJ

TSTG

Parameter

Continuous Drain Current, VGS @ 10V

Continuous Drain Current, VGS @ 10V

Pulsed Drain Current

Power Dissipation
Linear Derating Factor
Gate-to-Source Voltage

Single Pulse Avalanche Energy

Avalanche Current

Repetitive Avalanche Energy

Peak Diode Recovery dv/dt

Operating Junction and
Storage Temperature Range
Soldering Temperature, for 10 seconds
Mounting torque, 6-32 or M3 srew
Thermal Resistance

RθJC

RθCS

RθJA

Parameter
Junction-to-Case
Case-to-Sink, Flat, Greased Surface
Junction-to-Ambient
G
www.DataSheet4U.com
PD -9.1276C
IRFZ34N

HEXFETPower MOSFET

D

VDSS = 55V

RDS(on) = 0.040Ω

ID = 29A

S
TO-220AB
Max.
29
20
100
68
0.45
± 20
65
16
6.8
5.0
-55 to + 175
300 (1.6mm from case )
10 lbf•in (1.1N•m)
Units
A
W
W/°C
V
mJ
A
mJ
V/ns
°C
Min.
––––
––––
––––
Typ.
––––
0.50
––––
Max.
2.2
––––
62
Units
°C/W
8/25/97

IRFZ34N
30
25
20
15
10
5

25 50 75 100 125 150 175
TC, Case Temperature ( °C)

Fig 9. Maximum Drain Current Vs.

Case Temperature
10

VDS

VGS

RG

RD

D.U.T.
10 V

Pulse Width ≤ 1 µs

Duty Factor ≤ 0.1 %

+

VDD

Fig 10a. Switching Time Test Circuit

VDS

90%
10%

VGS

td(on) tr

td(off) tf

Fig 10b. Switching Time Waveforms

D = 0.50
1
0.20
0.10
0.05

0.1 0.02

0.01
0.01
0.00001
SINGLEPULSE
(THERMALRESPONSE)

P DM

t1

t2

Notes:

1. Duty factor D = t 1/ t 2

2. Peak T J = P DM x Z thJC + TC

0.0001
0.001

t1, Rectangular Pulse Duration (sec)

0.01
0.1

Fig 11. Maximum Effective Transient Thermal Impedance, Junction-to-Case


Preview 5 Page

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for IRFZ34N electronic component.

Information Total 8 Pages
Link URL
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics Allied Electronics DigiKey Electronics Arrow Electronics
Mouser Electronics Adafruit Newark Chip One Stop

Советы по выбору транзистора IRFZ34N

При выборе транзистора IRFZ34N необходимо учитывать несколько важных характеристик, которые определяют его способности и сферу применения.

1. Ток и напряжение

Определите требуемый максимальный ток и напряжение, которые должны быть справедливы для вашей конкретной задачи. Убедитесь, что транзистор способен выдерживать эти параметры без поломок.

2. Теплоотвод

При работе транзистора может нагреваться. Учитывайте этот фактор и выбирайте транзистор с соответствующей способностью теплоотвода. Если транзистор будет работать в условиях повышенной нагрузки, то рассмотрите возможность применения радиатора.

3. Параметры переключения

Важно также учитывать скорость переключения транзистора и его времени восстановления. Подберите транзистор с необходимыми параметрами, чтобы обеспечить требуемую производительность системы

4. Надежность

Проверьте надежность транзистора, оценивая его срок службы и степень выхода из строя

Обратите внимание на производителя и рейтинг надежности, чтобы выбрать самое надежное решение

5. Стоимость

Наконец, учитывайте стоимость транзистора. Сравнивайте цены разных производителей, чтобы найти наилучшее соотношение цены и качества.

Применяя эти советы, вы сможете выбрать транзистор IRFZ34N, который наилучшим образом удовлетворит вашим потребностям и требованиям проекта или системы.

Применение транзистора IRFZ34N

Транзистор IRFZ34N может быть использован в различных электронных схемах и устройствах благодаря своим особенностям и характеристикам. Вот некоторые из основных областей применения:

1. Источник тока: Транзистор IRFZ34N может быть использован в качестве источника тока в электронных цепях. Он способен обеспечить стабильный ток при определенных условиях работы, что делает его полезным компонентом во многих устройствах.

2. Усилитель: IRFZ34N может быть использован в качестве усилителя для усиления электрических сигналов. Он способен усиливать сигналы с низкой мощностью до более высокой мощности, что делает его важным компонентом для усилителей звука, радио и других подобных устройств.

3. Инвертор: Транзистор IRFZ34N может быть использован для создания инвертора, который меняет положительные сигналы на отрицательные и наоборот. Это полезно во многих электронных схемах и приложениях, где необходимо изменять направление электрического сигнала.

4. Источник питания: IRFZ34N может использоваться в источниках питания для регулирования выходного напряжения. Он способен обеспечивать стабильное и регулируемое выходное напряжение, что делает его идеальным для использования в блоках питания различных устройств и систем.

5. Ключевой элемент устройств силовой электроники: Транзистор IRFZ34N широко применяется в устройствах силовой электроники, таких как инверторы, преобразователи постоянного и переменного тока и других устройств, работающих с большими мощностями и высокими токами.

Транзистор IRFZ34N обладает высокой эффективностью, надежностью и способностью работать при высоких температурах, что делает его привлекательным во многих электронных приложениях. Он может быть использован как в простых цепях, так и в сложных системах

Важно выбирать правильные параметры и условия работы для оптимального использования этого транзистора в конкретных приложениях

Особенности транзистора IRFZ34N

Главной особенностью транзистора IRFZ34N является его способность обеспечивать высокую эффективность и низкое потребление энергии. Он может работать в широком диапазоне напряжений, что делает его универсальным и подходящим для множества применений.

IRFZ34N обладает низким значением сопротивления открытого состояния (RDS(on)), что позволяет снизить потери энергии и улучшить работу устройства, в которое он входит. Это особенно полезно для работы с высокими токами и мощными нагрузками.

Транзистор IRFZ34N также обладает хорошей теплопроводностью благодаря использованию технологии TO-220. Это позволяет ему рассеивать тепло более эффективно и предотвращать перегрев устройства

Это особенно важно при высоких токах и длительной работе устройства

Кроме того, IRFZ34N имеет защиту от электростатического разряда (ESD), что делает его более устойчивым к электрическим разрядам и повышает его надежность

Это особенно важно при работе с высокими напряжениями и чувствительными электронными компонентами

В целом, транзистор IRFZ34N сочетает в себе высокую эффективность, надежность и удобство использования, что делает его привлекательным выбором для широкого спектра приложений, требующих управления мощным током и нагрузками.

Преимущества Irfz44n перед Irfz34n

Первое преимущество Irfz44n заключается в его улучшенных характеристиках и спецификациях. Этот транзистор имеет более высокое значение напряжения дрейна до истока (VDS), что позволяет ему работать в более высоких напряжениях. Кроме того, Irfz44n имеет более низкое значение сопротивления канала (RDS(on)), что приводит к более эффективной работе и меньшим потерям мощности.

Второе преимущество Irfz44n состоит в его лучшей тепловой обработке. Этот транзистор имеет более низкое значение теплового сопротивления (Rth), что означает, что он лучше отводит тепло от себя и более эффективно охлаждается

Это особенно важно при работе с высокими мощностями и в условиях повышенной температуры

Третье преимущество Irfz44n заключается в его более высокой надежности и долговечности. Этот транзистор имеет более низкое значение утечки тока (IDSS), что делает его более стабильным в работе. Кроме того, Irfz44n обладает более широкими рабочими температурными диапазонами, что позволяет ему работать в различных условиях.

Конечно, в зависимости от конкретных требований и целей проекта, выбор между Irfz44n и Irfz34n может быть разным. Однако, Irfz44n обладает рядом преимуществ, которые делают его выгодным выбором во многих случаях.

Параметры транзистора irfz34n

  • Напряжение стока-истока (VDS): 55 В. Это максимальное напряжение, которое транзистор может выдерживать без повреждения.
  • Ток стока (ID): 30 А. Это максимальный ток, который транзистор может пропускать через свой канал.
  • Сопротивление открытого канала (RDS(on)): 0.028 Ом. Это сопротивление, которое имеет транзистор, когда он находится в открытом состоянии.
  • Температурный диапазон (TJ): от -55°C до +175°C. Это диапазон рабочих температур, при которых транзистор может использоваться без каких-либо проблем.
  • Мощность (PD): 51 Вт. Это максимальная мощность, которую транзистор может потреблять или переносить без перегрева.

Эти параметры делают транзистор irfz34n идеальным выбором для различных приложений, включая усилители звука, источники питания и преобразователи постоянного тока.

Использование мультиметра для проверки

Для проверки транзистора Irfz34n можно использовать мультиметр. Мультиметр представляет собой прибор, который может измерять различные характеристики электронных компонентов.

Вот пошаговая инструкция по использованию мультиметра для проверки транзистора Irfz34n:

  1. Подготовьте мультиметр: Включите мультиметр и установите его в режим проверки диодов или проверки транзисторов (обычно обозначается символом «hFE»).
  2. Подсоедините транзистор: Сначала подключите красную зажимную клемму мультиметра к коллектору транзистора, затем подключите черную зажимную клемму к эмиттеру транзистора.
  3. Измерьте коэффициент усиления транзистора: Прибор должен показать значение коэффициента усиления (hFE). Если значение hFE равно нулю или очень мало, то транзистор может быть поврежден или неисправен.

Если транзистор соответствует требуемым значениям, значит он исправен. Если же значений нет или они значительно отличаются от ожидаемых, то транзистор, скорее всего, неисправен и требует замены.

Обратите внимание, что данная инструкция предназначена только для проверки транзистора Irfz34n. Для проверки других типов транзисторов могут потребоваться дополнительные шаги или процедуры

IRFZ34N Datasheet (PDF)

 ..1. Size:104K  international rectifier irfz34n.pdf

PD -9.1276CIRFZ34NHEXFET Power MOSFET Advanced Process TechnologyD Ultra Low On-ResistanceVDSS = 55V Dynamic dv/dt Rating 175C Operating TemperatureRDS(on) = 0.040 Fast SwitchingG Ease of ParallelingID = 29ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achievethe lowest possible on-resistance

 ..2. Size:179K  international rectifier irfz34npbf.pdf

PD — 94807IRFZ34NPbFHEXFET Power MOSFET Advanced Process TechnologyD Ultra Low On-ResistanceVDSS = 55V Dynamic dv/dt Rating 175C Operating TemperatureRDS(on) = 0.040 Fast SwitchingG Ease of ParallelingID = 29A Lead-Free SDescriptionFifth Generation HEXFETs from International Rectifier utilize advancedprocessing techniques to achieve the lowest possible o

 ..3. Size:109K  infineon irfz34n.pdf

PD -9.1276CIRFZ34NHEXFET Power MOSFET Advanced Process TechnologyD Ultra Low On-ResistanceVDSS = 55V Dynamic dv/dt Rating 175C Operating TemperatureRDS(on) = 0.040 Fast SwitchingG Ease of ParallelingID = 29ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achievethe lowest possible on-resistance

 0.1. Size:263K  international rectifier auirfz34n.pdf

PD — 97621AUTOMOTIVE GRADEAUIRFZ34NFeaturesHEXFET Power MOSFETl Advanced Planar Technologyl Low On-ResistanceDV(BR)DSS55Vl Dynamic dV/dT Ratingl 175C Operating TemperatureRDS(on) max.0.040Gl Fast Switchingl Fully Avalanche RatedS ID29Al Repetitive Avalanche Allowed upto Tjmaxl Lead-Free, RoHS Compliantl Automotive Qualified*DDescription

 0.2. Size:296K  international rectifier irfz34nlpbf irfz34nspbf.pdf

PD — 95571IRFZ34NSPbFIRFZ34NLPbFl Advanced Process TechnologyHEXFET Power MOSFETl Surface Mount (IRFZ34NS)l Low-profile through-hole (IRFZ34NL) DVDSS = 55Vl 175C Operating Temperaturel Fast SwitchingRDS(on) = 0.040l Fully Avalanche RatedGl Lead-FreeID = 29ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing tech

 0.3. Size:161K  international rectifier irfz34ns.pdf

PD — 9.1311AIRFZ34NS/LHEXFET Power MOSFET Advanced Process TechnologyDVDSS = 55V Surface Mount (IRFZ34NS) Low-profile through-hole (IRFZ34NL) 175C Operating Temperature RDS(on) = 0.040 Fast SwitchingG Fully Avalanche RatedID = 29ASDescriptionFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achieveextremely lo

 0.4. Size:296K  infineon irfz34nspbf irfz34nlpbf.pdf

PD — 95571IRFZ34NSPbFIRFZ34NLPbFl Advanced Process TechnologyHEXFET Power MOSFETl Surface Mount (IRFZ34NS)l Low-profile through-hole (IRFZ34NL) DVDSS = 55Vl 175C Operating Temperaturel Fast SwitchingRDS(on) = 0.040l Fully Avalanche RatedGl Lead-FreeID = 29ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing tech

 0.5. Size:1177K  cn vbsemi irfz34nstr.pdf

IRFZ34NSTRwww.VBsemi.twN-Channel 60 V (D-S) MOSFETFEATURESPRODUCT SUMMARY Halogen-free According to IEC 61249-2-21VDS (V) RDS(on) ()ID (A)a, e Qg (Max)Definition Surface Mount0.023 at VGS = 10 V 5060 66 nC Available in Tape and Reel0.027 at VGS = 4.5 V40 Dynamic dV/dt Rating Logic-Level Gate Drive Fast Switching Compliant to RoHS Di

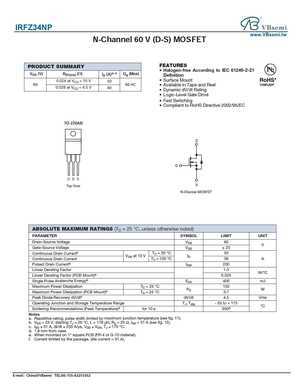

 0.6. Size:2679K  cn vbsemi irfz34np.pdf

IRFZ34NPwww.VBsemi.twN-Channel 60 V (D-S) MOSFETFEATURESPRODUCT SUMMARY Halogen-free According to IEC 61249-2-21VDS (V) RDS(on) ()ID (A)a, e Qg (Max)Definition Surface Mount0.024 at VGS = 10 V 5060 66 nC Available in Tape and Reel0.028 at VGS = 4.5 V40 Dynamic dV/dt Rating Logic-Level Gate Drive Fast Switching Compliant to RoHS Dire

 0.7. Size:258K  inchange semiconductor irfz34ns.pdf

isc N-Channel MOSFET Transistor IRFZ34NSFEATURESWith TO-263( D2PAK ) packagingHigh speed switchingLow gate input resistanceStandard level gate driveEasy to use100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSPower supplySwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aS
