Подключение IRF3205

Подключение данного транзистора ничем не отличается от способа подключения остальных n-канальных МОП-транзисторов в корпусе ТО-220. Ниже Вы можете увидеть цоколевку выводов MOSFET’а:

Управление осуществляется затвором (gate). В теории, полевику все равно где у него сток, а где исток. Однако в жизни проблема заключается в том, что ради улучшения характеристик транзистора контакты стока и стока производители делают разными. А на мощных моделях из-за технического процесса образуется паразитный обратный диод.

Подключение к микроконтроллеру

Так как для открытия транзистора на затвор необходимо подать около 20В, то подключить его напрямую к МК, который выйдет максимум 5, не получится. Есть несколько способов решения этой задачи:

Регулировать напряжение на затворе менее мощным транзистором, благодаря которому можно управлять напряжением в 5В. В таком случае схема будет простая и все, что придется добавить — это два резистора (подтягивающий на 10 кОм и ограничивающий ток на 100 Ом)
Использовать специализированный драйвер. Такая микросхема будет формировать необходимый сигнал управления и выравнивать уровень между контроллером и транзистором. Ниже приведена одна из возможных схем для такого способа.
Воспользоваться другим транзистором, у которого вольтаж открытия будет ниже. Вот список наиболее мощных и распространенных транзисторов, которые можно использовать с микроконтроллерами такими, как arduino, например:
- IRF3704ZPBF
- IRLB8743PBF
- IRL2203NPBF
- IRLB8748PBF
- IRL8113PBF

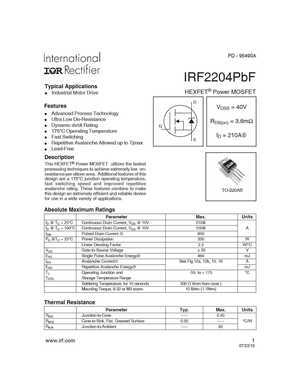

IRF2204PBF Datasheet PDF — International Rectifier

Part Number	IRF2204PBF
Description	Power MOSFET ( Transistor )
Manufacturers	International Rectifier
Logo
There is a preview and IRF2204PBF download ( pdf file ) link at the bottom of this page. Total 9 Pages

Preview 1 page

No Preview Available !

Typical Applications

l Industrial Motor Drive

Features

l Advanced Process Technology

l Ultra Low On-Resistance

l Dynamic dv/dt Rating

l 175°C Operating Temperature

l Fast Switching

l Repetitive Avalanche Allowed up to Tjmax

l Lead-Free

Description

This HEXFETPower MOSFET utilizes the lastest

processing techniques to achieve extremely low on-
resistance per silicon area. Additional features of this
design are a 175°C junction operating temperature,
fast switching speed and improved repetitive
avalanche rating. These features combine to make
this design an extremely efficient and reliable device
for use in a wide variety of applications.
Absolute Maximum Ratings

ID @ TC = 25°C

ID @ TC = 100°C

IDM

PD @TC = 25°C

VGS

EAS

IAR

EAR

TSTG

Parameter

Continuous Drain Current, VGS @ 10V

Pulsed Drain Current

Power Dissipation
Linear Derating Factor
Gate-to-Source Voltage

Single Pulse Avalanche Energy

Avalanche Current

Repetitive Avalanche Energy

Operating Junction and
Storage Temperature Range
Soldering Temperature, for 10 seconds
Mounting Torque, 6-32 or M3 screw
Thermal Resistance

RθJC

RθCS

RθJA

Parameter
Junction-to-Case
Case-to-Sink, Flat, Greased Surface
Junction-to-Ambient
www.irf.com
G
PD — 95490A
IRF2204PbF

HEXFETPower MOSFET

VDSS = 40V

RDS(on) = 3.6mΩ

S ID = 210A

TO-220AB
Max.

210

150

850
330
2.2
± 20
460
See Fig.12a, 12b, 15, 16
-55 to + 175
300 (1.6mm from case )
10 lbf•in (1.1N•m)
Units
A
W
W/°C
V
mJ
A
mJ
°C
Typ.
–––
0.50
–––
Max.
0.45
–––
62
Units
°C/W
1
07/22/10
Free Datasheet http://www.Datasheet4U.com

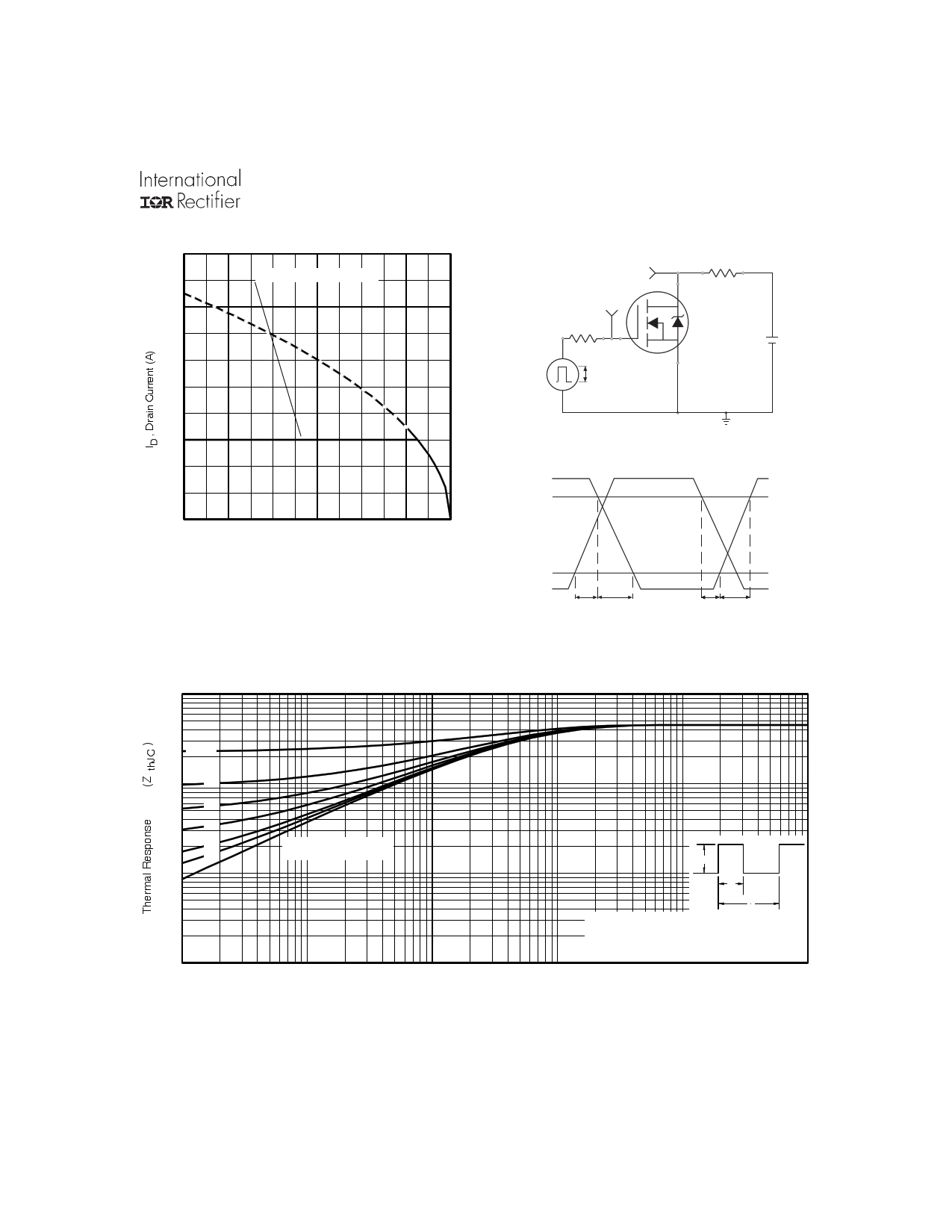

IRF2204PbF
250
LIMITED BY PACKAGE
200
150
100
50

25 50 75 100 125 150 175

TC, Case Temperature ( °C)

Fig 9. Maximum Drain Current Vs.

Case Temperature

VDS

VGS

D.U.T.

+-VDD

10V

Pulse Width ≤ 1 µs

Duty Factor ≤ 0.1 %

Fig 10a. Switching Time Test Circuit

VDS

90%
10%

VGS

td(on) tr

td(off) tf

Fig 10b. Switching Time Waveforms

1
D = 0.50

0.1 0.20

0.10
0.05
0.02
0.01
0.01
0.001
0.00001
SINGLE PULSE
(THERMAL RESPONSE)
0.0001
0.001
0.01

t1, Rectangular Pulse Duration (sec)

P DM

Notes:
1. Duty factor D =

t1/ t 2

2. Peak T J = P DM x Z thJC

+TC

0.1

Fig 11. Maximum Effective Transient Thermal Impedance, Junction-to-Case

www.irf.com
1
5
Free Datasheet http://www.Datasheet4U.com

Preview 5 Page

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for IRF2204PBF electronic component.

Information	Total 9 Pages
Link URL
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics	Allied Electronics	DigiKey Electronics	Arrow Electronics
Mouser Electronics	Adafruit	Newark	Chip One Stop

Принцип работы

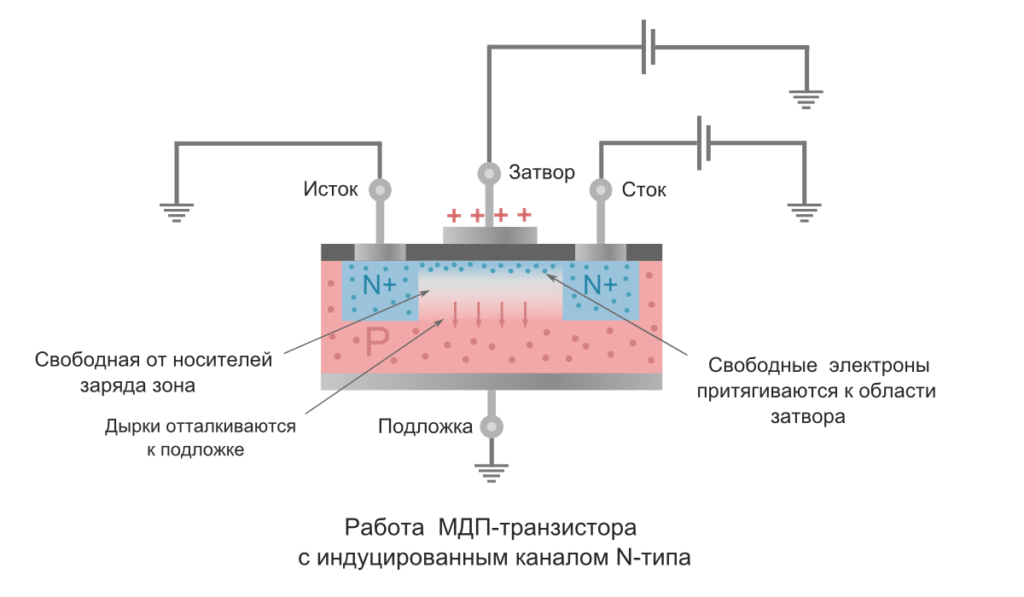

Назначение выводов сток и исток у мосфетов аналогичны контактам коллектора и эмиттера биполярного транзистора. Эти выводы делаются из материала n-типа, а корпус устройства и подложка из материала p-типа. Добавление диоксида кремния SiO₂ на подложку образует тонкий слой диэлектрика, который отделяет клемму затвора от всего корпуса.

Получается однополярное устройство, в котором проводимость осуществляется движением электронов. Область между стоком и истоком образуют свободную от носителей заряда зону. Ее насыщение электронами управляется путем подачи положительного напряжения на клемму затвора.

Оно изменяет распределение заряда в полупроводнике, поэтому дырки под слоем диэлектрика, под действием электрического поля двигаются вниз, а свободные электроны притягиваются к области вверх, образуя таким образом n-переход. По этому переходу в последующем и течет электрический ток, сила которого зависит от величины приложенного на затвор напряжения. Возможная схема включения irf3205 показан на рисунке ниже.

Так же, в зависимости от величины управляющего сигнала МОП-транзистор закрываться (низкая проводимость) или в открываться (высокая проводимость).

IRF3205STRLPBF Datasheet (PDF)

1.1. irf3205strlpbf.pdf Size:206K _inchange_semiconductor

INCHANGE Semiconductor
isc N-Channel MOSFET Transistor IRF3205STRLPBF
·DESCRIPTION
·Drain Current I =110A@ T =25℃
D C
·Drain Source Voltage
: V = 55V(Min)
DSS
·Fast Switching Speed
·Minimum Lot-to-Lot variations for robust device
performance and reliable operation
·APPLICATIONS .
·Designed for high current, high speed switching, switch
mode power supplies.
ABSOLUTE MAXIMU

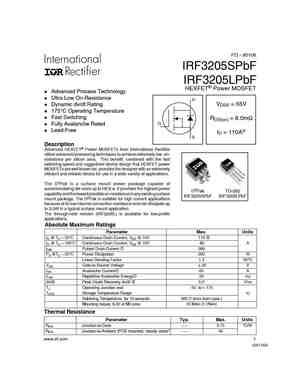

2.1. irf3205lpbf irf3205spbf.pdf Size:280K _international_rectifier
