Транзистор КТ361Б — параметры, цоколевка, аналоги, обозначение

Транзисторы кт361,кт3107 - маркировка и цоколевка,основные параметры

Применение

Транзисторы КТ315 предназначались для работы в схемах усилителей звуковых и радиочастот, в преобразовательных и импульсных схемах, и широко использовались в электронной аппаратуре бытового и промышленного назначения, а также радиолюбителями. В военной аппаратуре КТ315 не применялись, их функции в аналогичных схемах обычно выполняли транзисторы 2Т312 или 2Т316 в металло-стеклянных корпусах, а в некоторых устройствах — и германиевые транзисторы серии МП.

Для компьютеров, станков с ЧПУ, цветных телевизоров и аудиоаппаратуры высшего класса выпускались транзисторы повышенной надежности, в их маркировке рядом с буквой присутствовала точка.

В начале 1990-х появилась тенденция вытеснения КТ315 более современным транзистором КТ3102, который также имел комплементарную пару p-n-p проводимости — КТ3107 — и отличался от КТ315 бо́льшим статическим коэффициентом передачи тока при малом коэффициенте шумов на низких частотах, что было важно для высококачественной аналоговой аудиоаппаратуры. Однако, в связи с начавшимся массовым переходом электронной аппаратуры на микросхемы, КТ3102 такого же широкого распространения не получил.

Советы по замене транзистора КТ361Б

Когда необходимо заменить транзистор КТ361Б, можно использовать следующие аналоги с схожими характеристиками:

  • КТ3102В — имеет те же характеристики по току коллектора и напряжению эмиттера, но обладает более высокой рабочей частотой.
  • КТ368А — обладает аналогичными характеристиками и может быть использован вместо КТ361Б.
  • КТ315В — имеет аналогичный ток коллектора и напряжение эмиттера, но более высокую рабочую частоту.

При замене транзистора необходимо обратить внимание на положение выводов, так как оно может отличаться у разных моделей. Также следует проверить, соответствуют ли электрические параметры заменяемого транзистора требованиям схемы, в которой он используется

Важно помнить, что замена транзисторов требует соблюдения необходимых мер предосторожности, таких как соблюдение полярности и правильное подключение

Популярные аналоги транзистора КТ361Б

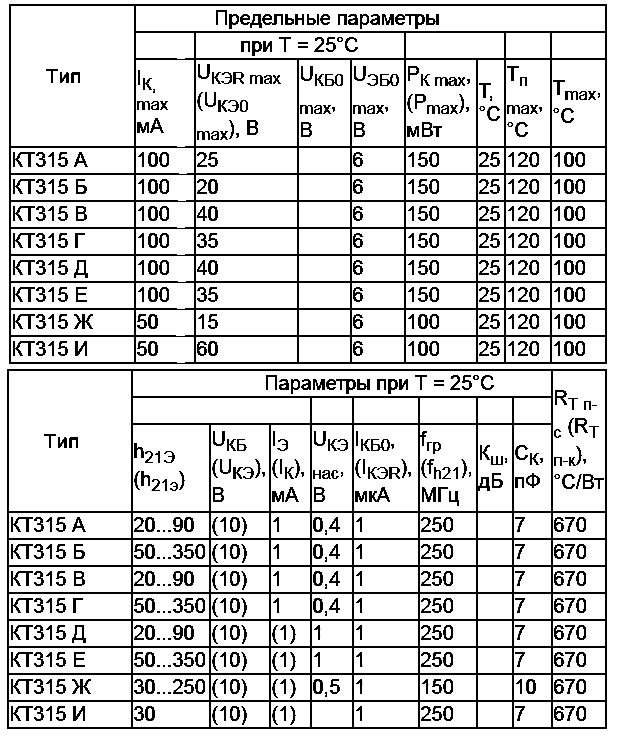

Одним из популярных аналогов транзистора КТ361Б является КТ315. Этот транзистор имеет схожие характеристики, такие как максимальное значение тока коллектора и практически одинаковое пиновое расположение. КТ315 весьма надежный и стабильный элемент, который можно использовать в широком спектре электронных устройств.

Еще одним популярным аналогом является КТ805. Этот транзистор также имеет схожие характеристики, как и КТ361Б. КТ805 имеет высокую коммутационную способность и может использоваться в большинстве схем, где требуется высокая надежность и стабильность.

Другим популярным аналогом транзистора КТ361Б является КТ815. Этот транзистор также обладает схожими характеристиками, как и КТ361Б. КТ815 обладает высоким значением тока коллектора и может использоваться в широком спектре электронных устройств, включая силовые схемы.

Есть и другие аналоги транзистора КТ361Б, такие как КТ603, КТ805А, КТ829, и другие. Эти транзисторы также обладают схожими характеристиками и могут использоваться вместо КТ361Б в тех же самых схемах.

Важно отметить, что при замене транзистора КТ361Б аналогом необходимо учесть параметры и требования схемы, чтобы гарантировать его правильную работу. Рекомендуется обратиться к документации на транзисторы и схему для выбора наиболее подходящего аналога

Транзисторы — купить… или найти бесплатно.

Где сейчас можно найти советские транзисторы? В основном здесь два варианта — либо купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки — можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -«Гулливер».

Если же у вас, имеется какая-то старая, ненужная техника — сломанные телевизоры, магнитофоны, приемники и.

Как проверить мультиметром

Для проверки КТ361 на работоспособность можно воспользоваться мультиметром. Для этого надо диагностировать его одностороннюю проводимость p-n-переходов. Включаем прибор измерений в режим прозвонки диодов. Затем, при подключении черного щупа «-» к базе, а красного «+» к эмиттеру, на экране тестера должно отобразиться прямое падение напряжения — в районе 790…830 мВ. Примерно такое же значение получится при подсоединении плюса на эмиттер.

При подключении щупов в обратном порядке, т.е. черного щупа на эмиттер и красного на базу, на экране тестера должна отображаться цифра «1». Она указывает на бесконечное падение напряжения на переходе транзистора. В этом случае можно сказать, что транзистор работоспособен. Если мультиметр при таком подключении показывает, какие либо другие величины – изделие не исправно.

Аналогичным способом можно проверить любой биполярник, в том числе КТ315. При этом не забывайте о его n-p-n-структуре. Поэтому полярность подключения щупов мультиметра будет другая.

Таблица 2 – Зарубежные аналоги транзисторов КТ361, КТ361-1, КТ361-2 и КТ361-3

Отечественный
транзистор
Зарубежный
аналог
Возможность
купить
Предприятие
производитель
Страна
производитель
КТ361А
BC520A
нет
Fairchild
США
2SA778
нет
Hitachi
Япония
BF706
КТ361А1
2SA555
КТ361Б
BC250B
КТ361В
BCW58
BF441
КТ361Г
BC157
нет
Unitra CEMI
Польша
2N3905
есть ~ 0,4$
Diotec semiconductor
Германия
YTS4125
нет
Toshiba
Япония
КТ361Г1
BCW58
КТ361Д
BC557
есть ~ 0,23$
Philips
Нидерланды
BF441
КТ361Д1
BC157
нет
Unitra CEMI
Польша
КТ361Е
2SA566
YTS4125
нет
Toshiba
Япония
КТ361Ж
BC157
нет
Unitra CEMI
Польша
КТ361И
BC157
нет
Unitra CEMI
Польша
КТ361К
BCW62A
КТ361Л
2N3964
есть ~ 2,6$
Fairchild
США
КТ361М
BC157
нет
Unitra CEMI
Польша
КТ361Н
2SA556
КТ361П
КТ361А2
2N4126
есть ~ 0,4$
Philips
Нидерланды
2SA610
КТ361А3
2N4125
есть ~ 0,3$
Fairchild
США
КТ361Б2
BC250B
КТ361В2
2N3905
есть ~ 0,4$
Diotec semiconductor
Германия
КТ361Г2
2N3906
есть ~ 0,28$
Diotec semiconductor
Германия
КТ361Г3
BSW20
КТ361Д2
КТ361Д3
КТ361Е2
2SA555
КТ361Ж2
КТ361И2
KT361K2
КТ361Л2
KT361M2
КТ361Н2
КТ361П2

Технические характеристики

Главными характеристиками транзистора являются его максимально возможные параметры. Все они определяются при температуре окружающей среды +25ОС (если не оговорена специально другая температура тестирования), и являются действительными для данной температуры, если в документации, предоставляемой производителем не указано иного. Кроме этого для каждого параметра пишутся важные рабочие параметры тестирования.

  • максимально возможное постоянное напряжение между К-Б (сопротивление перехода Б-Э Rбэ = 10 Ом):
    • Т = +35ОС – 25 В;
    • Т = +100ОС – 25 В;
  • предельно возможное постоянно действующее напряжение, действующее между выводами эмиттер и база – 4 В;
  • наибольший возможный ток протекающий через коллектор длительное время — 50 мА;
  • наибольшая предельная мощность, которая рассеивается на коллекторе:
    • T ≤ +35ОС – 150 мВт;
    • Т = +100ОС – 30 мВт.
  • максимально возможная температура p-n перехода (кристалла) – + 120 ОС;
  • Диапазон температур, при которых транзистор может нормально работать – -60 ОС … +100 ОС.

Приведём далее значения электрических параметров транзистора КТ361. Они тестировались при той же температуре окружающего воздуха, что и предельные — +25ОС. Остальные рабочие параметры, при которых производились измерения, находятся в таблице, в колонке «Режимы измерения».

Название параметра Обозн Режимы измерения MIN MAX Ед. изм.
Статический к-т передачи в схеме с общим эмиттером (UКБ=10 B, IК=1 мA) h21э Т = +25ОС

Т = +100ОС

Т = -60ОС

25О

Граничная частота к-та передачи в схеме с ОЭ fгр Uкэ=10 B

Iэ=5мA

25О МГц
Постоянная времени ОС τк Uкб=10 B

Iэ=5 мA

f = 5 МГц

5ОО пс
Обратный ток, протекающий через коллектор при (UКБ = 1О В) Iкбо Т = +25

Т = -60 ОС

Т = +100ОС

1

1

25

мкА

мкА

мкА

Обратный ток, текущий через переход  К-Э Iкэо UКЭ = UКЭ МАКС

Rбэ = 10 кОм

1 мкА
Емкость на коллекторном переходе ск Uкэ = 10 В 9 пФ

Также, в технической документации на транзистор КТ361, приведены меры, которые необходимо соблюдать при работе с ним. Они заключаются в следующем:

  • расстояние от корпуса до места, в котором осуществляется пайка, должно быть больше 2 мм;
  • изгиб ножек может производиться на расстоянии, превышающем 2 мм от пластмассовой оболочки, и радиус закругления должен находиться в пределах от 1,5 до 2 мм.

Драгоценные металлы добавляют в радиодетали при изготовлении для разных целей. В транзисторах зачастую золото используют в качестве подложки под кристаллом и проводником. В рассматриваемом нами полупроводнике содержится небольшое количество этого жёлтого металла. Оно равно 0,0000712 г. на 1 штуку. Ниже приводим фрагмент этикетки на транзистор КТ361 из которой взята данная информация.
