Datasheet on semiconductor pn2907atfr

Обозначение на корпусе смд транзисторов

Маркировка транзисторов

Транзистор КТ315. Тип транзистора указывается в этикетке, а также на корпусе прибора в виде буквы указывалась группа. На корпусе указывается полное название транзистора или только буква, которая сдвинута к левому краю корпуса. Товарный знак завода может не указываться. Дата выпуска ставится в цифровом или кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки транзистора указывает на его применяемость – в составе цветного телевидения. Старые же (произведенные до 1971 года) транзисторы КТ315 маркировались буквой, стоящей посередине корпуса. При этом первые выпуски маркировались лишь одной большой буквой, а примерно в 1971 году перешли на привычную двухстрочную. Пример маркировки транзистора КТ315 показан на рисунке 1. Следует также отметить, что транзистор КТ315 был первым массовым транзистором с кодовой маркировкой в миниатюрном пластмассовом корпусе КТ-13. Подавляющее большинство транзисторов КТ315 и КТ361 (характеристики такие же, как у КТ315, а проводимость p-n-p) было выпущено в корпусах желтого или красно-оранжевого цветов, значительно реже можно встретить транзисторы розового, зелёного и черного цветов. В маркировку транзисторов предназначенных для продажи помимо буквы обозначающей группу, товарного знака завода и даты изготовления входила и розничная цена, например «ц20к», что означало цена 20 копеек.

Транзистор КТ315-1. Тип транзистора также указывается в этикетке, а на корпусе указывается полное название транзистора, а также транзисторы могут маркироваться кодовым знаком. Пример маркировки транзистора КТ315-1 приведен на рисунке 2. Маркировка транзистора кодовым знаком приведена в таблице 2.

Автомобилистам на заметку

Многие автолюбители задумывались над перегоранием ходовых огней на своей машине. Данная микросхема позволяет решить эту проблему с минимальными затратами и набором компонентов, так как она может стабилизировать нестабильное бортовое напряжение до уровня 12 В. Для работы в такую схему рекомендуют добавить два конденсатора на 25 В c емкостью на входе 330 мкФ и выходе 100 мкФ, диод IN4007, и радиатор для отвода тепла. Однако некоторые автомобилисты обходятся без них и вполне довольны результатом.

Описание того как работает схема подключения для ходовых огней можно посмотреть в непродолжительном видеоролике.

Историческая справка

История этого популярного полупроводникового прибора хорошо известна. Первоначально он был разработан в 60-хх компанией RCA (инженерами из группы Херба Мейзеля) и производился по меза-планарному техпроцессу. Предназначался для работы в усилителях мощности. В последующем стал применяться в стабилизаторах и регуляторах напряжения в блоках питания. С середины 70-xx, вместе с поиском более экономичного способа производства, его начали изготавливать по эпитаксиальной технологии. Неплохие усиливающие свойства, их линейность при этом, cделали устройство незаменимым спутником многих УНЧ того времени.

К сожалению RCA в 1988 г. прекратило существование. Её полупроводниковый бизнес приобрела американская Harris Corporation. Сейчас транзисторы с маркировкой 2N 3055 выпускают многие зарубежные компании, в том числе с применением экологичных без свинцовых (Pb-Free) стандартов. Считается, что более новые экземпляры (выпущенные по эпитаксиальной технологии) лучше работают в схемах усиления, но хуже защищены от высоких напряжений.

Вместе тем, в последнее время качество изготовления таких транзисторов сильно упало, особенно с появлением китайских конкурентов. Кроме того, появились случаи их подделки. Маловероятно купить оригинальный экземпляр на интернет-площадках вроде Aliexpress, Amazon, eBay, и др. Поэтому многие радиолюбители предпочитают его старые версии, выпущенные преимущественно до 2000 г.

2N7002-7 Datasheet (PDF)

0.1. 2n7002-7-f 2n7002-7.pdf Size:127K _diodes

2N7002 N-CHANNEL ENHANCEMENT MODE MOSFET Product Summary Features Low On-ResistanceID max V(BR)DSS RDS(ON) max Low Gate Threshold Voltage TA = 25C Low Input Capacitance 60V 7.5 @ VGS = 5V 210mA Fast Switching Speed Small Surface Mount Package Totally Lead-Free & Fully RoHS Compliant (Notes 1 & 2) Halogen and Antimony Free. Green Dev

7.1. 2n7002-03.pdf Size:276K _philips

2N7002N-channel enhancement mode field-effect transistorRev. 03 27 July 2000 Product specification1. DescriptionN-channel enhancement mode field-effect transistor in a plastic package usingTrenchMOS1 technology.Product availability:2N7002 in SOT23.2. Features TrenchMOS technology Very fast switching Logic level compatible Subminiature surface mount package.3.

7.2. 2n7002-3.pdf Size:936K _kexin

SMD Type MOSFETN-Channel Enhancement MOSFET2N7002SOT-23-3Unit: mm+0.22.9 -0.1+0.10.4 -0.1Features3High density cell design for low RDS(ON)Voltage controlled small signal switchRugged and reliable1 2High saturation current capability+0.02+0.10.15 -0.020.95-0.1+0.11.9-0.21.Base1 GATE2.Emitter2 SOURCE3.collector3 DRAINAbsolute Maximum Ratings

 7.3. 2n7002-g.pdf Size:106K _comchip

MOSFET2N7002-G (N-Channel)RoHS DeviceFeaturesSOT-23 Power dissipation : 0.35W0.119(3.00)0.110(2.80)DEquivalent Circuit0.056(1.40)0.047(1.20)DG S0.083(2.10)G : Gate 0.066(1.70)0.006(0.15)S : Source 0.002(0.05)GD : Drain0.044(1.10)0.103(2.60)0.035(0.90)0.086(2.20)S0.006(0.15)max0.020(0.50)Maximum Ratings (at TA=25C)0.013(0.35)Symbol 0.00

Возможные аналоги

Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:

  • допустимое напряжение между выводом коллектора и выводом эммитера;
  • допустимый ток коллектора;
  • коэффициент усиления;
  • рабочая частота.

Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.

Заменить КТ819 можно следующими отечественными транзисторами:

  • КТ834;
  • КТ841;
  • КТ844;
  • КТ847.

Зарубежные аналоги

Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:

  • 2 N6288 ;
  • BD705 ;
  • TIP41 ;
  • BD533 .

Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.

Проверка транзистора

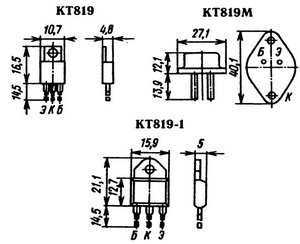

Проверить КТ819 можно обыкновенным тестером. Для проверки измерительный прибор переводится в режим измерения сопротивлений. Согласно схеме КТ819ГМ (расположению выводов) или другого компонента этой серии подключаем плюсовой щуп прибора к выводу базы, а минусовой – к выводу коллектора. Измерительный прибор должен показать пробивное напряжение. Далее, не отсоединяя плюсовой щуп от базы, подключаем минусовой щуп к выводу эмиттера. В данном случае прибор должен показать практически то же значение, что и при измерении перехода база-коллектор.

После описанной выше процедуры следует проверить переходы при обратном включении. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.

Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.

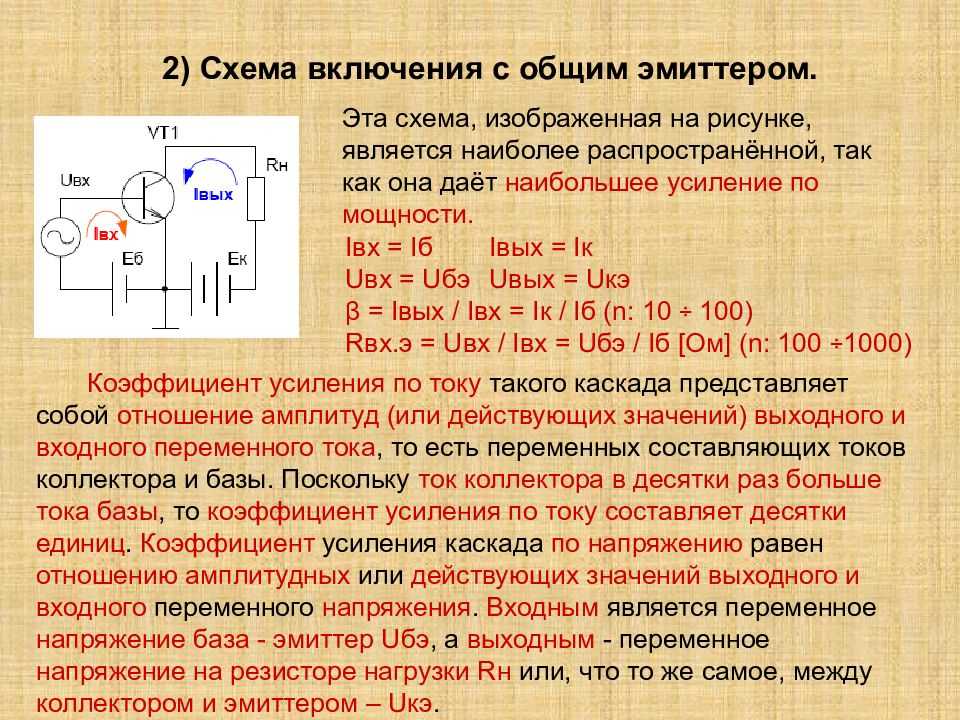

Усилитель на КТ819

В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.

Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.

При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.

После сборки усилителя каких-либо операций по его настройке не требуется. Для облегчения теплового режима выходные элементы усилителя ( VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.
