Гт346а, гт346б, гт346в

Транзистор гт346а: характеристики и применение

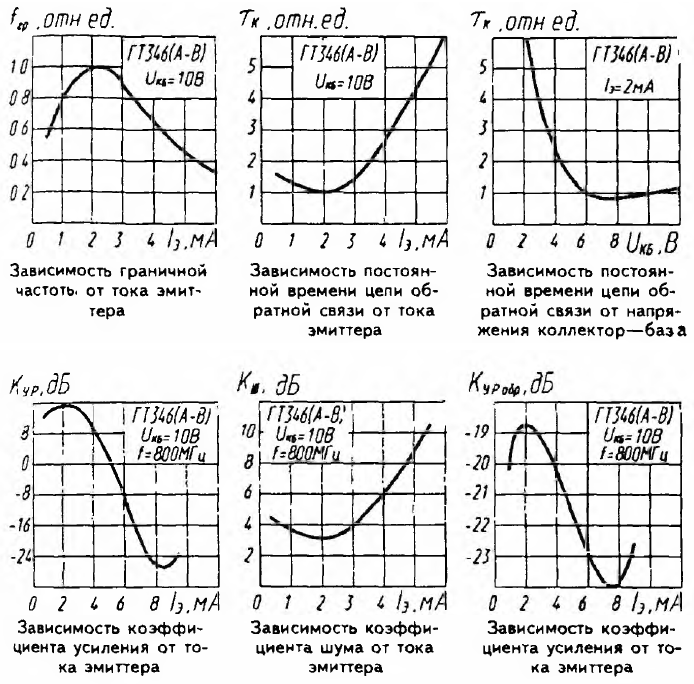

Справочный листок по транзисторам ГТ346А, ГТ346Б, ГТ346В:

Электрические параметры:

Статический
коэффициент передачи тока в
схеме с ОЭ при UКБ = 10 В, IЭ
= 2 мА:
  при Т = +25С ГТ346А, ГТ346Б 10…150
ГТ346В 15…150
при Т = -45С ГТ346А, ГТ346Б 3,5…150
ГТ346В 5…150
при Т= +55С ГТ346А, ГТ346Б 10…450
ГТ346В 15…450
Граничная частота
коэффициента передачи тока при
UКБ = 10 В, IЭ = 2 мА, не
менее:
  ГТ346А 700 МГц
ГТ346Б, ГТ346В 550 МГц
Постоянная времени
обратной связи при UКБ = 10
В, IЭ = 2 мА, f = 100 МГц, не
более:
  ГТ346А 3 пс
ГТ346Б 5,5 пс
ГТ346В 6 пс
Коэффициент шума при UКБ
= 10 В, IЭ = 2 мА, RГ = 75
Ом, не более:
  f = 800 МГц для ГТ346А 6 дБ
f = 800 МГц для ГТ346Б 8 дБ
f = 200 МГц для ГТ346В 7 дБ
Коэффициент усиления
по мощности при UКБ = 10 В, IЭ
= 2 мА, f = 800 МГц, не менее
  ГТ346А, ГТ346Б, ГТ346В 10,5 дБ
Оптимальный ток
эмиттера, соответствующий КУ
Р
— КУ,Р МАКС при UКБ
= 10 В, f = 800 МГц
  для ГТ346А, ГТ346В 1,6… 3,2 мА
Глубина регулирования
коэффициента усиления по
мощности при UКБ = 10 В, IЭ
= 2…8 мА, f = 800 МГц, не менее:
  для ГТ346А, ГТ346В 34 дБ
Коэффициент обратного
усиления по мощности при UКБ
= 10 В, IЭ = 2 мА, f = 800 МГц, не
менее:
  ГТ346А 20 дБ
ГТ346В 12 дБ
Обратный ток
коллектора при UКБ = 20 В,
не более:
  Т = +25С ГТ346А, ГТ346Б, ГТ346В 10 мкА
Т = +55С ГТ346А, ГТ346Б, ГТ346В 100 мкА
Обратный ток эмиттера
при UЭБ = 0,3 В, не более:
  ГТ346А, ГТ346Б, ГТ346В 100 мкА
Ёмкость коллекторного
перехода при UКБ = 5 В, не
более:
  ГТ346А, ГТ346Б, ГТ346В 1,3 пФ

Предельные
эксплуатационные данные:

Постоянное напряжение
коллектор — база:
  ГТ346А, ГТ346Б, ГТ346В 20 В
Постоянное напряжение
коллектор — эмиттер:
  при RБЭ = 0 ГТ346А, ГТ346Б, ГТ346В 15 В
при RБЭ = 5 кОм ГТ346А, ГТ346Б, ГТ346В 20 В
Постоянное напряжение
эмиттер — база:
  ГТ346А, ГТ346Б, ГТ346В 0,3 В
Постоянный ток
коллектора:
  ГТ346А, ГТ346Б, ГТ346В 10 мА
Постоянная
рассеиваемая мощность
коллектора:
  ГТ346А, ГТ346Б, ГТ346В 50 мВт
Температура p-n
перехода:
  ГТ346А, ГТ346Б, ГТ346В + 85С
Температура
окружающей среды:
  ГТ346А, ГТ346Б, ГТ346В -45…+55С
*Изгиб выводов
транзисторов допускается не
ближе 1,5 мм от корпуса с
радиусом закругления не менее
1,5 мм. Растягивающая выводы
сила не должна превышать 2,5 Н
(0,25 кгс).

**Минимальное
расстояние от места пайки
вывода до корпуса 2 мм, при
температуре пайки не выше +260С и
длительности не более 2 сек.
Температура корпуса при пайке
не должна превышать +235С.

Возврат к оглавлению
справочника
На Главную страницу
www.5v.ru

Применение транзистора ГТ346А в электронике

Основное назначение транзистора ГТ346А заключается в усилении и коммутации сигналов в электронных схемах. Благодаря высоким электрическим параметрам, этот транзистор может работать с различными типами сигналов: как постоянного тока, так и переменного тока.

Транзистор ГТ346А находит применение в таких областях, как:

Аудиоустройства Транзистор ГТ346А используется для усиления звуковых сигналов в аудиоустройствах, таких как усилители, радиоприемники и стереосистемы. Он обеспечивает стабильное и качественное усиление звука, сохраняя его чистоту и отсутствие искажений.
Телекоммуникационное оборудование Транзистор ГТ346А используется в компонентах телекоммуникационных систем, таких как мобильные телефоны, радиопередатчики и средства связи. Он обеспечивает надежную передачу и прием сигналов, а также обеспечивает стабильную работу устройства в широком диапазоне частот.
Электронные приборы Транзистор ГТ346А используется в различных электронных приборах, таких как датчики, терморегуляторы, таймеры и другие. Он обеспечивает надежное и точное управление электрическими сигналами, позволяя получить нужную мощность или изменить амплитуду сигнала.

Таким образом, транзистор ГТ346А является универсальным элементом, который можно использовать во многих устройствах электроники. Благодаря своим характеристикам и надежности, этот транзистор занимает достойное место в современных электронных устройствах различного назначения.

Военная промышленность и авиастроение

Транзистор ГТ346А широко используется в военной промышленности и авиастроении благодаря своим уникальным характеристикам и надежности.

Надежность работы транзистора ГТ346А подтверждается многочисленными испытаниями и успешной эксплуатацией в экстремальных условиях. Он обладает высокой устойчивостью к вибрации, ударным нагрузкам и перепадам температуры, что позволяет использовать его в самых сложных и требовательных задачах военной промышленности и авиастроения.

Транзистор ГТ346А используется в системах управления ракет, беспилотных летательных аппаратах, авионике, системах радиолокации и радиосвязи, средствах навигации и других высокотехнологических комплексах, где требуется высокая надежность и производительность.

Сочетание небольших габаритов, низкого веса и высоких технических характеристик делает транзистор ГТ346А неотъемлемой частью различных военных и авиационных систем, обеспечивая их эффективную работу в самых строгих условиях.

Преимущества и недостатки транзистора ГТ346А

Транзистор ГТ346А обладает рядом преимуществ, которые делают его популярным в различных сферах применения. Вот основные преимущества этого транзистора:

Преимущества
1. Широкий диапазон рабочих напряжений и токов.
2. Низкое входное сопротивление, что позволяет легко управлять током.
3. Высокая надежность и долговечность работы.
4. Небольшие габариты и малая масса, что удобно при монтаже.
5. Хорошая линейность усилительных характеристик.

Однако у транзистора ГТ346А есть и некоторые недостатки, которые следует учитывать при его применении:

Недостатки:
1. Ограниченная мощность работы в сравнении с некоторыми другими типами транзисторов.
2. Повышенное тепловыделение, что требует дополнительных мер по охлаждению.
3. Относительно высокая стоимость по сравнению с некоторыми аналогами.

Не смотря на некоторые недостатки, транзистор ГТ346А является одним из наиболее распространенных и испытанных транзисторов в своем классе. Он широко применяется в электронике, радиотехнике, силовых и управляющих устройствах, автоматике и других областях, где требуется надежность, низкое входное сопротивление и линейность усилительных характеристик.

Перспективы развития транзисторов

С развитием технологий и появлением новых материалов, появляются и новые перспективы для развития транзисторов. Одним из направлений развития является использование нанотехнологий. Нанотранзисторы имеют размеры всего несколько нанометров и позволяют создавать более компактные и быстрые устройства.

Также, с развитием полевых эффектов и появлением полевых транзисторов, стали возможными устройства с более низким энергопотреблением и высокой производительностью. Исследования в области развития полевых транзисторов продолжаются, и они представляют большой потенциал для будущих электронных устройств.

Еще одной перспективой является разработка и использование органических транзисторов. Они могут быть изготовлены из пластиковых материалов, что делает их более гибкими и легкими. Такие транзисторы могут быть использованы в гибких электронных устройствах и сенсорах.

Преимущества Недостатки
Более компактные и быстрые устройства Трудность изготовления и контроля качества
Низкое энергопотребление Трудность интеграции с существующими технологиями
Гибкие и легкие устройства Ограниченная стабильность работы

Все эти перспективы развития транзисторов представляют значительный интерес для научного сообщества и индустрии. Они позволяют создавать новые устройства, улучшать существующие и идти в ногу с современными технологическими требованиями. Будущее транзисторов светло и полно обещаний.

Транзистор ГТ346А: основные характеристики

Основные характеристики транзистора ГТ346А:

  • Максимальная рабочая обратная мощность: 125 Вт
  • Коэффициент усиления по току: от 40 до 100
  • Максимальное коллекторное напряжение: 60 В
  • Максимальный коллекторный ток: 10 А
  • Максимальная мощность потерь в переходе коллектор-эмиттер: 1,5 Вт
  • Максимальная рабочая температура: от -65 °C до +150 °C

Этот транзистор обладает хорошими динамическими характеристиками и широко применяется в схемах усилителей мощности, стабилизаторах напряжения, импульсных источниках питания, модуляторах силы амплитудно-модулированного сигнала и других устройствах, где требуется усиление или коммутация высоких токов и мощностей.

Применение ГТ346А

Транзистор ГТ346А широко используется в различных электронных устройствах и схемах, благодаря своим характеристикам и возможностям. Он может быть использован в качестве ключевого элемента во многих электронных схемах, таких как транзисторные ключи, усилители, генераторы и стабилизаторы напряжения.

Одним из основных применений транзистора ГТ346А является его использование в усилителях мощности звука. Благодаря высокой надежности и стабильности работы, данный транзистор является идеальным компонентом для создания усилителей, используемых в аудио- и видеотехнике. Он способен обеспечить высокое качество звука и уровень громкости.

ГТ346А также находит применение в системах автоматического управления и микроэлектронике. Он может использоваться в электронных ключевых схемах, управляющих интенсивностью света, температурой и другими параметрами. Благодаря малым габаритам и низкому энергопотреблению, транзистор ГТ346А прекрасно подходит для встраиваемых систем и приложений.

Также транзистор ГТ346А может быть использован в схемах стабилизации напряжения и управления электрическими нагрузками. Его высокая нагрузочная способность и небольшое сопротивление включения делают его незаменимым компонентом для контроля и регулирования тока в различных электрических цепях.

В целом, транзистор ГТ346А является универсальным компонентом, который может быть применен во многих областях электроники. Его высокая надежность, стабильность работы и широкий диапазон возможностей делают его предпочтительным выбором для многих разработчиков и инженеров.

Применение транзистора ГТ346А

1. Усилительные схемы: Транзистор ГТ346А может быть использован в усилительных схемах для усиления аналогового или цифрового сигнала. Он обладает высокой усиливающей способностью и низким уровнем шума, что делает его привлекательным для использования в аудио- и видеоусилителях.

2. Выпрямительные схемы: Благодаря своим хорошим электрическим характеристикам, транзистор ГТ346А может использоваться в выпрямительных схемах. Он способен преобразовывать переменный ток в постоянный, что позволяет использовать его в устройствах, требующих стабильного питания, например, в блоках питания для электронных приборов.

3. Генераторы: Транзистор ГТ346А может быть использован в схемах генерации колебаний, таких как генераторы синусоидальных, прямоугольных или треугольных сигналов. Он обладает высокой частотой переключения и низким уровнем искажений, что делает его подходящим для применения в электронных генераторах.

4. Источники питания: Транзистор ГТ346А может быть использован в источниках питания для регулирования напряжения или тока. Он обладает высокой эффективностью и низким уровнем потерь, что позволяет устройствам, в которых он применяется, эффективно использовать энергию.

5. Автоматические системы контроля: Благодаря низкому уровню потребления энергии и высокой надежности, транзистор ГТ346А может быть использован в автоматических системах контроля и управления, таких как терморегуляторы, сигнализации и автоматические регуляторы уровня.

В целом, транзистор ГТ346А является универсальным устройством с широким спектром применения. Он может быть использован в различных схемах и устройствах, где требуется надежный и эффективный элемент для усиления, коммутации или стабилизации электрических сигналов.
