Транзисторы кт819

Технические характеристики

Семейство кремниевых биполярных транзисторов КТ819, в зависимости от модификации, могут иметь следующие предельные эксплуатационные характеристики:

• напряжение между: коллектором и базой от 25 до 60 В; коллектором и эмиттером (при R_БЭ ≤ 100 Ом) от 40 до 100 В; базой и эмиттером – 5 В;
• постоянный ток на коллекторе от 10 до 15 А; проходящий через базу – 3 А;
• импульсный ток (при t_и ≤ 10 мс, Q ≥ 100): коллектора от 15 до 20 А; базы– 5 А;
• максимальная рассеиваемая мощность (при Т_К ≤ 25 o C) с теплоотводом от 60 до 100 Вт и без него от 1,5 до 3 Вт;
• температура p-n перехода от +125 до +150 o C;
• диапазон рабочих температур от -45 до +150 o C;

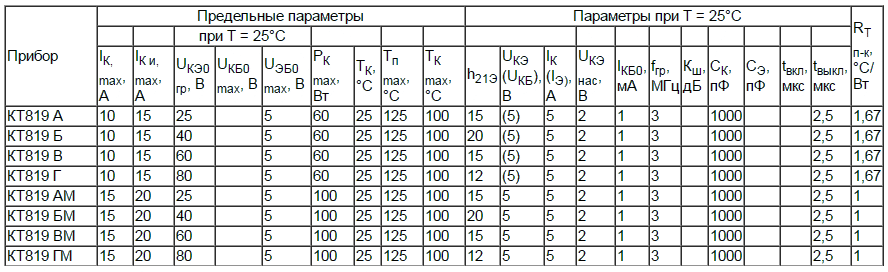

Основные параметры представлены в документации от производителя. Значения приводятся с учетом температуры окружающей среды не более +25 o C. Рассмотрим их подробнее, в зависимости от классификации устройств.

В связи с тем, что транзистор устарел, современные производители указывают в его техописании только минимальный набор параметров. Более подробную информацию по серии можно найти в старой версии даташит. Там данные приведены вместе с графиками передаточных характеристик, зависимостями статического коэффициента усиления от тока эмиттера и др.

Маркировка

Изучая параметры КТ819, стоит знать и другую маркировку этой серии транзисторов. Выполняя условия отраслевого стандарта ОСТ 11.336.919-81 различные отечественные производители обозначали его так — 2Т819. Первые символы «2T» указывают на кремневые биполярные транзисторы. В старых технических описаниях данные об этих устройствах приводят вместе с рассматриваемыми в этой статье.

Возможные аналоги

Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:

• допустимое напряжение между выводом коллектора и выводом эммитера;
• допустимый ток коллектора;
• коэффициент усиления;
• рабочая частота.

Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.

Заменить КТ819 можно следующими отечественными транзисторами:

• КТ834;
• КТ841;
• КТ844;
• КТ847.

Зарубежные аналоги

Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:

• 2 N6288 ;
• BD705 ;
• TIP41 ;
• BD533 .

Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.

Проверка транзистора

Проверить КТ819 можно обыкновенным тестером. Для проверки измерительный прибор переводится в режим измерения сопротивлений. Согласно схеме КТ819ГМ (расположению выводов) или другого компонента этой серии подключаем плюсовой щуп прибора к выводу базы, а минусовой – к выводу коллектора. Измерительный прибор должен показать пробивное напряжение. Далее, не отсоединяя плюсовой щуп от базы, подключаем минусовой щуп к выводу эмиттера. В данном случае прибор должен показать практически то же значение, что и при измерении перехода база-коллектор.

После описанной выше процедуры следует проверить переходы при обратном включении. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.

Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.

Усилитель на КТ819

В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.

Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.

При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.

После сборки усилителя каких-либо операций по его настройке не требуется. Для облегчения теплового режима выходные элементы усилителя ( VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.

Характеристики

Разные транзисторы из семейства КТ819 отличаются в зависимости от модификации. У изделий есть максимальные эксплуатационными характеристиками. Допускаемое напряжение:

• На участке коллектора и базы – от 25 до 60В;
• На участке К-Э – от 40 до 100В (если RБЭ меньше либо равно 100 Ом);
• На участке Б-Э – 5 В.

Характеристики КТ819:

• Показатель постоянного тока на коллекторе – от 10 до 15А;
• Ток, следующий через базу – 3А;
• Импульсный ток (условие: tи ≤ 10 мс, Q ≥ 100): на участке коллектора – от 15 до 20А, базы – 5А;
• Предельная рассеиваемая мощность (если ТК ≤ 25°C): с механизмом отвода тепла – от 60 до 100 Вт, без – от 1,5 до 3 Вт;
• Температура совершения p-n перехода – от +125 до +150°C;
• Допускаемые рабочие температуры – от -45 до +150°C.

Все базовые характеристики описываются в технической документации от изготовителя. Параметры представлены с расчётом нагрева окружения до +25°C. При этом параметры будут отличатся при изменении классификации прибора.

Транзистор считается устаревшим, потому современные изготовители приводят в техническом описании лишь базовый набор характеристик. Обширные сведения по конкретной серии можно найти в старых вариантах Datasheet. В них информация указана рядом с графиками передаточных параметров, связанными зависимостями и другими полезными сведениями.

Технические характеристики

Семейство кремниевых биполярных транзисторов КТ819, в зависимости от модификации, могут иметь следующие предельные эксплуатационные характеристики:

• напряжение между: коллектором и базой от 25 до 60 В; коллектором и эмиттером (при R_БЭ ≤ 100 Ом) от 40 до 100 В; базой и эмиттером – 5 В;
• постоянный ток на коллекторе от 10 до 15 А; проходящий через базу – 3 А;
• импульсный ток (при t_и ≤ 10 мс, Q ≥ 100): коллектора от 15 до 20 А; базы– 5 А;
• максимальная рассеиваемая мощность (при Т_К ≤ 25 oC) с теплоотводом от 60 до 100 Вт и без него от 1,5 до 3 Вт;
• температура p-n перехода от +125 до +150 oC;
• диапазон рабочих температур от -45 до +150 oC;

Основные параметры представлены в документации от производителя. Значения приводятся с учетом температуры окружающей среды не более +25 oC. Рассмотрим их подробнее, в зависимости от классификации устройств.

В связи с тем, что транзистор устарел, современные производители указывают в его техописании только минимальный набор параметров. Более подробную информацию по серии можно найти в старой версии даташит. Там данные приведены вместе с графиками передаточных характеристик, зависимостями статического коэффициента усиления от тока эмиттера и др.

Маркировка

Изучая параметры КТ819, стоит знать и другую маркировку этой серии транзисторов. Выполняя условия отраслевого стандарта ОСТ 11.336.919-81 различные отечественные производители обозначали его так — 2Т819. Первые символы «2T» указывают на кремневые биполярные транзисторы. В старых технических описаниях данные об этих устройствах приводят вместе с рассматриваемыми в этой статье.

Возможные аналоги

Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:

• допустимое напряжение между выводом коллектора и выводом эммитера;
• допустимый ток коллектора;
• коэффициент усиления;
• рабочая частота.

Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.

Зарубежные аналоги

Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:

Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.

Проверка транзистора

После описанной выше процедуры следует проверить переходы при обратном включении. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.

Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.

Усилитель на КТ819

В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.

Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.

При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.

После сборки усилителя каких-либо операций по его настройке не требуется. Для облегчения теплового режима выходные элементы усилителя ( VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.

Проверка КТ815

Не всегда покупаемые элементы оказываются в рабочем состоянии. Пусть бракованные элементы попадаются не так часто, но любой радиолюбитель или просто покупатель обязан знать, как проверить такой прибор.

Во-первых, проверить работоспособность КТ815 можно специальным пробником, но рассмотрим проверку обычным мультиметром, так как предыдущий прибор есть далеко не у всех.

Для проверки при помощи мультиметра, прибор нужно перевести в режим прозвонки. Сначала прикладываем отрицательный щуп к базе, а положительный к коллектору. На дисплее должно отобразиться значение от 500 до 800 мв. Затем меняем щупы, поставив на базу положительный, а на эмиттер отрицательный. Значения должны примерно равны прошлым.

Затем нужно проверить обратное падение напряжение. Для этого поставим сначала отрицательный щуп на базу, а положительный на коллектор. Должны получится единица. В случае с замером на базе и эмиттере, произойдёт то же самое.

Способ проверки

Важно проверить транзистор на работоспособность. Для этого используется мультиметр

Устройство переключается в режим диодного теста. Биполярный транзистор функционирует как 2 диода. Исходя из этого, нужно отыскать базу – остальное пустяки. Например:

1. Включить прибор и разместить щупы. Включить режим диодного теста или измерения сопротивления.
2. Трогать шупами контакты транзистора. Красный устанавливается на центральный, чёрный – на крайние. Если на экране прибора отображается падение напряжения на крайних контактах – это говорит о структуре NPN типа.
3. Если падение напряжение примерно одинаково или вообще есть, то транзистор исправен.

Это элементарный вариант проверки. Если в мультиметре нет функции тестирования диодов, то можно воспользоваться измерением сопротивления. Если устройство исправно, то ток будет следовать от базы к коллектору или эмиттеру. В обратном направлении он идти не будет. Если ток следует в оба направления, то транзистор не работает. Проблема может быть в одном переходе или сразу в нескольких.

Техническое описание

Транзистор выпускается с гибкими выводами в пластмассовом корпусе КТ-26 (ТО-92), либо в металлостеклянном корпусе КТ-17. Цоколевка выводов кт3102 следующая: 1 – эмиттер, 2 – база, 3 –коллектор.

Характеристики

Все нижеуказанные характеристики для транзисторов в пластиковом корпусе КТ3102 (А-Л) идентичны соответствующим параметрам в металлостекленном (АМ- ЛМ).

• принцип действия – биполярный;
• корпус: пластик для КТ26 (ТО-92); металлостеклянный у КТ-17;
• материал – кремний (Si);
• npn-проводимость (обратная);

предельно допустимые электрические эксплуатационные данные (при температуре окружающей среды от +25 °C):

основные электрические параметры:

• IКБО (ICBO) не более 50 нА (nA), при UКБ макс. (VCB max) = 50 В (V) и IЭ (IE)=0;
• IЭБО (IEBO) не более 10 мкА (µA), при UEБ макс. (VEB max ) = 5 В (V);
• fгр норм.(ftTYP) от 100 до 300 МГц (MHz), при UКб (VCB) = 5 В (V), IЭ (IE)= 10 мА (mA);
• емкость коллекторного перехода СК (СС) 6 пФ (pF) при UКБ (VCB) = 5 В (V), f= 10 МГц (MHz);
• коэффициент шума КШ (Noise Figure) NF от 4 до 10 Дб (dB), при UКЭ(VCE) =5 В (V), IK (Ic) = 0.2 мА (mA);
• cтатический коэффициент усиления по току h21E находится в диапазоне от 100 до 1000, при UКЭ(VCE) =5 В (V), IK (Ic) = 2 мА (mA), f=50 Гц(Hz).
• тепловое сопротивление переход- среда 0,4 °C/мВт (°C/mW);
• Токр от -40 до +85 °C.

При выборе транзистора обратите внимание на дату выпуска и его предельно допустимые напряжения и токи, определите возможность его использования в схеме. Более новые модели имеют преимущества перед старыми, так как производители непрерывно работают над улучшением характеристик в своих продуктах. Не стоит забывать, что у некоторых из них (например КТ3102Г, КТ3102Е) предельные значения по напряжению не превышают 20 В

Ниже приведена классификация КТ3102

Не стоит забывать, что у некоторых из них (например КТ3102Г, КТ3102Е) предельные значения по напряжению не превышают 20 В. Ниже приведена классификация КТ3102.

По мнению радиолюбителей, несмотря на идентичность характеристик заявленных производителем, транзистор в пластиковом корпусе немного уступает металлостеклянному. Так, при работе на предельно допустимых параметрах, пластик расширяется и сжимается, что нередко приводит к отрыву выводов от кристалла. Это основная причина, из за которой стоит подумать о применении устройства в пластиковом корпусе. Кроме того пластик иногда становится не герметичен и вдоль выводов к кристаллу может проникать влага. Считают, что в металлопластиковом корпусе кристалл рассеивает большую мощность. Так же у него будет меньшее тепловое сопротивление, а следовательно устройство будет меньше греться и в свою очередь схема будет работать более стабильней.

Зарубежными аналогами, с похожими техническими характеристиками считаются: BC 174, 2S A2785, BC 182, BC 546, BC 547, BC 548, BC 549. Прототипами для разработки некоторых серий КТ3102 были: BC 307A, BC 308A BC 308B, BC 309B, BC 307B, BC 308C, BC 309C. Из российских аналогов КТ-3102, в качестве замены может подойти КТ 611 или популярный КТ315 с группой Б, Г, Е.

Маркировка

Транзисторы маркируются на боковой стороне корпуса. КТ3102 разных годов выпуска могут встречается с различной маркировкой. До 1995 года производители использовали цветовую и кодовую (буквенно-цифровая и символьно-цветовая) маркировку. Советские транзисторы КТ3102 до 1986 года, изготовленные в корпусе КТ-26, можно узнать по темно-зеленой точке на передней части корпуса. По цвету точки, нанесенной на корпусе сверху, определить принадлежность транзистора конкретной к группе. Дата выпуска при цветовой обозначении могла не указываться.

Маркировать транзистор кт3102 с использованием стандартного метода начали с 1986 года. Согласно кодовой метки он узнаваем по белой фигуре прямоугольного треугольника, размещенного на передней части корпуса (слева сверху), обозначающему его тип (модель). Правее указывается групповая принадлежность, а в нижней части год и месяц даты выпуска. В стандартной кодовой маркировке так же указывался год и месяц выпуска транзистора.

Иногда встречается нестандартные цветовые и кодовые маркировки. Как правило, в них не хватает информации о дате выпуска или групповой принадлежности. Современные производители, уже не используют фигуры в обозначении, а указывают на корпусе полное название типа и группы транзистора. Кроме этого на корпусе можно увидеть знак, указывающий на производителя устройства.

Как уже писалось ранее, транзистор встречается в пластиковом и металлическом корпусе. Устройства с пластиковым корпусом КТ-26 содержат в конце символ “М”. Например КТ3102ВМ это транзистор в пластиковом корпусе КТ-26, а КТ3102В в металлическом КТ-17.

Транзисторы – купить. или найти бесплатно.

Где сейчас можно найти советские транзисторы? В основном здесь два варианта – либо купить, либо – получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х? образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки – можно купить. Если же нет – всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -“Гулливер”.

Если же у вас, имеется какая-то старая, ненужная техника – можно попытаться выпаять необходимые транзисторы из ее схем. Транзисторы КТ819 можно обнаружить в выходных каскадах усилителей “Амфитон”, “Вега”, “Эстония”, “Ода”. Транзисторы КТ805 – в усилителях “Одиссей” и “Радиотехника”.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт “Электрика это просто”.

КТ819 — применение

Сразу стоит упомянуть, что КТ819 имеет комплементарную пару — транзистор КТ818 с p-n-p структурой. Параметры КТ818 аналогичны параметрам КТ819 с совпадающими буквами. И вот в паре с КТ818, КТ819 часто применялся в оконечных каскадах звуковоспроизводящей аппаратуры. Также благодаря своей дешевизне нашел применение в ключевых и линейных стабилизаторах постоянного напряжения. КТ819 имеет серьезные минусы:

1. низкий коэффициент усиления по току (от 12 до 20 в зависимости от подтипа), и это требует серьезной раскачки на предварительном каскаде;

1. плохая повторяемость параметров от экземпляра к экземпляру, из-за этого чтобы подобрать две пары транзисторов по коэффициенту усиления может потребоваться перебрать целое ведро КТ819

Так что если потребуется отремонтировать отечественный усилитель, то лучше сразу покупать импортные аналоги. Например вместо КТ819 и КТ818 в корпусе КТ-9, поставить зарубежную пару в корпусе TO-3: MJ15001 и MJ15002 или MJ15003 и MJ15004.

В принципе аналогов много и в интернете много информации на этот счет, только вот не факт, что конкретно в этом усилителе замена подойдет. Поэтому перед заменой необходимо свериться с документацией производителя, транзистор которого собираетесь устанавливать так как от производителя к производителю у одного и того же типа транзистора могут отличатся параметры.

Вот ещё аналоги:

• КТ818ГМ — 2N2955
• КТ819ГМ — 2N3055
• 2Т819А — 2N5068

8 thoughts on “ КТ819 параметры ”

Не считаю, что низкий коэффициент передачи тока, данных транзисторов, являлся серьезным минусом, при использовании в выходных каскадах УМЗЧ. Скорее наоборот, особенно в экономичном режиме усиления АБ, когда часть работы выходного каскада брал на себя предварительный. К тому-же, многокаскадность позволяет использовать разнообразные цепи коррекции АЧХ. А для любых биполярных транзисторов, в таком применении, без этого никак не обойтись. А для простых, но мощных УНЧ (мегафонных, сиренных…), да, не очень подходят. Только для схематично-сложных Hi-Fi. Разброс КПТ, при его изначальной малости, тоже довольно мал, так что подобрать пару несложно, не путайте с 825-ми и 827-ми. По настоящему хороши 2Т818ГМ, 2Т819ГМ и их аналоги 2N2955, 2N3055.

Много «дохлых» попадается среди непользованных 818/819, с утечкой, звонящихся между коллектором и эмиттером.

Для пары КТ819 и КТ818 небольшие начальные утечки тока почти норма, и при их прямой замене на зарубежные аналоги, придется провести тщательную перенастройку всех предыдущих каскадов, включенных в обратную связь по току. Паразитная проводимость обязательно учитывается при проектировании схем, и даже в некоторых случаях предотвращает самовозбуждение. И если речь идет о замене транзистора в высококлассном многокаскадном УМЗЧ, то лучше будет после этого сделать настройку с помощью осциллографа и генератора низкой частоты.

Транзисторы с утечкой в выходном каскаде — ни ток покоя, ни ноль на выходе уже не выставишь без плясок с бубном.

Помню времена , когда за пару 818-819 нужно было отвалить чуть-ли не ползарплаты инженера.Зато усилители радовали. Сегодня вытеснила интегральная электроника — дискретную. Но для тренировки ума и рук — очень полезная деталь. Я, кстати, просто как ленивый радиолюбитель рассуждаю.

Ну, те что в железе, действительно, были дороговаты… Правда, у радиоинженера были возможности их просто выписать на складе, сдав взамен сгоревшие, для отчетности ) А те, что пошли попозже и были одеты в пластик, дорого уже не стоили. И не потому, что так уж хуже были по параметрам, а потому, что технология производства гораздо проще и дешевле. Сегодня ситуация не изменилась — один и тот же кристалл одетый в железо стоит на порядок (!) дороже аналогичного в пластике. Это касается и отечественных и зарубежных транзисторов.

Ребята, используйте 2Т819 и никакой 2N3055 вам не понадобится!

Ну. Всё захаили всё советское это не так,это не то,всё гавно -а. забугорное не гавно- это сладость. Как ламповые уселители так и транзисторные. Радиотехника… Бердский радиозавод. и т.д. Что-то все хотели купить 1 класса . и 0 высшего. А кто знает какого параметра была ихняя электроника ?Вы кто-то производил снятия характеристик?Я давно выписываю журнал Радио. И не надо хаить советскую радиопромышленность. Что то сейчас в тренде опять советские ламповые уселители.

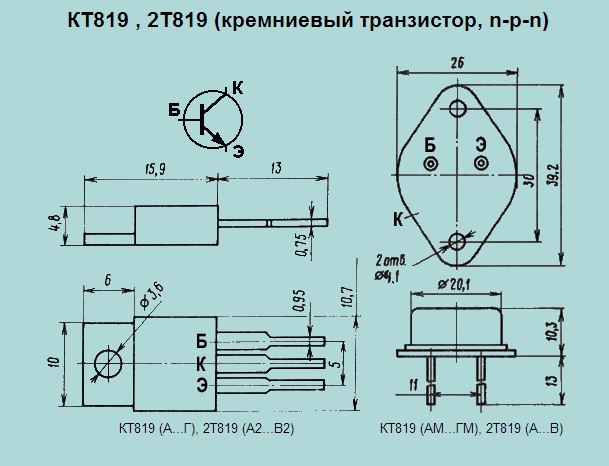

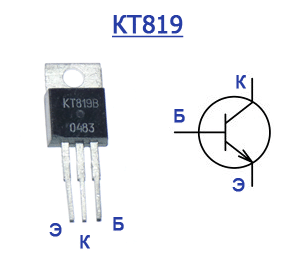

Распиновка

Цоколевка КТ819 зависит от его назначения. В советские времена устройство выпускали в двух вариантах корпусов: пластиковом КТ-28 (аналог зарубежного ТО-220) и металлостеклянном КТ-9(ТО-3). В настоящее время такое разделение продолжается и встречается в некоторых технических описаниях. Рассмотрим поподробней расположение выводов у указанного транзистора в пластмассовой упаковке КТ-28, cлева на право у него: эмиттер (Э), коллектор (К), база (Б).

Подобные устройства, особенно в металлическом корпусе, встречаются на российском рынке с каждым годом все реже. Это происходит из-за практически полного сокращения их производства в нашей стране и наличия в большом количестве недорогих аналогов от зарубежных компаний. Вот так выглядит КТ819 в корпусе КТ-9.

Если смотреть на него снизу, то база расположена слева, эмиттер справа. Металлическая подложка-корпус — это коллектор. Рассмотрим другие данные этой серии полупроводниковых триодов.

Распиновка

Цоколевка выводов КТ819 зависит от сферы применения транзистора. В Советском союзе изделие производили в двух форматах корпуса – пластиковый КТ-28 и металлостеклянный КТ-9. Подобное разделение актуально и сегодня, оно встречается в ряде технических описаний. Для начала стоит остановиться на распиновке транзистора в пластмассовом корпусе (КТ-28). Начиная с левой стороны, у него предусмотрены вывода:

• эмиттер;
• коллектор;
• база.

Подобные изделия в любом, особенно в металлическом корпусе, достаточно сложно отыскать на отечественном рынке. Виной тому – практическое полное упразднения их производства в России и наличие большого объёма дешёвых зарубежных аналогов.

Наиболее важные параметры.

Коэффициент передачи тока от 15 и выше.

Максимально допустимое напряжение коллектор-эмиттер – 60 в, импульсное – 160 в – у КТ805А, КТ805АМ. 135 в – у КТ805Б, КТ805БМ, КТ805ВМ.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ – не более 2,5 в. У транзисторов КТ805Б, КТ805БМ – 5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ – не более 2,5 в. У транзисторов КТ805Б, КТ805БМ – 5 в.

Максимальный ток коллектора. – 5 А.

Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ – – не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ – – не более 70 мА, при напряжении колектор-эмиттер 135в.

Обратный ток эмиттера при напряжении база-эмиттер 5в не более – 100 мА.

Рассеиваемая мощность коллектора(с теплоотводом). – 30 Вт.

Граничная частота передачи тока – 20 МГц.

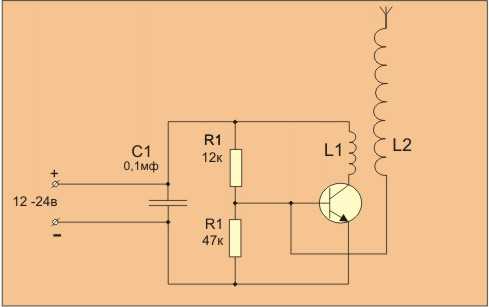

Транзисторы КТ805 и качер Бровина.

Качер Бровина – черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла – источник высокого напряжения. Схема самого генератора предельно проста – он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.

В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости – КТ805АМ.

В самостоятельной сборке качера самый серьезный момент – намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 – 0,25 мм на диэлектрическое основание, например – пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен – может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).

После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу – это даст возможность наблюдать “стример” – коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы – стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.

Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 – 2 см. Направление витков обеих катушек должно совпадать обязательно.

Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 – 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор – чем больше, тем лучше.

Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно – выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина – 22см), а первичной – 6см (длина – 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения – 8 в.

В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.

При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего – от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.
