Маркировка smd диодов

Маркировка светодиодов

В идентификации светодиодов сложностей меньше. Каждый тип обладает характерными внешними отличительными признаками. Различают две категории:

1. Цвет SMD-светодиода. В свою очередь, делят на группы по излучению: многоцветные диоды, нейтральный, теплый и холодный белый.
2. Размер элемента. По аналогии с зарубежной кодировкой используют 4 цифры, которые обозначают размер в миллиметрах. 3014 – размер 3 х 1.4 мм.

Число перед типом светодиода означает количество на 1 метр ленты. Для устройств с длинными выводами, заключенными в пластмассовый или стеклянный корпус, применяют систему цветовых элементов, ознакомиться с которой можно в таблице.

Типоразмеры SMD-компонентов

Чип-компоненты одного номинала могут иметь разные габариты. Габариты SMD-компонента определяются по его «типоразмеру». Например, чип-резисторы имеют типоразмеры от «0201» до «2512». Этими четырьмя цифрами закодированы ширина и длина чип-резистора в дюймах. Ниже в таблицах можно посмотреть типоразмеры в миллиметрах.

smd резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	H, мм (дюйм)	A, мм	Вт
0201	0.6 (0.02)	0.3 (0.01)	0.23 (0.01)	0.13	1/20
0402	1.0 (0.04)	0.5 (0.01)	0.35 (0.014)	0.25	1/16
0603	1.6 (0.06)	0.8 (0.03)	0.45 (0.018)	0.3	1/10
0805	2.0 (0.08)	1.2 (0.05)	0.4 (0.018)	0.4	1/8
1206	3.2 (0.12)	1.6 (0.06)	0.5 (0.022)	0.5	1/4
1210	5.0 (0.12)	2.5 (0.10)	0.55 (0.022)	0.5	1/2
1218	5.0 (0.12)	2.5 (0.18)	0.55 (0.022)	0.5	1
2010	5.0 (0.20)	2.5 (0.10)	0.55 (0.024)	0.5	3/4
2512	6.35 (0.25)	3.2 (0.12)	0.55 (0.024)	0.5	1
Цилиндрические чип-резисторы и диоды
Типоразмер	Ø, мм (дюйм)	L, мм (дюйм)	Вт
0102	1.1 (0.01)	2.2 (0.02)	1/4
0204	1.4 (0.02)	3.6 (0.04)	1/2
0207	2.2 (0.02)	5.8 (0.07)	1

smd конденсаторы

Керамические чип-конденсаторы совпадают по типоразмеру с чип-резисторами, а вот танталовые чип-конденсаторы имеют своют систему типоразмеров:

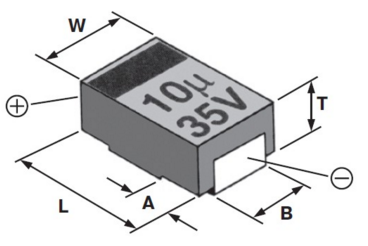

Танталовые конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	T, мм (дюйм)	B, мм	A, мм
A	3.2 (0.126)	1.6 (0.063)	1.6 (0.063)	1.2	0.8
B	3.5 (0.138)	2.8 (0.110)	1.9 (0.075)	2.2	0.8
C	6.0 (0.236)	3.2 (0.126)	2.5 (0.098)	2.2	1.3
D	7.3 (0.287)	4.3 (0.170)	2.8 (0.110)	2.4	1.3
E	7.3 (0.287)	4.3 (0.170)	4.0 (0.158)	2.4	1.2

smd катушки индуктивности и дроссели

Индуктивности встречаются во множестве видов корпусов, но корпуса подчиняются все тому же закону типоразмеров. Это облегачает автоматический монтаж. Да и нам, радиолюбителям, позволяет легче ориентироваться.

Всякие катушки, дроссели и трансформаторы называются «моточные изделия». Обычно мы их мотаем сами, но иногда можно и прикупить готовые изделия. Тем более, если требуются SMD варианты, которые выпускаются со множестом бонусов: магнитное экранирование корпуса, компактность, закрытый или открытый корпус, высокая добротность, электромагнитное экранирование, широкий диапазон рабочих температур.

Подбирать требующуюся катушку лучше по каталогам и требуемому типоразмеру. Типоразмеры, как и для чип-резисторов задаются спомощью кода из четырех чисел (0805). При этом «08» обозначает длину, а «05» ширину в дюймах. Реальный размер такого SMD-компонента будет 0.08х0.05 дюйма.

smd диоды и стабилитроны

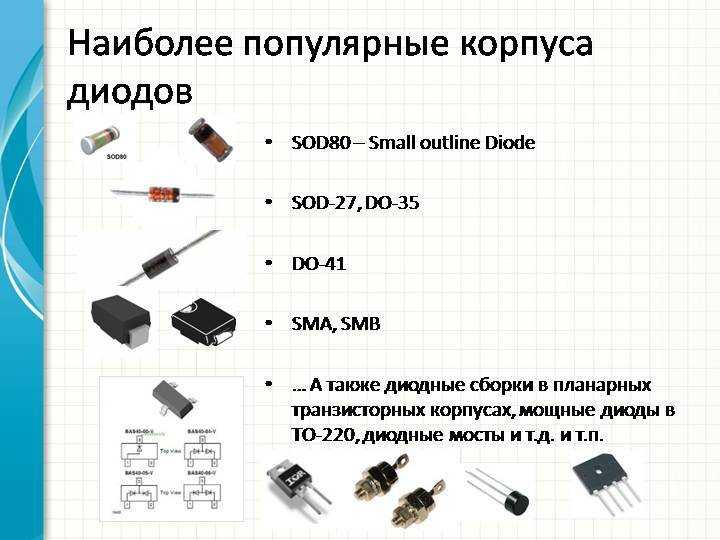

Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Цилиндрические корпуса диодов чаще всего предсавтлены корпусами MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41). Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса	L* (мм)	D* (мм)	F* (мм)	S* (мм)	Примечание
DO-213AA (SOD80)	3.5	1.65	048	0.03	JEDEC
DO-213AB (MELF)	5.0	2.52	0.48	0.03	JEDEC
DO-213AC	3.45	1.4	0.42	—	JEDEC
ERD03LL	1.6	1.0	0.2	0.05	PANASONIC
ER021L	2.0	1.25	0.3	0.07	PANASONIC
ERSM	5.9	2.2	0.6	0.15	PANASONIC, ГОСТ Р1-11
MELF	5.0	2.5	0.5	0.1	CENTS
SOD80 (miniMELF)	3.5	1.6	0.3	0.075	PHILIPS
SOD80C	3.6	1.52	0.3	0.075	PHILIPS
SOD87	3.5	2.05	0.3	0.075	PHILIPS

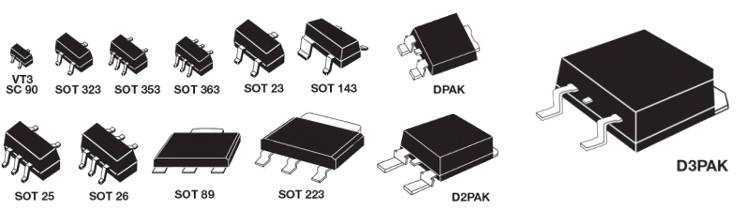

smd транзисторы

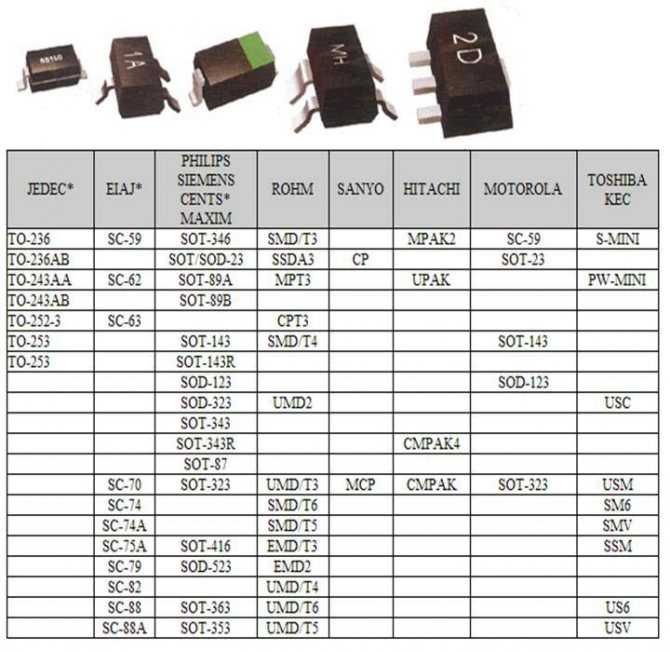

Транзисторы для поверхностного монтажа могут быть также малой, средней и большой мощности. Они также имеют соответствующие корпуса. Корпуса транзисторов можно условно разбить на две группы: SOT, DPAK.

Хочу обратить внимание, что в таких корпусах могут быть также сборки из нескольких компонентов, а не только транзисторы. Например, диодные сборки

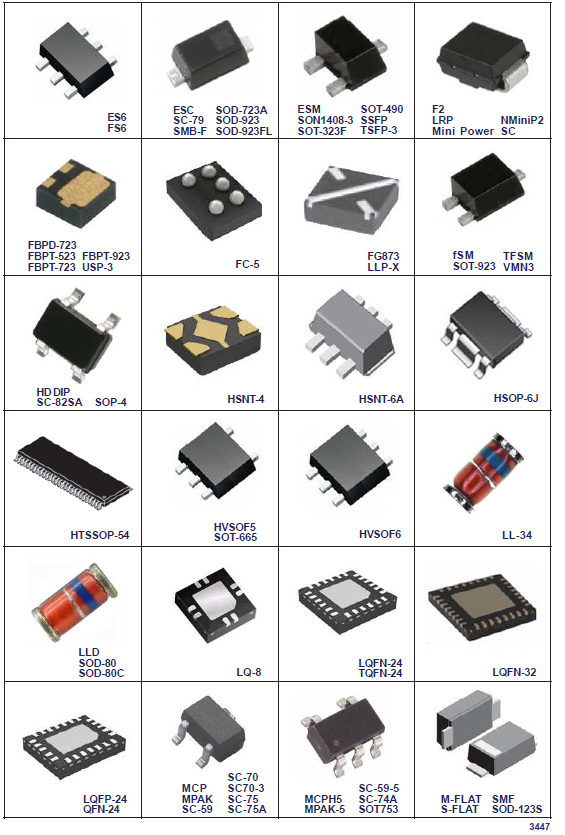

Активные компоненты: Диоды SOD

ТИП:	Расшифровка Типа:
SM	Rectangular Diode Gull Wing LeadКвадратный диод – выводы «ласточкин хвост»
Тип корпуса	Ширина ленты	Шаг компонента в ленте	Размер корпуса L (мм)	Размер корпуса W (мм)	Высота корпуса H (мм)	Размер корпуса S (мм)	Размер корпуса B (мм)	Кол-во в стандартной упаковке(170 мм/7 дюймов)лента пластиковая
SOD923	8 мм	2 мм	0.8	0.6	0.4	1.0	0.2	8000
SOD723	8 мм	2 мм	1.0	0.6	0.5	1.4	0.3	8000
SOD523	8 мм	4 мм	1.2	0.8	0.6	1.6	0.3	3000
SOD323	8 мм	4 мм	1.7	1.25	0.7	2.5	0.3	3000
SOD123	8 мм	4 мм	2.7	1.5	1.3	3.6	0.7	3000
DO215AC	12 мм	4 мм	4.3	2.6	2.2	6.1	1.4	1800
DO215AA	12 мм	8 мм	4.3	3.6	2.3	6.2	2.0	1000
DO215AB	16 мм	8 мм	7.0	6.0	2.3	1 0	3.0	900

Возможно, вам также будет интересно

При работе любого импульсного преобразователя на основе IGBT- или MOSFET-транзисторов неминуемо возникают коммутационные паразитные импульсы тока и напряжения. Неизбежность этих импульсов обусловлена паразитными составляющими топологии преобразователя и токами рекуперации при выключении. Создать преобразователь, не имеющий данных импульсов, практически не представляется возможным, а вот спроектировать преобразователь, в котором эти импульсы будут приводить к выходам из строя,

Тепловой расчет СИТ-транзисторов и узлов силовых модулей с их применением. Часть 2

Юрий Непочатов Продолжение. Начало в №2/2010 Расчеты тепловых сопротивлений кристаллов и транзисторных сборок, входящих в состав узлов силовых модулей Расчет теплового сопротивления участка структура-кристалл первого варианта конструктивного исполнения транзистора КП 926 Данная структура формируется на кристалле размером 0,55×0,56 см и состоит из 14 рядов в среднем по 270 истоков в каждом (рис. 1). Ширина истока

В статье представлена разработка трехфазного инвертора мощностью 312 кВА с использованием десяти параллельных модулей SiC MOSFET в каждой фазе. Описаны процесс проектирования цепи управления затворами с защитой от короткого замыкания и компоновки силового каскада. Проверка эффективности драйвера затворов выполнена с помощью «двухимпульсного» теста. Кроме того, проведены электрические и тепловые измерения для оценки режимов работы параллельных силовых модулей в переходных и стационарных режимах. Представлены результаты экспериментов, свидетельствующие о нормальной работе преобразователя в стационарном режиме. Измеренная эффективность инвертора при номинальной мощности имела значение приблизительно 99,3%.

Мощность рассеивания стабилитрона

Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения Rб и Iн:

Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Включение стабилитрона

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Маркировка SMD диодов — справочник кодовых обозначений

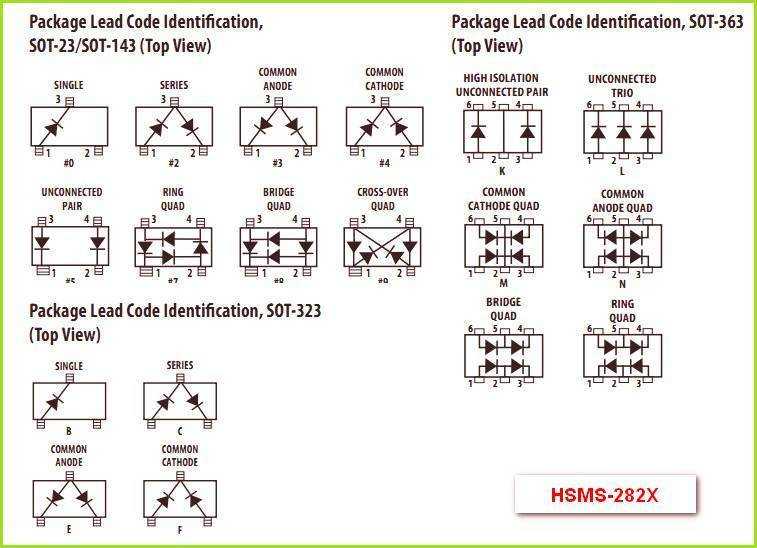

Маркировка SMD диодов фирмы Hewlett Packard

#	Конфигурация	Тип корпуса	Цоколевка
	Одиночный диод	SOT23	D1a
2	Два последовательно включенных диода	SOT23	D1i
3	Два диода с общим анодом	SOT23	D1j
4	Два диода с общим катодом	SOT23	D1h
5	Два отдельных диода	SOT143	D6d
7	Кольцо из четырех диодов	SOT143	D6c
8	Мост из четырех диодов	SOT143	D6a
9	Перевернутая четверка диодов	SOT143	–
B	Одиночный диод	SOT323	D2a
C	Два последовательно включенных диода	SOT323	D2b
E	Два диода с общим анодом	SOT323	D2c
F	Два диода с общим катодом	SOT323	D2d
K	Два отдельных диода	SOT363	D7b
L	Три отдельных диода	SOT363	D7f
M	Четыре диода с общим катодом	SOT363	D7g
N	Четыре диода с общим анодом	SOT363	D7h
P	Мост из четырех диодов	SOT363	D7i
R	Кольцо из четырех диодов	SOT363	D7j
T	Диод с низкой индуктивностью	SOT363	–
U	Последовательно-параллельная пара диодов	SOT363	–

Маркировка SMD диодов в цилиндрических корпусах

Тип	1 полоса	2 полоса	Эквивалент
BA682	Красная	Нет	BA482
BA683	Красная	Желтая	BA483
BAS32	Черная	Нет	1N4148
BAV100	Зеленая	Черная	BAV18
BAV101	Зеленая	Красная	BAV19
BAV102	Зеленая	Красная	BAV20
BAV103	Зеленая	Желтая	BAV21
BB219	Нет	Нет	BB909

Маркировка диодов и диодных сборок

Наименование	Маркировка	Кол-во диодов	Обратное напр.	Прямой ток	Время рас.	Емкость диода	Корпус
LL 4148	…	один	70 В	100 мА	4 нс	4,0 пФ	mini-МELF
BAS 216	…	один	75 В	250 мА	4 нс	1,5 пф	SOD110
BAT254 NEW	…	один	30 В	200 мА	5 нс	10 пФ	SOD110
BAS 16	JU/A6	один	75 В	200 мА	6 нс	2,0 пФ	SOT23
BAS 21	JS	один	200 В	200 мА	50 нс	5 пФ	SOT23
BAV 70	JJ/A4	2 диода	70 В	250 мА	6 нс	1,5 пФ	SOT23
BAV 99	JK, JE, A7	2 диода	70 В	250 мА	6 нс	1,5 пФ	SOT23
BAW 56	JD, A1	2 диода	70 В	250 мА	6 нс	2,0 пФ	SOT23
BAT54S	L44	2 шотки	30 В	200 мА	5 нс	10 пФ	SOT23
BAT54C	L43	2 шотки	30 В	200 мА	5 нс	10 пФ	SOT23
BAV23S	L31	2 диода	200В	225 мА	50 нс	5 пФ	SOT23

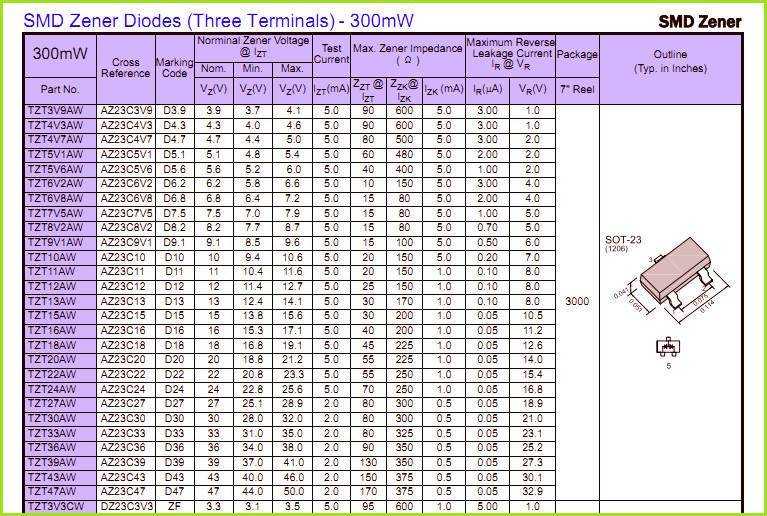

Маркировка стабилитронов BZX84

Тип	Маркировка	Uст при 5мА min	Uст при 5мА nom	Uст при 5мА max	Max R ДИФ	Uст в диапазоне -60 … +125°С
BZX84C2V7	W4	2,4B	2,7B	3,1B	85 Oм	-0,06%
BZX84C3V0	W5	2,8B	3,0B	3,2B	85 Oм	-0,06%
BZX84C3V3	W6	3,1В	3,3В	3,5В	85 Ом	-0,06%
BZX84C3V9	W8	3,7В	3,9В	4,1В	85 Ом	-0,06%
BZX84C4V3	Z0	4,1B	4,3B	4,5B	80 Ом	-0,03%
BZX84C4V7	Z1	4,4В	4,7В	5,0В	80 Ом	-0,03%
BZX84C5V1	Z2	4,9B	5,1B	5,3B	60 Ом	0,03%
BZX84C5V6	Z3	5,2В	5,6В	6,0В	40 Ом	0,03%
BZX84C6V2	Z4	5,8В	6,2В	6,6В	10 Ом	0,05%
BZX84C6V8	Z5	6,4В	6,8В	7,2В	15 Ом	0,05%
BZX84C7V5	Z6	7,1В	7,5В	7,9В	15 Ом	0,05%
BZX84C8V2	Z7	7,7В	8,2В	8,7В	15 Ом	0,06%
BZX84C9V1	Z8	8,8В	9,1В	9,5В	20 Ом	0,05%
BZX84C10	Z9	9,4В	10,0В	10,6В	20 Ом	0,07%
BZX84C12	Y2	11,4В	12,0В	12,7В	25 Ом	0,07%
BZX84C15	Y4	13,8В	15,0В	15,6В	30 Ом	0,08%
BZX84C18	Y6	16,8В	18,0В	19,1В	45 Ом	0,08%
BZX84C20	Y8	17,8В	20,0В	21,0В	45 Ом	0,08%

Маркировка стабилитронов BZT52

Тип	Маркировка	Uст при 5мА min	Uст при 5мА nom	Uст при 5мА max	Max R ДИФ	Uст в диапазоне -60 … +125°С
BZT52-C3V3S	W4	3,1B	3,3B	3,5B	95 Oм	-0,055%
BZT52-C3V9S	W6	3,7B	3,9B	4,1B	95 Oм	-0,050%
BZT52-C4V3S	W7	4,0В	4,3В	4,6В	95 Ом	-0,035%
BZT52-C4V7S	W8	4,4В	4,7В	5,0В	75 Ом	-0,015%
BZT52-C5V1S	W9	4,8B	5,1B	5,4B	60 Ом	-0,005%
BZT52-C6V8S	WB	6,4B	6,8B	7,2B	8 Ом	0,045%

Как проверить SMD компоненты

Пассивные компоненты: Конденсаторы

ТИП:	Расшифровка Типа:
SC	Ceramic Chip CapacitorКерамический чип конденсатор
Размер (дюймы)	Размер (мм)	Толщина компонента	Ширина ленты	Шаг компонента в ленте	Кол-во в стандартной упаковке(180 мм/7 дюймов)лента бумажная	Кол-во в стандартной упаковке(180 мм/7 дюймов)лента пластиковая
01005	0402	0.2 мм ± 0.03	8 мм	2 мм	20000	—
0201	0603	0.3 мм ± 0.03	8 мм	2 мм	15000	—
0402	1005	0.5 мм ± 0.1	8 мм	2 мм	10000	—
0603	1608	0.8 мм ± 0.1	8 мм	4 мм	4000	—
0805	2012	0.6 – 1.25 мм	8 мм	4 мм	4000	3000
1206	3216	0.6 – 1.25 мм	8 мм	4 мм	4000	3000
1210	3225	1.25 мм – 1.5 мм	8 мм	4 мм	—	3000
1812	4532	2 мм (Макс.)	12 мм	8 мм	—	1000
2225	5664	2 мм (Макс.)	12 мм	8 мм	—	1000

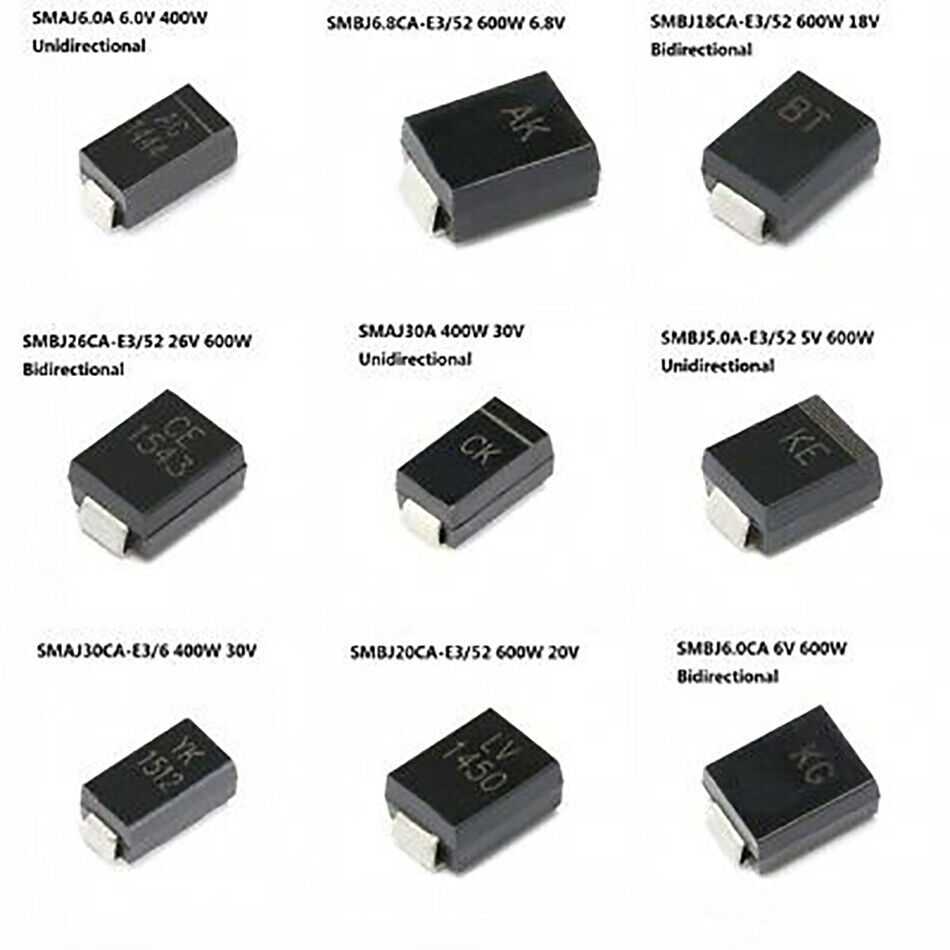

SMD-диоды

Особенность SMD-диодов, монтирующихся прямо на поверхность плат, – невозможность полноценной маркировки из-за небольших размеров. Отсюда – своеобразная система идентификации. Несколько способов различить такие диоды:

Обратить внимание на форму исполнения корпуса. У каждого типа есть характерный внешний вид, например, электролитические конденсаторы цилиндрические, керамические – в форме параллелепипеда.
Свериться с таблицей типоразмеров

Обычно это четыре цифры, которые обозначают габариты резистора в дюймах.

Для каждого типа корпуса и назначения предусмотрена своя система обозначений, что делает расшифровку неудобной.

Полярность SMD-диода

Малый размер также не позволяет разместить привычные различимые обозначения полярностей. При определении катода руководствуются следующим:

• маркировка в виде цветных колец наносится на его сторону;
• некоторые корпуса без цветовых символов имеют паз на стороне катода;
• если на корпусе изображен треугольник, его вершина указывает на отрицательный полюс.

Это помогает избежать путаницы. Чаще всего во всех системах маркировки символы наносят на сторону катода, это справедливо и для SMD-элементов.

Старая система обозначений

В соответствии с системой обозначений, разработанной до 1964 г., сокращенное обозначение диодов состояло из двух или трех элементов
.

Первый элемент
буквенный, Д — диод.

Второй элемент
— номер, соответствующий типу диода: 1…100 — точечные германиевые, 101…200— точечные кремниевые, 201…300 — плоскостные кремниевые, 801…900 — стабилитроны, 901…950 — варикапы, 1001…1100 — выпрямительные столбы. Третий элемент
— буква, указывающая разновидность прибора. Этот элемент может отсутствовать, если разновидностей диода нет.

В настоящее время
существует система обозначений, соответствующая ГОСТ 10862-72. В новой, как и в старой системе, принято следующее разделение на группы по предельной (граничной) частоте усиления (передачи тока) на:

• низкочастотные НЧ (до 3 МГц),
• средней частоты СЧ (от 3 до 30 МГц),
• высокочастотные ВЧ (свыше 30 МГц),
• сверхвысокочастотные СВЧ;

По рассеиваемой мощности:

• маломощные (до 0,3 Вт),
• средней мощности (от 0,3 до 1,5 Вт),
• большой (свыше 1,5 Вт) мощности.

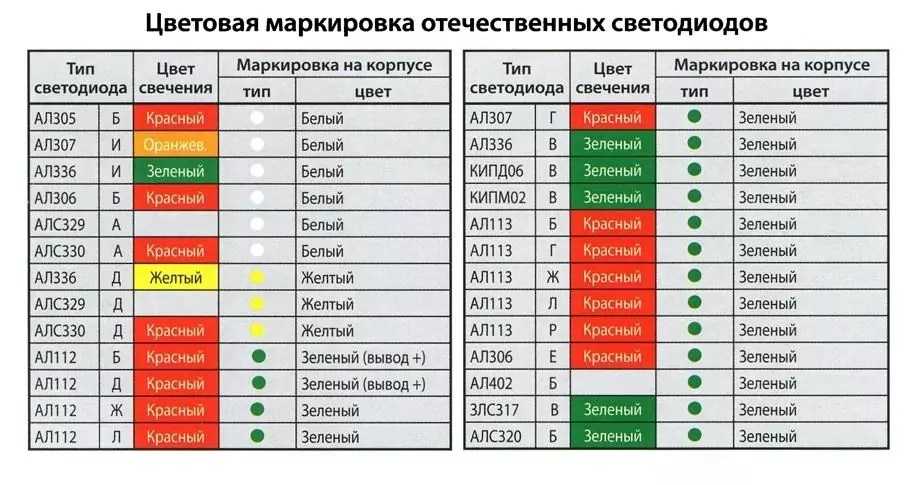

Расшифровка маркировки SMD светодиодов

Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.

Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.

Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт

Диоды полупроводниковые

Быть может, раздел называется несколько тривиально, когда требуется просто типичные диоды отличить от морально устаревших электронных ламп, современнейших SMD модификаций. Рядовые полупроводниковые диоды – легко разрешимое горе радиолюбителя. Боковина цилиндрического корпуса с дисковым основанием, ножками содержит нанесенную краской легко различимую надпись.

Полупроводниковые резисторы. Отличите невооруженным глазом?

Цвет корпуса значения не играет, размер косвенно указывает рассеиваемую мощность. У мощных диодов зачастую в наличии резьба под гайку крепления радиатора. Итог расчета теплового режима показывает недостаток собственных возможностей корпуса, система охлаждения дополняется навесным элементом. Сегодня потребляемая мощность падает, снижая линейные размеры корпусов приборов. Указанное позволило использовать стекло. Новый материал корпуса дешевле, долговечнее, безопаснее.

Первое место занимает буква или цифра, кратко характеризующая материал элемента:

1. Г (1) – соединения германия.
2. К (2) – соединения кремния.
3. А (3) – арсенид галлия.
4. И (4) – соединения индия.

• Вторая буква в нашем случае Д. Диод выпрямительный, либо импульсный.
• Третье место облюбовала цифра, характеризующая применимость диода:

1. Низкочастотные, током ниже 0,3 А.
2. Низкочастотные, током 0,3 – 10 А.
3. Не используется.
4. Импульсные, время восстановления свыше 500 нс.
5. Импульсные, время восстановления 150 – 500 нс.
6. То же, время восстановления 30 – 150 нс.
7. То же, время восстановления 5 – 30 нс.
8. То же, время восстановления 1 – 5 нс.
9. Импульсные, время жизни неосновных носителей ниже 1 нс.

• Номер разработки составлен двумя цифрами, может отсутствовать вовсе. Номинал ниже 10 дополняется слева нулем. К примеру, 07.
• Номер группы обозначается буквой, определяет различия свойств, параметров. Буква часто становится ключевой, указывает рабочее напряжение, прямой ток, прочее.

В дополнение к маркировке справочники приводят графики, по которым решаются задачи выбора рабочей точки радиоэлемента. Указываются сведения о технологии производства, материале корпуса, массе. Помогает информация проектировщику аппаратуры, любителям практического смысла не несет.

Полярность SMD-диода

У радиолюбителей иногда вызывает трудность правильное определение полюсов элемента SMD.

Варианты обозначения полярности:

1. Часто встречается треугольник, вершина которого указывает на катод. Упрощенно этот же символ представляется горизонтальной линией с выступом, обращенным к катоду;
2. Если обозначена только одна полоса, она находится на отрицательном полюсе;
3. У устройств PLLC (в белом пластиковом покрытии) имеется паз на стороне катода.

Из представленных на рисунке SMD-диодов крайний правый не подходит ни под одно описание. В таком случае помогает только просмотр в листе данных.

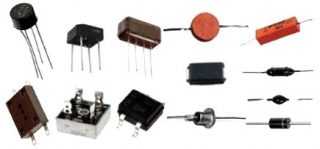

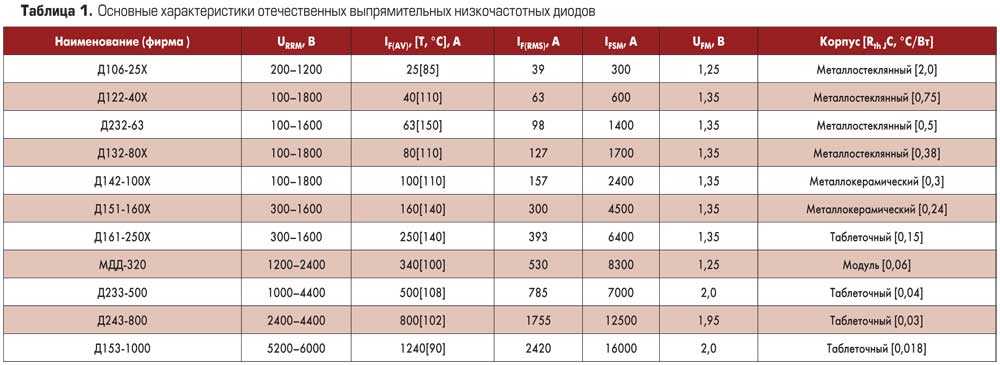

Низкочастотные выпрямительные диоды и мосты

Выпрямительные диоды содержат один p-n-переход и являются относительно простыми полупроводниковыми приборами. В зависимости от рабочей частоты (быстродействия), такие диоды делятся на низкочастотные (до 1 кГц), высокочастотные и импульсные (быстродействующие). При изложении данного раздела будем рассматривать только низкочастотные диоды. Другие группы диодов рассматриваются в следующем разделе. Основные параметры выпрямительных диодов :

• максимально допустимое обратное повторяющееся напряжение U_RRM;
• максимально допустимый выпрямленный прямой средний/прямой эффективный (среднеквадратичный) ток — I_F(AV)/I_F(RMS);
• максимально допустимый импульсный ток I_FMS — для повторяющихся или единичных импульсов диодов (в частности, за 10 мс — половина периода частоты 50 Гц или за 8,3 мс — для частоты 60 Гц);
• прямое падение напряжения на включенном диоде U_FM;
• допустимая рабочая частота fmax.

Максимально допустимая мощность рассеяния, как правило, не задается и определяется стандартными типами корпусов диодов (с определенными значениями теплового сопротивления переход-корпус R_th JC). В большинстве случаев выпрямительные диоды крепятся к теплоотво-дящему радиатору (охладителю), а при таблеточной конструкции корпуса — с двух сторон. Отвод тепла обеспечивается путем естественной конвекции или принудительной вентиляции.

Для сетевых выпрямителей обычно выбираются выпрямительные диоды или мосты с напряжением URRM = 600-800 В для однофазной (~220/230 В) и 800-1000 В для трехфазной (3×~220 В или 3×~380 В) сети переменного тока

При этом приняты во внимание максимальное повышение сетевого напряжения (на +20%), возможные «перекосы» напряжения фаз сети и др

В этом случае особенно важно обеспечить напряжение изоляции выводов относительно корпуса блока, которое должно быть Uisol≥2000 В

Отметим, что, в отличие от других силовых компонентов, в СУ российские разработчики и производители значительно чаще используют силовые выпрямительные диоды отечественных фирм. Отечественные низкочастотные диоды имеют хорошо отработанную технологию, достаточно надежны и сравнительно недороги, например, диоды серий Д1ХХ (Д106-, Д112-, Д122- и т. д.), Д2ХХ (Д232-), Д3ХХ (Д333) и др. Эти диоды перекрывают диапазон напряжений U_RRM = 100-6000 В и токи I_F(AV) = 10-6600 А. Диоды выпускаются в штыревом (металлостеклянные корпуса SD1-SD3, металлокерамические корпуса SD4-SD7), таблеточном и модульном исполнении. Одним из основных производителей силовых диодов и вообще компонентов силовой электроники является ОАО «Электровыпрямитель» (г. Саранск) . Поставка диодов осуществляется многими фирмами-дилерами: ООО «Симметрон», ООО «Платан», ООО «Силовой диод» (г. Москва) и др. В частности, очень широкую номенклатуру силовых диодов поставляет ООО «Энергосистемавтоматика» (г. Москва) .

В таблице 1 приведены основные параметры некоторых низкочастотных выпрямительных диодов отечественных фирм.

Поскольку выпрямительные мосты собраны из выпрямительных диодов, то, естественно, они имеют аналогичный набор параметров. Но поскольку в мосте 2 диода включены последовательно в каждом полупериоде переменного напряжения, параметр U_FM, естственно, имеет большее значение. Приведем для примера параметры мостов фирмы IR:

• однофазный мост 26MBxxA: U_RRM = 200-800 В, I_F(AV) = 25 А, I_FSM = 475 А (10 мс), U_FM= 1,1 В; корпус D-34 A;
• трехфазный мост 110MT120KB: U_RRM = 1200 В, I_F(AV) = 110 А, I_FSM = 950 А (10 мс), пороговое напряжение U_FM0 = 0,81 В; корпус — модуль.

Видео

Стандартная конструкция полупроводникового диода выполнена в виде полупроводникового прибора. В нем имеется два вывода и один выпрямляющий электрический переход. В работе прибора использованы различные свойства, связанные с электрическими переходами. Вся система соединена в едином корпусе из пластмассы, стекла, металла или керамики. Часть кристалла с более высокой концентрацией примесей носит название эмиттера, а область, имеющая низкую концентрацию, называется базой. Маркировка диодов и схема обозначений применяются в соответствии с их индивидуальными свойствами, конструктивными особенностями и техническими характеристиками.

Пайка чип-компонентов

В домашних условиях чип-компоненты можно паять только до определённых размеров, более-менее комфортным для ручного монтажа считается типоразмер 0805. Более миниатюрные компоненты паяются уже с помощью печки. При этом для качественной пропайки в домашних условиях следует соблюдать целый комплекс мер.

Печатные платы современного вида выглядят не так, как их предшественницы. Практически исчезли знакомые детали с ножками, вставленными в отверстия. Их заменили совсем крошечные компоненты, припаянные поверх платы к специально созданным контактным площадкам. Они именуются SMD (англ. Surface Mounted Device, или устройство, монтируемое на поверхность).

Такие детали намного удобнее — исключается целая и весьма точная операция сверления отверстий при изготовлении платы, достигается компактность. При этом, миниатюрный размер не позволяет нанести на них подробное и привычное наименование. Маркировка SMD диодов выполнена в виде кодовых обозначений, о которых надо поговорить подробнее.

Определение и разновидности диодов

Диод — электронная двухэлектродная деталь, проводимость которой изменяется в зависимости от полярности подающегося напряжения. Вольтамперная характеристика нелинейная, несимметричная, в отличие от терморезисторов и ламп накаливания.

Элемент состоит из деталей:

• коробка в форме вакуумной колбы из металла, керамики, стекла;
• катод для эмиссии свободных электронов;
• анод для приемки носителей;
• нагреватель — раскаляющаяся нить;
• кристалл из кремния или германия с границей (р-n переходом).

По технологическим свойствам и строению выделяют виды:

• точечные (плоскостные);
• импульсные;
• выпрямители;
• универсальные;
• в отдельной категории: тиристоры, фотодиодные и светодиодные.

Проверим ваши знания. Плюсовой вывод диода называется:

Анод
80.2%

Катод
18.03%

Электрод
1.77%

Проголосовало: 1470

Материал изготовления

При производстве применяют германий, кремний, арсенид галлия, фосфид индия, селен. Первые три вида используют чаще всего.

Особенности материалов:

• Кристаллы из германия имеют большой коэффициент проводимости при малом вольтаже, материал дорогой и редкий.
• Кремний имеет повышенное напряжение смещения, равное 0,7 В (у германия 0,3 В), он более простой в обработке и распространенный.
• Химическая комбинация мышьяка и галлия отличается высокой напряженностью электрополя пробоя, работает при повышенной мощности, приборы более радиационностойкие.

Площадь перехода

Левый слой (n) пропускает отрицательные электроны, а правый (p) характеризуется дырочной проводимостью. Ток возникает при изменении положения дырок. При касании пластов с разной проводимостью из-за диффузии электроны перемещаются в p-область, а дырки — в n-зону. В итоге граничный слой n-зоны получает положительный заряд, а аналогичный слой p-области — отрицательный.

Типы диодов по размеру перехода:

• плоскостные в форме одной пластины с двумя зонами примесной проводимости;
• точечные с малой площадью перехода для слабых токов;
• микросплавные с соединенными монокристаллами n и p типа.

Технические параметры

Рабочий температурный интервал показывает зависимость сопротивления диода от изменения температуры. Для германиевых кристаллов диапазон составляет -60° — +70°С, а кремниевых — -60° — +125°С. При снижении температуры увеличивается опасность механического повреждения, и повышается обратное и прямое сопротивление диода.

Допустимое обратное напряжение означает величину, когда p-n переход получает пробой. Показатель зависит от удельного сопротивления, ширины перехода и температуры проводника. Повышают допустимое обратное напряжение последовательным подключением диодов.
