Пара Шиклаи и каскодная схема
Другое название составного полупроводникового триода – пара Дарлингтона. Кроме неё существует также пара Шиклаи. Это сходная комбинация диады основных элементов, которая отличается тем, что включает в себя разнотипные транзисторы.
Что до каскодной схемы, то это также вариант составного транзистора, в котором один полупроводниковый триод включается по схеме с ОЭ, а другой по схеме с ОБ. Такое устройство аналогично простому транзистору, который включён в схему с ОЭ, но обладающему более хорошими показателями по частоте, высоким входным сопротивлением и большим линейным диапазоном с меньшими искажениями транслируемого сигнала.
Datasheets
Просмотр и загрузка
Datasheet TIP125, TIP126,TIP127
PDF, 351 Кб, Язык: анг., Версия: A, Файл закачен: 29 июл 2021, Страниц: 7PNP Epitaxial Darlington Transistor
Выписка из документа
TIP125 / TIP126 / TIP127
PNP Epitaxial Darlington Transistor
Equivalent Circuit Features C • Medium Power Linear Switching Applications
• Complementary to TIP120 / TIP121 / TIP122 B TO-220 1 R1 1.Base 2.Collector 3.Emitter R2 R1 ≅ 8kΩ
R2 ≅ 0.12kΩ E Ordering Information
Part Number Top Mark Package Packing Method TIP125 TIP125 TO-220 3L (Single Gauge) Bulk TIP125TU TIP125 TO-220 3L (Single Gauge) Rail TIP126 TIP126 TO-220 3L (Single Gauge) Bulk TIP126TU TIP126 TO-220 3L (Single Gauge) Rail TIP127 TIP127 TO-220 3L (Single Gauge) Bulk TIP127TU TIP127 TO-220 3L (Single Gauge) Rail Absolute Maximum Ratings
Stresses exceeding the absolute maximum ratings may damage the device. The device may not function or be operable above the recommended operating conditions and stressing the parts to these levels is not recommended. In addition, extended exposure to stresses above the recommended operating conditions may affect device reliability. The
absolute maximum ratings are stress ratings only. Values are at TC = 25°C unless otherwise noted. Symbol
VCBO Parameter Value Collector-Base Voltage TIP125 -60 TIP126 -80 TIP127 -100 TIP125 -60 TIP126 -80 TIP127 -100 Unit
V VCEO Collector-Emitter Voltage V VEBO Emitter-Base Voltage -5 V IC Collector Current (DC) -5 A ICP Collector Current (Pulse) -8 A IB Base Current (DC) -120 mA TJ Junction Temperature 150 °C -65 to 150 °C TSTG Storage Temperature Range 2001 Fairchild Semiconductor Corporation
TIP125 / TIP126 / TIP127 Rev. 1.1.0 www.fairchildsemi.com
1 TIP125 / TIP126 / TIP127 — PNP Epitaxial Darlington Transistor November 2014 Values are at TC = 25°C unless otherwise noted. Symbol
PC Parameter Value Collector Dissipation (TA = 25°C) 2 Collector Dissipation (TC = 25°C) 65 Unit
W Electrical Characteristics
Values are at TC = 25°C unless otherwise noted. Symbol Parameter Conditions
TIP125 VCEO(sus) ICEO Collector-Emitter Sustaining
TIP126
Voltage
TIP127
Collector Cut-Off Current ICBO Collector Cut-Off Current IEBO Emitter Cut-Off Current hFE DC Current Gain(1) Max. Unit -60
IC = -100 mA, IB = 0 -80 V -100 TIP125 VCE = -30 V, IB = 0 -2 TIP126 VCE = -40 V, IB = 0 -2 TIP127 VCE = -50 V, IB = 0 -2 TIP125 VCB = -60 V, IE = 0 -1 TIP126 VCB = -80 V, IE = 0 -1 TIP127 VCB = -100 V, IE = 0 -1 VEB = -5 V, IC = 0 -2 VCE = -3 V, IC = -0.5 A 1000 VCE = -3 V, IC = -3 A 1000 mA mA
mA IC = -3 A, IB = -12 mA -2 IC = -5 A, IB = -20 mA -4 Base-Emitter On Voltage(1) VCE = -3 V, IC = -3 A -2.5 V Output Capacitance VCB = -10 V, IE = 0,
f = 0.1 MHz 300 pF VCE(sat) Collector-Emitter Saturation Voltage(1) VBE(on)
…
Аналоги КТ315
У транзистора имеется как отечественная замена, так и заграничная. Начнем с первой. Это КТ3102 (ТО-92). Он тоже кремниевый, с npn структурой, но с большей температурой (до +150 С), другим расположением диодов и более высокими электрическими возможностями. Можно сказать, что они, относительно, одинаковы.
Иностранные заменители: ВС547 (npn, высокочастотный (примерно в 300 МГц, когда у КТ315 — 250 МГц), расположение диодов как у КТ3102, температура до +150 С), PN2222 (300 МГц, цоколевка соответствует предыдущей, остальные характеристики примерно одинаковы с КТ315), 2SC9014 (температура от -55 С до +150 С, 270 МГц). Раньше зарубежные транзисторы выходили с корпусом КТ-13, но на данный момент таких уже не существует.

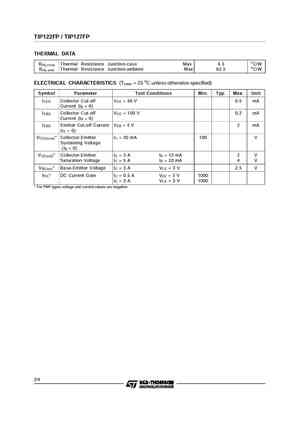

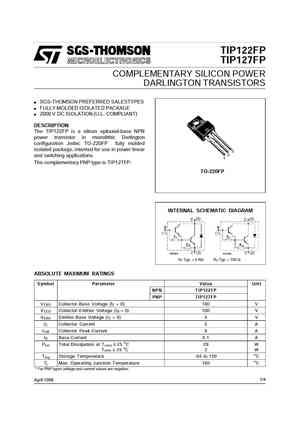

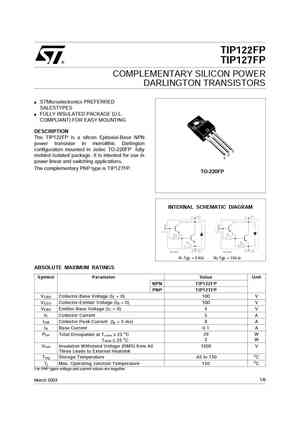

TIP122FP Datasheet (PDF)
0.1. tip122fp tip127fp.pdf Size:270K _st
TIP122FPTIP127FPCOMPLEMENTARY SILICON POWER DARLINGTON TRANSISTORS STMicroelectronics PREFERREDSALESTYPES FULLY INSULATED PACKAGE (U.L.COMPLIANT) FOR EASY MOUNTINGDESCRIPTION The TIP122FP is a silicon Epitaxial-Base NPNpower transistor in monolithic Darlingtonconfiguration mounted in Jedec TO-220FP fully32molded isolated package. It is intented for use in1pow
0.2. tip122fp tip127fp .pdf Size:29K _st
TIP122FPTIP127FPCOMPLEMENTARY SILICON POWERDARLINGTON TRANSISTORS SGS-THOMSON PREFERRED SALESTYPES FULLY MOLDED ISOLATED PACKAGE 2000 V DC ISOLATION (U.L. COMPLIANT)DESCRIPTIONThe TIP122FP is a silicon epitaxial-base NPNpower transistor in monolithic Darlingtonconfiguration Jedec TO-220FP fully moldedisolated package, intented for use in power linear32and switching a

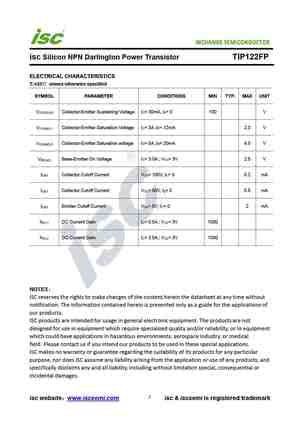

0.3. tip122fp.pdf Size:217K _inchange_semiconductor
isc Silicon NPN Darlington Power Transistor TIP122FPDESCRIPTIONHigh DC Current Gain-: h = 1000(Min)@ I = 3AFE CCollector-Emitter Sustaining Voltage-: V = 100V(Min)CEO(SUS)Low Collector-Emitter Saturation Voltage-: V = 2.0V(Max)@ I = 3ACE(sat) C= 4.0V(Max)@ I = 5ACComplement to Type TIP127FPMinimum Lot-to-Lot variations for robust deviceperformance and rel
Аналоги
Транзистор TIP127 имеет много зарубежных аналогов. Приведем устройства, которые имеют такой же корпус, расположение выводов, электрические и функциональные характеристики: 2N6035, 2N6040, 2N6041, 2N6042, 2SB673, 2SB791, ECG26, TIP125, TIP126. На данные приборы можно менять без внесения изменений в электрическую схему.
Существуют похожие транзисторы, которыми можно заменить рассматриваемый, но некоторые электрические параметры могут отличаться: 2SB1024, 2SB676, BD332, BD334, BDT60B, BDW24C, BDW64C, KSB601, KTB1423, NSP702, TIP627.
Имеется также отечественный аналог TIP127 — КТ8115А.
Рекомендуемая комплементарная пара – TIP122.
Проверка работоспособности КТ315
Иногда КТ315 может быть нерабочим из-за пробитого или закороченного перехода, поэтому перед использованием стоит проверить его np-переходы мультиметром. Отрицательный щуп прикрепляется к базе, а положительный — на выбор (коллектор или эмиттер). Если диоды исправны, то их значения должны быть не близки нулю, а также отсутствие пищания мультиметра.
Проверка работоспособности КТ361
Поскольку эти транзисторы часто применяются вместе, то исправность КТ361 тоже нужно узнать
Очень важно запомнить, что КТ361 противоположен 315, из-за чего работа должна совершаться наоборот. Здесь отрицательный щуп прикрепляется к коллектору (или эмиттеру), а положительный — к базе
Показатели должны быть не близки к нулю, мультиметр не должен сигнализировать (как и в предыдущем разделе).
Распиновка

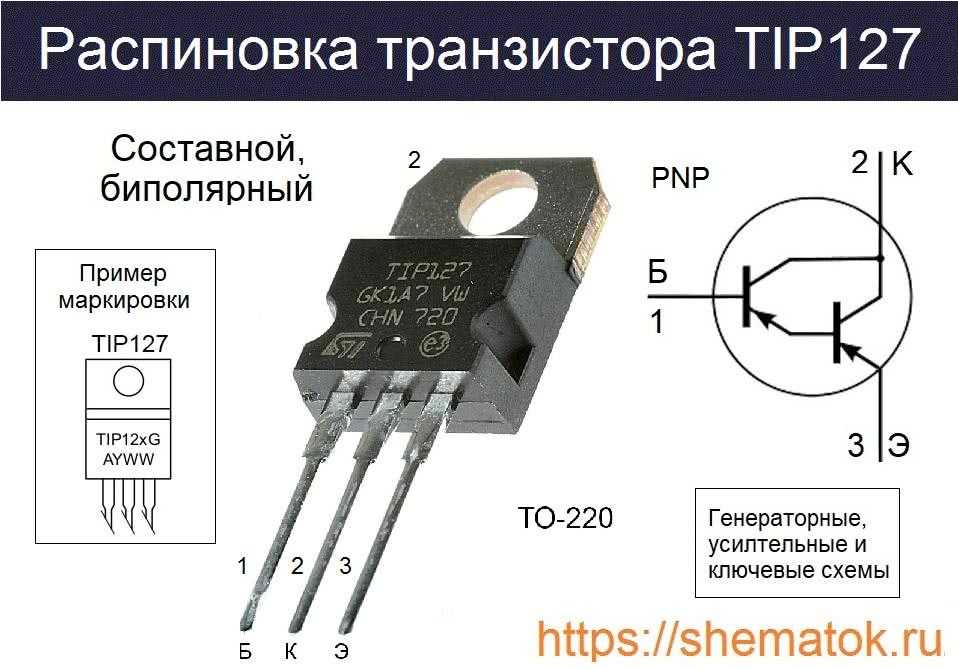

Цоколевка у TIP127 следующая. Большинство фирм производителей изготавливают данный транзистор в корпусе ТО-220 с жесткими выводами. Материал корпуса пластмасса. Первый вывод слева, если смотреть со стороны маркировки является базой, второй коллектором, третий эмиттером. Коллектором также является металлическое основание.
Но есть и исключения из правил. Так, компания Unisonic Technologies выпускает данный прибор в другом пластовом корпусе ТО-126. Первая ножка рассматриваемого устройства – эмиттер, вторая – коллектор, третья – база.
Маркировка
На лицевой стороне корпуса транзистора наносится маркировка. На ней расположены такие сведения:
- название устройства (TIP127);
- буква G означает, что прибор не содержит свинца;
- А – место сборки;
- год выпуска;
- рабочая неделя.
Справка об аналогах биполярного низкочастотного npn транзистора TIP122.
Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора TIP122 .
Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.
Можно попробовать заменить транзистор TIP122 транзистором 2SD633; транзистором 2SD970; транзистором ECG261; транзистором TIP121;
транзистором TIP120; транзистором RCA122; транзистором TIP622; транзистором TIP121; транзистором 2SC1883; транзистором 2SD1196; транзистором 2SD686; транзистором 2SD970; транзистором 2SD460; транзистором 2SD1414;
дата записи: 2017-08-14 04:00:51
дата записи: 2017-10-09 13:23:17
дата записи: 2019-05-18 11:56:53
Особенности работы устройства
У составных транзисторов постепенное уменьшение напряжения вдоль проводника на переходе база-эмиттер вдвое превышает стандартное. Уровень уменьшения напряжения на открытом транзисторе примерно равен тому падению напряжения, которое имеет диод.
По данному показателю составной транзистор сходен с понижающим трансформатором. Но относительно характеристик трансформатора транзистор Дарлингтона обладает гораздо большим усилением по мощности. Подобные транзисторы могут обслуживать работу переключателей частотой до 25 Гц.
Система промышленного выпуска составных транзисторов налажена таким образом, что модуль полностью укомплектован и оснащён эмиттерным резистором.
Технические характеристики
Приведем технические характеристики на транзистор TIP122. Основными для данного устройства считаются:
- Предельное напряжение между коллектором и эмиттером — 100 В;
- Максимальное напряжение между коллектором и базой — 100 В;
- Допустимое напряжение между эмиттером и базой — 5 В;
- Рассеиваемая мощность до 65 Вт;
- Коэффициент усиления по току (hfe) от 1000;
- Максимальный ток коллектора — 8 А;
- Диапазон рабочих температур -65…+160 0 С, у кристалла до 150 0 С.
Электрические
При проектировании схем с транзистором TIP122 нужно учитывать, что прибор не должен работать в условиях, превышающих рекомендуемые производителем. Длительное воздействие напряжений, выше этих значений, может отрицательно сказаться на работоспособности устройства. Ниже, в таблице, приведены его электрические параметры для температуры 25 0 С.
Обязательно обращайте внимание на температурные показатели
Как проверить транзистор Дарлингтона
Самый простой способ проверки составного транзистора заключается в следующем:
- Эмиттер подсоединяется к «минусу» источника питания;
- Коллектор подсоединяется к одному из выводов лампочки, второй её вывод перенаправляется на «плюс» источника питания;
- Посредством резистора к базе передаётся плюсовое напряжение, лампочка светится;
- Посредством резистора к базе передаётся минусовое напряжение, лампочка не светится.
Если всё получилось так, как описано, то транзистор исправен.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Усилитель на КТ315
Для создания усилителя, представленного на схеме, нужен один КТ315, один конденсатор (1 мкФ), один резистор и mini Jack.
На схеме видно, что отрицательное питание и один из двух ходов mini Jack надо припаять к эмиттеру (левая ножка).
Ко второму ходу mini Jack присоединяем “плюсом” конденсатор, а его “минус” припаиваем к базе. Дальше мы переходим к резистору. Одна его сторона должна быть прикреплена к первому колоночному проводу (другой ход колоночного провода — к коллектору), а второй — к отрицательному ходу конденсатора. К соединению провода от колонки и резистора добавляется плюсовой провод.
Теперь можно вставлять разъем в колонку и наслаждаться улучшенным и громким звуком.
Биполярный
Как проверить биполярный транзистор мультиметром? В первую очередь нужно выяснить, к какому из двух подтипов — npn или pnp он относится. Для этого вспомним, что же вообще такое биполярный транзистор.
Это полупроводниковый элемент, в котором реализован так называемый npn или pnp переход. N-p-n — это переход «электрон — дырка — электрон», p-n-p, соответственно, наоборот, «дырка — электрон — дырка».
Конструктивно он состоит из трех частей — эмиттера, коллектора и базы. Фактически биполярник — это два сопряженных обыкновенных диода, у которых база является общей точкой соединения.
На схеме pnp транзистор отличается от своего npn-собрата направлением стрелки в круге — стрелки эмиттерного перехода. У схемы p-n-p она направлена к базе, у n-p-n — наоборот.
Эту разницу нужно знать для проверки биполярного транзистора. Pnp-схема открывается приложением к базе отрицательного напряжения, npn — положительного. Но перед этим необходимо выяснить, какой из контактов проверяемого транзистора является базой, какой эмиттером, а какой коллектором.
Инструкция здесь может быть следующая:
- красный (плюсовой) щуп подключается к первому попавшемуся выводу, например левому, черным (минусовым) поочередно касаются центрального и правого. Фиксируют значение «1» на центральном, и 816 Ом, например, на правом;
- красный щуп мультиметра закорачивают с центральным контактом, черный — поочередно с боковыми. Прибор выдает «1» на левом и какое-либо значение, допустим, 807 — на правом;
- при контакте красного щупа мультиметра с правым выводом, а черного — с левым и центральным получаем в обоих случаях «1». Это означает, что база определена — это и есть правый контакт транзистора. А сам транзистор — pnp-типа.
В принципе, этого достаточно, чтобы сказать, что транзистор исправен. Теперь, чтобы проверить его структуру и конкретное расположение эмиттера и коллектора, закорачиваем черный (минусовой) щуп мультиметра с базой, а красный — по очереди с левым и центральным контактом.
Тот контакт, что дает меньшую величину сопротивления, будет коллекторным (в нашем случае 807 Ом). Тот, что большую — 816 Ом — является эмиттерным.
Проверка транзистора npn типа происходит так же, только к базе прикладывается плюсовой контакт.
Это способ проверки p-n переходов между базой и коллектором и базой и эмиттером. Показания мультиметра могут быть разными, в зависимости от типа транзистора, но всегда будут лежать в пределах 500-1200 Ом.
Для завершения испытания коснитесь щупами эмиттера и коллектора. Исправный элемент при этом будет выдавать бесконечно большое сопротивление вне зависимости от своего типа, как бы вы ни меняли полярность. Если значение на экране отличается от «1» — один из переходов пробит, деталь непригодна к работе.
