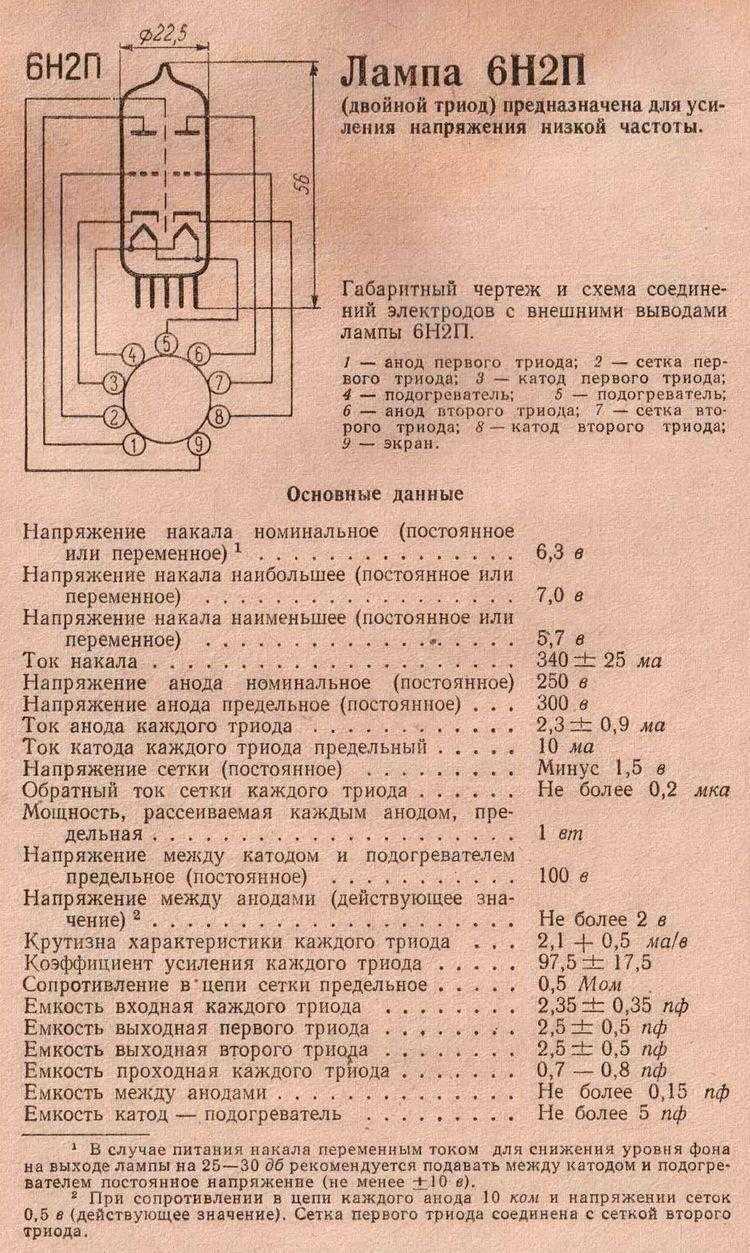

Характеристики лампы 6н2п

Что такое автоматическое и фиксированное смещение электронной лампы?

Отрицательное смещение на сетке лампы нужно для того, чтобы установить правильный режим работы, при котором лампа могла бы эффективно усиливать сигнал. Если на сетку не подавать отрицательное смещение относительно катода, то лампа всегда будет полностью открыта и через нее будет протекать всегда максимальный ток. Это значит, что в случае маломощной лампы. она просто не сможет усиливать сигнал, а в случае с мощной выходной лампой она даже может раскалиться и выйти из строя. Поэтому на сетку лампы должно быть подано некоторое отрицательное напряжение относительно ее катода, которое частично «закрывает» лампу, уменьшая ее ток покоя. В случае с фиксированным смещением катод лампы соединяется с «землей» (обычно через резистор сопротивлением 1 Ом для контроля тока через лампу) а на управляющую сетку лампы через дополнительный резистор подается отрицательное напряжение от отдельного выпрямителя. желательно также стабилизировать это напряжение и обеспечить его регулировку, чтобы иметь возможность подстраивать ток покоя ламп.

При автоматическом смещении все гораздо проще. Мы просто включаем в цепь катода дополнительный резистор небольшого сопротивления. В случае схемы нашего предварительного усилителя — это резистор R6. При этом ток, проходящий через лампу создает на этом резисторе некоторое небольшое напряжение, которое как бы «приподнимает» потенциал катода относительно «земли». Поскольку сетка лампы соединена с «землей» через резистор R2, то на сетке получается отрицательный потенциал относительно катода лампы (НЕ относительно земли, а именно относительно катода!). Сопротивление резистора R6 отличается для разных типов ламп, и берется из справочника по конкретной лампе. То есть номинал этого резистора — это фактически один из параметров лампы. если мы хотим использовать лампу 6Н23П то должны использовать резистор на 680 Ом. Для лампы 6Н23П нужно установить резистор на 1.5К.

При использовании рекомендованного резистора нужное напряжение смещения создается автоматически. Поэтому данный тип смещения и называется «автоматическое смещение». если по каким-то причинам начинает возрастать ток через лампу, одновременно увеличивается и падение напряжения на катодном резисторе, и лампа немного более закрывается, ограничивая ток.

Преимущества автоматического смещения перед фиксированным — это простота и дешевизна (не нужен дополнительный выпрямитель и дополнительная обмотка силового транса), и большая стабильность работы, автоматическая подстройка смещения при колебаниях напряжения питания. Поэтому такое включение всегда используется в маломощных каскадах предварительного усиления.

Недостатки заключаются в том, что мы вводим в цепь лампы дополнительное сопротивление. Это уменьшает максимальную выходную мощность. Если в усилителе небольшой мощности (как в этой статье) это практически не заметно, то в ламповых усилителях на 50 — 100 Вт это уже создает проблемы. Поэтому выходные каскады мощных ламповых усилителей всегда строятся по схеме с фиксированным смещением. Второе неудобство — необходимость каждый раз при замене ламп подстраивать их ток покоя, регулируя напряжение смещения специальными построечными резисторами.

Кроме того вводя в цепь катода лампы резистор, мы создаем местную отрицательную обратную связь по переменному току, которая сильно уменьшает усиление лампы. Для устранения этой обратной связи параллельно резистору включается конденсатор большой емкости. В нашей схеме это «электролит» С2. Он должен быть рассчитан на напряжение 16 — 25 вольт.

↑ Плата для навесного монтажа

Хочу обратить внимание на свой нестандартный способ создания плат. Дело в том, что я не травлю печатку, я нарезаю фольгу на текстолите на квадраты размерами 2 см х 1 см и придумываю схему распайки деталей. Например:

Например:

Схема, по которой я впаивал детали на плату. Чёрточки между квадратами — это перемычки. Так же есть более длинные соединения, они нарисованы как линии. Стрелочки на квадратах обозначают место, к которому будут припаиваться провода от панелек ламп, или питание и т.п. Например, 3L1 означает, что туда припаивается 3-й вывод первой лампы (6Н1П), 8L2 означает, что туда припаивается 8-й вывод 2-й лампы (6П36С). Т.е. первая цифра — это номер вывода, буква просто разделяет, а вторая цифра — это номер лампы. Я не предлагаю вам делать также, просто этот метод простой и экономит время и деньги. Получается «навесом» на текстолите.

Вот плата, что у меня получилась

Лампы 6-вольтовой серии

Лампы 6-вольтовой серии

Также это изделие может называться: tube of 6-volt series.

Лампа 6-вольтовой серии предназначены для усиления токов, напряжений, мощности, а также для детектирования токов высокой частоты.

Лампы имеют следующие доступные к заказу модификации:

Маркировка	Количество	Маркировка	Количество
Частотно-преобразовательные лампы	Двойные тетроды и пентоды
6А2П	400 шт.	6Р2П	269 шт.
6А7	120 шт.	6Р3С-1	72 шт.
6А8	79 шт.	6Р4П	321 шт.
Диод-пентоды	Триод-пентоды
6Б8	122 шт.	6Ф1П	950 шт.
Лампы с вторичной эмиссией	6Ф3П	50 шт.
6В1П	71 шт.	6Ф4П	600 шт.
6В2П	55 шт.	6Ф5П	400 шт.
6В3С	11 шт.	6Ф6С	10 шт.
Диод-триоды	6Ф12П	518 шт.
6Г2	156 шт.	Двойные диоды
6Г7	16 шт.	6Х2П	1407 шт.
Триод-гептоды	6Х2П-ЕВ	2113 шт.
6И1П	400 шт.	6Х6С	869 шт.
6И1П-ЕВ	200 шт.	6Х7Б	18 шт.
Пентоды с удлиненной характеристикой	6Х7Б-В	11 шт.
6К3	386 шт.	6Х7Б-ВР	12 шт.
6К4	17 шт.	Тетроды
6К4П	70 шт.	6Э5П	123 шт.
6К4П-ЕВ	1704 шт.	6Э5П-И	153 шт.
6К4П-ЕР	593 шт.	6Э6П-ДР	144 шт.
6К6А-В	10 шт.	6Э6П-Е	180 шт.
6К7	89 шт.	6Э12Н-В	110 шт.
6К13П	1100 шт.	6Э15П	174 шт.
Лампы с поперечным отклонением луча
6Л7	18 шт.

Условные обозначения

Лампа 6-вольтовой серии 6А(Б, В, Г, И, К, Л, Р, Ф, Х, Э)1А(Б, Г, Д, К, Л, Н, П, С)-В(Д, Е, И, Р), где:

6 — число, определяющее напряжение накала лампы в вольтах (округленно).

Тип лампы:

— А — частотно-преобразовательная лампа (6А2П, 6А7, 6А8);

— Б — диод-пентод (6Б8);

— В — лампа со вторичной эмиссией (6В1П, 6В2П, 6В3С);

— Г — диод-триод (6Г2, 6Г7);

— И — триод-гептод (6И1П, 6И1П-ЕВ);

— К — пентод с удлиненной характеристикой (6К3, 6К4, 6К4П, 6К4П-ЕВ, 6К4П-ЕР, 6К6А-В, 6К7, 6К13П);

— Л — лампа с поперечным отклонением луча (6Л7);

— Р — двойной тетрод и двойной пентод (6Р2П, 6Р3С-1, 6Р4П);

— Ф — триод-пентод (6Ф1П, 6Ф3П, 6Ф4П, 6Ф5П, 6Ф12П, 6Ф6С);

— X — двойной диод (6Х2П, 6Х2П-ЕВ, 6Х6С, 6Х7Б, 6Х7Б-В, 6Х7Б-ВР);

— Э — тетроды (6Э12Н-В, 6Э5П, 6Э5П-И, 6Э6П-ДР, 6Э6П-Е, 6Э15П).

1 — число порядкового номера триода (все возможные варианты приведены в таблице с модификациями).

Конструктивное оформление лампы:

— А — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — от 4 мм до 8 мм);

— Б — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — от 8 мм до 10,5 мм);

— Г — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — не менее 10,5 мм);

— Д — металлостеклянная оболочка с дисковыми впаями;

— К — керамическая оболочка;

— Л — замковый цоколь, устраняющий выпадание лампы из гнезда;

— Н — металлокерамическая оболочка миниатюрных и сверхминиатюрных ламп;

— П — стеклянная оболочка миниатюрных (пальчиковых) ламп (диаметр баллона 19 мм и 22,5 мм);

— С — стеклянная оболочка с цоколем или без цоколя (диаметр баллона — не менее 24 мм).

Лампы, отличающиеся от основных типов дополнительными свойствами:

— В — лампы повышенной надежности и механической прочности;

— Д — лампы особо долговечные (долговечность — не менее 10 000 ч);

— Е — лампы повышенной долговечности (долговечность — от 3000 ч до 10 000 ч);

— И — лампы, предназначенные для работы в импульсном режиме;

— Р — лампы повышенной надежности.

Приемно-усилительные лампы представляют собой электровакуумные приборы, состоящие из нескольких электродов-анода, катода и сетки, заключенных в газонепроницаемую оболочку (баллон), внутри которой создан вакуум.

Варианты исполнения ламп 6-вольтовой серии в зависимости от вида приёмки:

— отдел технического контроля — ОТК;

— особо стойкие — ОС;

— приемка заказчика — ПЗ;

— военная приемка — ВП.

Продолжаем рассматривать схему усилителя. Разделительные конденсаторы.

Итак, входной сигнал усиливается первой лампой и с ее катода через разделительный конденсатор С5 подается на сетку выходной лампы. В усилителях, претендующих на гордое звание Hi-End (хотя до сих пор не определены критерии попадания усилителя в эту «секту») в качестве разделительных конденсаторов принято использовать только качественные пленочные конденсаторы, специально изготовленные для Hi-End аудио. Но такие кондеры очень дорогие и вообще-то целесообразность их применения в таких усилителях как наш («слепила из того что было») вызывает большие сомнения. Как компромисс можно использовать недорогие и качественные конденсаторы Wima.

Я использовал советские фторопластовые конденсаторы типа ФТ из своих запасов. Это реально лучшие из советских кондеров, которые можно использовать в цепях прохождения звука.

Советский конденсатор ФТ с фторопластовой изоляцией

Нужно иметь в виду, что все разделительные конденсаторы должны быть на напряжение не менее 250 вольт. а еще лучше 300-400.

Вообще я не советую вам особо заморачиваться с крутыми конденсаторами для этой конструкции. Вы можете использовать любые конденсаторы нужных номиналов и на подходящее напряжение, cледуя следующим двум правилам:1. Это ни в коем случае не должен быть электролитический конденсатор.2. Это ни в коем случае не должен быть керамический конденсатор.

Можно применять любые пленочные отечественные или зарубежные кондеры, или даже бумажные, которые были популярны в старой ламповой технике. Отлично работают конденсаторы типа «бумага в масле».

Конструкция и налаживание

При монтаже усилителя следует выполнить два условия: все заземляемые цепи усилителя соединить с шасси в одной точке, лучше всего около первой лампы пли входного гнезда, а отрицательные выводы конденсаторов фильтра подключить к катодным резисторам тех ламп, анодное напряжение которых они фильтруют.

Закончив сборку, усилитель можно включить в сеть, предварительно вынув из него все лампы. В первую очередь с помощью вольтметра рекомендуется проверять напряжения питания анодов +510 В, экранирующих сеток +270 В и смещения -80 В выходных ламп. Затем потенциометрами R20 и R23 установить на управляющих сетках 6РЗС напряжение -45 В.

После этого можно вставить лампы 6РЗС и резисторами R20 и R23 установить ток катода равным 25 мА. Такому току соответствует падение напряжения 0,25 В на резисторах R31 и R32. Далее вставляют лампы 6Н6П и 6Н1П и проверяют параметры усилителя. Если усилитель возбуждается, следует поменять местами концы вторичной обмотки выходного трансформатора.

Затем с помощью резистора R7 по измерителю нелинейных искажений устанавливают минимум нелинейных искажений при выходной мощности 70…80 Вт. При отсутствии измерителя нелинейных искажений, по осциллографу следует установить одинаковые амплитуды напряжений на резисторах R31 и R32, чему приблизительно н соответствует минимум искажений.

Если емкости переходных конденсаторов С5, С6 и C8, C9 или сопротивления резисторов R11, R12, R22, R24 меньше требуемых, усилитель может возбудиться на низких частотах. Возбуждение устраняется подбором емкости конденсатора С3.

В любом случае самовозбуждение можно устранить, увеличивая сопротивление резистора R30 и, таким образом уменьшая глубину отрицательной обратной связи. Но здесь надо считаться с неизбежным увеличением нелинейных искажений, уровня фона и чувствительности усилителя.

Принципиальная схема

Как видно из рис. 1, связь с антенной на обоих диапазонах — индуктивная. Входной контур в диапазоне средних волн образуют катушка индуктивности L2 и конденсаторы С2, С6, а в длинноволновом диапазоне — катушка L1 и конденсаторы СЗ, С4 и Сб.

Лампа Л1 работает одновременно в трех каскадах. Гептодная часть используется для преобразования частоты, а триодная выполняет функции усилителя про межуточной частоты и предварительного усилителя низкой частоты.

Гетеродин смонтирован по схеме с емкостной обратной связью. Контур гетеродина средневолнового диапазона образован катушкой L5 и конденсаторами С7, С8, С10 и С12.

В контур гетеродина длинных волн входят катушка L6 и конденсаторы С7, С9, C11, С12 и С13. Резисторы утечки сетки R1 R2 образуют делитель с которого отрицательное напряжение подается на первую сетку гептодной части лампы. Напряжение сигнала подводит« к первой сетке (2) гептодной части лампы, а напряжение гетеродина — к третьей сетке (7).

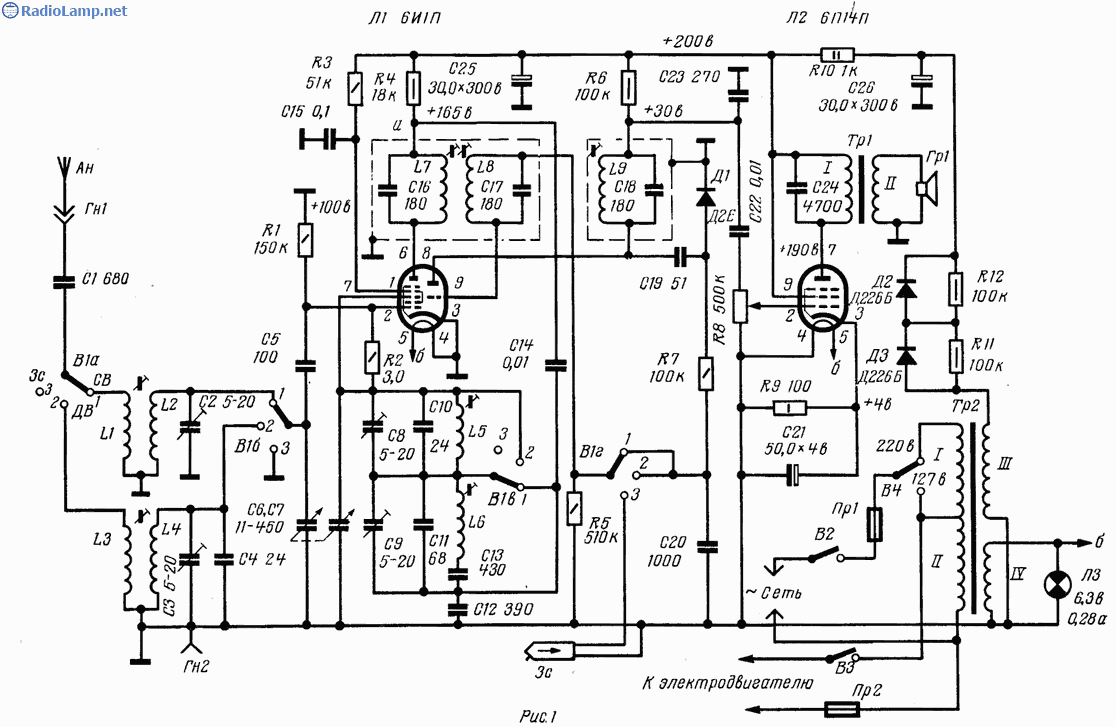

Рис. 1. Принципиальная схема супергетеродина на лампах 6И1П, 6П14П.

В результате процесса преобразования колебания промежуточной частоты выделяются на контуре L7, С16 фильтра промежуточной частоты. Со вторичного его контура L8, C17 напряжение промежуточной частоты подводится к управляющей сетке (9) триодной части лампы Л1, усиливается и выделяется анодным контуром L9, С18.

В качестве детектора в приемнике используется германиевый диод Д1 типа Д2Е, на который через конденсатор С19 подается напряжение промежуточной частоты.

Нагрузкой детектора служат резисторы R5 и R7. Резистор R7 совместно с конденсатором С20 образуют фильтр, который уменьшает падение напряжения высокой частоты на резисторе R5.

Напряжение низкой частоты с резистора R5 через контур L8, С17 подается на управляющую сетку триодной части лампы Л1 (9). Усиленное напряжение низкой частоты с резистора R6 через конденсатор С22 подается на регулятор громкости R8, с движка которого оно подводится к управляющей сетке (2) оконечной лампы Л2.

В анодную цепь этой лампы включена первичная обмотка / выходного трансформатора Тр1. Ко вторичной его обмотке II подключен громкоговоритель Гр1 типа 1ГД-9, 1ГД-5 илн 1ГД-6.

Переключение антенных катушек L1, L3 и соответствующих им сеточных контуров L2, С2, С6 (СВ) и L4, СЗ, С4, С6 (ДВ) при переходе с диапазона на диапазон осуществляется секциями В1а, В1б переключателя В1.

В цепь гетеродина, в работе которого участвуют анод, третья сетка гептодной части лампы Л1 и катод, необходимый контур включается секцией В1в переключателя В1.

Если приемник используется в качестве составной части радиолы, то переключатель должен иметь три положения. При этом, как это видно из схемы, третье положение используется для включения звукоснимателя и замыкания входной цепи приемника благодаря чему исключаются помехи со стороны вещательных радиостанций при проигрывании грампластинок.

↑ Борьба с возбуждением — экранирование

Для устранения самовозбуждения, проявляющегося свистом, пришлось экранировать цепи сеток триода 6Н1П, провода в цепи сеток двух 6П36С. Аноды 6П36С не экранировал. Свист прекратился. Снова запускаю и слышу: один канал работает прекрасно, а в другом щелчки вместо басов, плюс вялая и хриплая средина. Тут я конечно расстроился. И чего я только не пробовал, а причина оказалась в неправильной экранировке сеток

. Экраны были заземлены неправильно.

Переделал, заземлил концы экранов звездой — это когда все провода в одну точку и на корпус. Наводки и возбуждение исчезли, прекратились щелчки в басах, басы стали чёткими, упругими, оба канала стали петь одинаково красиво.

Так как лампа 6П36С склонна к самовозбуждению, то при плохой экранировке может появляться свист, что свидетельствует о паразитной связи между входом и выходом усилителя. Провода нужно стараться делать как можно короче, провода несущие сигнал нужно экранировать. При самовозбуждении, проявляющем себя прерывистыми звуками низкого тона, щелчками так же может понадобиться установить антивозбудные резисторы в сетки 6П36С сопротивлением 0,5-1 кОм.

↑ Настройка и особенность фиксированного смещения

После покупки мулитьметра настройка стала лёгкой, прибор исправен и под рукой: резистором R9 выставил на катодах ламп одинаковое напряжение, и резистором смещения выставил напряжение по 0,55 Вольт. Правда, есть одна неприятная особенность у фиксированного смещения. При изменении напряжения в сети происходит изменение режима лампы. Один раз напряжение в сети поднялось до 250 В и одна 6П36С вышла из режима, анод накалился, ток покоя возрос до 80 мА (при положенных 55 мА)! Благо, я это сразу заметил и выключил УНЧ. Пришлось поставить стабилизатор напряжения «Украина-3», мой выдаёт 215 В. Из-за недостаточного напряжения на первичке (а соответственно и на вторичке) напряжения и на анодах упали с положенных 330 В до 313 В. Я поднял ток покоя до 64 мА (падение на резисторах R12, R13 = 0,64 В).

Усилители, Ламповая техника

	Выходная мощность усилителя равна 6 вт при коэффициенте нелинейных искажений не более 5%. Чувствительность усилителя 200 мв. Усилитель рассчитан на воспроизведение полосы частот от 20 до 10 000 гц и имеет раздельные плавные регуляторы тембра. Схема простого усилителя на лампах Диапазон регулировок на нижних частотах (на частоте 50 гц) равен ±6 дб, а на высших частотах (на частоте 5 000 гц)—20 до +6 дб. Усилитель прост по схеме и выполнен всего на трех пальчиковых лампах 6Н2П и 6П14П (2 шт.).Схема. Принципиальная схема усилителя приведена на рис. 18. Усилитель имеет один каскад предварительного усиления, фазоинвертор и оконечный двухтактный каскад.Напряжение сигнала через регуляторы тембра и регулятор громкости поступает на сетку левого по схеме триода лампы Л1. Усиленное первым каскадом напряжение сигнала поступает на сетку одного плеча выходного каскада — лампу Л3. С сопротивления R11, которое является частью сопротивления утечки лампы Л3, напряжение сигнала поступает на сетку другого триода лампы Л2 (правого по схеме). С анода этого триода напряжение сигнала, повернутое на 180° относительно напряжения на сетке триода, подается на сетку лампы другого плеча оконечного каскада — лампу Л2.Регулировка тембра в усилителе осуществляется следующим образом: с помощью частотно-зависимой отрицательной обратной связи в усилителе создаются подъемы на крайних частотах. С помощью регуляторов тембра можно ослаблять эти подъемы. Напряжение обратной связи подается с вторичной обмотки выходного трансформатора Тр1 в цепь катода триода каскада предварительного усиления, через цепь R14R15R16C9C10.Регулятор тембра высших частот состоит из конденсатора С1 и потенциометра R1. В верхнем по схеме положении движка потенциометра, когда движок потенциометра R\ (регулятор тембра высших частот) находится в нижнем, а движок потенциометра R2 (регулятор тембра низких частот) в левом по схеме -положении, частотная характеристика имеет подъемы на крайних частотах. При других крайних положениях движков этих потенциометров частотная характеристика имеет завалы на крайних частотах. Питание усилителя осуществляется от выпрямителя, выполненного на диодах типа Д7Ж. Для уменьшения уровня фона накал ламп заземлен через среднюю точку потенциометра R17.Фильтр выпрямителя состоит из конденсаторов С4 C8 и сопротивления R13. Напряжение питания на оконечный каскад подается с первого конденсатора фильтра C8.Конструкция. Усилитель смонтирован на шасси размерами 50x120X200 мм, изготовленном из дюралюминия толщиной 3 мм. Расположение деталей на шасси усилителя видно из рис. 19. Детали. Выходной трансформатор Тр1 выполнен на сердечнике из пластин УШ-19, толщина пакета пластин 25 мм. Пластины сердечника трансформатора собираются вперекрышку. Первичная обмотка трансформатора Тр1 имеет 3 000 витков с отводом от середины, намотанных проводом ПЭЛ 0,16. Вторичная обмотка II (рассчитана на подключение двух параллельно соединенных громкоговорителей хипа 5ГД-14) имеет 46 витков провода ПЭЛ 1,2. Вместо указанного трансформатора можно применить выходной трансформатор от радиоприемника «Фестиваль», «Люкс» или «Дружба».Силовой трансформатор Тр2—типа ЭЛС-2, у которого для питания анодных цепей используется одна половина повышающей обмотки. Можно также использовать силовые трансформаторы от указанных выше радиоприемников, причем в этом случае диоды типа Д7Ж можно заменить селеновым выпрямителем типа АВС-120-270. longlife iii 5w 30 mobil longlife 5w30 Здесь Ваше мнение имеет значение  —  поставьте вашу оценку (оценили — 17 раз)   68   «Радио», 1958, № 8, стр. 45
	Смотри также:
	20-ваттный усилитель на лампах Шарманка на 6П3C Усилитель НЧ повышенной мощности Одноламповый усилитель низкой частоты (на лампе 6П9) Радиола для высококачественного воспроизведения радиопередач и граммзаписи Шестиламповый супергетеродин РЛ-10 Пятиламповый супергетеродин Трехламповый приемник для местного приема Стереоусилитель на лампах 6П3С Трехламповый приемник прямого усиления Усилитель ЗЧ мощностью 2 Вт Ламповый усилитель низкой частоты на 3 вт Высококачественный двухламповый усилитель Простой двухламповый усилитель Простой усилитель низкой частоты

↑ Трансформатор питания ТСА-270

В качестве питающего трансформатора я хотел использовать неперемотанный типовой трансформатор, например ТС-180. Нашёлся для меня лишь ТСА-270, который я купил и ушёл домой, вполне довольный. Хоть и алюминиевая обмотка (индекс А), но паспортные параметры обеспечивает.

ТСА-270 я подключал так:

Выводы 7-17 используются для получения напряжения смещения одного канала

Выводы 4-14

для анодного питания одного каналаВыводы 11-(21-12)-22 на накал 6П36С одного канала.Выводы 20-(10-10’)-20’ на накал 6Н1П обоих каналов. Приведённые мной обмотки как раз обеспечивают нужное напряжение и ток.

Детали

Все контурные катушки намотаны на полистироловых каркасах, размеры которых приведены на рис. 2. На каркасах, изображенных на рис. 2, а, наматываются катушки L2. L4, L5, L6, а на рис. 2, б — катушки L1 и L3. Затем антенные катушки L1, L3 надеваются на каркасы сеточных. Каркасы можно склеить из плотной бумаги.

Внешний вид такого каркаса приведен на рис. 2, я. В верхней части каркасов нужно сделать прорезь и намотать в нее несколько витков тонкой резинки, которая будет удерживать сердечник при настройке колебательных контуров.

Катушка L1 содержит 310 витков, L2 — 40X4 витков, L3— 1050, L4— 135X4 витков, L5—28X4 витков, L6 — 55×4 витков. Все катушки намотаны проводом ПЭЛ 0,1.

Настройку их производят ферритовыми сердечниками марки С00НИ диаметром 2,86 и длиной 12 мм. Сердечник вклеивают в специальную пробку. которая представляет собой винт, сделанный из полистирола или органического стекла. С одной его стороны просверлено отверстие под сердечник, а с другой — сделан шлиц под отвертку.

Трансформатор промежуточной частоты и контур L9, С18 могут быть применены любого типа на частоту 465 кгц.

Силовой трансформатор Тр2 можно намотать на сердечнике, набранном из пластин Ш19, толщина набора 30 мм. Сетевая сбмотка I + II содержит 910+1210 витков провода ПЭЛ 0,25, повышающая обмотка III — 2120 витков провода ПЭЛ 0,16, обмотка накала IV — 69 витков провода ПЭЛ 1,0.

Следует отметить, что подобный трансформатор может быть использован для питания более мощных радиоустройств, например, четырехлампового приемника.

Выходной трансформатор Тр1 имеет сердечник, набранный в стык с зазором 0,12 мм из пластин Ш12. Толщина набора 18 мм. Первичная обмотка / содержит 2675 витков провода ПЭЛ 0,1, а вторичная II — 102 витка провода ПЭЛ 0,49.
