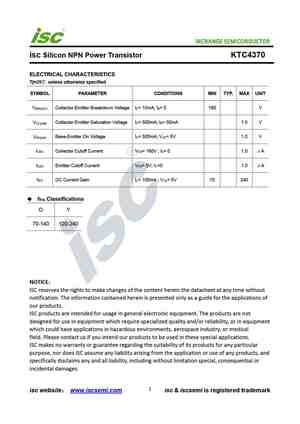

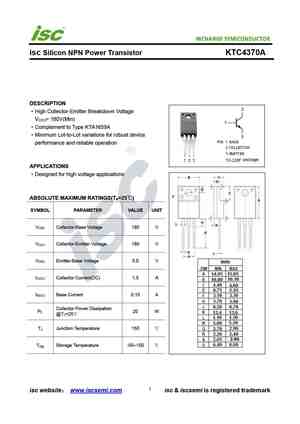

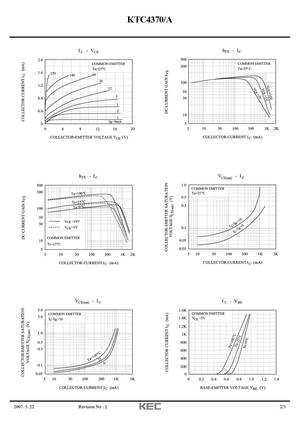

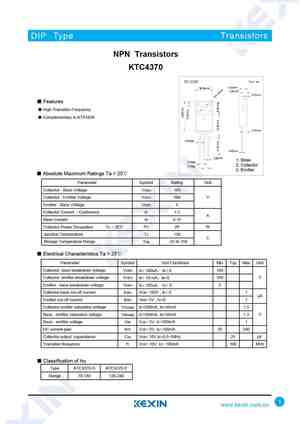

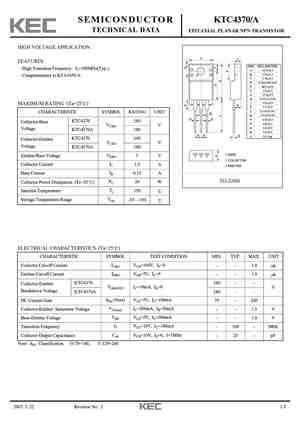

Ktc4370a datasheet pdf ( pinout ) - epitaxial planar npn transistor

Модификации и маркировка транзистора S8050

Модель	P_C	U_CB	U_CE	U_BE	I_C	T_J	f_T	C_ob	h_FE	Корпус	Маркировка
S8050A	0,625	40	25	6	0,8	150	100	9	85	TO-92	—
GS8050T	0,625	40	25	6	0,8	150	100	9	45	TO-92	—
GSTSS8050	1	40	25	5	1,5	150	100	—	85	TO-92	—
MPS8050	0,625	40	25	6	1,5	150	190	9	85	TO-92	—
S8050A/B/C/D/G	0,625	40	25	6	0,8/0,5	150	100/150	9	85…300	TO-92	—
S8050T	0,625	40	25	6	0,5	150	150	—	85	TO-92	—
SPS8050	0,625	15	12	6,5	1,5	150	260	5	200	TO-92	—
SS8050/C/D/G	1	40	25	5	1,5	150	100	—	85…400	TO-92	—
SS8050T	1	40	25	5	1,5	150	100	—	85	TO-92	—
STS8050	0,625	30	25	6	0,8	150	120	19	85	TO-92	—
Транзисторы исполнения SMD и их маркировка
MMSS8050W-H/J/L	0,2	40	25	5	1,5	150	100	15	120…400	SOT-323	Y1
S8050W	0,25	40	25	6	0,8	150	100	9	85	SOT-323	Y1
SS8050W	0,2	40	25	5	1,5	150	100	—	120	SOT-323	Y1
GSTSS8050LT1	0,225	40	25	5	1,5	150	100	—	100	SOT-23	1HA
MMSS8050-L/H	0,3	40	25	5	0,5	150	150	—	120…350	SOT-23	Y1
MPS8050S	0,35	40	25	6	1,5	150	190	—	85	SOT-23	—
MPS8050SC	0,35	40	25	5	1,2	150	150	—	85…300	SOT-23	—
MS8050-H/L	0,2	40	25	6	0,8	150	150	—	80…300	SOT-23	Y11
S8050	0,3	40	25	5	0,5	150	150	—	120	SOT-23	—
S8050M-/B/C/D	0,45	40	25	6	0,8	150	100	9	85…300	SOT-23	HY3B/C/D
SS8050LT1	0,225	40	25	5	1,5	150	150	—	120	SOT-23	KEY
KST8050D	0,25	50	50	6	1,2	150	100	—	100…320	SOT-23	Y1C, Y1D
KST8050M	0,3	40	25	6	0,8	150	150	—	40…400	SOT-23	Y11
KST8050X	0,3	40	20	5	1,5	150	100	20	40…350	SOT-23	Y1+
KST9013	0,3	40	25	5	0,5	150	150	—	200…400	SOT-23	J3
KST9013C	0,3	40	25	5	0,5	150	150	—	40…200	SOT-23	J3Y
S8050LT1	0,3	40	25	5	0,5	150	150	—	120	SOT-23	J3Y
MMS8050-L/H	0,3	40	25	5	0,5	150	150	—	50…350	SOT-23	J3Y
DMBT8050	0,3	40	25	5	0,8	150	100	—	120	SOT-23	J3Y
KST8050S	0,3	40	25	5	0,5	150	150	—	50…400	SOT-23	J3Y
KTD1304S	0,2	25	20	12	0,3	150	50	10	20…800	SOT-23	J3Y
KTD1304	0,2	25	20	12	0,3	150	60	—	20…1000	SOT-23	J3Y или MAX

Миниатюрные размеры SMD-корпусов (SOT-23, SOT-323) не позволяют производителю использовать традиционные способы маркировки продукции. Поэтому обычно применяется 2-4 символьный буквенно-цифровой код, наносимый на лицевую поверхность корпуса. Какая-либо единая система среди производителей отсутствует. Кроме того, некоторые предприятия используют одинаковые обозначения, не позволяющие однозначно идентифицировать производителя. Во многих случаях отличающиеся одним символом коды используются и для обозначения групп одного и того же изделия в разных диапазонах значений параметра h_FE.

Наиболее часто встречающийся маркировочный код “J3Y” соответствует транзисторам S8050 компаний-производителей: «DC COMPONENTS», «KEXIN», «SECOS», «Jin Yu Semiconductor», «LGE», «WEITRON», «MCC», «GLOBALTECH Semiconductor», «Shenzhen Tuofeng Semiconductor Technologies».

Принцип работы C3150 транзистора

Принцип работы C3150 транзистора основан на управлении электрическим током, который протекает от эмиттера к коллектору через базу, путем изменения напряжения на базе. Таким образом, транзистор может работать в режимах усиления или коммутации сигналов.

В устройстве C3150 транзистора эмиттер является общим для входа и выхода сигнала, а база управляет потоком тока от эмиттера к коллектору. Когда напряжение на базе равно нулю или меньше порогового значения, ток от эмиттера не проходит и транзистор находится в выключенном состоянии. Это соответствует режиму «отсечки».

Подавая положительное напряжение на базу, ток от эмиттера может протекать к коллектору, и транзистор переходит в режим «насыщения». В этом режиме транзистор полностью проводит ток и выдерживает максимальное значение напряжения на коллекторе.

Таким образом, C3150 транзистор может использоваться для управления высокими токами и напряжениями, и наиболее широко применяется в схемах силовой электроники, аудиоусилителях, источниках питания и других устройствах, требующих усиления или коммутации электрических сигналов.

Транзисторы КТ3102А, КТ3102Б, КТ3102В, КТ3102Г, КТ3102Е, КТ3102Д.

Транзисторы КТ3102 — кремниевые, усилительные маломощные
высокочастотные, структуры n-p-n.
Пониженный коэффициент
шума на частоте 1000 гц позволяет использовать эти транзисторы
в каскадах предварительных усилителей звуковой частоты.
Кроме того, они применяются в усилительных и генераторных схемах высокой частоты.
Корпус металлостеклянный(у более древних экземпляров) или пластиковый — , с гибкими выводами.
Масса — около 0,5 г.
Маркировка буквенно — цифровая, либо цветовая — на боковой и верхней поверхностях корпуса.

При цветовой маркировке, темно-зеленое пятно на боковой поверхности определяет тип(КТ3102).
Цветовое пятно сверху обозначает группу: Бордовое — группа А(КТ3102А). Желтое — группа Б(КТ3102Б).Темно-зеленое — группа В(КТ3102В). Голубое — группа Г(КТ3102Г).Синие — группа Д(КТ3102Д).Цвета «электрик» — группа Е(КТ3102Е).

Цоколевка КТ3102 — на рисунке ниже.

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов КТ3102А — от 100, до 250.
У транзисторов КТ3102Б, КТ3102В, КТ3102Д — от 200, до 500.
У транзисторов КТ3102Г, КТ3102Е — от 400, до
1000.

Коэффициент шума при напряжении коллектор-эмиттер 5в, коллекторном токе 0,2мА,
на частоте 1КГц:

У транзисторов КТ3102Б, КТ3102В, КТ3102А, КТ3102Г — не более 10дБ.
У транзисторов КТ3102Д, КТ3102Е — не более 10дБ.
1000.

Максимальное напряжение коллектор — эмиттер.

У транзисторов КТ3102А, КТ3102Б, КТ3102Е — 50в.
У транзисторов КТ3102В, КТ3102Д — 30в.
У транзистора КТ3102Г — 20в.

Максимальный ток коллектора — 100мА.

Максимальное напряжение эмиттер-база — 5в.

Обратный ток коллектор-эмиттер :
У транзисторов КТ3102А, КТ3102Б при напряжении коллектор-эмиттер 50 в — не более0,1мкА.
У транзисторов КТ3102В, КТ3102Д при напряжении коллектор-эмиттер 30 в и
транзисторов КТ3102Г, КТ3102Е при напряжении коллектор-эмиттер 20 в — не более0,05мкА.

Обратный ток коллектора не более:
У транзисторов КТ3102А, КТ3102Б при напряжении коллектор-эмиттер 50 в — не более 0,05мкА,
при температуре +25 Цельсия.
При температуре +85 — не более 5мкА.
У транзисторов КТ3102В, КТ3102Д при напряжении коллектор-эмиттер 30 в и у КТ3102В, КТ3102Д
при напряжении коллектор-эмиттер 20 в — не более 0,015мкА,
при температуре +25 Цельсия.
При температуре +85, обратный ток может вырасти до 5мкА.

Рассеиваемая мощность коллектора. — 250мВт.

Граничная частота коэффициента передачи
тока — 150 МГц.
