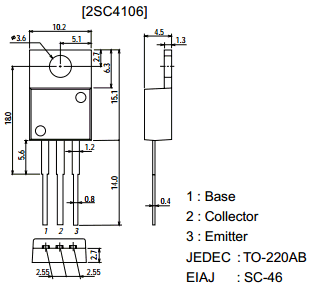

Характеристики транзистора c4106

Транзистор a1046: основные параметры и цоколевка

Содержание

Транзистор – популярный полупроводниковый прибор, выполняющий в электросхемах функции формирования, усиления или преобразования электросигналов и переключения электроимпульсов. Выделяют три типа этих приборов:

  • Однопереходные – иначе называются «двухбазовыми диодами». Представляют собой трехэлектродные полупроводники с одним p-n переходом;
  • Биполярные – имеют два p-n перехода;
  • Полевые – специальный класс, могут служить выключателями или регуляторами тока.

Домашним мастерам, специалистам по ремонту радиоаппаратуры, конструкторам часто требуется подобрать отечественный аналог импортных приборов или наоборот. В некоторых случаях это необходимо для экономии средств – российская продукция гораздо дешевле импортной. Это можно сделать несколькими способами:

  • Найти data sheets – техническую документацию к зарубежным электронным компонентам, в которой указываются основные параметры, обозначение на схемах и краткое описание. Затем воспользоваться справочниками на отечественные устройства. И методом подбора найти российские аналоги транзисторов или близкие по характеристикам устройства. Это длительный и сложный путь.
  • Использовать таблицу, представленную на нашем сайте. Она поможет заменить зарубежный транзистор отечественным или уменьшить диапазон поиска до нескольких экземпляров.

В нашем каталоге транзисторов вы можете подобрать и купить отечественные аналоги зарубежных транзисторов.

Проверка работоспособности полевого транзистора

Этот тип полупроводниковых элементов также называют mosfet и моп компонентами. На рисунке 4 показано графическое обозначение n- и p-канальных полевиков в принципиальных схемах.

Для проверки этих устройств подключаем щупы к мультиметру, таким же образом, как и при тестировании биполярных полупроводников, и устанавливаем тип тестирования «прозвонка». Далее действуем по следующему алгоритму (для n-канального элемента):

  1. Касаемся черным проводом ножки «с», а красным – вывода «и». Отобразится сопротивление на встроенном диоде, запоминаем показание.
  2. Теперь необходимо «открыть» переход (получится только частично), для этого щуп с красным проводом соединяем с выводом «з».
  3. Повторяем измерение, проведенное в п. 1, показание изменится в меньшую сторону, что говорит о частичном «открытии» полевика.
  4. Теперь необходимо «закрыть» компонент, с этой целью соединяем отрицательный щуп (провод черного цвета) с ножкой «з».
  5. Повторяем действия п. 1, отобразится исходное значение, следовательно, произошло «закрытие», что говорит об исправности компонента.

Для тестирования элементов p-канального типа последовательность действий остается той же, за исключением полярности щупов, ее нужно поменять на противоположную.

Заметим, что биполярные элементы, у которых изолированный затвор (IGBT), тестируются также, как описано выше. На рисунке 5 показан компонент SC12850, относящийся к этому классу.

Для тестирования необходимо выполнить те же действия, что и для полевого полупроводникового элемента, с учетом, что сток и исток последнего будут соответствовать коллектору и эмиттеру.

В некоторых случаях потенциала на щупах мультиметра может быть недостаточно (например, чтобы «открыть» мощный силовой транзистор), в такой ситуации понадобится дополнительное питание (хватит 12 вольт). Подключать его нужно через сопротивление 1500-2000 Ом.

Справочники






Цоколевка широко распространенных транзисторов и цветовая и кодовая маркировка транзисторов.

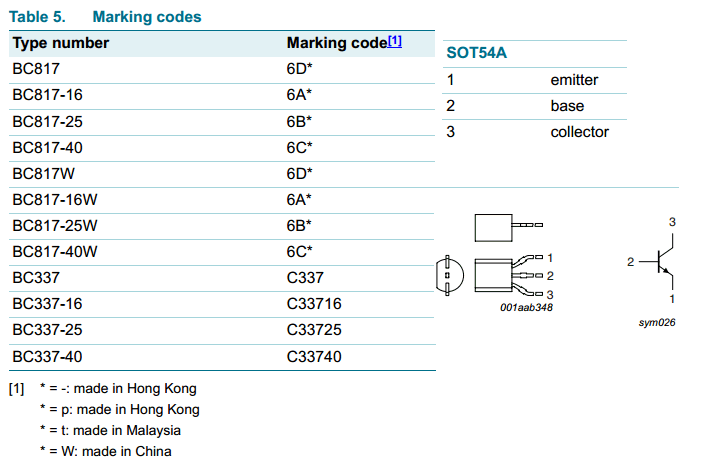

Цветовая и кодовая маркировка транзисторов

В цветовой и кодовой маркировке транзисторов нет единых стандартов. Каждый завод, который производит транзисторы, принимает свои цветовые и кодовые обозначения. Вы можете встретить транзисторы одного типа и группы, которые изготовлены разными заводами и маркируются по-разному, или разные транзисторы, которые марки­руются одинаково. В этом случае их можно отличить только по некоторым до­полнительным признакам, таким как длина выводов коллектора и эмиттера или окраска торцевой (противоположной выводам) поверхности транзистора.

Табл. 8.13. Цветовая и кодовая маркировка транзисторов в корпусе КТ-26.

Цветовая маркировка транзисторов осуществляется двумя точками. Тип транзи­стора обозначается на боковой поверхности, а маркировка группы на торцевой (рис. 8.2).

Кодовая маркировка наносится на боковую поверх­ность транзистора (рис. 8.2). Тип транзистора обозначается кодовым знаком (табл. 8.13), а группа — соответствующей буквой. Дата изготовления в соответствии с ГОСТ 26486-82 кодируется двумя буквами или буквой и цифрой (табл. 8.14). Первая буква обознача­ет год выпуска, а следующая за ней цифра или буква — месяц. Кодированное обозначение даты изготовления применяется не только для транзисторов, но и для других радиоэлементов. На рис. 8.3 приведены примеры кодовой и цветовой маркировки транзисторов в корпусе КТ-26.

Транзисторы в корпусе КТ-27 могут маркироваться или буквенно — цифровым кодом (табл. 8.16 и рнс. 8.4) или ко­дом, состоящим из геометриче­ских фигур (рис. 8.4).

Транзисторы в корпусе КТ-27 дополнительно маркиру­ются окрашиванием торца кор­пуса, противоположного выводам: КТ814 — серо — бежевый;

КТ815 — серый нлн снренево — фиолетовый;

КТ816 — розово — красный;

КТ817 — серо — зелёный;

КТ683 — фиолетовый;

КТ9115 — голубой.

Транзисторы КТ814Б, КТ815Б, КТ816Б и КТ817Б иногда маркируются только окрашиванием торцевой поверхности без нанесения буквенно — цифрового кода.

Примеры маркировки транзисторов в корпусе КТ-13 приведены на рис. 8.6. Буква группы у транзисторов КТ315 наносится сбоку поверхности, а КТ361 — посередине.

Тип транзисторов КПЗОЗ и КП307 в корпусе КТ-1-12 маркируются соот­ветственно цифрами 3 и 7, группа — соответствующей буквой. Транзисторы КП327А маркируются одной белой точкой, а КП327Б — двумя (рис. 8.3).

Здесь Ваше мнение имеет значение

 —
 поставьте вашу оценку (оценили — 60 раз)



Кизлюк А.И.

Ключевые теги: Кизлюк




Смотри также:


  • Калькулятор РЛ
  • Прибор для проверки транзисторов «ППТ»
  • Портативный прибор для подбора пары мощных транзисторов KB усилителя мощнос …
  • Обозначение зарубежных радиоэлементов
  • Цветовая маркировка резисторов
  • Кашкаров А. П. — Популярный справочник радиолюбителя (2008)
  • Основные системы условных обозначений зарубежных полупроводниковых приборов
  • Усилитель мощности без динамических искажений
  • Основы основ начинающего радиолюбителя. Краткая справка
  • Справочник по устройству и ремонту телефонных аппаратов зарубежного и отече …
  • Программа для определения типа транзистора по цветной и кодовой маркировке
  • Новые MOSFET транзисторы DualCool NexFET с двухсторонним охлаждением от T …
  • Как простым омметром проверить полевой транзистор
  • «Хитрые» неисправности транзисторов серии КТ3102, КТ3107
  • STMicro анонсировала новую серию транзисторов с технологией STripFET


Электрические характеристики

Характеристика Обозначение Параметры при измерениях Значения
Рабочее напряжение коллектор-эмиттер, В UCEO(sus) IC = 3 А, IB1 = 0,6 А, L = 1 мгн ≥ 400
Рабочее напряжение коллектор-эмиттер, В UCEX(sus)1 IC = 3,0 А, IB1 = 0,6 А, IB2 = — 0,6 А, UBE(off) = — 5 В, L = 1 мкгн, с ограни-чением напряжения. ≥ 450
Рабочее напряжение коллектор-эмиттер, В UCEX(sus)2 IC = 6,0 А, IB1 = 2,0 А, IB2 = — 0,6 А, UBE(off) = — 5В, L = 1 мкгн, с ограни-чением напряжения. ≥ 400
Ток коллектора выключения, мкА ICBO UCB = 400 В, IE = 0 ≤ 10
Ток коллектора выключения, мА ICER UCE = 400 В, RBE = 51 Ом, Tc = 125°C ≤ 1
Ток коллектора выключения, мкА ICEX1 UCE = 400 В, UBE(off) = — 1,5В ≤ 10
Ток коллектора выключения, мА ICEX2 UCE = 400 В, UBE(off) = — 1,5 В, Tc = 125°C ≤ 1
Ток эмиттера выключения, мкА IEBO UEB = 5,0 В, IC = 0 ≤ 10
Напряжение насыщения коллектор-эмиттер, В UCE(sat) ٭ IC = 3,0 А, IB = 0,6 А ≤ 1,0
Напряжение насыщения база-эмиттер, В UBE(sat) ٭ IC = 3,0 А, IB = 0,6 А ≤ 1,2
Статический коэффициент усиления по току hFE (1) ٭ UCE = 5,0 В, IC = 0,1 А 20….80
hFE (2) ٭ UCE = 5,0 В, IC = 1,0 А 20….80
hFE (3) ٭ UCE = 5,0 В, IC = 3,0 А ≥ 10
Временные параметры транзистора, см. схему измерений
Время включения транзистора, мкс ton UCC = 150 В, IC = 3,0 А, IB1 = 0,6 А, IB2 = — 0,6 А, RL = 50 Ом. ≤ 1,0
Время сохранения импульса, мкс tstg ≤ 2,5
Время спадания импульса, мкс tf ≤ 1,0

٭ — измерено при длительности импульса тока 350 мкс и скважности 2%. Примечание: данные в таблицах действительны при температуре среды Ta=25°C. Примечание: данные в таблицах действительны при температуре среды Ta=25°C

Примечание: данные в таблицах действительны при температуре среды Ta=25°C.

Производитель разделяет транзисторы по величине параметра hFE2 на группы R, O, Y в пределах указанного диапазона.

Классификация R O Y
hFE2 20….40 30….60 40….80

Модификации и группы транзистора C3198

Модель PC UCB UCE UBE IC TJ fT CC hFE ٭ NF (типовое) dB Корпус
C3198 0,625 60 50 5 0,15 150 80 3,5 25…700 ≤ 10 TO-92
C SC3198 (O, Y, GR, BL) 0,625 60 50 5 0,15 125 80 3,5 25…700 ≤ 10 TO-92
FTC3198 0,625 60 50 5 0,15 150 80 3,5 25…700 ≤ 10 TO-92
KTC3198 0,625 60 50 5 0,15 150 80 3,5 25…700 ≤ 10 TO-92
KTC3198A 0,4 60 50 5 0,15 150 80 2 25…700 1 TO-92
KTC3198L ٭٭ 0,625 60 50 5 0,15 150 80 2 25…700 0,5 (1) 0,2 (2) TO-92

٭ — диапазон значений параметра hFE разделяется производителями во всех модификациях на четыре подгруппы (O, Y, GR, BL).

٭٭ — значения коэффициента шума транзистора KTC3198L: 0,5 (1) и 0,2 (2) определены при частотах сигнала соответственно 100 Гц и 1 кГц.

Тиристоры и симисторы

Тиристор
— это полупроводниковый прибор, который может находится в двух
состояниях:

  • открытом — пропускает ток, но только в одном направлении,
  • закрытом — не пропускает ток.

Так как тиристор пропускает ток только в одном направлении, для
включения и выключения нагрузки он подходит не очень хорошо. Половину
времени на каждый период переменного тока прибор простаивает. Тем не
менее, тиристор можно использовать в диммере. Там он может применяться
для управления мощностью, отсекая от волны питания кусочек требуемой
мощности.

Симистор — это, фактически двунаправленный тиристор. А значит он
позволяет пропускать не полуволны, а полную волну напряжения питания
нагрузки.

Открыть симистор (или тиристор) можно двумя способами:

  • подать (хотя бы кратковременно) отпирающий ток на управляющий электрод;
  • подать достаточно высокое напряжение на его «рабочие» электроды.

Второй способ нам не подходит, так как напряжение питания у нас будет
постоянной амплитуды.

После того, как симистор открылся, его можно закрыть поменяв
полярность или снизив ток через него то величины, меньшей чем так
называемый ток удержания. Но так как питание организовано переменным
током, это автоматически произойдёт по окончании полупериода.

При выборе симистора важно учесть величину тока удержания
(\(I_H\)). Если взять мощный симистор с большим током удержания, ток
через нагрузку может оказаться слишком маленьким, и симистор просто не
откроется

Описание транзистора A1046

Основные параметры транзистора A1046:

  • Тип: NPN
  • Максимальное напряжение коллектора: 45 В
  • Максимальный ток коллектора: 0.5 А
  • Коэффициент усиления тока (hFE): от 100 до 300
  • Мощность: 1.0 Вт
  • Максимальная рабочая температура: 150 градусов Цельсия

Транзистор A1046 имеет стандартную цоколевку TO-92, что облегчает его монтаж на печатные платы и подключение к другим компонентам. Внешний вид транзистора A1046 представлен на рисунке:

Данный транзистор широко применяется в радиоаппаратуре, усилителях звука, синтезаторах, а также может использоваться в дискретных схемах управления.

Корпус и цоколевка

Транзистор выпускается в корпусах двух вариантов:

  1. SOT-23 – предназначен для поверхностного монтажа и представляет собой параллелепипед размером 3,0 х 1,4 х 1,0 мм, на одну из длинных сторон которого выведены две ножки, на другую – одна. Если смотреть на корпус со стороны надписи, при этом внизу находится сторона с двумя выводами, то, начиная с правой нижней ножки, выводы по часовой стрелке пойдут в таком порядке – эмиттер, база, коллектор.
  2. ТО-92 – пластмассовый цилиндр, усеченный с одной стороны, на торце которого закреплены три вывода, находящиеся в одной плоскости. Если смотреть со стороны среза, то последовательность следующая (слева направо) – эмиттер, база, коллектор. Вариант предназначен для монтажа на плату навесным способом.

По электрическим параметрам исполнения в различных корпусах отличаются лишь величиной допустимой мощности рассеяния.
