Параметры транзистора кт819, его цоколевка и аналоги

Подробное описание

Этот транзистор имеет три вывода — эмиттер (E), базу (B) и коллектор (C). Он работает на основе эффекта полярной инверсии, где ток коллектора контролируется током базы.

Принцип работы транзистора Kn2907a основан на взаимодействии трех слоев полупроводникового материала: эмиттера, базы и коллектора. В неработающем режиме ток базы очень мал и транзистор находится в открытом состоянии. Когда на базу подается положительное напряжение, ток базы начинает протекать, что приводит к притяжению электронов из эмиттера в базу. Это в свою очередь вызывает протекание тока коллектора и усиление сигнала. Таким образом, транзистор Kn2907a может служить для усиления сигнала в электронных устройствах.

Схемы подключения транзистора Kn2907a могут быть различными в зависимости от задачи. Он может быть использован в качестве усилителя, переключателя, стабилизатора и т.д. Для правильного подключения транзистора необходимо соблюдать полярность каждого вывода и соединить его в соответствии с требованиями схемы. Рекомендуется использовать схемы подключения, предложенные производителем.

Биполярный транзистор KSP2907A — описание производителя. Основные параметры. Даташиты.

Наименование производителя: KSP2907A

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 0.625
W

Макcимально допустимое напряжение коллектор-база (Ucb): 60
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 60
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V

Макcимальный постоянный ток коллектора (Ic): 0.6
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 200
MHz

Ёмкость коллекторного перехода (Cc): 8
pf

Статический коэффициент передачи тока (hfe): 100

Корпус транзистора:

KSP2907A

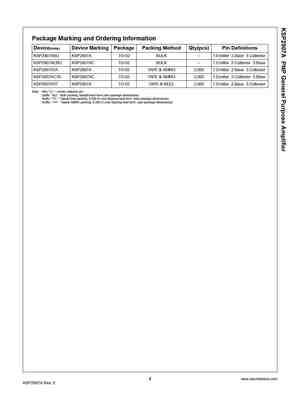

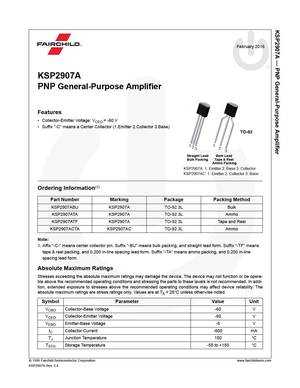

Datasheet (PDF)

 ..1. Size:147K  fairchild semi ksp2907a.pdf

September 2006KSP2907AtmPNP General Purpose AmplifierFeatures Collector-Emitter Voltage: VCEO= 60V Collector Power Dissipation: PC (max)=625mW Suffix -C means a Center Collector (1.Emitter 2.Collector 3.Base)TO-92 Non suffix -C means a Side Collector (1.Emitter 2.Base 3.Collector) Available as PN2907A 1 2 3 KSP2907A : 1. Emitter 2. Base 3. Coll

 ..2. Size:304K  onsemi ksp2907a.pdf

Is Now Part ofTo learn more about ON Semiconductor, please visit our website at www.onsemi.comPlease note: As part of the Fairchild Semiconductor integration, some of the Fairchild orderable part numbers will need to change in order to meet ON Semiconductors system requirements. Since the ON Semiconductor product management systems do not have the ability to manage part nomenclatur

 0.1. Size:22K  samsung ksp2907apfc.pdf

KSP2907A PNP EPITAXIAL SILICON TRANSISTORGENERAL PURPOSE TRANSISTORTO-92 Collector-Emitter Voltage: VCEO= 60V Collector Dissipation: PC(max)=625mWABSOLUTE MAXIMUM RATINGS (T =25 )A Characteristic Symbol Rating UnitCollector-Base Voltage VCBO -60 VCollector-Emitter Voltage VCEO -60 VEmitter-Base Voltage VEBO -5 VCollector Current IC -600 mACollector Dissipation PC 6

 0.2. Size:307K  onsemi ksp2907abu ksp2907ata ksp2907atf ksp2907acta.pdf

Is Now Part ofTo learn more about ON Semiconductor, please visit our website at www.onsemi.comPlease note: As part of the Fairchild Semiconductor integration, some of the Fairchild orderable part numbers will need to change in order to meet ON Semiconductors system requirements. Since the ON Semiconductor product management systems do not have the ability to manage part nomenclatur

Другие транзисторы… KSP17
, KSP20
, KSP2222
, KSP2222A
, KSP24
, KSP25
, KSP26
, KSP2907
, BC547
, KSP42
, KSP43
, KSP44
, KSP45
, KSP5172
, KSP55
, KSP56
, KSP62
.

KSP2907A Datasheet (PDF)

 ..1. Size:147K  fairchild semi ksp2907a.pdf

September 2006KSP2907AtmPNP General Purpose AmplifierFeatures Collector-Emitter Voltage: VCEO= 60V Collector Power Dissipation: PC (max)=625mW Suffix -C means a Center Collector (1.Emitter 2.Collector 3.Base)TO-92 Non suffix -C means a Side Collector (1.Emitter 2.Base 3.Collector) Available as PN2907A 1 2 3 KSP2907A : 1. Emitter 2. Base 3. Coll

 ..2. Size:304K  onsemi ksp2907a.pdf

Is Now Part ofTo learn more about ON Semiconductor, please visit our website at www.onsemi.comPlease note: As part of the Fairchild Semiconductor integration, some of the Fairchild orderable part numbers will need to change in order to meet ON Semiconductors system requirements. Since the ON Semiconductor product management systems do not have the ability to manage part nomenclatur

 0.1. Size:22K  samsung ksp2907apfc.pdf

KSP2907A PNP EPITAXIAL SILICON TRANSISTORGENERAL PURPOSE TRANSISTORTO-92 Collector-Emitter Voltage: VCEO= 60V Collector Dissipation: PC(max)=625mWABSOLUTE MAXIMUM RATINGS (T =25 )A Characteristic Symbol Rating UnitCollector-Base Voltage VCBO -60 VCollector-Emitter Voltage VCEO -60 VEmitter-Base Voltage VEBO -5 VCollector Current IC -600 mACollector Dissipation PC 6

 0.2. Size:307K  onsemi ksp2907abu ksp2907ata ksp2907atf ksp2907acta.pdf

Is Now Part ofTo learn more about ON Semiconductor, please visit our website at www.onsemi.comPlease note: As part of the Fairchild Semiconductor integration, some of the Fairchild orderable part numbers will need to change in order to meet ON Semiconductors system requirements. Since the ON Semiconductor product management systems do not have the ability to manage part nomenclatur

Технические характеристики

Семейство кремниевых биполярных транзисторов КТ819, в зависимости от модификации, могут иметь следующие предельные эксплуатационные характеристики:

• напряжение между: коллектором и базой от 25 до 60 В; коллектором и эмиттером (при R_БЭ ≤ 100 Ом) от 40 до 100 В; базой и эмиттером – 5 В;
• постоянный ток на коллекторе от 10 до 15 А; проходящий через базу – 3 А;
• импульсный ток (при t_и ≤ 10 мс, Q ≥ 100): коллектора от 15 до 20 А; базы– 5 А;
• максимальная рассеиваемая мощность (при Т_К ≤ 25 o C) с теплоотводом от 60 до 100 Вт и без него от 1,5 до 3 Вт;
• температура p-n перехода от +125 до +150 o C;
• диапазон рабочих температур от -45 до +150 o C;

Основные параметры представлены в документации от производителя. Значения приводятся с учетом температуры окружающей среды не более +25 o C. Рассмотрим их подробнее, в зависимости от классификации устройств.

В связи с тем, что транзистор устарел, современные производители указывают в его техописании только минимальный набор параметров. Более подробную информацию по серии можно найти в старой версии даташит. Там данные приведены вместе с графиками передаточных характеристик, зависимостями статического коэффициента усиления от тока эмиттера и др.

Маркировка

Изучая параметры КТ819, стоит знать и другую маркировку этой серии транзисторов. Выполняя условия отраслевого стандарта ОСТ 11.336.919-81 различные отечественные производители обозначали его так — 2Т819. Первые символы «2T» указывают на кремневые биполярные транзисторы. В старых технических описаниях данные об этих устройствах приводят вместе с рассматриваемыми в этой статье.

КТ819 — применение

Сразу стоит упомянуть, что КТ819 имеет комплементарную пару — транзистор КТ818 с p-n-p структурой. Параметры КТ818 аналогичны параметрам КТ819 с совпадающими буквами. И вот в паре с КТ818, КТ819 часто применялся в оконечных каскадах звуковоспроизводящей аппаратуры. Также благодаря своей дешевизне нашел применение в ключевых и линейных стабилизаторах постоянного напряжения. КТ819 имеет серьезные минусы:

1. низкий коэффициент усиления по току (от 12 до 20 в зависимости от подтипа), и это требует серьезной раскачки на предварительном каскаде;

1. плохая повторяемость параметров от экземпляра к экземпляру, из-за этого чтобы подобрать две пары транзисторов по коэффициенту усиления может потребоваться перебрать целое ведро КТ819

Так что если потребуется отремонтировать отечественный усилитель, то лучше сразу покупать импортные аналоги. Например вместо КТ819 и КТ818 в корпусе КТ-9, поставить зарубежную пару в корпусе TO-3: MJ15001 и MJ15002 или MJ15003 и MJ15004.

В принципе аналогов много и в интернете много информации на этот счет, только вот не факт, что конкретно в этом усилителе замена подойдет. Поэтому перед заменой необходимо свериться с документацией производителя, транзистор которого собираетесь устанавливать так как от производителя к производителю у одного и того же типа транзистора могут отличатся параметры.

Вот ещё аналоги:

• КТ818ГМ — 2N2955
• КТ819ГМ — 2N3055
• 2Т819А — 2N5068

8 thoughts on “ КТ819 параметры ”

Не считаю, что низкий коэффициент передачи тока, данных транзисторов, являлся серьезным минусом, при использовании в выходных каскадах УМЗЧ. Скорее наоборот, особенно в экономичном режиме усиления АБ, когда часть работы выходного каскада брал на себя предварительный. К тому-же, многокаскадность позволяет использовать разнообразные цепи коррекции АЧХ. А для любых биполярных транзисторов, в таком применении, без этого никак не обойтись. А для простых, но мощных УНЧ (мегафонных, сиренных…), да, не очень подходят. Только для схематично-сложных Hi-Fi. Разброс КПТ, при его изначальной малости, тоже довольно мал, так что подобрать пару несложно, не путайте с 825-ми и 827-ми. По настоящему хороши 2Т818ГМ, 2Т819ГМ и их аналоги 2N2955, 2N3055.

Много «дохлых» попадается среди непользованных 818/819, с утечкой, звонящихся между коллектором и эмиттером.

Для пары КТ819 и КТ818 небольшие начальные утечки тока почти норма, и при их прямой замене на зарубежные аналоги, придется провести тщательную перенастройку всех предыдущих каскадов, включенных в обратную связь по току. Паразитная проводимость обязательно учитывается при проектировании схем, и даже в некоторых случаях предотвращает самовозбуждение. И если речь идет о замене транзистора в высококлассном многокаскадном УМЗЧ, то лучше будет после этого сделать настройку с помощью осциллографа и генератора низкой частоты.

Транзисторы с утечкой в выходном каскаде — ни ток покоя, ни ноль на выходе уже не выставишь без плясок с бубном.

Помню времена , когда за пару 818-819 нужно было отвалить чуть-ли не ползарплаты инженера.Зато усилители радовали. Сегодня вытеснила интегральная электроника — дискретную. Но для тренировки ума и рук — очень полезная деталь. Я, кстати, просто как ленивый радиолюбитель рассуждаю.

Ну, те что в железе, действительно, были дороговаты… Правда, у радиоинженера были возможности их просто выписать на складе, сдав взамен сгоревшие, для отчетности ) А те, что пошли попозже и были одеты в пластик, дорого уже не стоили. И не потому, что так уж хуже были по параметрам, а потому, что технология производства гораздо проще и дешевле. Сегодня ситуация не изменилась — один и тот же кристалл одетый в железо стоит на порядок (!) дороже аналогичного в пластике. Это касается и отечественных и зарубежных транзисторов.

Ребята, используйте 2Т819 и никакой 2N3055 вам не понадобится!

Ну. Всё захаили всё советское это не так,это не то,всё гавно -а. забугорное не гавно- это сладость. Как ламповые уселители так и транзисторные. Радиотехника… Бердский радиозавод. и т.д. Что-то все хотели купить 1 класса . и 0 высшего. А кто знает какого параметра была ихняя электроника ?Вы кто-то производил снятия характеристик?Я давно выписываю журнал Радио. И не надо хаить советскую радиопромышленность. Что то сейчас в тренде опять советские ламповые уселители.

Пошаговая инструкция проверки мультимером

Перед началом проверки, прежде всего определяется структура триодного устройства, которая обозначается стрелкой эмиттерного перехода. Когда направление стрелки указывает на базу, то это вариант PNP, направление в сторону, противоположную базе, обозначает NPN проводимость.

Проверка мультимером PNP транзистора состоит из таких последовательных операций:

1. Проверяем обратное сопротивление, для этого присоединяем «плюсовой» щуп прибора к его базе.
2. Тестируется эмиттерный переход, для этого «минусовой» щуп подключаем к эмиттеру.
3. Для проверки коллектора перемещаем на него «минусовой» щуп.

Результаты этих измерений должны показать сопротивление в пределах значения «1».

Для проверки прямого сопротивления меняем щупы местами:

1. «Минусовой» щуп прибора присоединяем к базе.
2. «Плюсовой» щуп поочередно перемещаем от эмиттера к коллектору.
3. На экране мультиметра показатели сопротивления должны составить от 500 до 1200 Ом.

Данные показания свидетельствуют о том, что переходы не нарушены, транзистор технически исправен.

Многие любители имеют сложности с определением базы, и соответственно коллектора или эмиттера. Некоторые советуют начинать определение базы независимо от типа структуры таким способом: попеременно подключая черный щуп мультиметра к первому электроду, а красный – поочередно ко второму и третьему.

База обнаружится тогда, когда на приборе начнет падать напряжение. Это означает, что найдена одна из пар транзистора – «база – эмиттер» или «база – коллектор». Далее необходимо определить расположение второй пары таким же образом. Общий электрод у этих пар и будет база.

Маркировка транзисторов

Транзистор КТ315. Тип транзистора указывается в этикетке, а также на корпусе прибора в виде буквы указывалась группа. На корпусе указывается полное название транзистора или только буква, которая сдвинута к левому краю корпуса. Товарный знак завода может не указываться. Дата выпуска ставится в цифровом или кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки транзистора указывает на его применяемость – в составе цветного телевидения. Старые же (произведенные до 1971 года) транзисторы КТ315 маркировались буквой, стоящей посередине корпуса. При этом первые выпуски маркировались лишь одной большой буквой, а примерно в 1971 году перешли на привычную двухстрочную. Пример маркировки транзистора КТ315 показан на рисунке 1. Следует также отметить, что транзистор КТ315 был первым массовым транзистором с кодовой маркировкой в миниатюрном пластмассовом корпусе КТ-13. Подавляющее большинство транзисторов КТ315 и КТ361 (характеристики такие же, как у КТ315, а проводимость p-n-p) было выпущено в корпусах желтого или красно-оранжевого цветов, значительно реже можно встретить транзисторы розового, зелёного и черного цветов. В маркировку транзисторов предназначенных для продажи помимо буквы обозначающей группу, товарного знака завода и даты изготовления входила и розничная цена, например «ц20к», что означало цена 20 копеек.

Транзистор КТ315-1. Тип транзистора также указывается в этикетке, а на корпусе указывается полное название транзистора, а также транзисторы могут маркироваться кодовым знаком. Пример маркировки транзистора КТ315-1 приведен на рисунке 2. Маркировка транзистора кодовым знаком приведена в таблице 2.

Проверка КТ815

Не всегда покупаемые элементы оказываются в рабочем состоянии. Пусть бракованные элементы попадаются не так часто, но любой радиолюбитель или просто покупатель обязан знать, как проверить такой прибор.

Во-первых, проверить работоспособность КТ815 можно специальным пробником, но рассмотрим проверку обычным мультиметром, так как предыдущий прибор есть далеко не у всех.

Для проверки при помощи мультиметра, прибор нужно перевести в режим прозвонки. Сначала прикладываем отрицательный щуп к базе, а положительный к коллектору. На дисплее должно отобразиться значение от 500 до 800 мв. Затем меняем щупы, поставив на базу положительный, а на эмиттер отрицательный. Значения должны примерно равны прошлым.

Затем нужно проверить обратное падение напряжение. Для этого поставим сначала отрицательный щуп на базу, а положительный на коллектор. Должны получится единица. В случае с замером на базе и эмиттере, произойдёт то же самое.

Схемы подключения

Вот несколько основных схем подключения Kn2907a:

Эмиттерным повторителем

Одной из распространенных схем подключения является эмиттерный повторитель. В этой схеме Kn2907a используется для усиления слабого сигнала, который подается на базу транзистора. Эмиттер транзистора подключается к источнику питания через резистор, что позволяет обеспечить стабильность работы.

Ключевой схемой

Kn2907a также может использоваться в качестве ключа в электронных устройствах. В этой схеме транзистор подключается между источником питания и нагрузкой. Когда на базу Kn2907a подается сигнал, транзистор открывается, что позволяет току протекать через нагрузку. Это позволяет использовать Kn2907a для управления другими компонентами схемы.

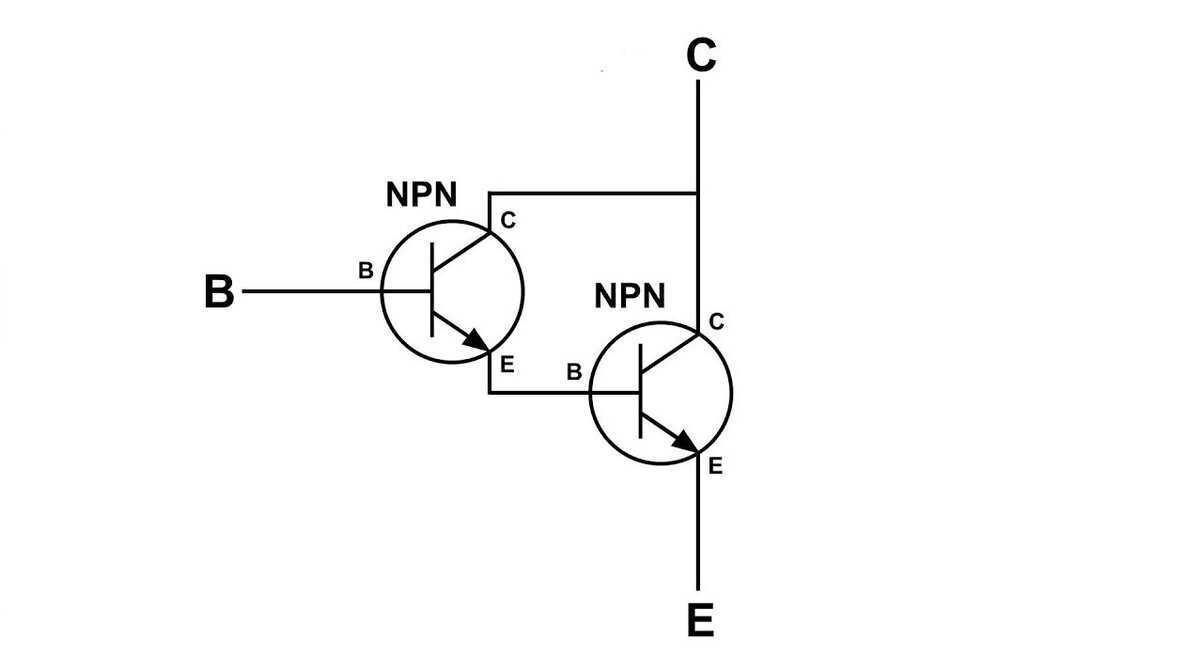

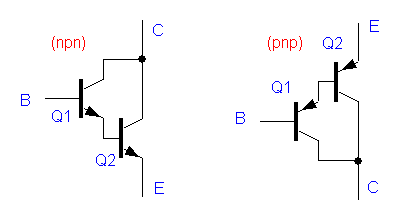

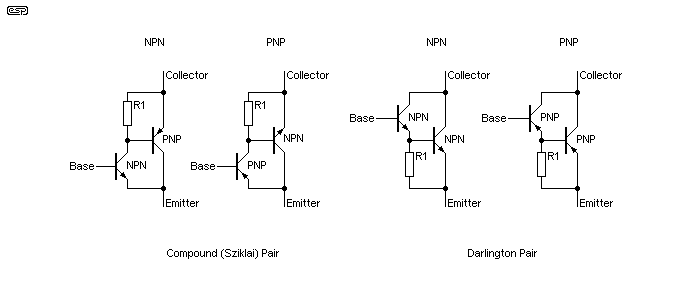

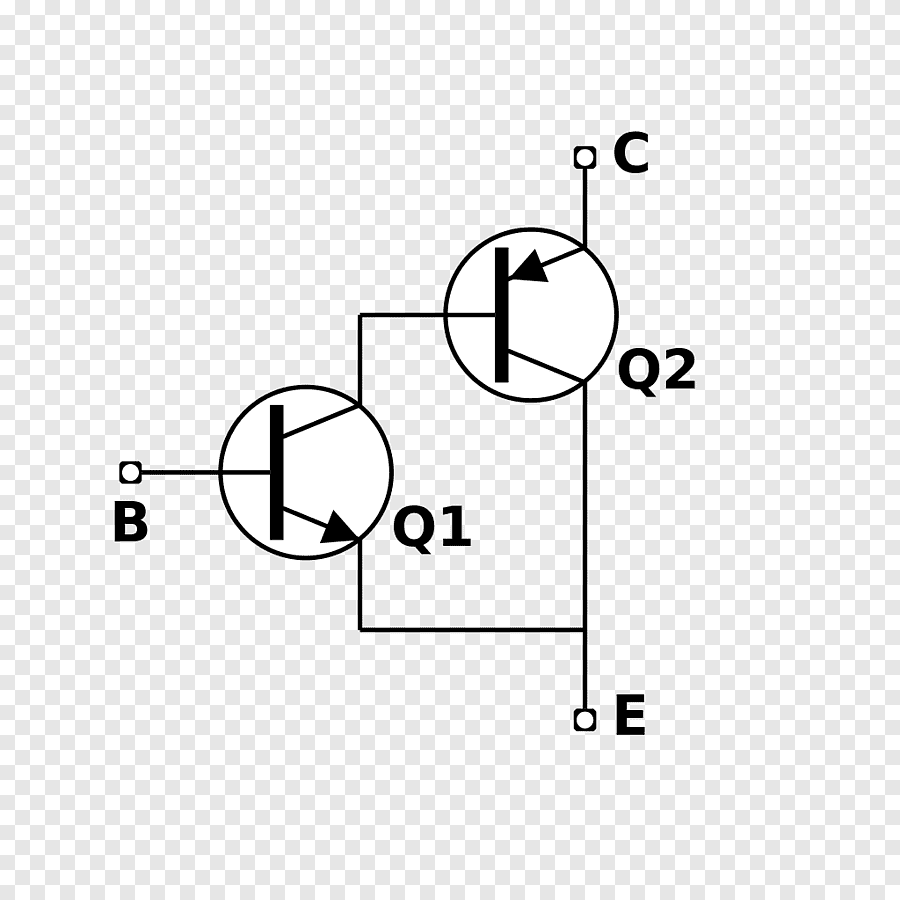

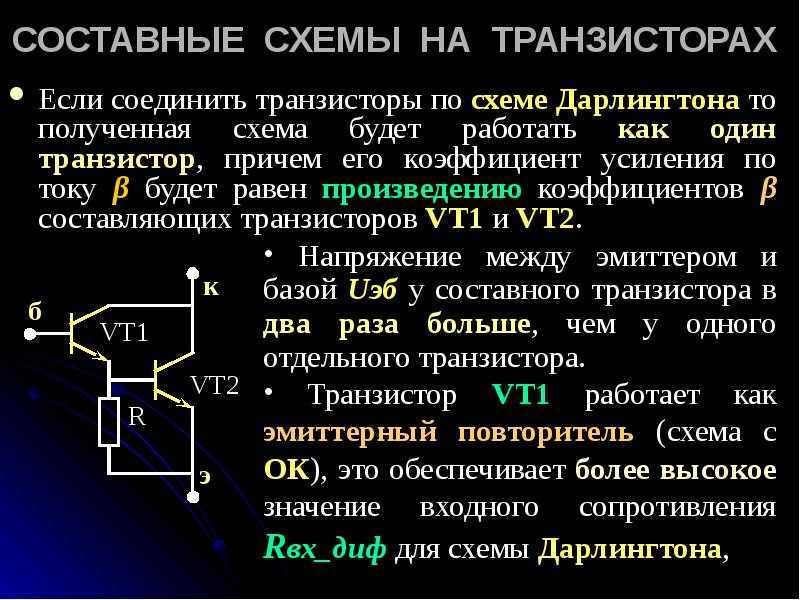

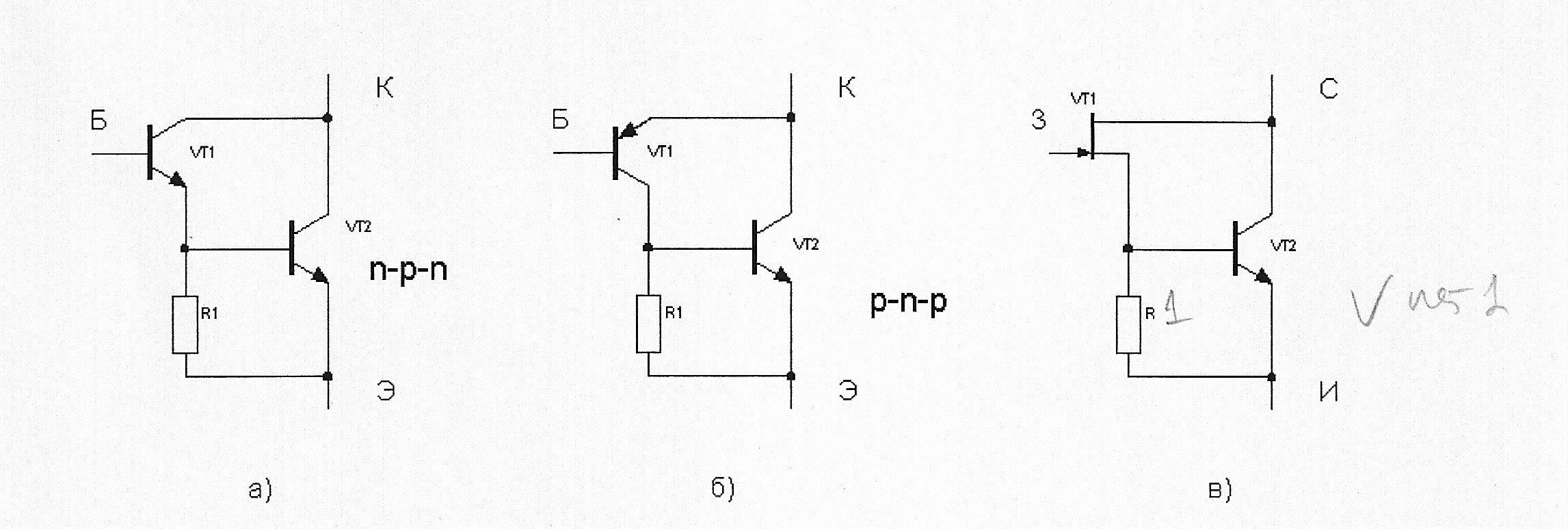

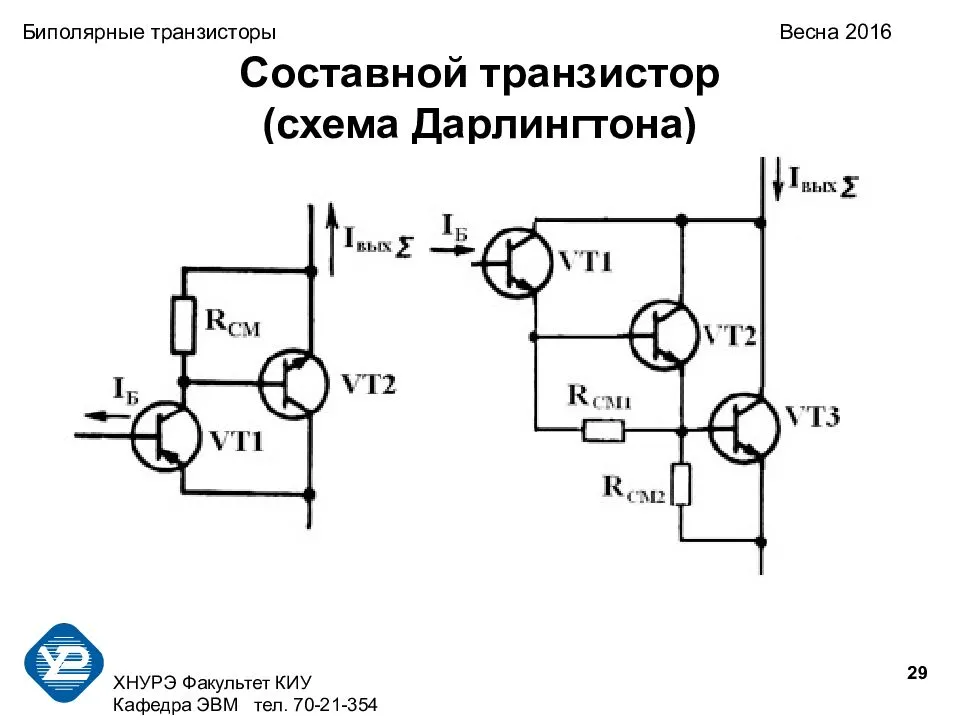

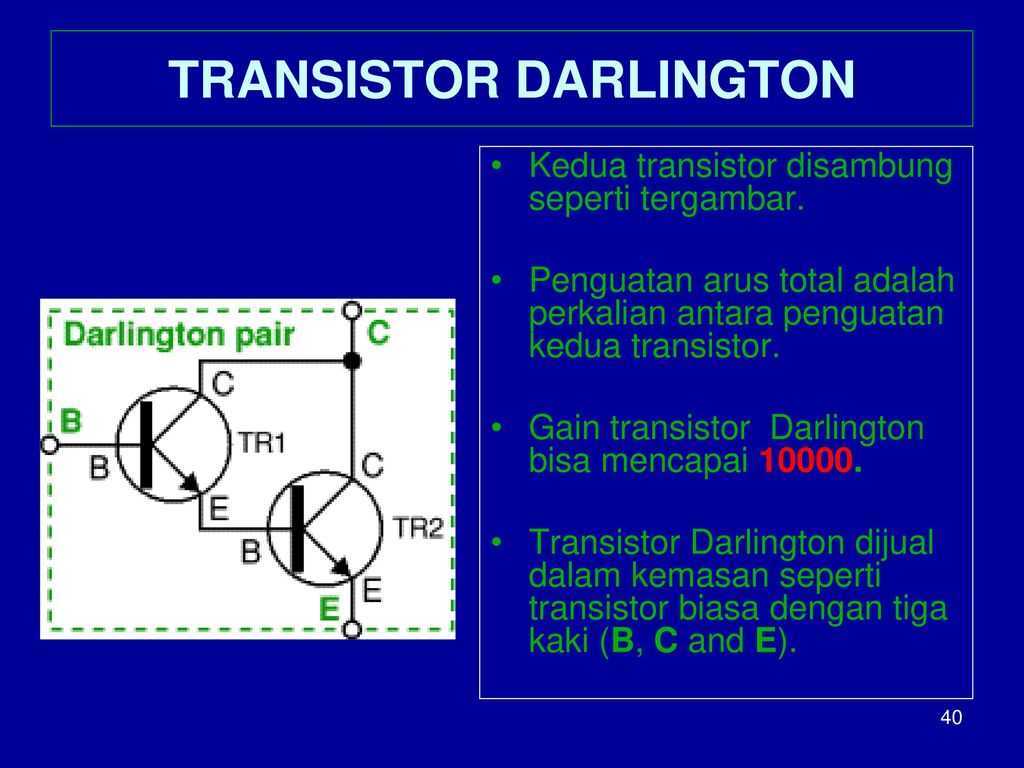

Каскадный усилитель

Kn2907a также может использоваться в каскадных усилителях, где несколько транзисторов Kn2907a могут быть соединены последовательно для дополнительного усиления сигнала. Каждый транзистор Kn2907a усиливает сигнал и передает его следующему транзистору в схеме, что позволяет достичь максимального усиления.

Это лишь некоторые из возможных схем подключения Kn2907a. Все они требуют правильного выбора компонентов и электрической схемы для достижения требуемого результата.

Автомобилистам на заметку

Многие автолюбители задумывались над перегоранием ходовых огней на своей машине. Данная микросхема позволяет решить эту проблему с минимальными затратами и набором компонентов, так как она может стабилизировать нестабильное бортовое напряжение до уровня 12 В. Для работы в такую схему рекомендуют добавить два конденсатора на 25 В c емкостью на входе 330 мкФ и выходе 100 мкФ, диод IN4007, и радиатор для отвода тепла. Однако некоторые автомобилисты обходятся без них и вполне довольны результатом.

Описание того как работает схема подключения для ходовых огней можно посмотреть в непродолжительном видеоролике.
