Аналоги
Для замены могут подойти транзисторы кремниевые, со струкрурой NPN, эпитаксиально-планарные, предназначенные для применения в схемах усилителей низкой частоты, дифференциальных и операционных усилителей.
Отечественное производство
Тип | PC | UCB | UCE | UEB | IC | TJ | hFE | fT | Cob | NF | UCE(sat) | Корпус |
---|---|---|---|---|---|---|---|---|---|---|---|---|
C1815 | 0,2 | 60 | 50 | 5 | 0,15 | 150 | 130 | 80 | 3,5 | — | ≤ 0,25 | SOT-23 |
КТ3102А | 0,25 | 50 | 50 | 5 | 0,1 | — | 100…200 | 150 | ≤ 6 | 10 | — | ТО-92, ТО-18 |
КТ3102Б | 0,25 | 50 | 50 | 5 | 0,1 | — | 200…500 | 150 | ≤ 6 | 10 | — | ТО-92, ТО-18 |
КТ602А/Б | 0,85 | 120 | 100 | 5 | 0,075 | 150 | 20…80 | 150 | ≤ 4 | — | ≤ 3,0 | ТО-126 |
КТ602В/Г | 0,85 | 80 | 70 | 5 | 0,075 | 150 | 15…80 | 150 | ≤ 4 | — | ≤ 3,0 | ТО-126 |
КТ611А/Б | 0,8 | 200 | 180 | 4 | 0,1 | 150 | 10…120 | ≥ 60 | ≤ 5 | — | ≤ 0,8 | ТО-126 |
КТ611В/Г | 0,8 | 180 | 180 | 4 | 0,1 | 150 | 10…120 | ≥ 60 | ≤ 5 | — | ≤ 0,8 | ТО-126 |
КТ660А | 0,5 | 50 | 45 | 5 | 0,8 | 150 | 110…220 | ≥ 200 | ≤ 10 | — | ≤ 0,5 | ТО-92 |
Зарубежное производство
Тип | PC | UCB | UCE | UEB | IC | TJ | hFE | fT | Cob | NF | UCE(sat) | Корпус | Маркировка |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2SC1815 | 0,4 | 60 | 50 | 5 | 0,15 | 150 | 70…700 | 80 | ≤ 3,5 | 1…10 | 0,25 | TO-92 | — |
CSC3114/R | 0,4 | — | 50 | — | 0,15 | — | 100 | 100 | ≤ 3,5 | ≤ 100 | ≤ 0,25 | TO-92 | — |
CSC3114S | 0,4 | — | 50 | — | 0,15 | — | 140 | 100 | — | — | — | TO-92 | — |
CSC3114V | 0,4 | — | 50 | — | 0,15 | — | 280 | 100 | — | — | — | TO-92 | — |
CSC3199 | 0,4 | — | 50 | — | 0,15 | — | 70…700 | 80 | — | — | — | TO-92 | — |
CSC3331/R/S/T | 0,5 | — | 50 | — | 0,2 | — | 70 | 200 | — | — | — | TO-92 | — |
CSC3331TU/U/V | 0,5 | — | 50 | — | 0,2 | — | 70 | 200 | — | — | — | TO-92 | — |
C1815 | 0,2 | 60 | 50 | 5 | 0,15 | 150 | 130 | 80 | — | — | 0,25 | SOT-23 | HF |
2N5551SC | 0,35 | 180 | 160 | 6 | 0,6 | 150 | 150 | 100 | ≤ 6 | ≤ 8 | ≤ 0,5 | SOT-23 | ZFC |
2PD601BRL | 0,25 | 60 | 50 | 6 | 0,2 | 150 | 210 | 100 | ≤ 3 | — | ≤ 0,25 | SOT-23 | ML٭ |
2PD601BSL | 0,25 | 60 | 50 | 6 | 0,2 | 150 | 290 | 100 | ≤ 3 | — | ≤ 0,25 | SOT-23 | MM٭ |
2PD602ASL | 0,25 | 60 | 50 | 5 | 0,5 | 150 | 170 | 180 | ≤ 15 | — | ≤ 0,6 | SOT-23 | SF |
2SC2412-R | 0,2 | 60 | 50 | 7 | 0,15 | 150 | 180 | 180 | ≤ 3,5 | — | ≤ 0,4 | SOT-23 | BR |
2SC2412-S | 0,2 | 60 | 50 | 7 | 0,15 | 150 | 270 | 180 | ≤ 3,5 | — | ≤ 0,4 | SOT-23 | BS |
2SC945LT1 | 0,23 | 60 | 50 | 5 | 0,15 | 150 | 200 | 150 | ≤ 3,5 | — | ≤ 0,3 | SOT-23 | L6 |
2STR1160 | 0,5 | 60 | 50 | 5 | 1 | 150 | 250 | 150 | ≤ 3,5 | — | ≤ 0,43 | SOT-23 | 160 |
BCV47 | 0,36 | 80 | 60 | 10 | 0,5 | 150 | 10000 | 170 | ≤ 3,5 | — | ≤ 1,0 | SOT-23 | DK, FG, FGp, FGs, FGt, W |
BTC2412N3 | 0,225 | 60 | 50 | 7 | 0,2 | 150 | 180 | 80 | ≤ 3,5 | — | ≤ 0,4 | SOT-23 | C4 |
BTD2150N3 | 0,225 | 80 | 50 | 6 | 4 | 150 | 270 | 175 | 14 | — | ≤ 0,32 | SOT-23 | CF |
BTN6427N3 | 0,225 | 100 | 60 | 12 | 0,5 | 150 | 10000 | ≤ 7 | — | ≤ 1,5 | SOT-23 | 1N | |
CMPT3820 | 0,35 | 80 | 60 | 5 | 1 | 150 | 200 | 150 | ≤ 10 | — | ≤ 0,28 | SOT-23 | 38C |
CMPT491E | 0,35 | 80 | 60 | 5 | 1 | 150 | 200 | 150 | ≤ 10 | — | ≤ 0,4 | SOT-23 | C49 |
INC5001AC1 | 0,2 | 80 | 60 | 5 | 1 | 150 | 130 | 240 | ≤ 10 | — | ≤ 0,25 | SOT-23 | XY |
INC5006AC1 | 0,2 | 100 | 50 | 7 | 3 | 150 | 400 | 250 | 13 | — | ≤ 0,2 | SOT-23 | CER |
KMMT619 | 0,35 | 60 | 50 | 6 | 0,2 | 150 | 250 | 100 | ≤ 20 | — | ≤ 0,5 | SOT-23 | 619, 619H |
KST6428 | 0,35 | 60 | 50 | 6 | 0,2 | 150 | 250 | 100 | ≤ 3 | — | — | SOT-23 | 1K |
L2SC1623RLT1G | 0,225 | 60 | 50 | 7 | 0,15 | 150 | 180 | 250 | ≤ 3 | — | ≤ 0,3 | SOT-23 | L6 |
L2SC1623SLT1G | 0,225 | 60 | 50 | 7 | 0,15 | 150 | 270 | 250 | ≤ 3 | — | ≤ 0,3 | SOT-23 | L7 |
L2SC2412KRLT1G | 0,2 | 60 | 50 | 7 | 0,15 | 150 | 180 | 180 | ≤ 3,5 | — | ≤ 0,4 | SOT-23 | BR |
L2SC2412KSLT1G | 0,2 | 60 | 50 | 7 | 0,15 | 150 | 270 | 180 | ≤ 3,5 | — | ≤ 0,4 | SOT-23 | G1F |
L2SC5343RLT1G | 0,2 | 60 | 50 | 5 | 0,15 | 150 | 180 | 80 | ≤ 3,5 | ≤ 10 | ≤ 0,25 | SOT-23 | 7R |
L2SC5343SLT1G | 0,2 | 60 | 50 | 5 | 0,15 | 150 | 270 | 80 | ≤ 3,5 | ≤ 10 | ≤ 0,25 | SOT-23 | 7S |
LMBT6428LT1G | 0,225 | 60 | 50 | 6 | 0,2 | 150 | 250 | 100 | ≤ 3 | ≤ 0,5 | SOT-23 | 1KM | |
MMBT5343-G/L | 0,2 | 60 | 50 | 5 | 0,15 | 150 | 200 | 80 | ≤ 3,5 | ≤ 10 | ≤ 0,25 | SOT-23 | 5343 |
MMBT6428 | 0,3 | 60 | 50 | 6 | 0,2 | 150 | 250 | 100 | ≤ 3 | — | ≤ 0,6 | SOT-23 | 1K, 1KM |
MMBT6428L/LT1/LT1G | 0,225 | 60 | 50 | 6 | 0,2 | 150 | 250 | 100 | ≤ 3 | — | ≤ 0,6 | SOT-23 | 1KM |
MMBT945-H/L | 0,2 | 60 | 50 | 5 | 0,15 | 150 | 200/130 | 150 | ≤ 3 | — | ≤ 0,3 | SOT-23 | CR |
MMBTA28 | 0,35 | 80 | 80 | 12 | 0,8 | 150 | 10000 | 125 | ≤ 8 | — | ≤ 1,5 | SOT-23 | 3SS K6R |
NXP3875G | 0,2 | 60 | 50 | 5 | 0,15 | 150 | 200 | 80 | ≤ 3,5 | ≤ 10 | ≤ 0,25 | SOT-23 | ٭JF |
PBSS4041NT | 0,3 | 60 | 60 | 5 | 3,8 | 150 | 300 | 175 | 17 | — | ≤ 0,3 | SOT-23 | ٭BK |
PBSS4160T | 0,3 | 80 | 60 | 5 | 1 | 150 | 250 | 150 | ≤ 10 | — | ≤ 0,25 | SOT-23 | ٭U5 |
PBSS8110T | 0,3 | 120 | 100 | 5 | 1 | 150 | 150 | 100 | ≤ 7,5 | — | ≤ 0,2 | SOT-23 | ٭U8 |
SSTA28 | 0,2 | 80 | 80 | 12 | 0,3 | 150 | 10000 | 200 | ≤ 8 | — | ≤ 1,5 | SOT-23 SST3 | RAT |
TMPS1654N7 | 0,225 | 80 | 160 | 5 | 0,15 | 150 | 150 | 100 | ≤ 8 | — | ≤ 1,5 | SOT-23 | N7 |
TMPT6428 | 0,225 | 60 | 50 | 6 | 0,2 | 150 | 250 | 100 | ≤ 3 | — | ≤ 0,2 | SOT-23 | 1K |
Примечание: данные в таблицах взяты из даташип компаний-производителей.
Зарождение нового мира
В то время как Бардин бросил Bell Labs, чтобы стать академиком (он продолжил изучение германиевых транзисторов и сверхпроводников в Иллинойском университете), Браттэйн поработал еще некоторое время, а после ушел в педагогику. Шокли основал свою собственную компанию по производству транзисторов и создал уникальное место — Силиконовую долину. Это процветающий район в Калифорнии вокруг Пало-Альто, где находятся крупные корпорации электроники. Двое из его сотрудников, Роберт Нойс и Гордон Мур, основали компанию Intel — крупнейшего в мире производителя микросхем.
Бардин, Браттэйн и Шокли ненадолго воссоединились в 1956 году: за свое открытие они получили высшую в мире научную награду — Нобелевскую премию по физике.
Маркировка IRF3205
В маркировке данного транзистора первые две буквы (IR) означают первого производителя — International Rectifier. Сейчас этот транзистор выпускается многими компаниями, но именно с этой началась история этого компонента.
Помимо оригинальной версии, на данный момент существует еще и бессвинцовая версия, которая помечается постфиксом “Z” — (IRF3205Z), но раньше обозначение выглядело по-другому, а именно — “PbF”, что расшифровывается как Plumbum Free.
А также существуют версии в других корпусах: IRF3205ZL — TO262 (припаивание стока-радиатора к плате для охлаждения) и IRF3205ZS — D2Pak (для поверхностного монтажа).
TO262 и D2Pak, который иначе называется TO263, отличаются тем, что первый предназначен для монтажа в отверстия на плате, после чего загибается и припаивается радиатором к ней же. TO263, в свою очередь, не требует отверстий и обладает короткими выводами, что позволяет использовать его при поверхностном монтаже на небольших платах.
↑ Техническое задание
Как всегда, считаю, что любительская конструкция, как правило, должна быть простой, дешевой, технологичной, состоять из недефицитных деталей. Кроме того, я давно пришел к выводу, что для подобных целей лучше делать небольшие простые платы без блока питания, без цифрового индикатора, без сложного корпуса. Достаточно предусмотреть зажимы для подключения внешнего лабораторного регулируемого блока питания, индикатора в виде простого цифрового тестера или стрелочного прибора, при необходимости — осциллографа и т. п.
Такие приборы быстро делаются и переделываются, а главное — они работают и приносят пользу. Если же задумать многофункциональный самодостаточный прибор в отдельном красивом корпусе, он обычно так и останется в прожектах. Кроме того, если прибор сделан, вдруг оказывается, что надо добавить еще одну функцию, например, капацитовизор, а места на передней панели уже нет и дизигн надо портить… Поэтому я считаю, что неказистые любительские узкофункциональные изделия имеют право на жизнь.
Итак, задумана проверка кремниевых транзисторов в режиме — ток 200 мА, напряжение К-Э = 2 В. Оперативно можно изменять ток в диапазоне примерно 150…300 мА, напряжение К-Э до 5…7 В. Можно проверять (чуть изменив настройки) составные транзисторы с двумя последовательными P-N переходами.
Тумблером можно изменить ток, например, в 10 раз. Это позволит проверять и маломощные транзисторы при токе 15…30 мА (заменой одного резистора можно установить любой разумный ток). Важным считаю удобство подключения любых транзисторов. Для транзисторов КТ814-819 на плате стоят панельки, для мощных транзисторов в корпусах типа ТО-247, ТО-3Р, есть зажимы. В них устанавливают провода с «крокодилами», которые позволяют подключать транзисторы в корпусе ТО-3, любые транзисторы с гнутыми паяными выводами и т. д.
Изменение напряжения К-Э осуществляется внешним источником питания, цель – проверка идентичности режимов при большем напряжении и значительном нагреве транзисторов. При 5 В и 200 мА получаем предельную мощность для КТ814 без теплоотвода — 1 Вт. Для бОльших корпусов без теплоотводов тепловая мощность обычно = 2 Вт.
Легко заметить, что усиление транзистора зависит в некоторых пределах как от напряжения, так и от температуры, поэтому определение абсолютного значения усиления транзистора с помощью микропроцессора с точностью до седьмого знака, не имеет смысла. По этой причине выбрано простейшее схемное решение, которое дает достаточную для практики точность и позволяет обойтись без ОУ, МК и нескольких источников питания. Для измерения тока базы годится любой цифровой тестер, например, М-832.
Графические иллюстрации характеристик
Рис. 1. Внешняя характеристика транзистора в схеме с общим эмиттером. Зависимость коллекторной нагрузки IC от напряжения коллектор-эмиттер UCE при различных токах (управления) базы IB.
Рис. 2. Зависимость статического коэффициента усиления по току от коллекторной нагрузки IC.
Зависимость снята при импульсном напряжении коллектор-эмиттер UCE = 5 В.
Рис. 3. Зависимости напряжений насыщения коллектор-эмиттер UCE(sat) и эмиттер-база UBE(sat) от величины коллекторной нагрузки IC.
Зависимость снята при соотношении амплитуд импульсов токов коллектора и базы IC/IB = 5.
Рис. 4. Снижение предельной токовой нагрузки IC в области безопасной работы транзистора при увеличении температуры корпуса прибора TC.
Кривая «Dissipation Limited» — снижение токовой нагрузки в результате общего перегрева п/п структуры.
Кривая «S/b Limited» — снижение токовой нагрузки для исключения вторичного пробоя п/п структуры локально, в местах повышенной плотности тока.
Определение теплового режима транзистора во многом сводится к определению рассеиваемой мощности и соотнесению её с областью безопасной работы транзистора (ОБР). Для транзистора, работающего в ключевом режиме, приходится учитывать потери на коммутационных интервалах, а также ряд особенностей, определяемых реактивными свойствами коллекторной цепи и источника питания.
Рис. 5. Область безопасной работы транзистора, определена при температуре среды Ta = 25°С при нагрузке транзистора одиночными импульсами (Single Pulse) различной длительности: PW = 10 мкс; 50 мкс; 100 мс; 300 мкс; 1,0 мс; 10 мс; 100 мс.
Выделяются 4 участка ограничивающих линий предельного тока коллектора:
- горизонтальный – предельный ток транзистора, определяющий устойчивость паяных соединений. При возрастании температуры корпуса вводится поправка согласно графику Рис. 4;
- участок «Dissipation Limited» – предельный ток, ограничивающий общий нагрев п/п структуры;
- участок «S/b Limited» — ограничение тока исходя из недопущения вторичного пробоя п/п структуры;
- вертикальный участок – предельное напряжение коллектор-эмиттер, не приводящее к лавинному пробою п/п структуры.
Характеристики ОБР по Рис. 5 подходят для анализа безопасной работы транзистора при резистивном или емкостном характере нагрузки, а также при любой нагрузке на интервале проводимости (ton). См. диаграмму тока коллектора в импульсном режиме выше.
В схеме с индуктивной нагрузкой на коммутационном интервале (tstg + tf), при восстановлении непроводящего состояния, возникающие на транзисторе пиковые перенапряжения могут превышать критические значения и вызвать пробой п/п структуры. Для уменьшения перенапряжений вводятся ограничители напряжения: снабберные RC-цепи, активные ограничители и т. п. Для уменьшения потерь (уменьшения длительности коммутационного интервала) в цепь управления (базы) транзистора вводится отрицательное напряжение смещения.
Увеличение напряжений при вводе отрицательного смещения и ограничение коллекторного тока отражаются на конфигурации ОБР. Такая ОБР является неотъемлемой характеристикой работы транзистора в переключающем режиме с индуктивной нагрузкой.

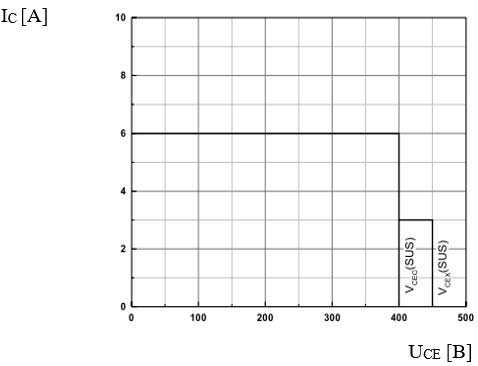

Рис. 6. Область безопасной работы с обратным смещением. Характеристика снята при условии Tc ≤ 100°C.
Увеличение UCEX(sus) при значительном ограничении тока коллектора – результат ввода ограничителей коммутационных перенапряжений до уровня 450 В.
Условиями безопасной (корректной) работы транзистора в ключевом режиме является выполнение следующих условий:
- непревышение температурных ограничений по структуре в целом;
- токи и напряжения на интервале включения (ton) не превышают ограничений ОБР;
- токи и напряжения на интервале выключения (tstg + tf) не превышают ограничений ОБР с обратным смещением.
Недостатки
Какие недостатки есть у импульсных реле? Некоторые модели
отдельных производителей чувствительны к перепадам напряжения.
Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.
Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.
Отличить их можно по рычагу с лицевой стороны. С его
помощью реле вручную переводится из одного положения в другое.
В электронные встроена плата с микроконтроллером. В них
клацать особо нечему, и они менее шумны.
Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).
У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».
У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.
Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).
В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.
комплектующие для ноутбуков, кабель сетевой, полевой транзистор
Наведите курсор, чтобы увеличить
Код товара 681
-
Цена:
199,26 грн В наличии
Купить
-
Количество:
–
+ -
Общая стоимость:
-
КУПИТЬ
Пример: +38 084 1112246
Купить в 1 кликНаписать продавцу
+38 (068) 87337XX
Показать телефоны
Способы оплаты:
Наличные, Безналичный, Наложенный платеж.
Способы доставки:
Самовывоз, Доставка Укрпочтой, Новая Почта, Новая Почта (курьерська доставка), Укрпочта
Условия возврата и обмена
Описание 2SA1695+C4468 демонтаж, оригинал
2SA1695+C4468 Деталь выпаяна с платы брендового устройства, 100% оригинал.
Написать отзыв
Отзывы(0) :
2SA1695+C4468 демонтаж, оригинал
Практика работы составного транзистора
На рис. 3 показаны три варианта построения выходного каскада (эмиттерный повторитель). При подборе транзисторов надо стремится к b1~b2 и b3~b4 . Различие можно компенсировать за счёт подбора пар по равенству коэффициентов усиления СТ b13~b24 (см. табл. 1).
- Схема на рис. 3а имеет наибольшее входное сопротивление, но это худшая из приведённых схем: требует изоляцию фланцев мощных транзисторов (или раздельные радиаторы) и обеспечивает наименьший размах напряжения, поскольку между базами СТ должно падать ~2 В, в противном случае сильно проявятся искажения типа «ступенька».
- Схема на рис. 3б досталась в наследство с тех времён, когда ещё не выпускались комплементарные пары мощных транзисторов. Единственный плюс по сравнению с предыдущим вариантом – меньшее падение напряжения ~1,8 В и больше размах без искажений.
- Схема на рис. 3в наглядно демонстрирует преимущества СТШ: между базами СТ падает минимум напряжения, а мощные транзисторы можно посадить на общий радиатор без изоляционных прокладок.
На рис. 4 показаны два параметрических стабилизатора. Выходное напряжение для варианта с СТД равно:
Поскольку Uбэ гуляет в зависимости от температуры и коллекторного тока, то у схемы с СТД разброс выходного напряжения будет больше, а потому вариант с СТШ предпочтительней.
Рис. 3. Варианты выходных эмиттерных повторителей на СТ
Рис. 4. Применение СТ в качестве регулятора в линейном стабилизаторе
Для коммутации электромеханических приводов и, тем более, в импульсных схемах следует использовать готовые СТ с нормированными параметрами включения и выключения, паразитными ёмкостями. Типичный пример – широко распространённые импортные комплементарные СТД серии TIP12х.
