Семисегментные индикаторы

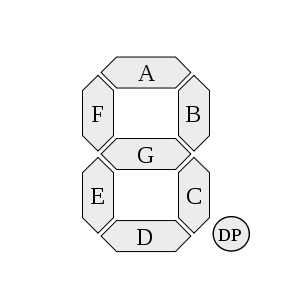

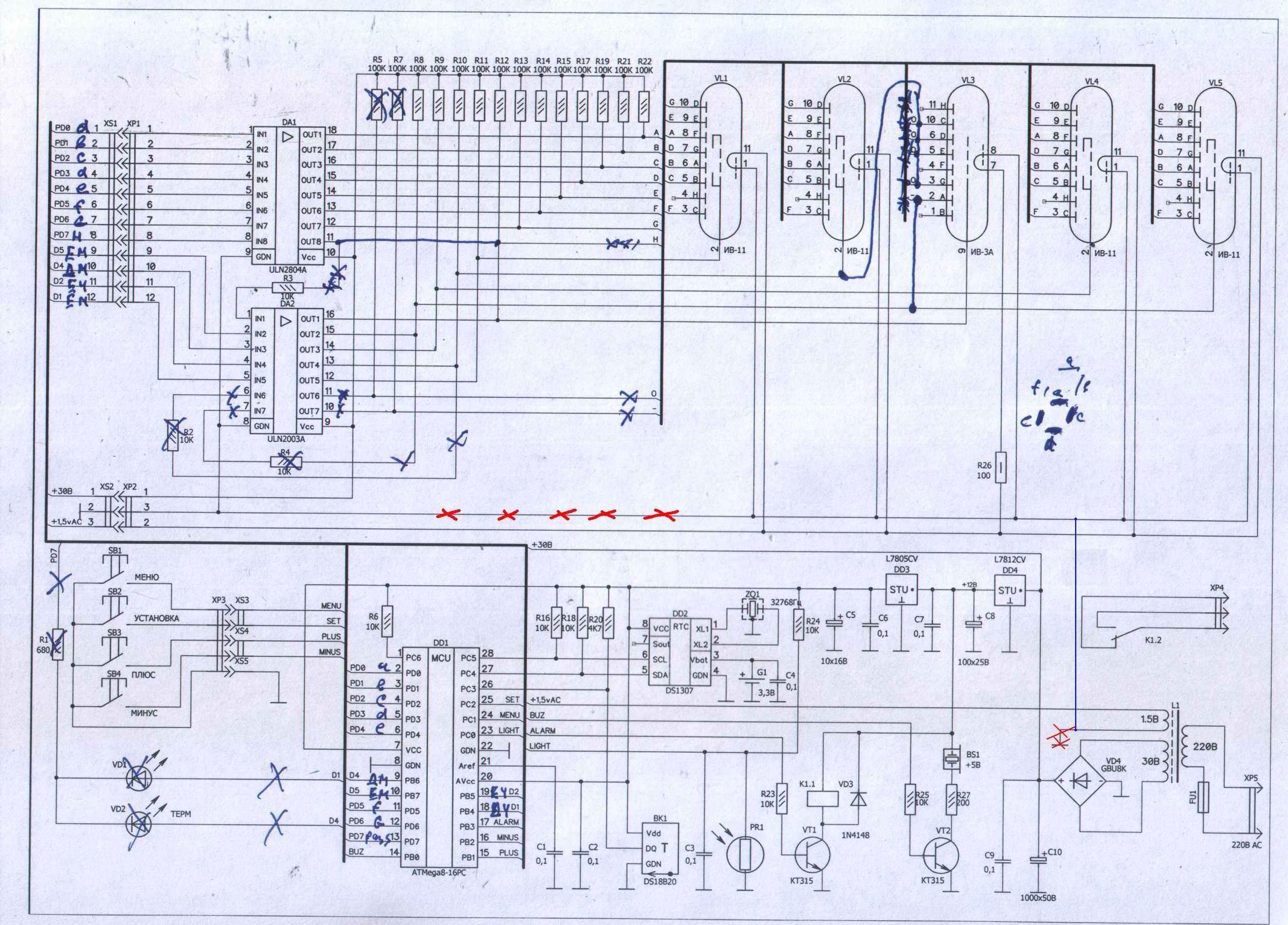

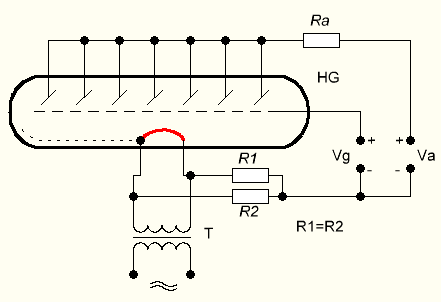

С появлением светодиодов ситуация кардинально изменилась в лучшую сторону. Светодиоды сами по себе потребляют маленький ток. Если расставить их в нужном положении, то можно высвечивать абсолютно любую информацию. Для того, чтобы высветить все арабские цифры, достаточно всего семь светящихся светодиодных полос — сегментов, выставленных определенным образом:
Почти ко всем таким семисегментным индикаторам добавляют также и восьмой сегмент — точку, для того, чтобы можно было показать целое и дробное значение какого-либо параметра
12 недорогих наборов электроники для самостоятельной сборки и пайки
Моя личная подборка конструкторов с Aliexpress «сделай сам» для пайки от простых за 153 до 2500 рублей. Дочке 5 лет — надо приучать к паяльнику))) — пусть пока хотя-бы смотрит — переходи посмотреть, один светодиодный куб чего только стоит
По идее у нас получается восьми сегментный индикатор, но по-старинке его также называют семисегментным.
Что получается в итоге? Каждая полоска на семисегментном индикаторе засвечивается светодиодом или группой светодиодов. В результате, засветив определенные сегменты, мы можем вывести цифру от 0 и до 9, а также буквы и символы.
Виды семисегментных индикаторов и обозначение на схеме
Существуют одноразрядные, двухразрядные, трехразрядные и четырехразрядные семисегментные индикаторы. Более четырех разрядов я не встречал.

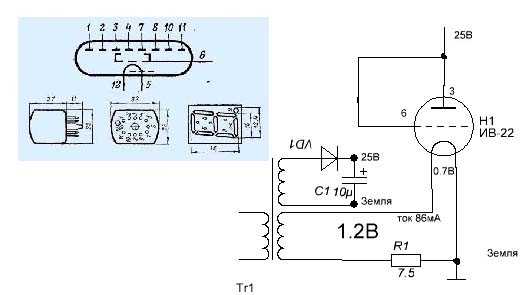

На схемах семисегментный индикатор выглядит примерно вот так:
В действительности же, помимо основных выводов, каждый семисегментный индикатор также имеет общий вывод с общим анодом (ОА) или общим катодом (ОК)
Внутренняя схема семисегментного индикатора с общим анодом будет выглядеть вот так:
а с общим катодом вот так:
Если семисегментный индикатор у нас с общим анодом (ОА), то в схеме мы должны на этот вывод подавать «плюс» питания, а если с общим катодом (ОК) — то «минус» или землю.
Как проверить семисегментный индикатор

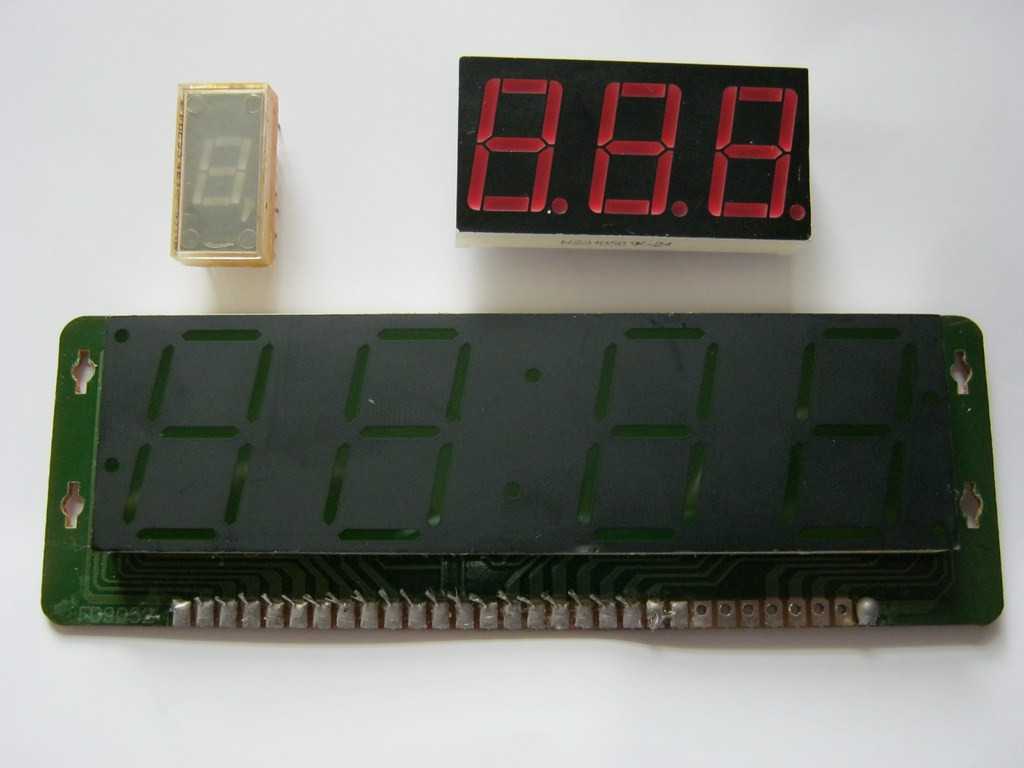

У нас имеются в наличии вот такие индикаторы:
Для того, чтобы проверить современный семисегментный индикатор, нам достаточно мультиметра с функцией прозвонки диодов. Для начала ищем общий вывод — это может быть или ОА или ОК. Здесь только методом тыка. Ну а далее проверяем работоспособность остальных сегментов индикатора по схемам выше.

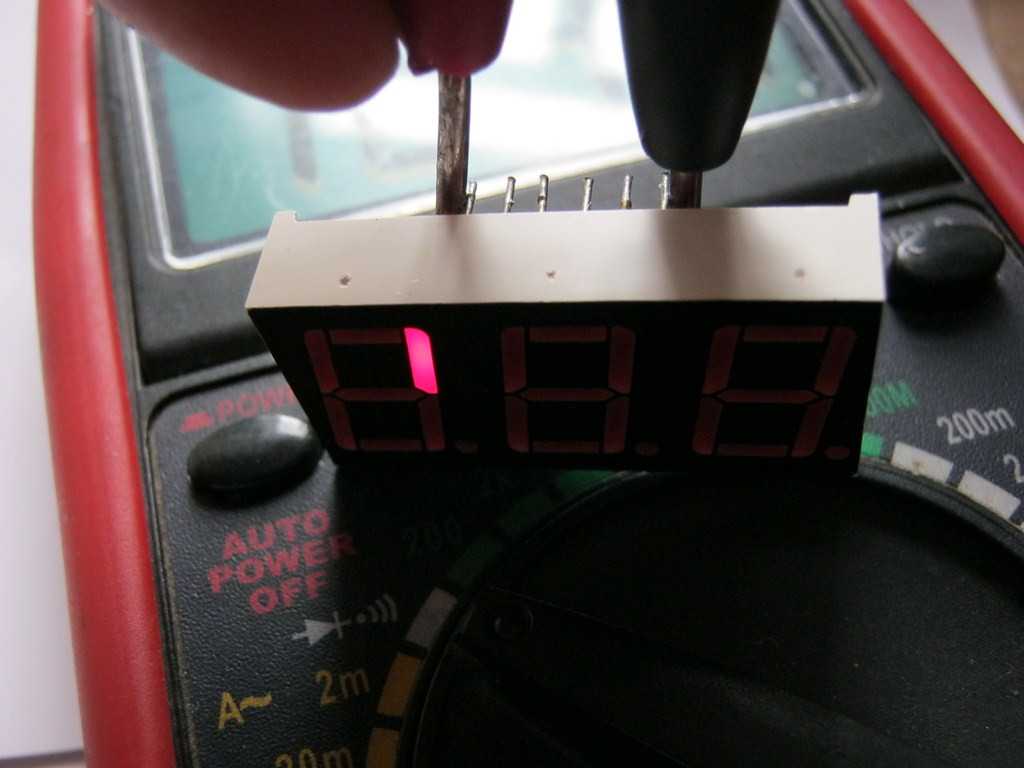

Как вы видите ниже на фото, у нас загорелся проверяемый сегмент. Таким же образом проверяем и другие сегменты. Если все сегменты горят, то такой индикатор целый и его можно использовать в своих разработках.

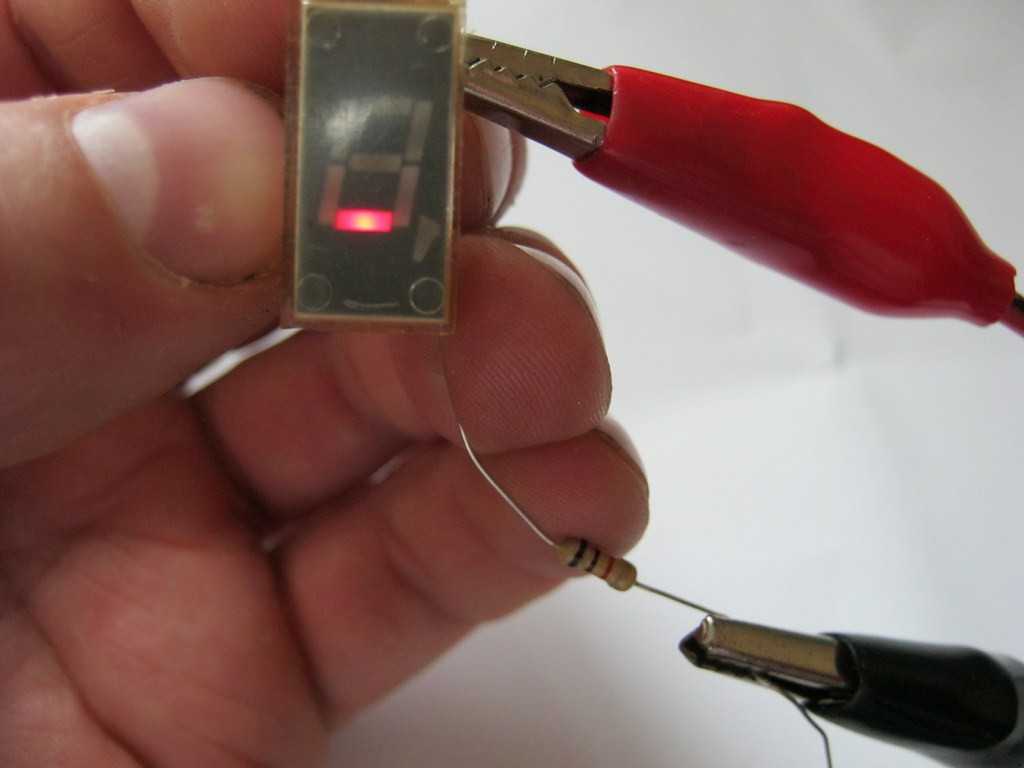

Иногда напряжения на мультиметре не хватает для проверки сегмента. Поэтому, берем блок питания, и выставляем на нем 5 Вольт. Чтобы ограничить ток через сегмент, проверяем через резистор на 1-2 Килоома.

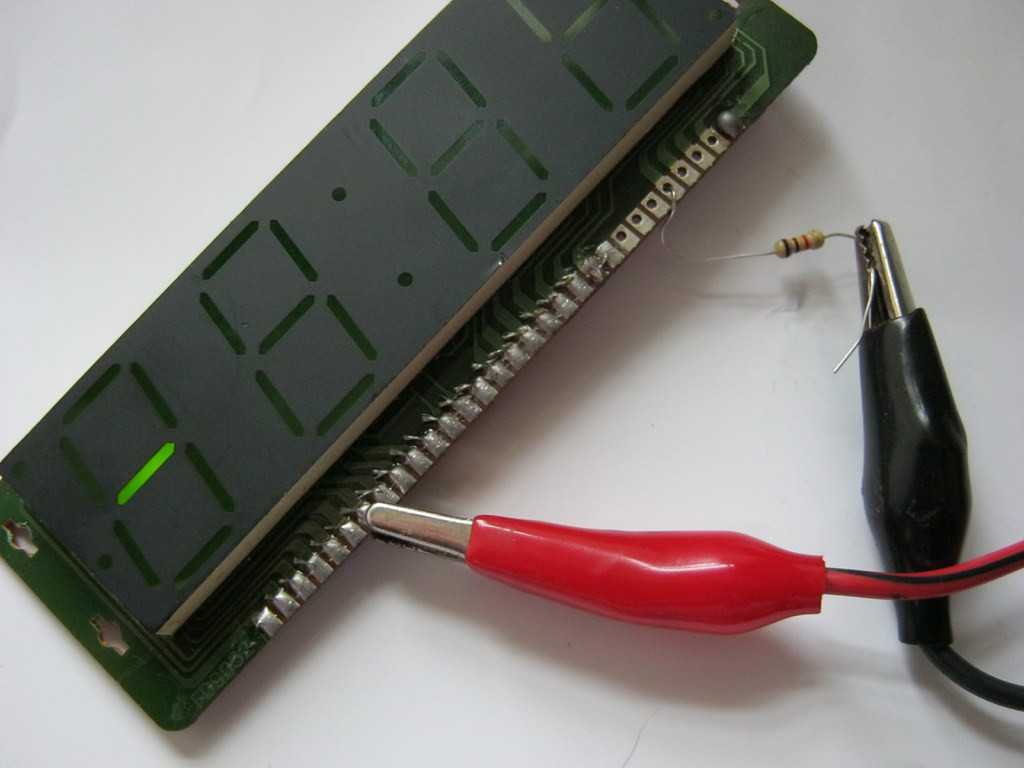

Таким же образом проверяем индикатор от китайского приемника

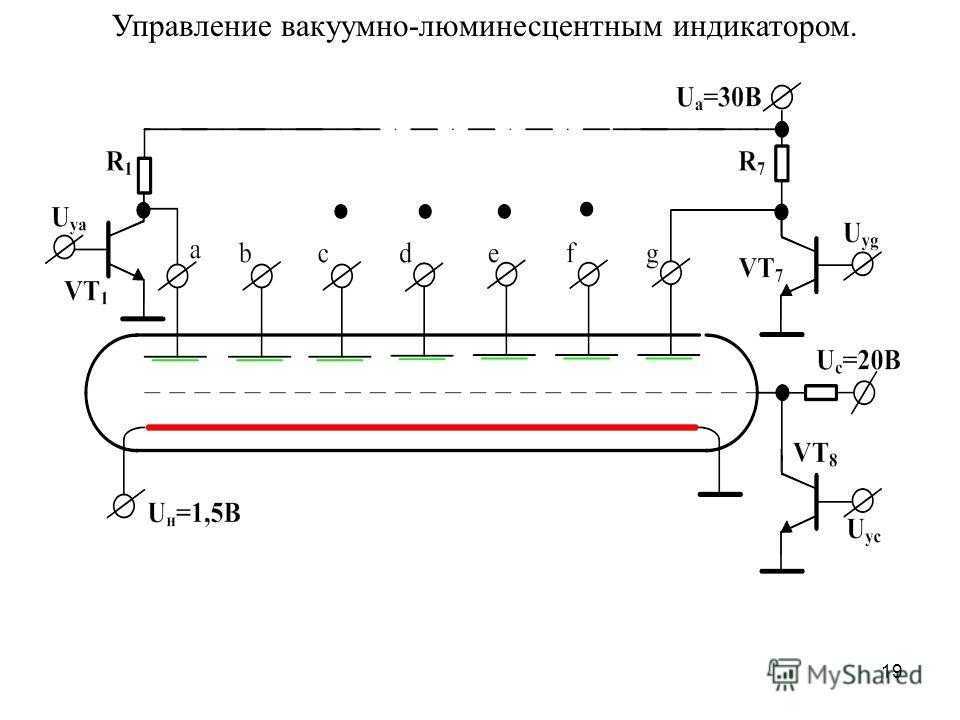

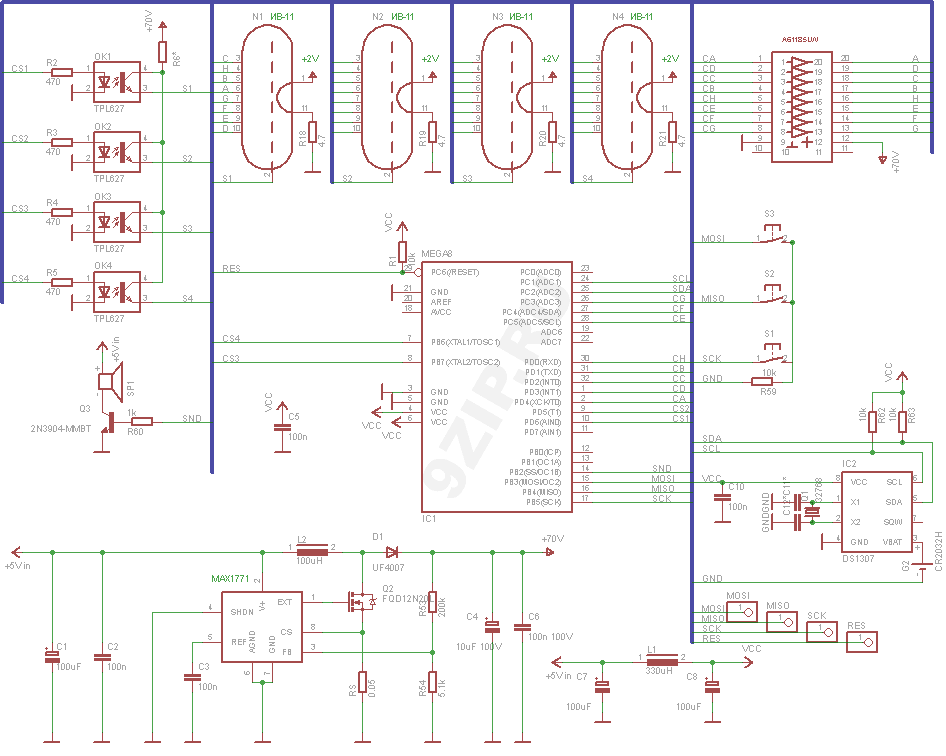

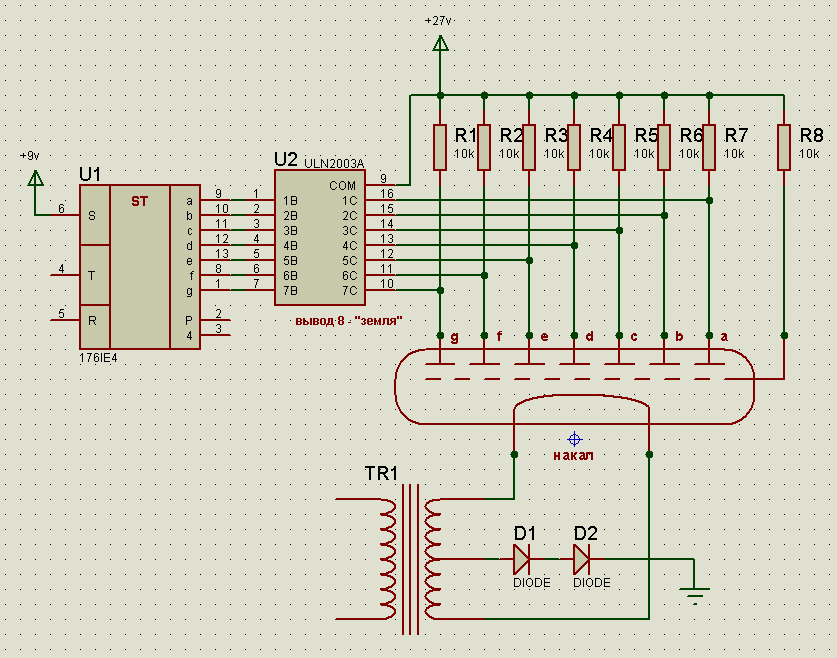

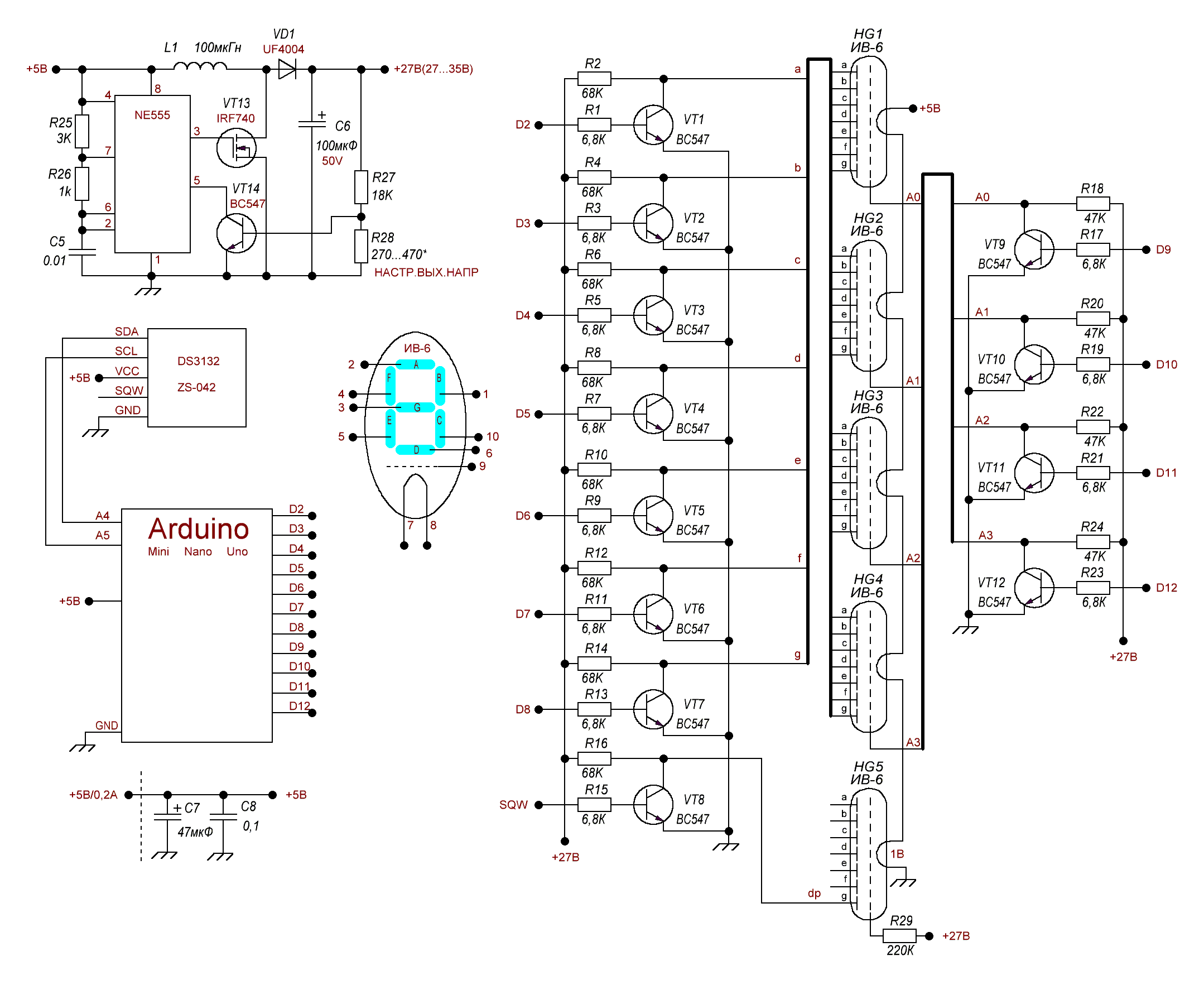

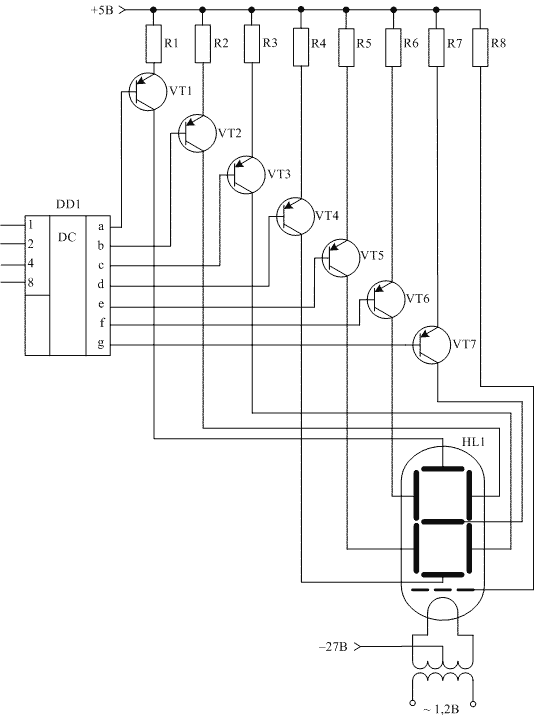

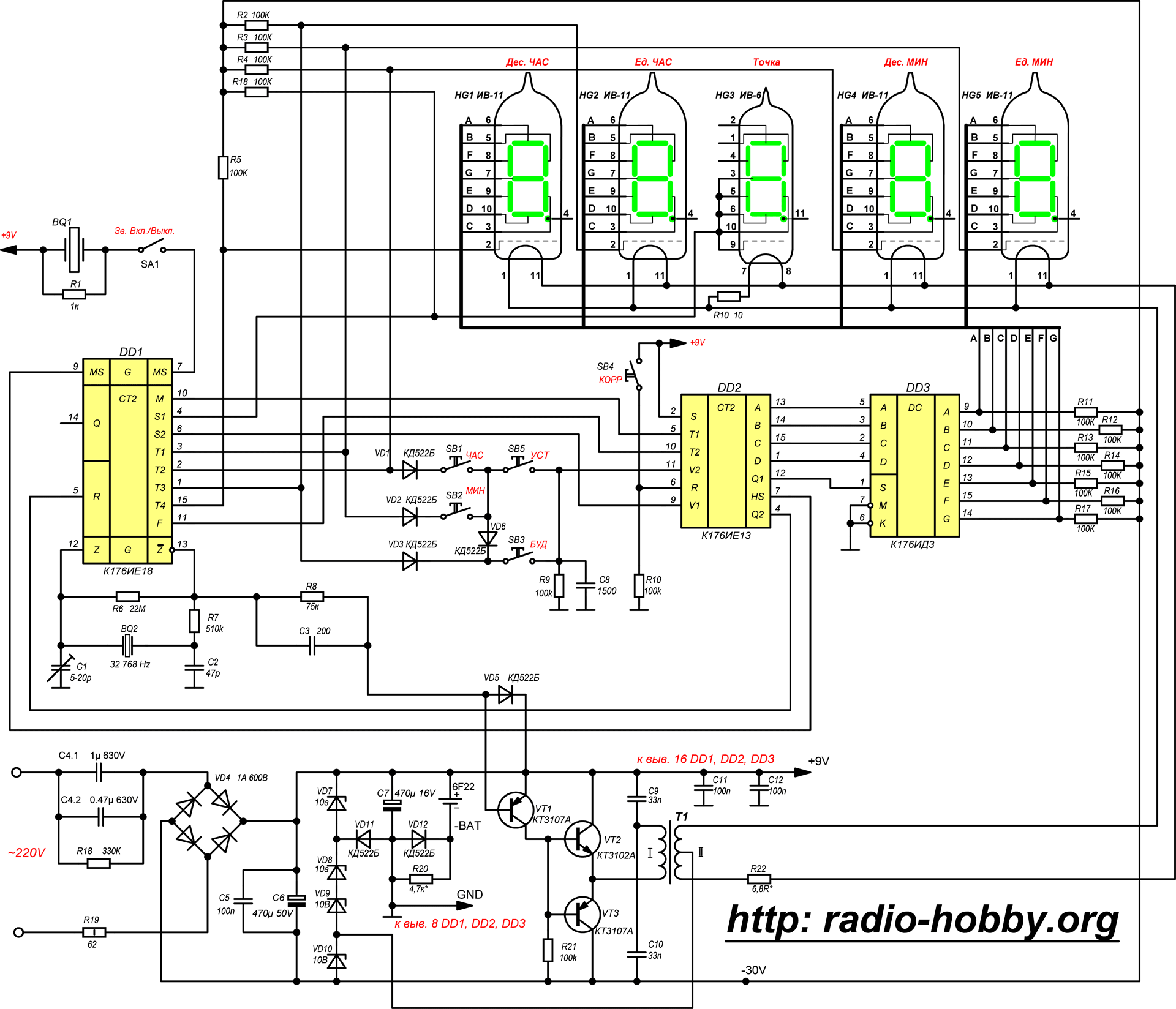

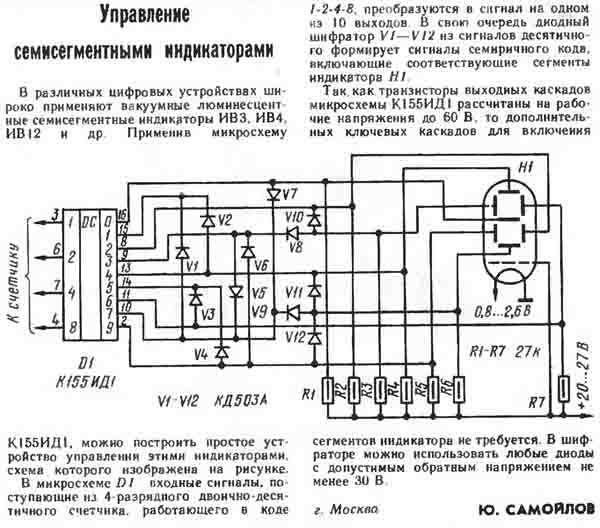

В схемах семисегментные индикаторы соединяются с резисторами на каждом выводе

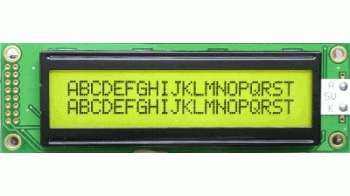

В нашем современном мире семисегментные индикаторы заменяются жидко-кристаллическими индикаторами, которые могут высвечивать абсолютно любую информацию
но для того, чтобы их использовать, нужны определенные навыки в схемотехнике таких устройств. Поэтому, семисегментные индикаторы до сих пор находят применение, благодаря дешевизне и простоте использования.
