C3198 транзистор характеристики: datasheet и российские аналоги

Voltage specs

The terminal voltage specs of the C5198 transistor are collector to base and collector to emitter voltage value is 140V and emitter to base voltage is 5V, the voltage specs of the transistor shown that these transistors are good at POWER amplifiers.

The collector to emitter saturation voltage value is 0.3V to 2V, it is the region switching speed of the transistor.

The voltage specifications of the C5198 transistor are higher, this is why these transistors are used in POWER amplifier applications.

Current specs

The collector current value is 10A, and the current value of a transistor shows the maximum load capacity of the transistor.

The current value shows that the C5198 transistor is capable of switching applications.

Current gain specs

The current gain value of the C5198 transistor is 33 to 160hFE, it is the amplification capacity of a transistor device.

Transition frequency

The bandwidth transition frequency value of the C5198 transistor is 30MHz, this transistor had a low-frequency range.

Транзистор 2sc5589: особенности и применение

Транзистор 2SC5589 имеет следующие основные характеристики:

Характеристика Значение
Тип транзистора Полевой (FET)
Максимальное допустимое напряжение коллектор-эмиттер (Vce) 30 В
Максимальный ток коллектора (Ic) 1 А
Максимальная мощность (Pd) 3 Вт
Коэффициент усиления по току коллектора (hfe) мин. 40

Транзистор 2SC5589 применяется в различных устройствах, где требуется работа на высоких частотах и высокая мощность. Он широко используется в радиосистемах, радиолюбительской аппаратуре, речевых устройствах и других аудиоустройствах.

Использование транзистора 2SC5589 обеспечивает надежную работу устройства, стабильность и высокую мощность с компактными размерами. При правильном использовании и соблюдении рабочих параметров, данный транзистор обеспечивает отличное качество сигнала и низкий уровень искажений.

Таким образом, транзистор 2SC5589 является важным компонентом в электронных устройствах, требующих высокой мощности и стабильности при работе на высоких частотах. Использование данного транзистора позволяет достичь оптимальной производительности и качества работы устройства.

Технические характеристики транзистора 2SC5589

  • Тип транзистора: NPN
  • Максимальная рабочая частота: 8 ГГц
  • Максимальный ток коллектора: 50 мА
  • Максимальное напряжение коллектора: 20 В
  • Максимальная мощность коллектора: 200 мВт
  • Коэффициент усиления тока: 120 мин.
  • Напряжение переключения: 0.7 В
  • Сопротивление коллектора: 7 Ом
  • Температурный диапазон: -55°C до +150°C

Транзистор 2SC5589 обладает высокой надежностью и стабильностью работы при различных рабочих условиях. Он может использоваться в широком спектре приложений, таких как радиосвязь, радиоприемник, усилитель мощности и т.д. Благодаря своим характеристикам, он предоставляет отличное качество сигнала и эффективность работы устройства.

Учимся ремонтировать кинескопные, LED и ЖК телевизоры вместе.

23.09.2015 Lega95 3 Комментариев

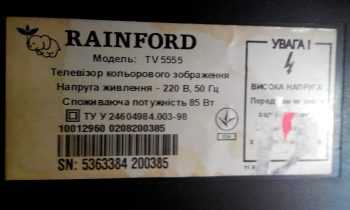

Всем привет. Сегодня на ремонт привезли Rainford TV5555 с типичной неисправностью «не включается». При попытке включения, телевизор издает умирающий писк, после чего снова переходит в дежурный режим. Хозяин сказал, что несколько раз отвозил его к знакомому мастеру, после чего телевизор проработал не более года.

Сняв заднюю крышку, сразу в глаза бросается прикрученный дополнительный радиатор для BU808DF. В принципе, это не является чем-то новым, так как многие мастера добавляют такие радиаторы, чтобы уменьшить температуру строчного транзистора, которая порой может достигать 80 градусов. Я лично такого ни разу не делал, так как в этом не было необходимости.

Дополнительный радиатор BU808DF

Немного почистив плату от пыли, приступил к визуальному осмотру. Сразу увидел вздутый конденсатор C623 47мкф на 160в. Более никаких внешних особенностей на плате мною замечено не было.

Из остатков флюса на плате видно, что предыдущий мастер производил замену транзистора BU808DF и конденсатора C613 10мкф на 50в. Это было сделано правильно, так как севший с613 и является частой причиной «смерти» сточного транзистора.

Приступим к ремонту

Первым же делом я заменил C623 47мкф на 160в. Неисправность этого конденсатора могла вызывать плохую фильтрацию напряжения +B на строчник, что приводит к перегреву транзистора и помехам на изображении. Далее, прозвонил сам BU808DF. Как я и предполагал, он был пробитый. Переход коллектор-база показывал 450 Ом в обе стороны. Так как одну причину возможного выхода из строя строчного транзистора мы определили, я решил сразу проверить C613, и как оказалось не зря. Выпаяв конденсатор, подключил его к ESR метру. Результат был далеко не в пользу конденсатора, так как замеры показали, что его внутренне сопротивление составляет 16 Ом, а должно быть не более 1 Ома! С таким C613 шансов выжить у строчного транзистора не было вообще.

Завышенный ESR конденсатора

Заменить C613 я решил на конденсатор, номиналом 22 Мкф на 63в. После благополучной замены приступил к замене самого транзистора BU808DF.

Замена BU808DF на сборку из двух транзисторов.

С виновниками «смерти» BU808DF разобрался, теперь приступил к замене самого транзистора. Выпаиваю из платы такие вещи я с помощью оплетки. Если в наличии нет заводской оплетки, то использую обычный многожильный медный провод хорошо покрытым флюсом.Нагретым паяльником прижимаю к ножке транзистора оплетку, чтоб та вобрала в себя все олово. Убираю оплетку, и кусачками откусываю использованный кусочек.

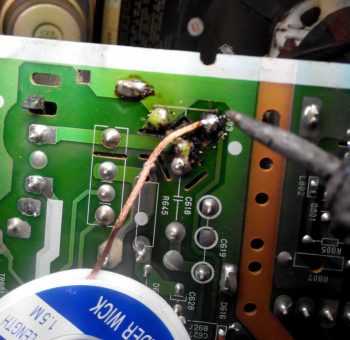

Выпаивание транзистора оплеткой

Так повторяю пока ножки детали полностью не освободятся от олова. Результат таких действий видно на картинке ниже.

Результат выпаивания BU808 оплеткой

Купить BU808DF нормального качества сейчас почти не реально, да и цена его очень сильно кусается. Как только стало проблематично закупать транзисторы BU808DF , я задался вопросом о замене транзистора на что-то другое. На одном из форумов (наверное форум сайта монитор), я наткнулся на сборку BU808DF из 2-х транзисторов MD1802 и MD1803DFX. Перерисовав схему, пользуюсь ей по сей день. Кстати, вместо 1802 и 1803 неоднократно использовал BU508AF и BU508DF, работают они также хорошо, правда немного больше греются, но это ни на что не влияет. Вот сама схема:

Схема замены BU808DF

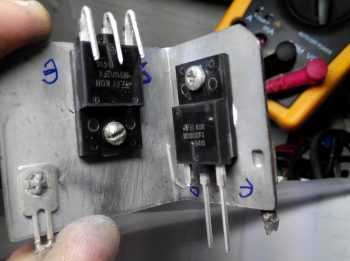

Из дополнительных запчастей еще понадобится диод (можно любой выпрямительный из блока питания) и сопротивление 390-400 Ом. Сначала выпаиваю сам радиатор. Откручиваю дополнительный радиатор установленный предыдущим мастером, и устанавливаю транзисторы как на картинке ниже.

Обязательно под транзисторы необходимо намазать немного теплопроводящей пасты. Вверх ножками у нас установлен транзистор MD1802. Для того, чтоб не сделать ошибку, на радиаторе делаю надписи с обозначением выводов, чтобы случайно их не попутать. Вот так выглядит конечный результат.

Готовая замена BU808DF

Для большей наглядности провода сделал разными цветами. Устанавливаем все на место.

Забыл добавить, что перед установкой транзистора, я измерял напряжение, приходящее на строчник. Оно ровняется 115в, что в пределах нормы. Конечный вариант после чистки платы от флюса.

После всех манипуляций телевизор заработал.

После 20 минут работы, температура радиатора составила 45 градусов. Так как термопара может немного искажать результат, думаю, что реальная температура радиатора составила не более 50 градусов, так как руку держать на нем можно без усилий.

температура радиатора BU808DF

Подводя итоги:

11AK30-A4.rar (705,3 KiB, 4 977 hits)

Как выбрать замену C2078 транзистора

При выборе замены для транзистора C2078 важно учитывать несколько факторов, включая параметры работы транзистора, его электрические характеристики и коммерческую доступность альтернативных моделей

Во-первых, необходимо обратить внимание на параметры работы C2078, такие как максимальное напряжение коллектор-эмиттер (Vce), максимальный ток коллектора (Ic), коэффициент усиления по току (hFE) и максимальная мощность (P). Эти параметры определяют возможности и ограничения транзистора и должны быть сопоставимы с аналогичными параметрами выбранного заменителя

При выборе замены рекомендуется обратиться к документации производителя транзистора C2078 и ознакомиться с рекомендуемыми альтернативами. Производители обычно предоставляют списки моделей, которые могут использоваться вместо C2078 с сопоставимыми электрическими параметрами.

Также можно воспользоваться специализированными электронными каталогами, которые предоставляют информацию о доступных аналогах для различных электронных компонентов. В этих каталогах можно найти аналоги C2078, которые имеют схожие параметры и доступны для приобретения.

Также следует обратить внимание на коммерческую доступность выбранной альтернативы. Часто некоторые модели транзисторов могут быть сняты с производства или иметь ограниченное количество на складах поставщиков

Поэтому рекомендуется проверить наличие выбранного заменителя у различных поставщиков электронных компонентов.

Выбор замены C2078 транзистора должен основываться на сопоставлении электрических параметров, доступности и соответствии требованиям конкретного проекта или приложения. Следуя этим рекомендациям, можно выбрать оптимальную альтернативу для замены C2078.

C5198 vs C5200 vs 2SC2581

In the table, we listed the electrical specification comparison of C5198 vs C5200 vs 2SC2581, this is helpful for a better understanding and also for the replacement process.

Characteristics C5198 C5200 2SC2581
Collector to base voltage (VCB)      140V 230V 200V
Collector to emitter voltage (VCE) 140V 230V 140V
Emitter to base voltage (VEB) 5V 5V 6V
Collector to emitter saturation voltage (VCE (SAT)) 0.3 to 2V 0.4 to 3V 2V
Collector current (IC) 10A 15A 10A
Power dissipation (PD) 100W 150W      100W
Junction temperature (TJ) -55 to +150°C -55 to +150°C -55 to +150°C
Transition frequency (FT)   30MHZ 30MHZ 20MHZ
Gain (hFE) 35 to 160hFE 35 to 160hFE 30hFE
Package TO-3P TO-264 TO-3P
