Основные характеристики транзистора BD139
Основные характеристики транзистора BD139 включают следующее:
- Номинальное коллекторное напряжение (Vсeо) — 80 В;
- Номинальное коллекторное напряжение постоянного тока (Vсo) — 80 В;
- Номинальное коллекторное напряжение перехода (Vсeо) — 6 В;
- Номинальный коллекторный ток (Iс) — 1.5 А;
- Номинальный базовый ток (Iб) — 0.12 А;
- Максимальная мощность потери на переходе (Pс) — 12 Вт;
- Максимальная рабочая температура (Tj) — 150°C;
- Коэффициент усиления по току транзистора (hfe) — 25-160;
- Корпус — TO-126.
Транзистор BD139 обладает высокой надежностью и стабильностью работы в различных условиях. Он широко используется в усилительных и переключающих схемах, а также в различных электронных устройствах.
Зачем нужна маркировка
Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются “SMD”. По-русски это значит “компоненты поверхностного монтажа”. Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово “запекают” и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.
Маркировка на практике
Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся
Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений
Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.
Разнообразные корпуса транзисторов.
Маркировка SMD компонентов
SMD компоненты все чаще используются в промышленных и бытовых устройствах. Поверхностный монтаж улучшил производительность по сравнению с обычным монтажом, так как уменьшились размеры компонентов, а следовательно и размеры дорожек. Все эти факторы снизили паразитические индуктивности и емкости в электрических цепях.
| Код | Сопротивление |
| 101 | 100 Ом |
| 471 | 470 Ом |
| 102 | 1 кОм |
| 122 | 1.2 кОм |
| 103 | 10 кОм |
| 123 | 12 кОм |
| 104 | 100 кОм |
| 124 | 120 кОм |
| 474 | 470 кОм |
Маркировка импортных SMD
Маркировка импортных SMD транзисторов происходит в основном по нескольким принятым системам. Одна из них – это система маркировки полупроводниковых приборов JEDEC.Согласно ей первый элемент – это число п-н переходов, второй элемент – тип номинал, третий – серийный номер, при наличие четвертого – модификации.
Вторая распространенная система маркировка – европейская. Согласно ей обозначение SMD транзисторов происходит по следующей схеме: первый элемент – тип исходного материала, второй – подкласс прибора, третий элемент – определение применение данного элемента, четвертый и пятый – основную спецификацию элемента.
Третьей популярной системой маркировки является японская. Эта система скомбинировала в себе две предыдущие. Согласно ей первый элемент – класс прибора, второй – буква S, ставится на всех полупроводниках, третий – тип прибора по исполнению, четвертый – регистрационный номер, пятый – индекс модификации, шестой – (необязательный) отношение к специальным стандартам.
Что бы к Вам ни попало в руки, для полной идентификации данного элемента следует применять маркировочные таблицы и по ним определить все характеристики данного элемента. По оценкам специалистов соотношение между производством ЭРЭ в обычном и SMD-исполнении должно приблизиться к 30:70. Многие радиолюбители уже начинают с успехом осваивать применение SMD в своих конструкциях.
Проверка КТ815
Не всегда покупаемые элементы оказываются в рабочем состоянии. Пусть бракованные элементы попадаются не так часто, но любой радиолюбитель или просто покупатель обязан знать, как проверить такой прибор.
Во-первых
, проверить работоспособность КТ815 можно специальным пробником, но рассмотрим проверку обычным мультиметром , так как предыдущий прибор есть далеко не у всех.
Для проверки при помощи мультиметра, прибор нужно перевести в режим прозвонки. Сначала прикладываем отрицательный щуп к базе, а положительный к коллектору. На дисплее должно отобразиться значение от 500 до 800 мв. Затем меняем щупы, поставив на базу положительный, а на эмиттер отрицательный. Значения должны примерно равны прошлым.
Затем нужно проверить обратное падение напряжение
. Для этого поставим сначала отрицательный щуп на базу, а положительный на коллектор. Должны получится единица. В случае с замером на базе и эмиттере, произойдёт то же самое.
Т ранзисторы П213
— германиевые, мощные, низкочастотные, структуры — p-n-p. Корпус металло-стекляный. Маркировка буквенно — цифровая, сверху корпуса. На рисунке ниже — цоколевка П213.

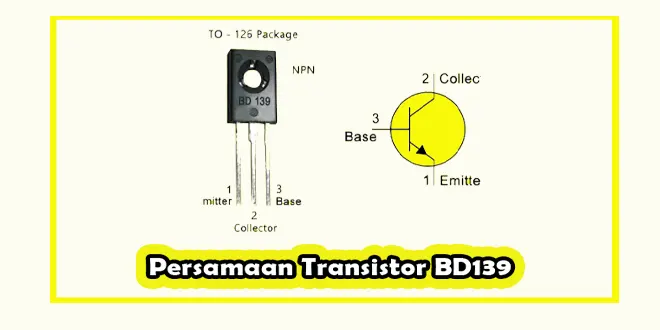

Цоколевка и подключение транзистора BD139
Транзистор BD139 имеет стандартную цоколевку TO-126, состоящую из трех выводов
Правильное подключение транзистора к внешней схеме очень важно для его работоспособности и надежности
Ниже приведена таблица с расположением и функцией каждого вывода:
| Вывод | Функция |
|---|---|
| 1 | Эмиттер |
| 2 | База |
| 3 | Коллектор |
Для правильного подключения транзистора BD139 к схеме, следует придерживаться следующих правил:
- Эмиттер должен быть подключен к общей точке или заземлен.
- База должна быть подключена к источнику управляющего сигнала (например, от микроконтроллера или другого транзистора).
- Коллектор должен быть подключен к нагрузке или источнику питания.
Правильное подключение транзистора BD139 обеспечит его нормальную работу в схеме и поможет избежать возможных неисправностей.
Справочники
|
|
|||||
|
Цоколевка широко распространенных транзисторов и цветовая и кодовая маркировка транзисторов. Цветовая и кодовая маркировка транзисторов В цветовой и кодовой маркировке транзисторов нет единых стандартов. Каждый завод, который производит транзисторы, принимает свои цветовые и кодовые обозначения. Вы можете встретить транзисторы одного типа и группы, которые изготовлены разными заводами и маркируются по-разному, или разные транзисторы, которые маркируются одинаково. В этом случае их можно отличить только по некоторым дополнительным признакам, таким как длина выводов коллектора и эмиттера или окраска торцевой (противоположной выводам) поверхности транзистора. Табл. 8.13. Цветовая и кодовая маркировка транзисторов в корпусе КТ-26. Цветовая маркировка транзисторов осуществляется двумя точками. Тип транзистора обозначается на боковой поверхности, а маркировка группы на торцевой (рис. 8.2). Кодовая маркировка наносится на боковую поверхность транзистора (рис. 8.2). Тип транзистора обозначается кодовым знаком (табл. 8.13), а группа — соответствующей буквой. Дата изготовления в соответствии с ГОСТ 26486-82 кодируется двумя буквами или буквой и цифрой (табл. 8.14). Первая буква обозначает год выпуска, а следующая за ней цифра или буква — месяц. Кодированное обозначение даты изготовления применяется не только для транзисторов, но и для других радиоэлементов. На рис. 8.3 приведены примеры кодовой и цветовой маркировки транзисторов в корпусе КТ-26. Транзисторы в корпусе КТ-27 могут маркироваться или буквенно — цифровым кодом (табл. 8.16 и рнс. 8.4) или кодом, состоящим из геометрических фигур (рис. 8.4). Транзисторы в корпусе КТ-27 дополнительно маркируются окрашиванием торца корпуса, противоположного выводам: КТ814 — серо — бежевый; КТ815 — серый нлн снренево — фиолетовый; КТ816 — розово — красный; КТ817 — серо — зелёный; КТ683 — фиолетовый; КТ9115 — голубой. Транзисторы КТ814Б, КТ815Б, КТ816Б и КТ817Б иногда маркируются только окрашиванием торцевой поверхности без нанесения буквенно — цифрового кода. Примеры маркировки транзисторов в корпусе КТ-13 приведены на рис. 8.6. Буква группы у транзисторов КТ315 наносится сбоку поверхности, а КТ361 — посередине. Тип транзисторов КПЗОЗ и КП307 в корпусе КТ-1-12 маркируются соответственно цифрами 3 и 7, группа — соответствующей буквой. Транзисторы КП327А маркируются одной белой точкой, а КП327Б — двумя (рис. 8.3).
Кизлюк А.И. Ключевые теги: Кизлюк |
|||||
|
|||||
|
|||||
Топ аналогов BD139
1. KT819: Это прекрасная альтернатива для BD139. KT819 имеет схожие характеристики и может быть использован в тех же приложениях. Этот транзистор также обладает схожей структурой и может быть легко заменен без изменения схемы.
2. 2N5401: Другая хорошая альтернатива для BD139. 2N5401 имеет высокие напряжение и токовые характеристики, что делает его идеальным для использования в усилительных схемах. Этот транзистор также обладает высокой скоростью переключения и низким уровнем шума.
3. BC546: BC546 является примером универсального NPN транзистора, который может использоваться взамен BD139. У него более низкое напряжение и токовые характеристики, но он может быть использован в широком спектре приложений, от схем усиления до переключения.
4. TIP31: TIP31 также может быть хорошим аналогом BD139. Этот высоковольтный NPN транзистор обладает большой мощностью и хорошей теплопроводностью. Он используется во многих приложениях, включая схемы управления энергией и усилители мощности.
5. MJE3055: MJE3055 — это мощный NPN транзистор с высокими токовыми характеристиками и высокой мощностью обратного напряжения. Он может использоваться в усилителях мощности и других приложениях, требующих большой силы тока и высокого уровня надежности.
Необходимо обратить внимание, что при замене транзисторов на аналоги всегда рекомендуется проверить их характеристики и сравнить с исходным транзистором, чтобы убедиться, что они подходят для конкретного приложения
Цоколевка широко распространенных транзисторов
Цоколевка широко распространенных транзисторов и цветовая и кодовая маркировка транзисторов.
Цветовая и кодовая маркировка транзисторов
В цветовой и кодовой маркировке транзисторов нет единых стандартов. Каждый завод, который производит транзисторы, принимает свои цветовые и кодовые обозначения. Вы можете встретить транзисторы одного типа и группы, которые изготовлены разными заводами и маркируются по-разному, или разные транзисторы, которые маркируются одинаково. В этом случае их можно отличить только по некоторым дополнительным признакам, таким как длина выводов коллектора и эмиттера или окраска торцевой (противоположной выводам) поверхности транзистора.
Табл. 8.13. Цветовая и кодовая маркировка транзисторов в корпусе КТ-26.
Цветовая маркировка транзисторов осуществляется двумя точками. Тип транзистора обозначается на боковой поверхности, а маркировка группы на торцевой (рис. 8.2).
Кодовая маркировка наносится на боковую поверхность транзистора (рис. 8.2). Тип транзистора обозначается кодовым знаком (табл. 8.13), а группа — соответствующей буквой. Дата изготовления в соответствии с ГОСТ 26486-82 кодируется двумя буквами или буквой и цифрой (табл. 8.14). Первая буква обозначает год выпуска, а следующая за ней цифра или буква — месяц. Кодированное обозначение даты изготовления применяется не только для транзисторов, но и для других радиоэлементов. На рис. 8.3 приведены примеры кодовой и цветовой маркировки транзисторов в корпусе КТ-26.
Транзисторы в корпусе КТ-27 могут маркироваться или буквенно — цифровым кодом (табл. 8.16 и рнс. 8.4) или кодом, состоящим из геометрических фигур (рис. 8.4).
Транзисторы в корпусе КТ-27 дополнительно маркируются окрашиванием торца корпуса, противоположного выводам: КТ814 — серо — бежевый;
КТ815 — серый нлн снренево — фиолетовый;
КТ816 — розово — красный;
КТ817 — серо — зелёный;
Транзисторы КТ814Б, КТ815Б, КТ816Б и КТ817Б иногда маркируются только окрашиванием торцевой поверхности без нанесения буквенно — цифрового кода.
Примеры маркировки транзисторов в корпусе КТ-13 приведены на рис. 8.6. Буква группы у транзисторов КТ315 наносится сбоку поверхности, а КТ361 — посередине.
Тип транзисторов КПЗОЗ и КП307 в корпусе КТ-1-12 маркируются соответственно цифрами 3 и 7, группа — соответствующей буквой. Транзисторы КП327А маркируются одной белой точкой, а КП327Б — двумя (рис. 8.3).
Германий
В конце XIX века германий был впервые выделен и идентифицирован немецким химиком Клеменсом Винклером. Этот материал, названный в честь родины Винклера, долгое время считался малопроводящим металлом. Это утверждение было пересмотрено в период Второй мировой войны, так как именно тогда были обнаружены полупроводниковые свойства германия. Приборы, состоящие из германия, широко распространились в послевоенные годы. В это время нужно было удовлетворить потребность в производстве германиевых транзисторов и подобных устройств. Так, производство германия в США выросло с нескольких сотен килограммов в 1946 году до 45 тонн к 1960 году.
Техническая документация к электронным компонентам на русском языке.
Описание
Кремниевый NPN диффузионный транзистор для импульсных источников питания и преобразователей.
Особенности:
- Мощный высоковольтный транзистор с высокой скоростью переключения.
- Высокое напряжение пробоя: Vceo = 800 В.
- Изолированный корпус.
| Символы | Параметр | Условия | Мин. значение | Тип. значение | Макс. значение | Единицы |
| Vcbo | Напряжение коллектор-база | — | — | — | 900 | В |
| Vceo | Напряжение коллектор-эмиттер | — | — | — | 800 | В |
| Vebo | Напряжение эмиттер-база | — | — | — | 7 | В |
| Ic | Ток коллектора постоянный/импульсный | — | — | — | 3,0/5,0 | А |
| Pc | Мощность, рассеиваемая на коллекторе | T = 25 °C | — | — | 25 | Вт |
| hFE | Коэффициент передачи тока в схеме ОЭ | Vce = 5 В, Ic = 0,15 А | 15 | — | — | — |
| Vce_sat | Напряжение насыщения К-Э | Ic = 1,2 A, Ib = 0,24 А | — | — | 1,0 | В |
| Ib | Ток базы | — | — | — | 1,0 | А |
| Tr/Tf | Время нарастания/спада | — | — | 0,5 | 0,7/0,5 | мкс |
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
| Главная | О сайте | Теория | Практика | Контакты |
|
Высказывания: Если что-либо не работает, стукните это хорошенько, если оно сломалось — ничего, все равно нужно было выбрасывать. Основные параметры биполярного низкочастотного npn транзистора 2SC5353Эта страница создана пользователем сайта через систему Коллективного разума и показывает существующую справочную информацию о параметрах биполярного низкочастотного npn транзистора 2SC5353 . Информация о параметрах, цоколевке, характеристиках, местах продажи и производителях. Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремнийСтруктура полупроводникового перехода: npn |
| Pc max, мВт | Ucb max, В | Uce max, В | Ueb max, В | Ic max, мА | Tj max, °C | Ft max, Гц | Cc tip, пФ | Hfe |
| 25000 | 900 | 800 | 7 | 3000 | +150 | 200000 | 15 |
Bosch pke611d17e варочная панель как подключить провода
Производитель: UTCСфера применения: Популярность: 3246Условные обозначения описаны на странице «Теория».
Схемы транзистора 2SC5353
| Общий вид транзистора 2SC5353. | Цоколевка транзистора 2SC5353. |
Обозначение контактов: Международное: C — коллектор, B — база, E — эмиттер. Российское: К — коллектор, Б — база, Э — эмиттер.
Дата создания страницы: 2016-02-03 08:45:50.
Другие разделы справочника:
Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество.
Биполярный транзистор 2SC5353 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2SC5353
Тип материала: Si
Максимальная рассеиваемая мощность (Pc): 25 W
Макcимально допустимое напряжение коллектор-база (Ucb): 900 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 800 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V
Макcимальный постоянный ток коллектора (Ic): 3 A
Предельная температура PN-перехода (Tj): 150 °C
Статический коэффициент передачи тока (hfe): 15
Корпус транзистора: TO220NIS
2SC5353 Datasheet (PDF)
1.1. 2sc5353.pdf Size:207K _toshiba
UNISONIC TECHNOLOGIES CO., LTD 2SC5353 NPN SILICON TRANSISTOR HIGH VOLTAGE NPN TRANSISTOR 1 1 TO-126 TO-126C DESCRIPTION Switching Regulator and High Voltage Switching Applications High-Speed DC-DC Converter Applications 1 1 TO-220 TO-220F FEATURES * Excellent switching times: tR = 0.7?s(MAX), tF = 0.5?s (MAX) * High collectors breakdown voltage: VCEO = 700V 1 TO-220F1
UNISONIC TECHNOLOGIES CO., LTD 2SC5353B NPN SILICON TRANSISTOR HIGH VOLTAGE NPN 1 1 TRANSISTOR TO-126 TO-126C DESCRIPTION 1 1 TO-220 TO-220F Switching Regulator and High Voltage Switching Applications High-Speed DC-DC Converter Applications. 1 1 FEATURES TO-220F1 TO-251 * Excellent switching times: tR = 0.7?s(MAX), tF = 0.5?s (MAX) * High collectors breakdown voltage:
«>
Электрические характеристики
Данные в таблице действетельны при температуре среды Ta = 25°C.
| Характеристика | Обознач. | Параметры при измерениях | Значения |
|---|---|---|---|
| Ток коллектора выключения, мкА | ICBO | UCB = 30 В, IE = 0 | ≤ 0,1 |
| Ток базы выключения, мкА | IEBO | UEB = 5 В, IC =0 | ≤ 10 |
| Напряжение насыщения коллектор-эмиттер, В * | UCE(sat) | IC = 0,5 А, IB = 0,05 А | 0,5 |
| Напряжение включения база-эмиттер, В * | UBE(ON) | IC = 0,5 А, UCE = 2,0 В | 1 |
| Рабочее напряжение коллектор-эмиттер, В * | UCEO(sus) | IC = 0,03 А, IB = 0 | 80 |
| Статический коэффициент усиления по току * | hFE(1) | UCE = 2 В, IC = 0,005 А | ≥ 25 |
| hFE(2) | UCE = 2 В, IC = 0,15 А | от 40 до 250 | |
| hFE(3) | UCE = 2 В, IC = 0,5 А | ≥ 25 |
٭ — Характеристики сняты в импульсном режиме: ширина импульса ≤ 300 мкс, коэффициент заполнения ≤ 1,5 %.
Угловая модель
Это один из самых удобных вариантов для любого помещения. Выделяют различные варианты таких конструкций, которые наиболее удобны для квартир и офисов. Несмотря на основную форму, у мебели могут быть и другие особенности. В anderssen предлагают следующие варианты:
- Раскладные, оснащенные наиболее прочными механизмами трансформации и длительным сроком эксплуатации.
- Маленькие и большие модели, выбор которых обусловлен параметрами помещения и наличием свободного пространства.
- Закругленные и прямые конструкции.
Большинство моделей anderssen оборудовано дополнительными элементами. Современные коллекции включают боковые полки, отличающиеся удобством и особым стилем. Некоторые модели становятся настоящим центром просторного помещения. Диваны оснащены всем необходимым для полноценного отдыха и включают просторные мягкие зоны, столик квадратной формы и полки для книг. У столика подходящая высота для расположения на нем ноутбука или планшета.
Угловые диваны оборудованы угловой полкой. Некоторые варианты трансформации позволяют превратить обычный столик во вместительную тумбу. В качестве столешницы можно использовать деревянные подлокотники. На них можно положить телефон, планшет или книгу.
На видео: угловой диван Дискавери.
Габариты транзистора КТ361 и КТ361-1
Тип корпуса транзистора КТ-13. Масса одного транзистора не более 0,2 г. Величина растягивающей силы 5 Н (0,5 кгс). Минимальное расстояние места изгиба вывода от корпуса – 1 мм (на рисунке обозначено как L1). Температура пайки (235 ± 5) °С, расстояние от корпуса до места пайки 1 мм, продолжительность пайки (2 ± 0,5) с. Транзисторы должны выдерживать воздействие тепла, возникающего при температуре пайки (260 ± 5) °С в течение 4 секунд. Выводы должны сохранять паяемость в течение 12 месяцев с даты изготовления при соблюдении режимов и правил выполнения пайки, указанных в разделе «Указания по эксплуатации». Транзисторы устойчивы к воздействию спирто-бензиновой смеси (1:1), а также пожаробезопасны. Габаритные размеры транзистора КТ361 и КТ361-1 приведены на рисунке 1.

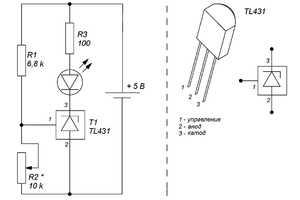

Проверка стабилизатора
Сразу возникает уместный вопрос о том, как проверить tl431 мультиметром. Как показывает практика, одним мультиметром проверить не получится. Для проверки tl431 мультиметром следует собрать схему. Для этого понадобятся: три резистора (один из них подстроечный), светодиод или лампочка, источник постоянного тока 5В.
Резистор R3 необходимо подобрать таким образом, чтобы он ограничил ток до 20мА в цепи питания. Его номинал составляет примерно 100Ом. Резисторы R2 и R3 выполняют роль балансира. Как только напряжение будет 2,5 В на управляющем электроде, то переход светодиода откроется, и напряжение пойдет через него. Эта схема хороша тем, что светодиод выполняет роль индикатора.
Источник постоянного тока — 5В является фиксированным, а управлять микросхемой tl431 можно с помощью переменного резистора R2. Когда питание на микросхему не подается, то диод не горит. После того как сопротивление изменяется при помощи подстроечного резистора, светодиод загорается. После этого мультиметр нужно включить в режим измерения постоянного тока и замерить напряжение на управляющем выводе, которое должно составлять 2,5. Если напряжение присутствует и светодиод горит, то элемент можно считать рабочим.
Производители
DataSheet транзистора TIP122 можно посмотреть от следующих производителей: Motorola Inc, STMicroelectronics, KEC(Korea Electronics), Unisonic Technologies, Diotec Semiconductor, TRANSYS Electronics Limited, TAITRON Components Incorporated, Dc Components, SemiHow Co. Ltd, ON Semiconductor, Micro Commercial Components, Tiger Electronic Co. Ltd, Bourns Electronic Solutions, New Jersey Semi-Conductor Products, Inc, JILIN SINO-MICROELECTRONICS CO., LTD, Foshan Blue Rocket Electronics Co.,Ltd.
| Главная | О сайте | Теория | Практика | Контакты |
|
Высказывания: Власть теряет все свое очарование, если ею не злоупотреблять. Поль Валери Справка об аналогах биполярного низкочастотного npn транзистора TIP122.Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора TIP122 . Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора. Можно попробовать заменить транзистор TIP122 транзистором 2SD633; транзистором 2SD970; транзистором ECG261; транзистором TIP121; транзистором TIP120; транзистором RCA122; транзистором TIP622; транзистором TIP121; транзистором 2SC1883; транзистором 2SD1196; транзистором 2SD686; транзистором 2SD970; транзистором 2SD460; транзистором 2SD1414; дата записи: 2017-08-14 04:00:51 дата записи: 2017-10-09 13:23:17 дата записи: 2019-05-18 11:56:53 Добавить аналог транзистора TIP122.Вы знаете аналог или комплементарную пару транзистора TIP122? Добавьте. Поля, помеченные звездочкой, являются обязательными для заполнения. Другие разделы справочника:Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество. |
Декоративная штукатурка для внутренней отделки под камень
Подключение IRF3205
Подключение данного транзистора ничем не отличается от способа подключения остальных n-канальных МОП-транзисторов в корпусе ТО-220. Ниже Вы можете увидеть цоколевку выводов MOSFET’а:
Управление осуществляется затвором (gate). В теории, полевику все равно где у него сток, а где исток. Однако в жизни проблема заключается в том, что ради улучшения характеристик транзистора контакты стока и стока производители делают разными. А на мощных моделях из-за технического процесса образуется паразитный обратный диод.
Подключение к микроконтроллеру
Так как для открытия транзистора на затвор необходимо подать около 20В, то подключить его напрямую к МК, который выйдет максимум 5, не получится. Есть несколько способов решения этой задачи:
- Регулировать напряжение на затворе менее мощным транзистором, благодаря которому можно управлять напряжением в 5В. В таком случае схема будет простая и все, что придется добавить — это два резистора (подтягивающий на 10 кОм и ограничивающий ток на 100 Ом)
- Использовать специализированный драйвер. Такая микросхема будет формировать необходимый сигнал управления и выравнивать уровень между контроллером и транзистором. Ниже приведена одна из возможных схем для такого способа.
- Воспользоваться другим транзистором, у которого вольтаж открытия будет ниже. Вот список наиболее мощных и распространенных транзисторов, которые можно использовать с микроконтроллерами такими, как arduino, например:
- IRF3704ZPBF
- IRLB8743PBF
- IRL2203NPBF
- IRLB8748PBF
- IRL8113PBF
Распиновка
Цоколевка 13003 у большинства производителей выполняется в пластиковым корпусом ТО-126. У компании STMicroelectronics (STM) этот корпус называется SOT-32. Фирменный MJE13003 у компании Motorola имел пластиковый корпус — ТО-225A. Это тот же, немного улучшенный ТО-126, согласно системы стандартизации полупроводниковых приборов Jedec. Три гибких вывода из корпуса ТО-126, если смотреть на маркировку, имеют следующее назначение: самый левый контакт – база; посередине – коллектор; крайний справа – эмиттер.
В статье рассмотрено назначение выводов, встречающееся у большинства производителей, однако бывает и другая – нетипичная распиновка 13003 в ТО-126. У той же STM, если смотреть на прибор как описано выше, эмиттер будет слева, база справа, а коллектор посередине. Аналогичная цоколевка у KSE13003 (Fairchild Semiconductor). Очень редко, но встречаются приборы в корпусе ТО-220. Для наглядности просмотрите рисунок с цоколевкой от разных компаний.
Основные характеристики
Основные характеристики транзистора BD139 позволяют использовать его в широком спектре электронных устройств и схем. Он обладает высокими техническими показателями и надежностью, что делает его идеальным для использования в различных приложениях.
Одна из важных характеристик транзистора BD139 — его тип корпуса. Тип корпуса данного транзистора соответствует стандартному корпусу TO-126. Это позволяет удобно устанавливать и крепить транзистор в электронных устройствах.
Еще одной важной характеристикой транзистора BD139 является максимальное напряжение коллектор-эмиттер (Vceo). У данного транзистора Vceo составляет 80 В, что обеспечивает надежную и стабильную работу в различных условиях эксплуатации
Коэффициент усиления по току (hfe) также является важной характеристикой транзистора BD139. Hfe данного транзистора составляет от 25 до 160 в зависимости от рабочего точки и режима работы
Это позволяет эффективно усиливать ток и передавать сигналы в различных схемах.
Электрические параметры транзистора BD139 также заслуживают внимания. Максимальный коллекторный ток (Ic max) составляет 1.5 А, что обеспечивает достаточную мощность для работы с различными нагрузками и устройствами. Максимальная мощность потери (Pd max) составляет 12 Вт, что позволяет транзистору эффективно рассеивать тепло.
Одна из последних характеристик транзистора BD139 — максимальная рабочая температура (Tj max). Максимальная температура, при которой транзистор может работать надежно и без перегрева, составляет 150°C. Это позволяет использовать транзистор в условиях повышенных температур и обеспечивает его долговечность и надежность работы.
Тепловые характеристики транзистора BD139 играют важную роль в его работе. Он обладает низким сопротивлением тепловому переходу от кристалла к корпусу (Rth j-c) — 1.9°C/W. Это позволяет эффективно отводить тепло и предотвращать перегрев транзистора.
Тип корпуса
TO-126 также обладает хорошими механическими свойствами, что делает его устойчивым к вибрации и ударным нагрузкам. Он широко используется в различных электронных устройствах, включая усилители мощности, источники питания, переключатели и другие.
| Размеры корпуса | Минимальные значения | Максимальные значения |
|---|---|---|
| Длина (L) | 10.16 мм | 11.43 мм |
| Ширина (B) | 4.83 мм | 6.22 мм |
| Высота (H) | 9.65 мм | 10.16 мм |
Максимальное напряжение коллектор-эмиттер (Vceo)
Максимальное напряжение коллектор-эмиттер обычно обозначается как Vceo и измеряется в вольтах (В). Значение Vceo для BD139 составляет до 80 В.
Наличие максимального напряжения коллектор-эмиттера (Vceo) позволяет определить, насколько высокое напряжение можно применять на выходе транзистора без риска повреждения
Это важно учитывать при разработке и использовании электронных схем
Коэффициент усиления по току (hfe)
Значение коэффициента hfe может варьироваться в широких пределах в зависимости от условий эксплуатации транзистора. Оно указывается в техническом описании и может быть различным для разных марок и партий транзисторов.
Коэффициент усиления по току является важным параметром при проектировании и выборе схем усилителей, транзисторных ключей и других устройств, где требуется усиление тока.
Большое значение коэффициента hfe позволяет достичь высокого усиления сигнала, однако может повлиять на другие характеристики транзистора, такие как рабочий диапазон температур и потери мощности.
Важно учитывать, что указанное в техническом описании значение hfe является типовым и может меняться в процессе работы транзистора. Поэтому при разработке электронных устройств необходимо учитывать возможные расхождения и выбирать транзисторы с запасом по коэффициенту усиления по току
Модификации и группы параметров транзистора BD139
Для условий TA = 25°C.
Данные получены по материалам сайтов: alltranzistors.ru и chipdip.ru.
| Модель | PC | UCB | UCE | UEB | IC | TJ | fT | hFE | Корпус |
|---|---|---|---|---|---|---|---|---|---|
| BD139 | 1,25 | 100 | 80 | 5 | 1,5 | 150 | 190 | от 40 до 250 | TO-126 |
| BD139G/L-xx-TM3-x | 1 | TO-251 | |||||||
| BD139-6 | 1,25 | от 40 до 100 | TO-126 | ||||||
| BD139-10 | от 63 до 160 | ||||||||
| BD139-16 | от 100 до 250 | ||||||||
| BD139-25 | от 160 до 400 | ||||||||
| HSBD139 | 80 | от 40 до 250 | |||||||
| STBD139 | 100 |
Модели BD139 G/L не содержат в конструкции соответственно галогенных или свинцовых соединений.
Модели, содержащие в обозначении цифровые дополнения: BD139-6/10/16/25, строго говоря, не являются модификациями транзистора. Ряд производителей осуществляет предварительный отбор и группировку изделий по величине статического коэффициента усиления в нескольких поддиапазонах в пределах общего диапазона изменения этого h-параметра. В качестве примера: в информационном листке (даташит) компании-производителя “Fairchild Semiconductor” приводится классификация по величине коэффициента усиления:
| Классификация | 6 | 10 | 16 |
|---|---|---|---|
| hFE(3) | от 40 до 100 | от 63 до 160 | от 100 до 250 |
Заключение
Информация о маркировочных кодах, содержащаяся в литературе, требует критического подхода и осмысления. К сожалению, красиво оформленный каталог с безукоризненной полиграфией не гарантируют от опечаток, ошибок, разночтений и противоречий, поэтому исходите из данных, что приведены в справочнике о маркировке радиоэлементов.
В заключение хотелось бы поблагодарить источники, которые были использованы для подбора материала к данной статье:
www.mp16.ru
www.rudatasheet.ru
www.texnic.ru
www.solo-project.com
www.ra4a.narod.ru
