Технические характеристики

Теперь рассмотрим технические характеристики транзисторов серии КТ3102. Начнём с максимально допустимых, как критически важных. Они измерялись при стандартной температуре 25°С:

разность потенциалов К-Б:
КТ3102А, КТ3102Б – 50 В;
КТ3102В, КТ3102Д – 30 В
разность потенциалов К-Э:
КТ3102А, КТ3102Б – 50 В;
КТ3102В, КТ3102Д – 30 В
разность потенциалов Э-Б – 5 В;
ток через коллектор – 100 мА;
кратковременный ток через коллектор (время импульса не более 40 мкс) – 200 мА;
мощность – 250 мВт;
т-ра при которой транзистор может нормально функционировать от -40 до +85 °С.

После предельных ознакомимся также с электрическими параметрами. Они важны, так как от них зависят возможности КТ3102. Измерялись при той же стандартной температуре, а остальные условия тестирования приведены в отдельном столбце таблицы.

Электрические характеристики транзистора КТ3102 (при Т = +25 оC)
Параметры	Режимы тестирования	Тр-р	min	typ	max	Ед. изм
Статический к-т усиления в схеме ОЭ	U_КБ = 5 В, I_Э = 2 мА, Т = +25°С	КТ3102А	100		250
КТ3102Б, В, Д	200		500
U_КБ = 5 В, I_Э = 2 мА, Т = -40°С	КТ3102А	25		250
КТ3102Б, В, Д	50		500
U_КБ = 5 В, I_Э = 2мА, Т = +85°С	КТ3102А	100
КТ3102Б, В, Д	200
Граничная частота	U_КБ = 5 В, I_Э = 10 мА	ВСЕ	300			МГц
К-т шума	U_КБ = 5 В, I_Э = 0,2 мА F = 1кГц, R_Г= 2кОм	КТ3102А, Б, В		5	10	дБ
КТ3102Д		2,5	4
Граничная разность потенциалов	I_Б = 0 В, I_Э = 10 мА	КТ3102А, Б	30			В
КТ3102В, Д	20
Обратный ток К-Э	U_КЭ = 50 В	КТ3102А, Б	0,1			мкА
U_КЭ = 30 В	КТ3102В, Д	0,05
Обратный ток через К	Т = +25°С	КТ3102А, Б	0,1			мкА
Т = -40°С	0,05
Т = +85°С	5
Т = +25°С	КТ3102В, Д	0,05
Т = -40°С	0,015
Т = +85°С	5
Обратный ток через Э	U_ЭБ = 5 В	ВСЕ			10	мкА
Ёмкость на коллекторе	U_КБ = 5 В	ВСЕ			6	пФ

Зарубежные аналоги КТ3102

Для замены KT 3102
существует очень большое количество зарубежных аналогов KT 3102. Аналог может быть абсолютно идентичен оригиналу, например, КТ3102 можно смело заменять на 2 SA 2785. Эта замена KT 3102 абсолютно никак не повлияет на работу конкретной схемы, т.к транзисторы имеют одинаковые показатели. Существуют также неидентичные аналоги, которые немного отличаются по показателям, но их использование всё равно возможно в некоторых случаях.

Некоторые зарубежные аналоги КТ3102 были приведены в таблице. Также данный прибор может быть заменён отечественными аналогами КТ611 и КТ660 либо на такие зарубежные аналоги, как ВС547 и ВС548.

Один из самых известных транзисторов — КТ315, аналог которого нескоро появился на просторах Советского Союза, и который был первым массовым советским транзистором. Он настолько универсален, что его продолжают использовать до сих пор (хоть и довольно ограниченно и по большей части радиолюбители). Предпосылкой к этому стала их универсальность, длительное время эксплуатации и наличие огромного опыта создания чего-то с их помощью (с которым можно ознакомиться в специальных источниках).

Техническое описание

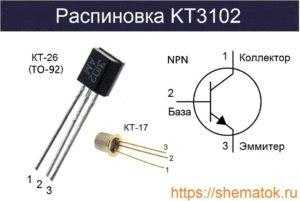

Транзистор выпускается с гибкими выводами в пластмассовом корпусе КТ-26 (ТО-92), либо в металлостеклянном корпусе КТ-17. Цоколевка выводов кт3102 следующая: 1 – эмиттер, 2 – база, 3 –коллектор.

Характеристики

Все нижеуказанные характеристики для транзисторов в пластиковом корпусе КТ3102 (А-Л) идентичны соответствующим параметрам в металлостекленном (АМ- ЛМ).

принцип действия – биполярный;
корпус: пластик для КТ26 (ТО-92); металлостеклянный у КТ-17;
материал – кремний (Si);
npn-проводимость (обратная);

предельно допустимые электрические эксплуатационные данные (при температуре окружающей среды от +25 °C):

основные электрические параметры:

I_КБО (I_CBO) не более 50 нА (nA), при U_{КБ макс.} (V_{CB max}) = 50 В (V) и I_Э (I_E)=0;
I_ЭБО (I_EBO) не более 10 мкА (µA), при U_{EБ макс.} (V_{EB max} ) = 5 В (V);
f_{гр норм.}(f_t_TYP) от 100 до 300 МГц (MHz), при U_Кб (V_C_B) = 5 В (V), I_Э (I_E)= 10 мА (mA);
емкость коллекторного перехода С_К (С_С) 6 пФ (pF) при U_КБ (V_CB) = 5 В (V), f= 10 МГц (MHz);
коэффициент шума К_Ш (Noise Figure) NF от 4 до 10 Дб (dB), при U_КЭ(V_C_E) =5 В (V), I_K (I_c) = 0.2 мА (mA);
cтатический коэффициент усиления по току h21E находится в диапазоне от 100 до 1000, при U_КЭ(V_C_E) =5 В (V), I_K (I_c) = 2 мА (mA), f=50 Гц(Hz).
тепловое сопротивление переход- среда 0,4 °C/мВт (°C/mW);
Т_окр от -40 до +85 °C.

При выборе транзистора обратите внимание на дату выпуска и его предельно допустимые напряжения и токи, определите возможность его использования в схеме. Более новые модели имеют преимущества перед старыми, так как производители непрерывно работают над улучшением характеристик в своих продуктах

Не стоит забывать, что у некоторых из них (например КТ3102Г, КТ3102Е) предельные значения по напряжению не превышают 20 В. Ниже приведена классификация КТ3102.

По мнению радиолюбителей, несмотря на идентичность характеристик заявленных производителем, транзистор в пластиковом корпусе немного уступает металлостеклянному. Так, при работе на предельно допустимых параметрах, пластик расширяется и сжимается, что нередко приводит к отрыву выводов от кристалла. Это основная причина, из за которой стоит подумать о применении устройства в пластиковом корпусе. Кроме того пластик иногда становится не герметичен и вдоль выводов к кристаллу может проникать влага. Считают, что в металлопластиковом корпусе кристалл рассеивает большую мощность. Так же у него будет меньшее тепловое сопротивление, а следовательно устройство будет меньше греться и в свою очередь схема будет работать более стабильней.

Аналоги

Зарубежными аналогами, с похожими техническими характеристиками считаются: BC 174, 2S A2785, BC 182, BC 546, BC 547, BC 548, BC 549. Прототипами для разработки некоторых серий КТ3102 были: BC 307A, BC 308A BC 308B, BC 309B, BC 307B, BC 308C, BC 309C. Из российских аналогов КТ-3102, в качестве замены может подойти КТ 611 или популярный КТ315 с группой Б, Г, Е.

Маркировка

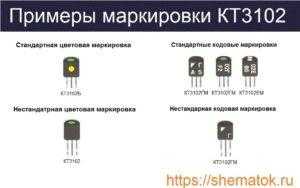

Транзисторы маркируются на боковой стороне корпуса. КТ3102 разных годов выпуска могут встречается с различной маркировкой. До 1995 года производители использовали цветовую и кодовую (буквенно-цифровая и символьно-цветовая) маркировку. Советские транзисторы КТ3102 до 1986 года, изготовленные в корпусе КТ-26, можно узнать по темно-зеленой точке на передней части корпуса. По цвету точки, нанесенной на корпусе сверху, определить принадлежность транзистора конкретной к группе. Дата выпуска при цветовой обозначении могла не указываться.

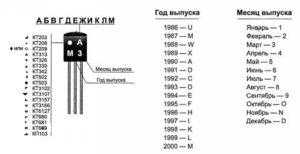

Маркировать транзистор кт3102 с использованием стандартного метода начали с 1986 года. Согласно кодовой метки он узнаваем по белой фигуре прямоугольного треугольника, размещенного на передней части корпуса (слева сверху), обозначающему его тип (модель). Правее указывается групповая принадлежность, а в нижней части год и месяц даты выпуска. В стандартной кодовой маркировке так же указывался год и месяц выпуска транзистора.

Иногда встречается нестандартные цветовые и кодовые маркировки. Как правило, в них не хватает информации о дате выпуска или групповой принадлежности. Современные производители, уже не используют фигуры в обозначении, а указывают на корпусе полное название типа и группы транзистора. Кроме этого на корпусе можно увидеть знак, указывающий на производителя устройства.

Как уже писалось ранее, транзистор встречается в пластиковом и металлическом корпусе. Устройства с пластиковым корпусом КТ-26 содержат в конце символ “М”. Например КТ3102ВМ это транзистор в пластиковом корпусе КТ-26, а КТ3102В в металлическом КТ-17.

Маркировка и цоколёвка

Данный прибор имеет структуру n — p — n
. Выводы элемента слева-направо, при обращении лицевой части транзистора к нам(плоская сторона с маркировкой), имеют такой порядок – “коллектор-база-эмиттер”. Цоколёвку КТ3102 нужно знать и учитывать её при пайке прибора. Ошибка при пайке может повредить весь транзистор.

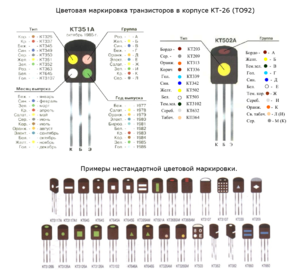

Маркировка транзисторов применяется для различия одного типа прибора от другого. Например, различия между типом А и Б. В случае КТ3102, маркировка имеет следующую структуру:

Зелёный кружок на лицевой стороне означает тип транзистора. В нашем случае – КТ3102.
Кружок сверху означает букву прибора (А, Б, В и т.д). Применяются следующие обозначения:

А – красный или бордовый. Б – жёлтый. В – зелёный. Г – голубой. Д – синий. Е – белый. Ж – тёмно-коричневый.

На некоторых приборах вместо цветовых обозначений, маркировка пишется словами. Например, 3102 EM. Подобные обозначения удобнее цветных.

Знание маркировки транзистора позволит правильно подобрать нужный элемент, согласно требуемым параметрам.

Транзисторы — купить. или найти бесплатно.

Где сейчас можно найти советские транзисторы? В основном здесь два варианта — либо купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки — можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -«Гулливер».

Если же у вас, имеется какая-то старая, ненужная техника — сломанные телевизоры, магнитофоны, приемники и. т. д — можно попытаться добыть транзисторы (и другие детали) из него. Проще всего обстоит дело с КТ315. В любой промышленной и бытовой аппаратуре и с середины 70-х годов двадцатого века и заканчивая началом 90-х его можно встретить практически повсеместно. КТ3102 можно найти в предварительных каскадах усилителей магнитофонов — «Электроника», «Вега», «Маяк», «Вильма» и. т. д. КТ817 — в стабилизаторах блоков питания тех же магнитофонов, иногда в оконечных каскадах усилителей звука (в магнитолах Вега РМ-238С,РМ338С и. т. п)

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Транзисторы КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315И, КТ315Ж.

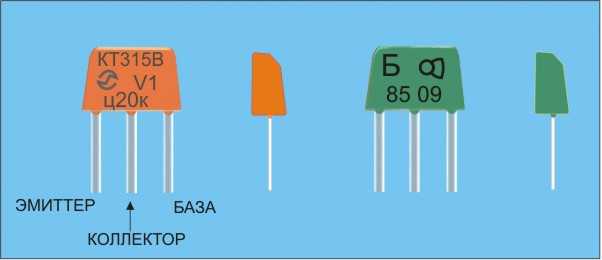

Т ранзисторы КТ315 — кремниевые, маломощные высокочастотные, структуры — n-p-n. Корпус пластиковый — желтого, красного, темно — зеленого, оранжевого цветов. Масса — около 0,18г. Маркировка буквенно — цифровая, либо буквенная. Цоколевка легко определяется с помощью буквы, обозначающей подкласс транзистора. Она распологается напротив вывода эмиттера. Вывод коллектора — посередине, базы — оставшийся, крайний.

Наиболее широко распространенный отечественный транзистор. При изготовлении КТ315 впервые массово была применена планарно — эпитаксиальная технология. На пластине из материала n — проводимости формировался участок базы, проводимостью — p, затем, уже в нем — n участок эмиттера. Эта технология способствовала значительному удешевлению производства, при меньшем разбросе параметрических характеристик, по тому времени — довольно высоких.

Благодаря плоской форме корпуса и выводов КТ315 хорошо подходит для поверхностного монтажа. Таким образом, применение КТ315 позволило в свое время значительно уменьшить размеры элементов ТТЛ советских ЭВМ второго поколения. Область применения КТ315 черезвычайно широка, кроме элементов логики это — низкочастотные, среднечастотные, высокочастотные усилители, генераторы, все что сотавляло основу огромного количества бытовых и промышленных электронных устройств советской эпохи.

Разработка КТ315 была отмечена в 1973 г. Государственной премией СССР. Примечательно, что КТ315 до сих пор производятся в Белоруссии, в корпусе ТО-92.

Наиболее важные параметры.

Граничная частота передачи тока — 250 МГц. Коэффициент передачи тока у транзисторов КТ315А, КТ315В, КТ315Д — от 20 до 90. У транзисторов КТ315Б,КТ315Г,КТ315Е — от 50 до 350. У транзистора КТ315Ж, — от 30 до 250. У транзистора КТ315Ж, не менее 30.

Максимальное напряжение коллектор — эмиттер. транзистора КТ315А — 25в. Транзистора КТ315Б — 20в, транзистора КТ315Ж — 15в. У транзисторов КТ315В, КТ315Д — 40 в. у транзисторов КТ315Г, КТ315Е — 35 в. У транзистора КТ315И — 60 в.

Напряжение насыщения база — эмиттер при токе коллектора 20 мА, а токе базы — 2 мА: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г — 1,1 в. У транзисторов КТ315Д, КТ315Е — 1,5 в. У транзисторов КТ315Ж — 0,9 в.

Напряжение насыщения коллектор — эмиттер при токе коллектора 20 мА, а токе базы 2 мА: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г — 0,4 в. У транзисторов КТ315Д, КТ315Е — 1 в. У транзисторов КТ315Ж — 0,5 в.

Максимальное напряжение эмиттер-база — 6 в.

Обратный ток коллектор-эмиттер при предельном напряжении : У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 1 мкА. У транзисторов КТ315Ж — 10 мкА. У транзисторов КТ315И — 100 мкА.

Обратный ток коллектора при напряжении колектор-база 10в — 1 мкА.

Максимальный ток коллектора. У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е — 100 мА. У транзисторов КТ315Ж, КТ315И — 50 мА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в, не более: У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г,КТ315Д, КТ315Е, КТ315И — 7 пФ. У транзисторов КТ315Ж — 10 пФ.
