Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г. Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

SMD маркировка электрических элементов

Принцип нанесения обозначений состоит в зашифрованной передаче сведений о размерах и электрических параметрах чипа. Существует условное деление по количеству выводов и величине корпуса элементов:

Количество выводов Маркировка корпуса по возрастанию размера Краткое описание
Двухконтактные SOD (например, SOD128, SOD323 и т.п.) или WLCSP2 Пассивные чипы цилиндрической или квадратной формы, танталовые конденсаторы, диоды
Трехконтактные DPAK, D2PAK, D3PAK Автор данного корпуса — компания Моторола. Все элементы имеют одинаковую форму, но разный размер. Используются для полупроводниковых элементов, выделяющих тепловую энергию
Четырехконтактные и более WLCSP(N) (литера N обозначает число выводов), SOT, SOIC, SSOP, CLCC, LQFP, DFN,DIP / DIL,Flat Pack,TSOP,ZIP Контакты этих чипов размещены по двум противоположным боковым сторонам корпуса
Элементы с числом контактов более четырех LCC, PLCC, QFN, QFP, QUIP Выводы расположены по всем четырем сторонам корпуса
Выводы размещены в виде решетки BGA, uBGA Микросхемы, предназначенные для пайки с помощью специальной пасты
Безвыводные элементы μBGA, LFBGA Оснащены только контактными пластинками или каплями припоя

Чип конденсаторы

Существуют два основных типа конденсаторов — электролитические (корпус имеет форму цилиндра) и керамические или танталовые (корпус выполнен в виде параллелепипеда). На маркировке электролитов всегда присутствуют значения емкости и напряжения, а на керамических образцах — нет. Минус (катод) электролитов обозначен полоской, расположенной на верхней стороне корпуса.

Маркировка SMD резисторов

Маркировка представлена несколькими знаками — цифрами и буквами. Две первые цифры означают номинал, а третья (и четвертая) — порядок, или количество нолей. Например, число 322 означает 3200 Ом или 3,2 кОм. Иногда используется разделитель R, играющий роль запятой. Так, обозначение 3R2 значит 3,2 кОм. Или 0R32 — 0,32 кОм.

Есть специальные резисторы, выполняющие функции предохранителей или перемычек. У них нулевой номинал сопротивления.

Размеры SMD устройств стандартизированы и связаны с маркировкой. Так, чипы диодов, резисторов или конденсаторов типоразмера 0805 имеют параметры 0,6 × 0,8 × 0,23 дюйма (длина-ширина-высота).

SMD индуктивности

Форма и размеры корпусов дросселей и катушек индуктивности имеют те же величины, что и у резисторов или конденсаторов. Обозначение состоит из 4 цифр. Две первые — длина, другие — ширина чипа, выраженные в десятых долях дюйма. Например, маркировка дросселя 0805 значит, что его длина — 0,08, а ширина — 0,05 дюйма.

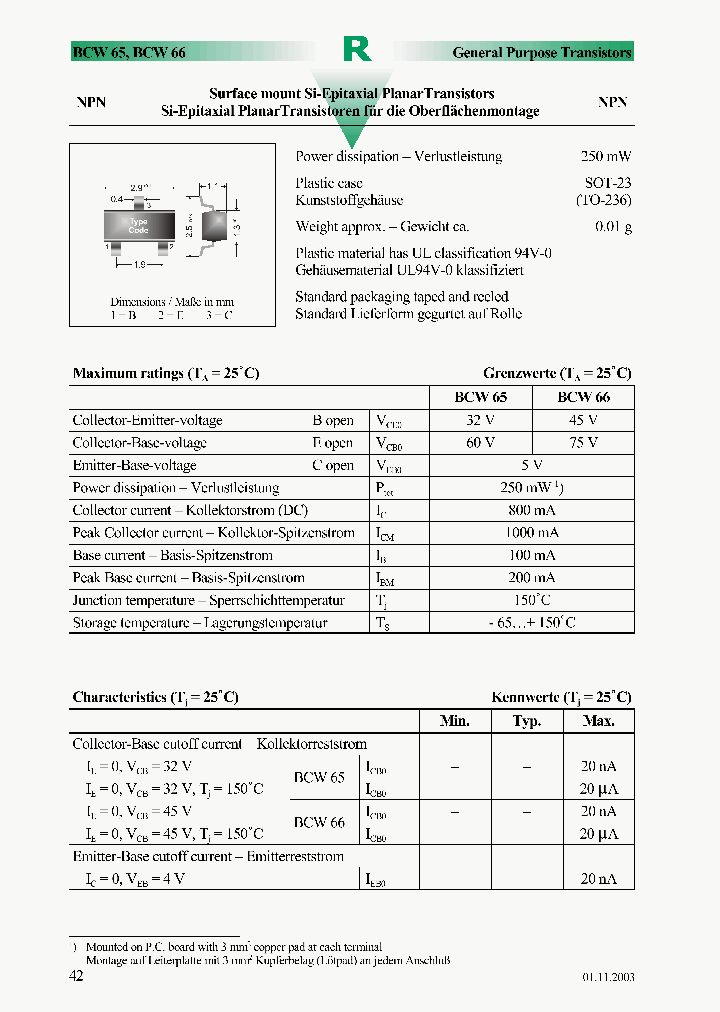

SMD диоды и транзисторы

Диодные чипы могут быть выполнены в виде бочонка или параллелепипеда (брикета). Все размеры полностью соответствуют параметрам резисторов, что упрощает разработку печатных плат. Учитывая специфику работы диодов, для которых необходимо соблюдать полярность, на отрицательном выводе или рядом с ним имеется полоска. Она обозначает катод, что позволяет избежать ошибок при монтаже.

На поверхности чипа может находиться только код, который не дает полной информации о параметрах детали. Поэтому существуют специальные информационные массивы — datasheet, располагающие сведениями о всех параметрах и возможностях элементов. Если необходимы полные данные о свойствах, которыми обладают транзисторы, datasheet дает возможность получить подробную информацию.

Используются корпуса двух типов:

  • SOT;
  • DPAK.

Помимо транзисторов в таком формате могут выпускаться диодные сборки, использующиеся в выпрямителях и драйверах.

Кодовая маркировка электролитических конденсаторов для поверхностного монтажа

Для конденсаторов таких фирм как «Panasonic», «Hitachi» и др. маркировка осуществляется 3-мя основными способами:

1. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

При такой маркировки код содержит 2 или 3 символа по ним можно узнать номинальную емкость и рабочее напряжение. Буквы означают напряжение и емкость, цифра показываем множитель. Если маркировка содержит 2 символа, то рабочее напряжение не указывается. Соответствие кода маркировки и значение емкости  можно посмотреть в таблице ниже:

Код Емкость Напряжение

А6 1,0 16/35
А7 10 4
АА7 10 10
АЕ7 15 10
AJ6 2,2 10
AJ7 22 10
AN6 3,3 10
AN7 33 10
AS6 4,7 10
AW6 6,8 10
СА7 10 16
СЕ6 1,5 16
СЕ7 15 16
CJ6 2,2 16
CN6 3,3 16
CS6 4,7 16
CW6 6,8 16
DA6 1,0 20
DA7 10 20
DE6 1,5 20
DJ6 2,2 20
DN6 3,3 20
DS6 4,7 20
DW6 6,8 20
Е6 1,5 10/25
ЕА6 1,0 25
ЕЕ6 1,5 25
EJ6 2,2 25
EN6 3,3 25
ES6 4,7 25
EW5 0,68 25
GA7 10 4
GE7 15 4
GJ7 22 4
GN7 33 4
GS6 4,7 4
GS7 47 4
GW6 6,8 4
GW7 68 4
J6 2,2 6,3/7/20
JA7 10 6,3/7
JE7 15 6,3/7
JJ7 22 6,3/7
JN6 3,3 6,3/7
JN7 33 6,3/7
JS6 4,7 6,3/7
JS7 47 6,3/7
JW6 6,8 6,3/7
N5 0,33 35
N6 3,3 4/16
S5 0,47 25/35
VA6 1,0 35
VE6 1,5 35
VJ6 2,2 35
VN6 3,3 35
VS5 0,47 35
VW5 0,68 35
W5 0,68 20/35

2. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

3. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение.

Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

  • Staticvoid
  • 1 Авг 2020
  • 1 комментарий
  • smd
  • конденсатор

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики. Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен. Стабисторы, как и smd, производятся зачастую из кремния. Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

  • UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
  • ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
  • IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
  • IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
  • IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Search Stock

Infineon Technologies AG
BCW68HE6327HTSA1

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Arrow Electronics

(3)

BCW68HE6327HTSA1

225,000 6 Weeks 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.0663

Buy Now

BCW68HE6327HTSA1

4 Weeks 42,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

BCW68HE6327HTSA1

4 Weeks 42,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

Verical

(2)

BCW68HE6327HTSA1

225,000 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.0686

Buy Now

BCW68HE6327HTSA1

210,000 42,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet EBV

BCW68HE6327HTSA1

5,442,000 0 Weeks, 5 Days 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Americas

BCW68HE6327HTSA1

Reel 4 Weeks 42,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

New Advantage Corporation

BCW68HE6327HTSA1

4,353,000 1
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.1373

Buy Now

Diodes Incorporated
BCW68HTA

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Arrow Electronics

(3)

BCW68HTA

105,000 8 Weeks 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.0476

Buy Now

BCW68HTA

3,000 8 Weeks 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.0475

Buy Now

BCW68HTA

Cut Strips 3,000 8 Weeks 1
  • 1
    $0.3965
  • 10
    $0.2009
  • 100
    $0.1138
  • 1000
    $0.0855
  • 10000
    $0.0535

Buy Now

Avnet Silica

BCW68HTA

1 Weeks, 3 Days 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Americas

(2)

BCW68HTA

Reel 8 Weeks 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.05636

Buy Now

BCW68HTA

Ammo Pack 50 Weeks, 4 Days 1
  • 1
    $0.449
  • 10
    $0.223
  • 100
    $0.132
  • 1000
    $0.132
  • 10000
    $0.132

Buy Now

Avnet Asia

BCW68HTA

12 Weeks 6,000
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.0525

Buy Now

New Advantage Corporation

(2)

BCW68HTA

18,000 1
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.0624

Buy Now

BCW68HTA

3,000 1
  • 1
  • 10
    $0.18
  • 100
    $0.125
  • 1000
    $0.071
  • 10000
    $0.071

Buy Now

Nexperia
BCW68HR

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Arrow Electronics

(2)

BCW68HR

4 Weeks 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

BCW68HR

4 Weeks 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

Avnet EBV

BCW68HR

9,000 0 Weeks, 6 Days 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Silica

BCW68HR

27,000 0 Weeks, 6 Days 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Americas

(2)

BCW68HR

Reel 4 Weeks 48,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

BCW68HR

Reel 4 Weeks 15,823
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

Avnet Asia

BCW68HR

4 Weeks 48,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Nexperia
BCW68HVL

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Arrow Electronics

BCW68HVL

4 Weeks 10,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

Avnet Americas

(2)

BCW68HVL

Reel 4 Weeks 15,823
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

BCW68HVL

Reel 4 Weeks 50,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Zetex / Diodes Inc
BCW68HTA

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Verical

(2)

BCW68HTA

105,000 3,000
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.0476

Buy Now

BCW68HTA

3,000 110
  • 1
  • 10
  • 100
  • 1000
    $0.0855
  • 10000
    $0.0535

Buy Now

Quest Components

(4)

BCW68HTA

71
  • 1
    $0.1908
  • 10
    $0.1908
  • 100
    $0.1193
  • 1000
    $0.1193
  • 10000
    $0.1193

Buy Now

BCW68HTA

176
  • 1
    $0.4
  • 10
    $0.4
  • 100
    $0.12
  • 1000
    $0.12
  • 10000
    $0.12

Buy Now

BCW68HTA

2,184
  • 1
    $0.65
  • 10
    $0.65
  • 100
    $0.65
  • 1000
    $0.26
  • 10000
    $0.26

Buy Now

BCW68HTA

5,356
  • 1
    $1
  • 10
    $1
  • 100
    $1
  • 1000
    $1
  • 10000
    $0.3

Buy Now

Bristol Electronics

(2)

BCW68HTA

220 17
  • 1
  • 10
  • 100
    $0.15
  • 1000
    $0.15
  • 10000
    $0.15

Buy Now

BCW68HTA

6,696
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

ComSIT Europe

BCW68HTA

93,000
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

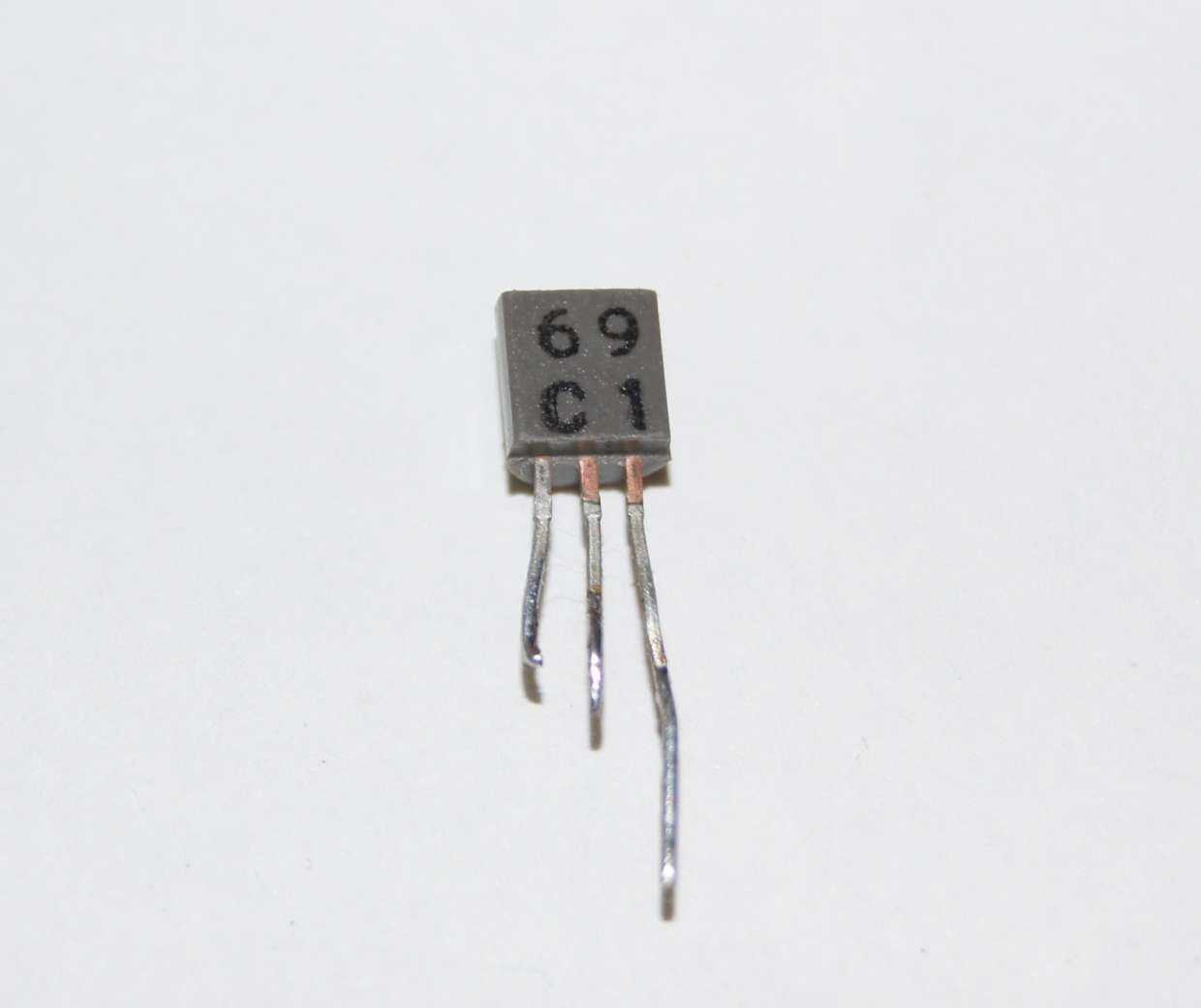

Маркировка транзисторов в соответствии с советской системой классификации.

У транзисторов,разработанных до 1964
года условные обозначения типа состоят из двух или трех элементов.
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно,
транзистором.
Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала
модернизацию.

Второй элемент обозначения — одно, двух или
трехзначное число, которое определяет порядковый
номер разработки и подкласс транзистора, по роду полупроводникового материала,
значениям допустимой рассеиваемой мощности и
граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и
СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ
мощные транзисторы.
Третьим элементом может быть буква, определяющая классификацию по параметрам транзисторам, изготовленной по одной технологии.
Например: МП42 — транзистор германиевый, низкочастотный, маломощный, номер разработки — 42
П401 — транзистор германиевый, маломощный,высокочастотный, номер разработки — 1.

Начиная с 1964 года была введена другая система обозначений, действовшая до 1978 года.
Ее появление было связано с появлением большого числа новых серий разнообразных
полупроводниковых приборов, в частности — полевых транзисторов.
Для обозначения исходного материала используются следующие символы(первый элемент обозначения):
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.
Второй элемент — буква Т, означает биполярный
транзистор, буква П — транзистор полевый.
В качестве третьего элемента обозначения используются девять цифр, характеризующих подклассы транзисторов по значениям рассеиваемой мощности и граничной частоты.
1 -транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4- транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 -транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6-транзисторы средней мощности(до 1,5 ватт),высокочастотные
и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8- транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.
Четвертый и пятый элементы обозначения —
определяют порядковый номер разработки.
Пример: КТ315А кремниевый биполярный транзистор,
маломощный, высокочастотный,подкласс А.
С 1978 года были введены изменения,
первые два символа обозначающие материал
и подкласс транзистора остались преждними.
Изменения коснулись обозначения функциональных
возможностей — третьего элемента.
Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 30 МГц.
2- транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой свыше 300 МГц.

Те же обозначения действительны и для полевых транзисторов.
Для обозначения порядкового номера разработки
используют трехзначные числа от 101 до 999(следующие три знака).
Для дополнительной классификации используют
буквы русского алфавита, от А до Я.
Цифра, написанная через дефис после седьмого элемента — обозначения модификаций бескорпусных транзисторов:
1 — с гибкими выводами без кристаллодержателя.
2 -с гибкими выводами на кристаллодержателе.
3 — с жесткими выводами без кристаллодержателя.
4 — с жесткими выводами на кристаллодержателе.
5 — с контактными площадками без кристаллодержателя и без выводов.
6 — с контактными площадками на кристаллодержателе, но без выводов.
Пример:КТ2115А-2 кремниевый биполярный транзистор для устройств широкого применения,
маломощный, высокочастотный, бескорпусный с гибкими выводами на кристаллодержателе.
В общем, — без хорошего каталога не разберешься.

Биполярный транзистор 2N5087 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2N5087

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 0.31
W

Макcимально допустимое напряжение коллектор-база (Ucb): 50
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 3
V

Макcимальный постоянный ток коллектора (Ic): 0.05
A

Предельная температура PN-перехода (Tj): 135
°C

Граничная частота коэффициента передачи тока (ft): 40
MHz

Ёмкость коллекторного перехода (Cc): 4
pf

Статический коэффициент передачи тока (hfe): 250

Корпус транзистора:

2N5087
Datasheet (PDF)

 ..1. Size:434K  motorola 2n5086 2n5087.pdf

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby 2N5086/DAmplifier Transistors2N5086PNP Silicon*2N5087*Motorola Preferred DeviceCOLLECTOR32BASE1EMITTER 123

 ..2. Size:49K  philips 2n5087 cnv 2.pdf

DISCRETE SEMICONDUCTORSDATA SHEETbook, halfpageM3D1862N5087PNP general purpose transistorProduct specification 1997 Jul 02Supersedes data of September 1994File under Discrete Semiconductors, SC04Philips Semiconductors Product specificationPNP general purpose transistor 2N5087FEATURES PINNING Low current (max. 100 mA)PIN DESCRIPTION Low voltage (max. 50 V).1

 ..3. Size:100K  fairchild semi 2n5086 2n5087 mmbt5087.pdf

2N5086/2N5087/MMBT5087PNP General Purpose Amplifier3 This device is designed for low level, high gain, low noise general purpose amplifier applications at collector currents to 50mA.2SOT-23TO-92 1Mark: 2Q11. Emitter 2. Base 3. Collector 1. Base 2. Emitter 3. Collector Absolute Maximum Ratings* Ta=25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collect

 ..4. Size:60K  central 2n5086 2n5087.pdf

145 Adams Avenue, Hauppauge, NY 11788 USATel: (631) 435-1110 Fax: (631) 435-1824

 ..5. Size:1285K  sprague 2n4265 2n4400 2n4401 2n4402 2n4403 2n4409 2n4410 2n4424 2n4425 2n4951 2n4952 2n4953 2n4954 2n5087 2n5088 2n5089.pdf

 0.1. Size:300K  motorola 2n5087rev0.pdf

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby 2N5087/DAmplifier TransistorPNP Silicon2N5087COLLECTOR3Motorola Preferred Device2BASE1EMITTER123MAXIMUM RAT

 0.2. Size:155K  onsemi 2n5087-d.pdf

2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2

 0.3. Size:156K  onsemi 2n5087g.pdf

2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2

 0.4. Size:156K  onsemi 2n5087rlrag.pdf

2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2

 0.5. Size:49K  hsmc h2n5087.pdf

Spec. No. : HE6210HI-SINCERITYIssued Date : 1998.02.01Revised Date : 2005.01.20MICROELECTRONICS CORP.Page No. : 1/5H2N5087PNP EPITAXIAL PLANAR TRANSISTORDescriptionThis device was designed for low noise,high gain,general purpose amplifierapplications for 1uA to 25mA collector current.TO-92Absolute Maximum Ratings Maximum TemperaturesStorage Temperature ………..

Другие транзисторы… 2N508
, 2N5080
, 2N5081
, 2N5082
, 2N5083
, 2N5084
, 2N5085
, 2N5086
, 2N3773
, 2N5088
, 2N5089
, 2N508A
, 2N509
, 2N5090
, 2N5091
, 2N5092
, 2N5093
.

Полевые SMD транзисторы

Маркировка Тип прибора Маркировка Тип прибора
6A MMBF4416 C92 SST4392
6B MMBF5484 C93 SST4393
6C MMBFU310 H16 SST4416
6D MMBF5457 I08 SST108
6E MMBF5460 I09 SST109
6F MMBF4860 I10 SST110
6G MMBF4393 M4 BSR56
6H MMBF5486 M5 BSR57
6J MMBF4391 M6 BSR58
6K MMBF4932 P01 SST201
6L MMBF5459 P02 SST202
6T MMBFJ310 P03 SST203
6W MMBFJ175 P04 SST204
6Y MMBFJ177 S14 SST5114
B08 SST6908 S15 SST5115
B09 SST6909 S16 SST5116
B10 SST6910 S70 SST270
C11 SST111 S71 SST271
C12 SST112 S74 SST174
C13 SST113 S75 SST175
C41 SST4091 S76 SST176
C42 SST4092 S77 SST177
C43 SST4093 TV MMBF112
C59 SST4859 Z08 SST308
C60 SST4860 Z09 SST309
C61 SST4861 Z10 SST310
C91 SST4391

А это пример n-p-n и p-n-n биполярных транзисторов (sot-23, sot-323) с типовым расположением выводов:

Аналоги

Для замены M7 могут подойти диоды кремниевые, диффузионные, выпрямительные, предназначенные для использования в источниках питания и преобразовательных устройствах аппаратуры общего назначения.

Отечественное производсто

Тип URRM IF(AV) IFSM TJ UFM IRMTA = 25°C IRMTA = 125°C Корпус
SM4007 1000 1 30 -55°C.…+125°C 1 2,5 50 SMA-W(DO-214AB)
КД210В 1000 10 50 ≤ 140°С 1 ≤ 4,5 мА КД-11
2Д220Г/И 1000 3 60 1,2/1,0 45 мкА 1,5 мА КД-10
2Д230Г/И 1000 3 60 -60°C.…+125°C 1,5/1,3 45 мкА 1,5 мА КД-11
КД243Ж 1000 1 6 -60°C….+125°C 1,1 10 мкА 0,1 мА КД-4Б
КД248А/Б/К 1000 3,0/1,0/1,5 9,6/3,2/4,8 -60°C…+125°C 1,4 40 мкА КД-16
2Д254 1000 1 3,2 1,5
КД257Д 1000 3 15 -60°C….+85°C 1,5 0,2 мА КД-29С
КД258Д 1000 3 7,5 -60°C….+85°C 1,6 2 мкА КД-29А

Зарубежное производство

Тип URRM/URSM/UDC, В IF(AV), А IFSM, А TJ, °С UFM, В IRM, мкАTA = 25°C IRM, мкА TA = 125°C RƟJL, °C/Вт RƟJA, °C/Вт CJ, пФ Корпус
SM4007 1000/700/1000 1 30 -55°C.…+125°C 1 2,5 50 55 12 SMA-W(DO-214AB)
1N4145 1000/700/1000 3 300 -55°C….+150°C 1 10 100 20 35 DO-27
1N4249 1000/700/1000 1 40 -65°C…+200°C 1,2 1 25 GPR-1A
1N4948 1000/700/1000 1 30 -65°C….+150°C 1,3 5 50 50 15 DO-41
1N5054 1000/700/1000 1,5 48 -65°C….+170°C 1,3 500 DO-41
1N5408 1000/700/1000 3 200 -65°C….+200°C 1 5 100 40 50 DO-201AD
1N5622 1000/700/1000 1 50 -65°C….+200°C 1,2 0,5 25 35 GPR-1A
BY133 1300/940/1300 1 30 -55°C…+150°C 1,1 5 200 50 15 DO-41
BY255 1300/- /1300 3 100 -50°C….+150°C 1,1 20 25 DO-201
BY227MGP 1250/875/1250 2 60 -65°C….+175°C 1,5 5 100 25 DO-15
BYD57M 1000/-/1000 1 5 -65°C…+175°C 2,1 5 100 30 150 20 SOD87
BYT-11 URRM = 1000 1 35 -55°C….+150°C 1,3 20 60 F126
BYT51M URRM = 1000 1 50 -55°C…+175°C 1,1 1 100 45 DO-15
BYT54M 1000/700/1000 1,25 30 -55°C….+175°C 1,5 5 150 45 DO-41
BYV36E 1000/700/1000 1,6 30 -55°C…+150°C 1,45 5 100 45 18 DO-15
BYV96E 1000/700/1000 1,5 35 +175°C 1,6 5 150 50 DO-15
BYW56GP 1000/700/1000 2 50 -65°C….+175°C 1 5 100 35 50 DO-15 DO-204AC
GP210 1000/700/1000 2 70 -65°C…+175°C 1,1 5 50 40
GPP15M 1000/700/1000 1,5 60 -65°C….+175°C 1,1 5 25 DO-15
GPP10M 1000/700/1000 1 30 -65°C…+125°C 1 5 50 50 15 DO-41
GPP20M 1000/700/1000 2 70 -65°C….+125°C 1 5 50 40 20 DO-15
GP15M 1000/700/1000 1,5 50 -55°C…+150°C 1,1 5 100 20 DO-15
GP110 1000/700/1000 1 50 -65°C….+175°C 1 0,5 30 30 10 DO-41
MUR1100F 1000/700/1000 1 35 -55°C….+150°C 1,75 5 50 20 SOD-123F
RGP15M 1000/700/1000 1,5 50 -65°C….+175°C 1,3 5 200 30 25 DO-15
RGP110 1000/700/1000 1 50 -65°C….+175°C 1,2 0,5 25 55 15 DO-41

Те же данные представленны в виде картинки.

Примечание: данные таблиц получены из даташит компаний-производителей.

Литература по электронике

Наука, которая изучает транзисторы и другие приборы, называется электроника. Целый ее раздел посвящён полупроводниковым приборам. Если вам интересно получить больше информации о работе транзисторов, можно почитать следующие книги по этой тематике:

  1. Цифровая схемотехника и архитектура компьютера — Дэвид М.
  2. Операционные системы. Разработка и реализация — Эндрю Т.
  3. Силовая электроника для любителей и профессионалов — Б. Ю. Семенов .

В этих книгах описываются различные средства программируемой электроники. Конечно же, в основе всех программируемых схем, лежат транзисторы. Благодаря этим книгам вы не только получите новые знания о транзисторах, но и навыки, которые, возможно, принесут вам доход.

Теперь вы знаете, как работают транзисторы, и где они применяются в жизни. Если вам интересна эта тема, продолжайте её изучать, ведь прогресс не стоит на месте, и все технические устройства постоянно совершенствуются

В этом деле очень важно идти в ногу со временем. Успехов вам!. Источники

Источники

  • https://habr.com/ru/post/133136/
  • https://principraboty.ru/princip-raboty-tranzistora/
  • https://odinelectric.ru/knowledgebase/kak-rabotaet-tranzistor-i-gde-ispolzuetsya
  • https://rusenergetics.ru/oborudovanie/skhema-tranzistora
  • https://RadioStorage.net/1670-tranzistory-osnovnye-parametry-i-harakteristiki-markirovka-tranzistorov.html
  • https://tokar.guru/hochu-vse-znat/tranzistor-vidy-primenenie-i-principy-raboty.html
  • https://www.RusElectronic.com/chitaem-elektricheskie-skhemy-s-tranzistorami/

Цветовая маркировка керамических конденсаторов

Цветовая маркировка часто используется для конденсаторов с малой площадью поверхности. Цветные полосы наносятся сверху вниз или слева направо. Номинальная емкость обычно указывается 3-5 цветными полосками, две первые из них обозначают определенную цифру. Черный – 0, коричневый – 1, красный – 2, оранжевый – 3, желтый – 4, зеленый – 5, голубой – 6, фиолетовый – 7, серый – 8, белый – 9.

Число, которое составляется из цифр, закодированных в двух первых полосках, умножается на множитель, зашифрованный в третьей полоске. Оранжевая полоса означает 103, желтый – 104, зеленый – 105.

В маркировке может присутствовать четвертая полоса, цвет которой соответствует допустимым отклонениям от номинальной емкости. Белый цвет означает, что допустимы отклонения 10 % в обе стороны, а черный – 20 % в обе стороны. Пятая полоска характеризует номинал напряжения. Красный – 250 В, желтый – 400 В.

Для чего предназначены выводы

Обозначение производится следующим образом:

  1. Ground (GND) — аббревиатура основного провода.
  2. Input Voltage (VCC) — питание.
  3. Feedback (FB) — обратная связь для контроля напряжения.
  4. Output (JUT) — соединение с затвором главного транзистора.
  5. Current sense input pin (SEN) — токовый датчик, подключаемый к стоку главного транзисторного прибора.
  6. Internal Oscillator frequency setting pin (RI) — подключение резистора извне, задающего частоту. В ряде микросхем он заменяется на CT.
  7. Brownout Protection Pin (BNO) — регулятор наименьшего напряжения питания. Когда оно на этом входе меньше порогового, осуществляется отключение подачи импульсов от микросхемы.

Когда питание подается ко входу контроллера VCC, за ним следует напряжение с помощью резистора указанного моста. С помощью микросхемы запускается выдача импульсов. В дальнейшем питание подается с помощью выпрямления напряжения на нижней левой обмотке трансформатора импульсного типа.

Генерация на микросхеме происходит с фиксированной частотой. Ее задают значением резистора на RI, либо емкости на СТ.

Напряжение стабилизируется с помощью сопоставления силы тока, который протекает через главный транзистор MOSFET и обратного напряжения. Оценка тока осуществляется с учетом величины снижения напряжения резистора в цепи транзисторного стока, при подключении к выходу SEN.

Обратное напряжение снимают с регулирующегося стабилитрона. Минуя оптопару, он попадает на FB

От величины напряжения на заданных выходах зависит импульсная скважность на OUT. В большей части микросхем есть разные защитные системы, которые предотвращают поломку в нестандартных случаях
