Характеристики транзистора IRF1404

Ниже перечислены основные характеристики транзистора IRF1404:

  • Максимальное смещенное напряжение стока истока (VDS) — 40 В;
  • Максимальный ток стока (ID) — 162 А;
  • Номинальное напряжение стока истока (VGS(th)) — 2-4 В;
  • Максимальное сопротивление стока истока, отсутствует замыкание (RDS(on)) — 3,7 мОм;
  • Максимальная мощность потери в режиме размыкания (PD) — 310 Вт;
  • Максимальная рабочая частота (fC) — 3 МГц.

Благодаря своим характеристикам, транзистор IRF1404 обладает высокой эффективностью, надежностью и долгим сроком службы. Он предлагает широкий спектр применения в различных отраслях, включая автомобильную промышленность, энергетику и промышленность общего назначения.

Транзистор IRF 1404

Основные характеристики транзистора IRF 1404:

Характеристика Значение
Тип N-канальный MOSFET
Напряжение стока-истока (VDS) 40 В
Ток стока (ID) 169 А
Сопротивление открытого канала (RDS(on)) 2.2 мОм
Мощность стока (PD) 280 Вт
Температурный диапазон -55°C до +175°C

Транзистор IRF 1404 обладает низким сопротивлением открытого канала (RDS(on)), что позволяет эффективно контролировать высокие токи и обеспечивать минимальные потери мощности. Он также обеспечивает надежное и стабильное функционирование при широком диапазоне рабочих температур.

В силу своих характеристик и прочности, транзистор IRF 1404 широко применяется в электронных устройствах, таких как источники питания, инверторы, преобразователи постоянного тока и других схемах, где требуется высокая эффективность и производительность.

Тепловые характеристики

Одним из основных параметров тепловых характеристик является мощность, которую транзистор может рассеивать. Для IRF1404 данное значение составляет 240 Вт. Это означает, что при работе транзистора мощность, развиваемая на его выводах, не должна превышать указанное значение, чтобы избежать перегрева и повреждения устройства.

Также важным параметром является тепловое сопротивление. Для IRF1404 оно составляет 0,46 °C/Вт. Это значение указывает на то, что повышение температуры на 1°С приведет к увеличению мощности на 0,46 Вт. Чем меньше тепловое сопротивление, тем лучше теплоотвод и охлаждение устройства.

Также следует обратить внимание на рабочую температуру. Для IRF1404 она составляет от -55 до +175°С

В пределах указанной температурной области транзистор работает надежно и обеспечивает стабильные параметры.

Имея информацию о тепловых характеристиках транзистора IRF1404, можно правильно спроектировать систему охлаждения и обеспечить его надежную работу в различных условиях эксплуатации.

Характеристики полевого МОП транзистора

Для того, чтобы узнать характеристики транзистора, нам надо открыть на него даташит и рассмотреть небольшую табличку на первой странице даташита. Будем рассматривать транзистор, который мы использовали в своих опытах: IRFZ44N.

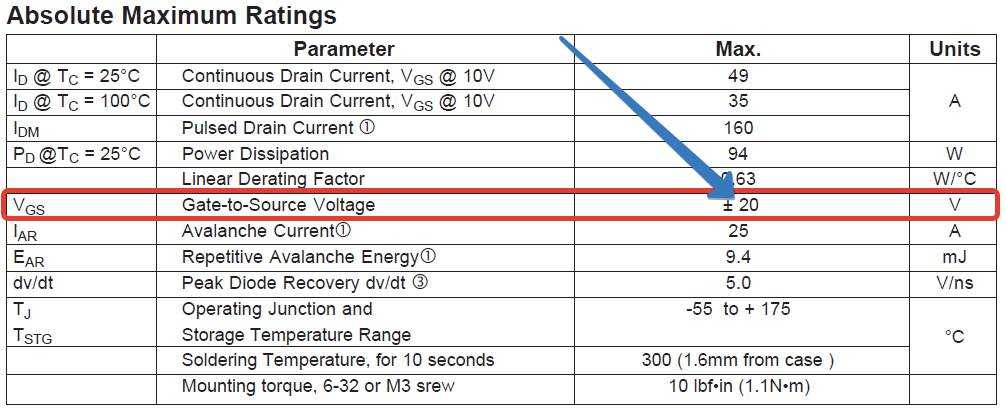

Напряжение VGS   — это напряжение между Затвором и Истоком. Смотрим на даташит и видим, что максимальное напряжение, которое можно подать на Затвор это +-20 Вольт. Более 20 Вольт в обе стороны пробьет тончайший слой диэлектрика, и транзистор придет в негодное состояние.

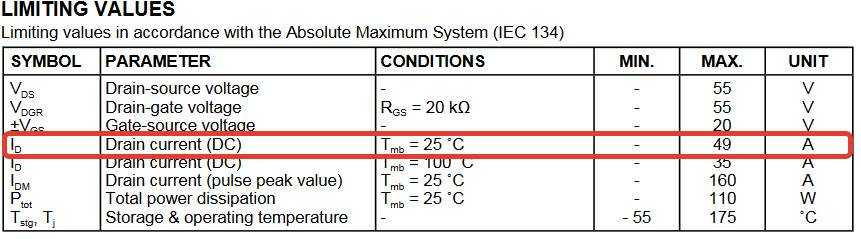

Максимальная сила тока ID , которая может течь через канал Сток-Исток.

Как мы видим, транзистор в легкую может протащить через себя 49 Ампер!!!

Но это при температуре кристалла 25 градусов по Цельсию. А так номинальная сила тока 35 Ампер при температуре кристалла 100 градусов, что чаще всего и происходит на практике.

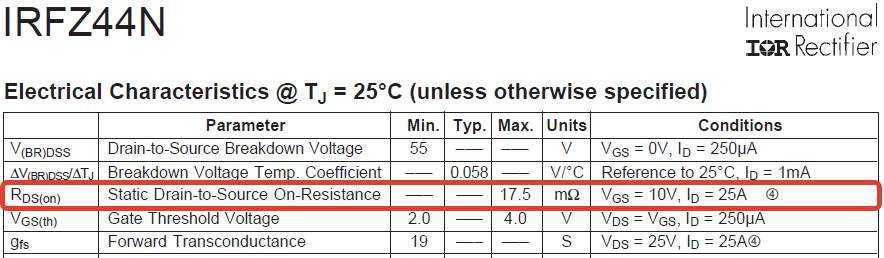

RDS(on) — сопротивление полностью открытого канала Стока-Истока. В режиме насыщения, сопротивление канала транзистора достигает ну очень малого значения. Как вы видите, у нашего подопечного сопротивление канала достигает 17,5 мОм (при условии, что напряжение на Затворе = 10 Вольт, а ток Стока  = 25 Ампер).

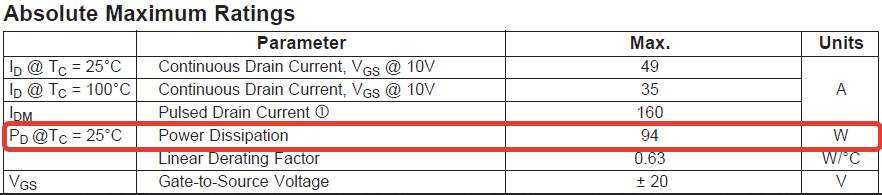

Максимальная рассеиваемая мощность P — это мощность, которую транзистор может рассеять на себе, превращая эту мощность в тепло. В нашем случае это 94 Ватта. Но здесь также должны быть соблюдены различные условия — это температура окружающей среды, а также есть ли у транзистора радиатор.

Также различные зависимости одних параметров от других можно увидеть в даташите на последних страницах.

Например, ниже на графике приводится зависимость тока Стока от напряжения Стока-Истока при каких-то фиксированных значениях напряжения на Затворе при температуре кристалла (подложки) 25 градусов Цельсия (комнатная температура). Верхняя линия графика приводится для напряжения 15 Вольт на Затворе. Другие линии в порядке очереди по табличке вверху слева:

Также есть интересная зависимость сопротивления канала  полностью открытого транзистора от температуры кристалла:

Если посмотреть на график, то можно увидеть, что при температуре кристалла в 140 градусов по Цельсию у нас сопротивление канала увеличивается вдвое. А при отрицательных температурах наоборот уменьшается.

Особенности транзистора IRF 1404

Одной из ключевых особенностей этого транзистора является его низкое внутреннее сопротивление. Это позволяет достичь высокой эффективности работы и минимизировать потери энергии. Благодаря этому, транзистор IRF 1404 можно использовать в различных силовых электронных устройствах, таких как источники питания, инверторы и усилители мощности.

Еще одной особенностью IRF 1404 является его высокая надежность и долговечность. Этот транзистор способен выдерживать высокие токи и напряжения, что позволяет его использование в условиях повышенной нагрузки и экстремальных температур. Кроме того, он обладает защитой от перегрева и короткого замыкания.

Важной особенностью транзистора IRF 1404 является его высокая частота переключения. Это позволяет эффективно использовать его в схемах с высокоскоростной коммутацией и быстрых переходах между состояниями

Также следует отметить, что IRF 1404 обладает хорошими параметрами электростатического сопротивления (ESD), что обеспечивает надежную защиту от разрядов статического электричества.

В заключение, транзистор IRF 1404 представляет собой мощное и надежное устройство с низким внутренним сопротивлением, высокой надежностью и частотой переключения. Благодаря этим характеристикам, он является идеальным выбором для различных силовых электронных схем и приложений.
