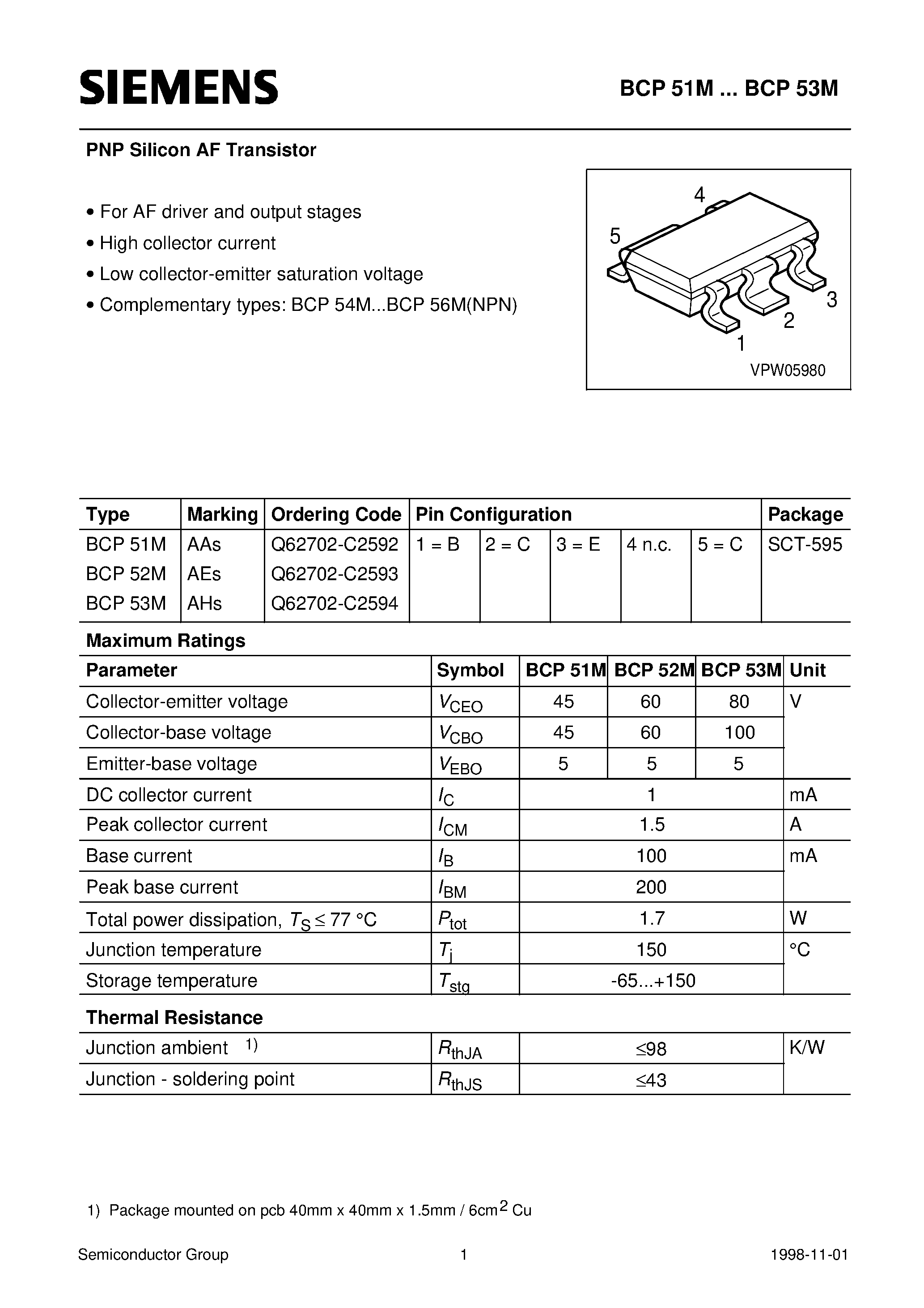

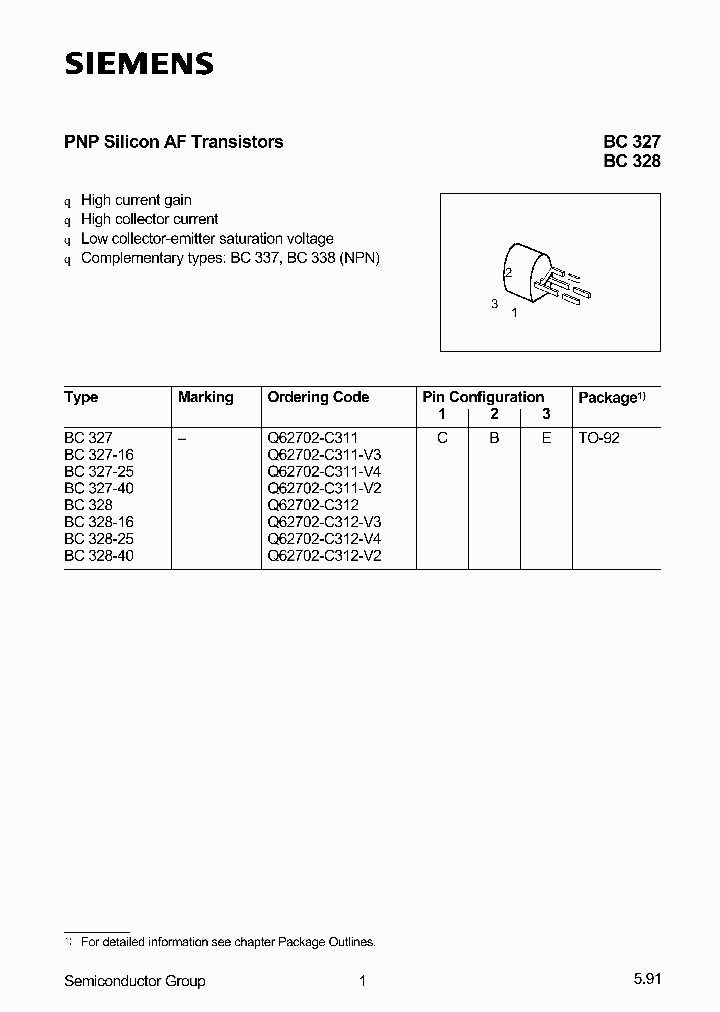

Маркировка smd транзисторов

Маркировка диодов

Маркировка выводных диодов:

Наиболее распространены следующие системы кодирования:

JEDEC(США)— Стандартизированная система EIA370 нумерации N-серии.

Вид кода: .

Первая цифра – цифра, отражающая количество переходов в элементе (1 для диодов).

Буква – всегда буква “N”.

Серийный номер – двух-, трех- или четырехзначное число, которое отражает порядковый номер регистрации полупроводникового прибора в EIA.

Суффикс – отражает разбивку приборов одного типа на различные типономиналы по характерным параметрам. Суффикс может состоять из одной или нескольких букв.

Например: 1N34A/1N270 (германиевый диод), 1N914/1N4148 (кремниевый диод), 1N4001-1N4007 (кремниевый выпрямительный диод на 1A) и 1N54xx (мощный кремниевый выпрямительный диод на 3A).

PRO ELECTRON (Европа);

Обозначение состоит из четырех элементов.

Первый элемент – буква, обозначающая тип полупроводникового материала, используемого в приборе:

  • A – германий;
  • B – кремний;
  • C – арсенид галлия;
  • R – другие полупроводниковые материалы.

Второй элемент – буква, обозначающая тип полупроводникового прибора:

  • A – маломощные импульсные и универсальные диоды;
  • B – варикапы;
  • E – туннельные диоды;
  • G – приборы специального назначения (например, генераторные), а также сложные приборы, содержащие в одном корпусе несколько различных компонентов;
  • H – магниточувствительные диоды;
  • P – светочувствительные приборы (фотодиоды, фототранзисторы и т.п.);
  • Q – светоизлучающие приборы (светодиоды, ИК-диоды и т.п.);
  • X – умножительные диоды;
  • Y – выпрямительные диоды, бустеры;

Третий элемент – буква, которая ставится только для приборов, предназначенных для применения в аппаратуре специального назначения (промышленной, профессиональной, военной и т.п.). Обычно используются буквы “Z”, “Y”, “X” или “W”. В обозначениях приборов общего назначения этот элемент отсутствует.

Четвертый элемент – двух-, трех- или четырехзначный серийный номер прибора.

В обозначении могут присутствовать и некоторые дополнительные элементы. Например, такой же, как и в системе JEDEC суффикс, который отражает разбивку приборов одного типа на различные типономиналы по характерным параметрам.

Для некоторых типов приборов (таких как стабилитроны) может применяться дополнительная классификация. При этом к основному обозначению (может также быть через дефис или дробь) добавляется дополнительный код. Например, часто применяется дополнительный код, содержащий сведения о напряжении стабилизации и его возможном разбросе (“A” – 1%, “B” – 2%, “C” – 5%, “D” – 10%, “E” – 15%). Если напряжение стабилизации – не целое число, то вместо запятой ставится буква V. В дополнительном коде для выпрямительных диодов указывается максимальная амплитуда обратного напряжения.

Например, BZY88C4V7 – это кремниевый стабилитрон специального назначения с регистрационным номером 88, напряжением стабилизации 4.7 В с максимальным отклонением этого напряжения от номинального значения ±5%.

Таблица 1 — Цветовое кодирование диодов (PRO ELECTRON).

JIS (Япония, Азия);

Обозначение состоит из пяти элементов.

Первый элемент – цифра, отражающая количество переходов в элементе (0 – фотодиоды; 1 – диоды).

Второй элемент – буква “S”, обозначающая полупроводниковые приборы (Semiconductors).

Третий элемент – буква, обозначающая тип полупроводникового прибора:

  • E – диоды;
  • G – диоды Ганна;
  • Q – светоизлучающие диоды;
  • R – выпрямительные диоды;
  • S – слаботочные диоды;
  • T – лавинные диоды;
  • V – варикапы, p-i-n-диоды, диоды с накоплением заряда;
  • Z – стабилитроны, ограничители.

Четвертый элемент – это серийный (регистрационный) номер прибора.

Пятый элемент – модификация прибора (“A” – первая, “B” – вторая и т.д.).

После стандартной маркировки может следовать дополнительный индекс (“N”, “M”, “S”), отражающий некоторые специальные свойства прибора.

Маркировка SMD диодов:

SMD диоды маркируются обычно с помощью буквенно-числового кода. В зависимости от типа корпуса (т.е. его размера) и производителя, применяется та или иная система кодирования. Вполне очевидно, что рассмотреть все виды кодирования не представляется возможным. Поэтому далее будут рассмотрены некоторые коды для наиболее часто применяемых корпусов диодов. Более полную версию систем кодирования SMD диодов Вы можете посмотреть .

Для корпусов SOD80 (MiniMELF):

Пример: BZV87-1V4 – кремниевый стабилитрон на напряжение стабилизации 1.4 В.

Остальные номиналы стабилитронов кодируются подобным образом.

Цветовая маркировка:

Часто производитель кодирует лишь тип диода:

Цветовая маркировка диодов в корпусах SOD-80

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами.

Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Вывод катода Прибор
Черный (Black) BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown) LL4148, LL914
Черный и оранжевый (Black Orange) LL4150, BB219
Коричневый и зеленый (Brown Green) LL300
Коричневый и черный (Brown Black) LL4448
Красный (Red) BA682
Красный и оранжевый (Red Orange) BA683
Красный и зеленый (Red Green) BA423L
Красный и белый (Red White) LL600
Оранжевый и желтый (Orange Yellow) LL3595
Желтый (Yellow) BZV55,BZV80,BZV81 series zeners
Зеленый (Green) BAV105, BB240
Зеленый и черный (Green Black) BAV100
Зеленый и кочичневый (Green Brown) BAV101
Зеленый и красный (Green Red) BAV102
Зеленыый и оранжевый (Green Orange) BAV103
Серый (Gray) BAS81, 82, 83, 85, 86
Белый (White) BB219
Белый и зеленый (White Green) BB215

Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.

Размеры и типы корпусов SMD-компонентов

Поверхностный монтаж — технология изготовления электронных изделий на печатных платах, которую также называют ТМП (технология монтажа на поверхность), SMT (англ. surface mount technology) и SMD-технология (от англ. surface mounted device — прибор, монтируемый на поверхность).

Электронные компоненты для поверхностного монтажа («чип-компоненты» или SMD-компоненты) выпускаются различных размеров и в разных типах корпусов. Таблица типоразмеров и SMD-корпусов поможет быстро получить необходимые данные.

Размеры и типы корпусов SMD-компонентов

Двухконтактные компоненты: прямоугольные, пассивные (резисторы и конденсаторы)

Обозначение типоразмера состоит из четырех цифр. Две первые соответствуют округленно длине L в принятой системе измерения (либо метрической, либо дюймовой), а две последние — ширине W.

Типоразмер (дюймовая система) Типоразмер (метрическая система) Размер (мм)
008004 0201 0.25×0.125
009005 03015 0.3×0.15
01005 0402 0.4×0.2
0201 0603 0.6×0.3
0402 1005 1.0×0.5
0603 1608 1.6×0.8
0805 2012 2.0×1.25
1008 2520 2.5×2.0
1206 3216 3.2×1.6
1210 3225 3.2×2.5
1806 4516 4.5×1.6
1812 4532 4.5×3.2
1825 4564 4.5×6.4
2010 5025 5.0×2.5
2512 6332 6.3×3.2
2725 6863 6.9×6.3
2920 7451 7.4×5.1

Двухконтактные компоненты: цилиндрические, пассивные (резисторы и диоды) в корпусе MELF

корпус размеры (мм) и другие параметры
Melf (MMB) 0207 L = 5,8 мм, Ø = 2,2 мм, 1,0 Вт, 500 В
MiniMelf (MMA) 0204 L = 3,6 мм, Ø = 1,4 мм, 0,25 Вт, 200 В
MicroMelf (MMU) 0102 L = 2,2 мм, Ø = 1,1 мм, 0,2 Вт, 100 В

Двухконтактные компоненты: танталовые конденсаторы

тип размеры (мм)
A (EIA 3216-18) 3,2 × 1,6 × 1,6
B (EIA 3528-21) 3,5 × 2,8 × 1,9
C (EIA 6032-28) 6,0 × 3,2 × 2,2
D (EIA 7343-31) 7,3 × 4,3 × 2,4
E (EIA 7343-43) 7,3 × 4,3 × 4,1

Двухконтактные компоненты: диоды (англ. small outline diode, сокр. SOD)

обозначение размеры (мм)
SOD-323 1,7 × 1,25 × 0,95
SOD-123 2,68 × 1,17 × 1,60

Трёхконтактные компоненты: транзисторы с тремя короткими выводами (SOT)

обозначение размеры (мм)
SOT-23 3 × 1,75 × 1,3

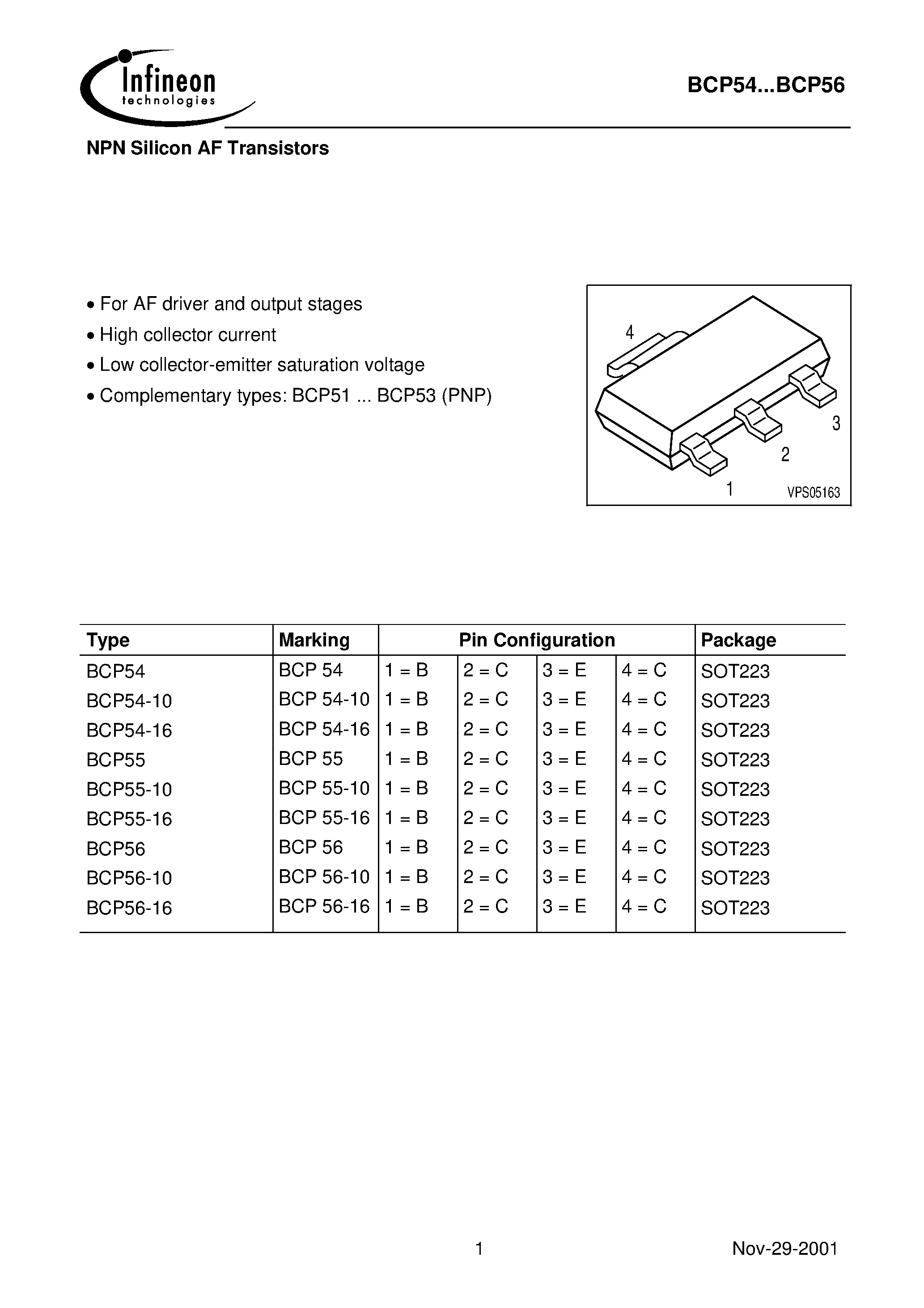

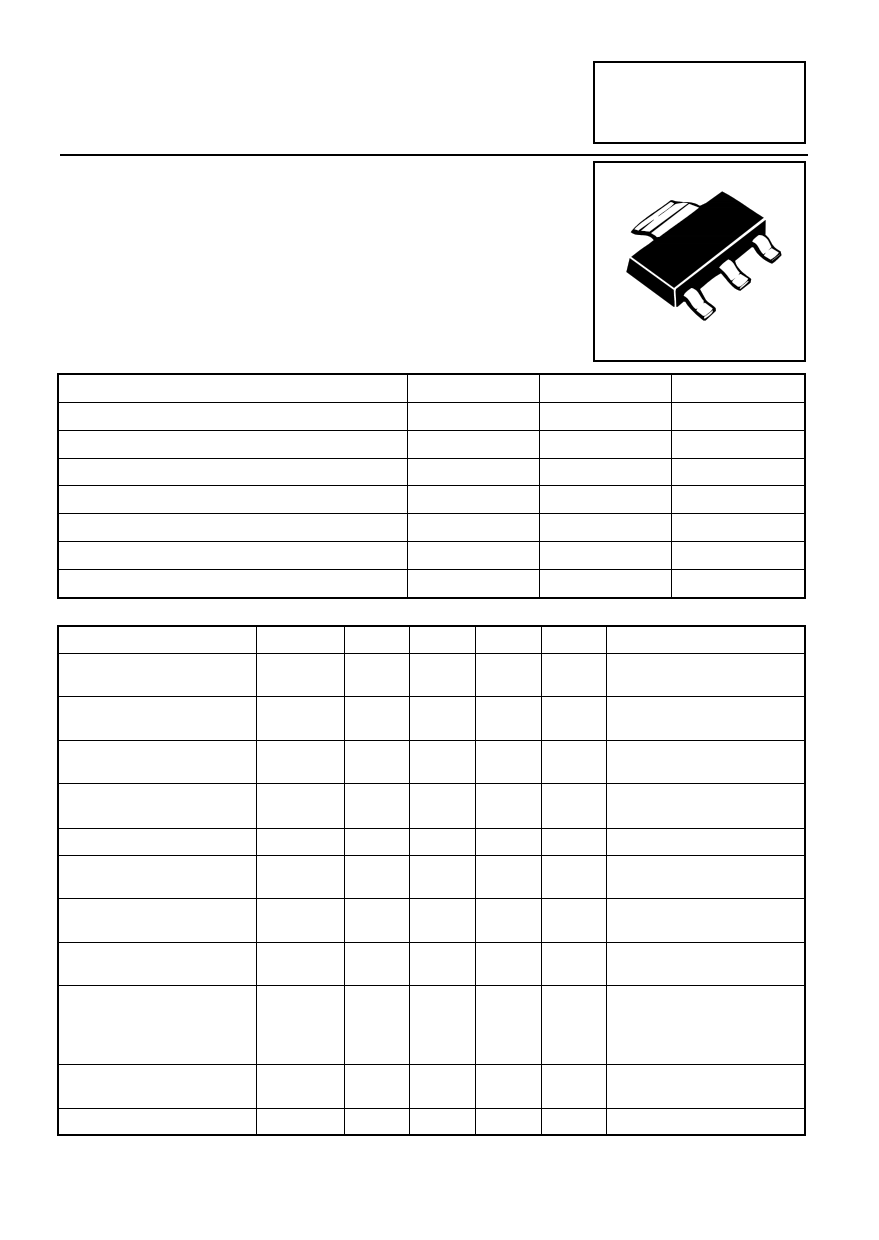

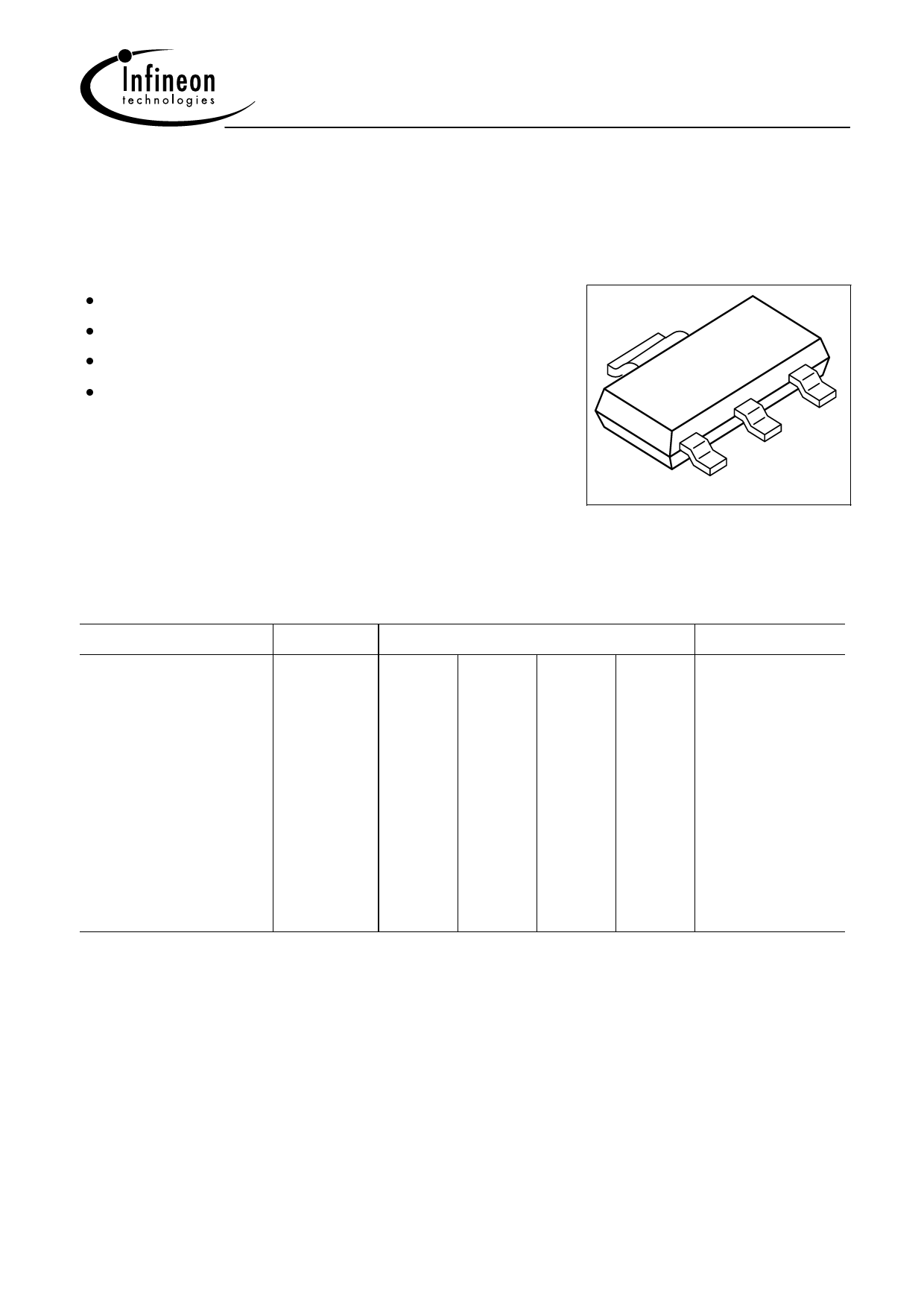

SOT-223 6,7 × 3,7 × 1,8
DPAK (TO-252) корпус (трёх- или пятиконтактные варианты), разработанный компанией Motorola для полупроводниковых устройств с большим выделением тепла
D2PAK (TO-263) корпус (трёх-, пяти-, шести-, семи- или восьмивыводные варианты), аналогичный DPAK, но больший по размеру (как правило габариты корпуса соответствуют габаритам TO220)
D3PAK (TO-268) корпус, аналогичный D2PAK, но ещё больший по размеру

Многоконтактные компоненты: выводы в две линии по бокам

обозначение расстояние между выводами (мм)
ИС — с выводами малой длины (англ. small-outline integrated circuit, сокращённо SOIC) 1,27
TSOP — (англ. thin small-outline package) тонкий SOIC (тоньше SOIC по высоте) 0,5
SSOP — усаженый SOIC 0,65
TSSOP — тонкий усаженый SOIC 0,65
QSOP — SOIC четвертного размера 0,635
VSOP — QSOP ещё меньшего размера 0,4; 0,5 или 0,65

Многоконтактные компоненты: выводы в четыре линии по бокам

обозначение расстояние между выводами (мм)
PLCC, CLCC — ИС в пластиковом или керамическом корпусе с выводами, загнутыми под корпус с виде буквы J 1,27
QFP — (англ. quad flat package) — квадратные плоские корпусы ИС разные размеры
LQFP — низкопрофильный QFP 1,4 мм в высотуразные размеры
PQFP — пластиковый QFP (44 или более вывода) разные размеры
CQFP — керамический QFP (сходный с PQFP) разные размеры
TQFP — тоньше QFP тоньше QFP
PQFN — силовой QFP нет выводов, площадка для радиатора

Многоконтактные компоненты: массив выводов

обозначение расстояние между выводами (мм)
BGA — (англ. ball grid array) — массив шариков с квадратным или прямоугольным расположением выводов 1,27
LFBGA — низкопрофильный FBGA, квадратный или прямоугольный, шарики припоя 0,8
CGA — корпус с входными и выходными выводами из тугоплавкого припоя разные размеры
CCGA — керамический CGA разные размеры
μBGA — (микро-BGA) — массив шариков расстояние между шариками менее 1 мм
FCBGA — (англ. flip-chip ball grid array) массив шариков на подложкек подложке припаян кристалл с теплораспределителем разные размеры
PBGA — массив шариков, кристалл внутри пластмассового корпуса разные размеры
LLP — безвыводный корпус
