Транзистор s9015

Возможные аналоги

Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:

• допустимое напряжение между выводом коллектора и выводом эммитера;
• допустимый ток коллектора;
• коэффициент усиления;
• рабочая частота.

Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.

Заменить КТ819 можно следующими отечественными транзисторами:

• КТ834;
• КТ841;
• КТ844;
• КТ847.

Зарубежные аналоги

Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:

• 2 N6288 ;
• BD705 ;
• TIP41 ;
• BD533 .

Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.

Проверка транзистора

Проверить КТ819 можно обыкновенным тестером. Для проверки измерительный прибор переводится в режим измерения сопротивлений. Согласно схеме КТ819ГМ (расположению выводов) или другого компонента этой серии подключаем плюсовой щуп прибора к выводу базы, а минусовой – к выводу коллектора. Измерительный прибор должен показать пробивное напряжение. Далее, не отсоединяя плюсовой щуп от базы, подключаем минусовой щуп к выводу эмиттера. В данном случае прибор должен показать практически то же значение, что и при измерении перехода база-коллектор.

После описанной выше процедуры следует проверить переходы при обратном включении. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.

Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.

Усилитель на КТ819

В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.

Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.

При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.

После сборки усилителя каких-либо операций по его настройке не требуется. Для облегчения теплового режима выходные элементы усилителя ( VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.

Характеристики

В техническом описании на транзистор обычно указывают его предельно допустимые режимы эксплуатации (maximum rating), электрические характеристики (electrical characteristic) и классификация по группа h_FE. Эти параметры проверяются производителем устройства, при температуре окружающей среды + 25°С.

Предельные режимы эксплуатации

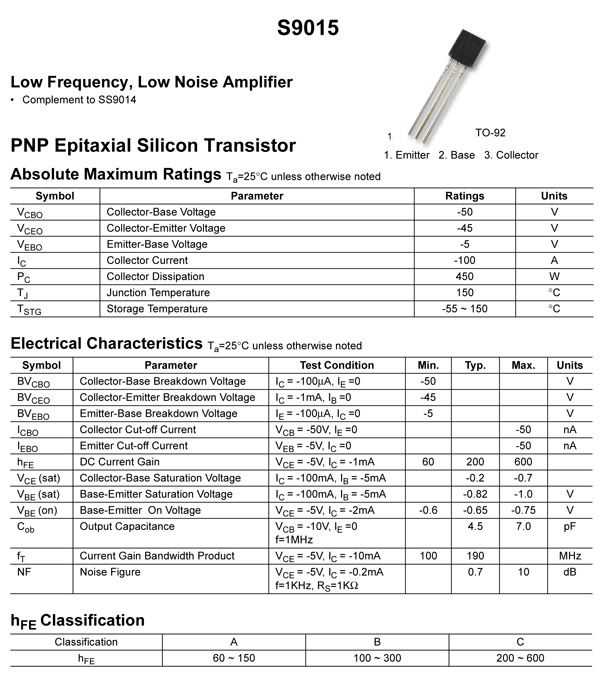

При изучении характеристик S9015 следует учесть его PNP-структуру и то, что его pn-переход открывается при напряжении обратной полярности. Т.е. источник питания на эмиттерном переходе U_БЭ (V_BE) подсоединяется минусом к базе, а плюсом к эмиттеру. Поэтому, производители транзистора PNP-структуры, предельные значения эксплуатации и электрические характеристики напряжения и тока, в техническом описании, обычно указывают со знаком “-”. Рассмотрим предельные режимы эксплуатации s9015 (ТО-92).

Электрические характеристики

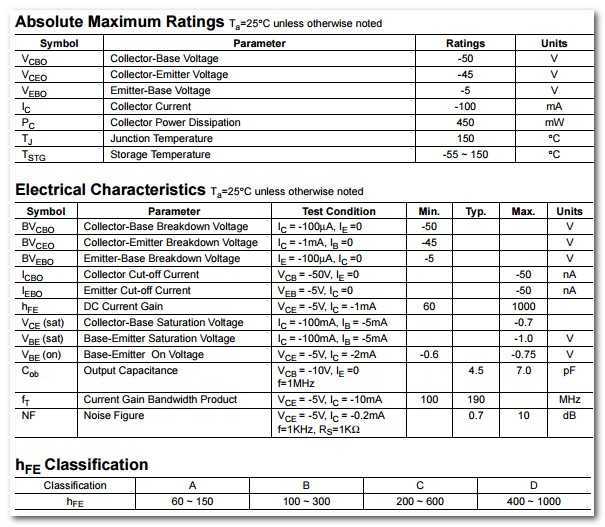

Рассмотрим электрические параметры S9015 (ТО-92). Важным значением при выборе данного компонента, является его собственный коэффициент шума F_Ш (NF, Noise Figure). Именно он иногда определяет применение этого транзистора в различных схемах усиления. Обычно у s9015 низкий коэффициент собственных шумов, который не превышает 10 дБ. Это значение относит его к малошумящим. В последнее время, встречаются технические описания на устройства в которых, по неизвестным причинам, эта характеристика не указывается.

Классификация по H_FE

Отдельно от основных характеристик в datasheet на s9015 указывается его коэффициент усиления по току h_FE. Для классификации транзисторов по этому параметру используется последняя буква (A-D, H-L) в его обозначении. Значение этой величины у устройства s9015D достигает 1000 h_FE. Ниже приведена стандартная классификация устройства по h_FE.

Мощность рассеивания

При выборе так же обращают внимание на его максимальную мощность рассеивания на коллекторе PK (PC). Так, у маломощных s9015H и s9015L, в корпусе SOT-23, максимальная мощность рассеивания не превышает 0,2 Вт

Если необходима большая мощность (0,45 Вт), то подбирают девайс в корпусе ТО-92: s9015A, s9015B, s9015C, s9015D.

Аналоги

К иностранным аналогам можно отнести следующие: bc317, bc320,hs733, ksa733, ktc9015, ktc9015c

Если не важен коэффициент усиления по току и граничная частота, то обратите внимание на: ksp55, ksp56, mps751, mps751g, mpsa55, mpsa56, mpsw55, mpsw56. Российские аналоги для s9015 являются устройства из серии КТ3107, КТ6112

Достаточно трудно подобрать замену для S9015D. Многие радиолюбители вместо него обычно устанавливают КТ3107К или КТ3107Л, с коэффициент усиления по току до 800 h_FE.
