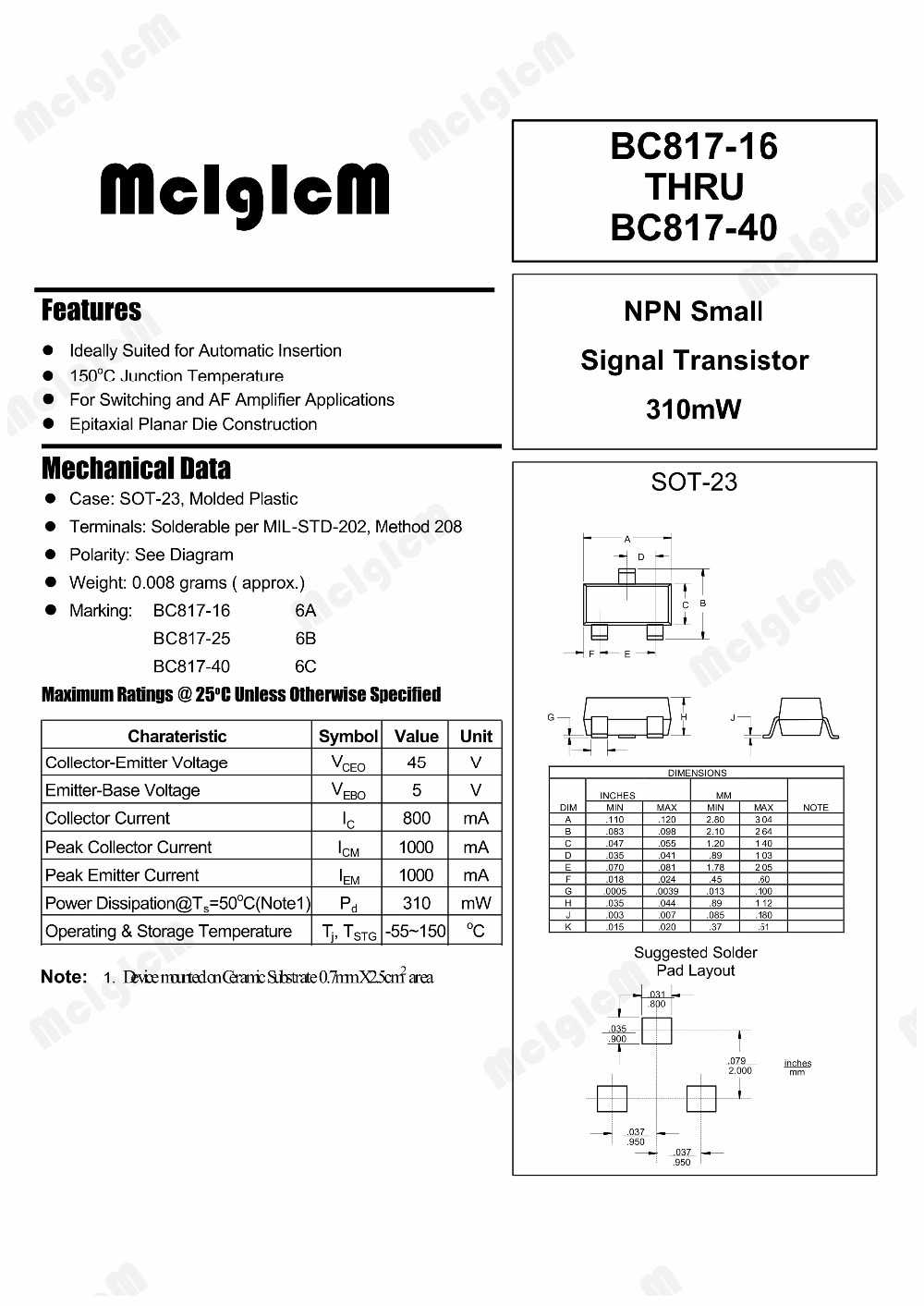

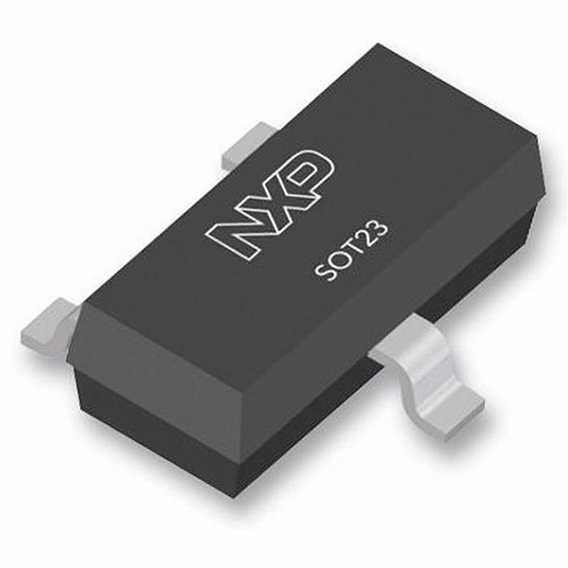

Основные характеристики транзистора BC817-40 SOT23
Транзистор BC817-40 SOT23 характеризуется следующими основными параметрами и характеристиками:
- Максимальное коллекторное напряжение (Vcbo): 50 В
- Максимальное коллекторное напряжение пересечения (Vceo): 45 В
- Максимальное эмиттерное напряжение пересечения (Vebo): 6 В
- Коллекторный ток постоянный (Ic): 0.5 А
- Максимальная мощность (Pd): 625 мВт
- Температурный диапазон: -55°C до +150°C
Транзистор BC817-40 SOT23 широко применяется в различных электронных схемах и устройствах, где требуется усиление сигнала, стабилизация тока или переключение сигнала. Он обладает низким уровнем шума, небольшими габаритами и высокой надежностью, что делает его популярным компонентом для множества приложений.
Мощные транзисторы: лучшие замены BC807
Когда требуется заменить транзистор BC807 на мощный аналог, важно выбрать подходящую альтернативу, которая обеспечит нужные параметры и характеристики. Ниже приведена таблица с лучшими заменами BC807:
Ниже приведена таблица с лучшими заменами BC807:
| Транзистор | Максимальный ток коллектора, Ic (А) | Напряжение коллектор-эмиттер, Vce (В) | Частота переключения, ft (кГц) | Тип корпуса |
|---|---|---|---|---|
| BC817 | 0.5 | 60 | 100 | SOT-23 |
| MJD44H11 | 10 | 200 | 50 | DPAK |
| KSD508 | 8 | 150 | 100 | TO-220 |
BC817 является одним из наиболее популярных аналогов BC807, обладает схожими характеристиками и может успешно заменить BC807 в большинстве приложений. Максимальный ток коллектора составляет 0.5 А, а напряжение коллектор-эмиттер – 60 В. Частота переключения — 100 кГц. Тип корпуса — SOT-23.
MJD44H11 — мощный транзистор, обладающий высокими параметрами. Максимальный ток коллектора составляет 10 А, а напряжение коллектор-эмиттер – 200 В. Частота переключения — 50 кГц. В качестве корпуса применяется DPAK.
KSD508 также является мощным транзистором с максимальным током коллектора 8 А и напряжением коллектор-эмиттер 150 В. Частота переключения – 100 кГц. Корпус имеет форму TO-220.
Выбор замены BC807 зависит от конкретных требований к максимальному току, напряжению и частоте переключения. Рекомендуется обратиться к документации и сравнить характеристики транзисторов, чтобы выбрать оптимальную альтернативу.
Чем заменить Bc817 транзистор
1. BC547. Этот транзистор также является NPN транзистором и имеет сходные характеристики с BC817. Он широко доступен и применяется во многих электронных устройствах.
2. 2N3904. Этот транзистор также может использоваться в качестве замены для BC817. Он имеет схожие параметры и обычно легко доступен.
3. KSP2222A. Это еще один аналог BC817, который может использоваться вместо него. Он имеет схожие характеристики и широко применяется в электронике.
4. MMBT3904. Этот транзистор представляет собой SMD версию 2N3904 и может использоваться вместо BC817 в SMD-устройствах.
Важно отметить, что при замене транзистора необходимо учитывать его параметры и характеристики. Использование указанных аналогов является рекомендацией и может быть определенным компромиссом в ситуациях, когда исходный транзистор недоступен или не может быть использован
О транзисторе
Давайте вспомним о том, что вне зависимости от того, проверяем мы транзистор с прямой или обратной проводимостью, они имеют два p-n перехода. Любой из этих переходов можно сопоставить с диодом. Исходя из этого, можно с уверенностью заявить, что транзистор представляют собой пару диодов, соединённых параллельно, а место их соединения, является базой.
Таким образом получается, что у одного из диодов выводы будут представлять собой базу и коллектор, а у второго диода выводы будут представлять базу и эмиттер, или наоборот. В таблице ниже представлена цветовая и кодовая маркировки маломощных среднечастотных и высокочастотных транзисторов.
Таблица маркировки маломощных среднечастотных и высокочастотных транзисторов.
Исходя из выше написанного, наша задача сводится к проверке напряжения падения на полупроводниковом приборе, или проверки его сопротивления.
Если диоды работоспособны, значит и проверяемый элемент рабочий.Для начала рассмотрим транзистор с обратной проводимостью, то есть имеющим структуру проводимости N-P-N.
На электрических схемах, разных устройств, структуру транзистора определяют с помощью стрелки, которая указывает эмиттерный переход.
Так если стрелка указывает на базу, значит, мы имеем дело c с транзистором прямой проводимости, имеющим структуру p-n-p, а если наоборот, значит это транзистор с обратной проводимостью, имеющий структуру n-p-n.
Для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления (h21э) пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика.
Для открытия транзистора с прямой проводимостью, нужно дать отрицательное напряжение на базу. Для этого берём мультиметр, включаем его, и после этого выбираем режим измерения прозвонки, обычно он обозначается символическим изображением диода. В этом режиме прибор показывает падение напряжения в мВ. Благодаря этому мы можем определить кремниевый или германиевый диод или транзистор. Если падение напряжения лежит в пределах 200-400 мВ, то перед нами германиевый полупроводник, а если 500-700 кремниевый.
Современный многофункциональный мультиметр.
Проверка работоспособности транзистора
Подключаем на базу полевого транзистора плюсовой щуп (красный цвет), другим щупом (черный- минус) подключаем к выводу коллектора и делаем измерение. Затем минусовым щупом подключаем к выводу эмиттера и измеряем. Если переходы транзистора не пробиты, то падение напряжения на коллекторном и эмиттерном переходе должно быть на границе от 200 до 700 мВ.
Будет интересно Варианты схем подключения проходных выключателей
Для этого берем, подключаем черный щуп к базе, а красный по очереди подключаем к эмиттеру и коллектору, производя измерения.
Теперь произведём обратное измерение коллекторного и эмиттерного перехода.
Во время измерения, на экране прибора высветится цифра «1», что в свою очередь означает, что при выбранном нами режиме измерения, падение напряжения отсутствует.
Точно также, можно проверить элемент, который находиться на электронной плате, от какого-либо устройства.
При этом во многих случаях можно обойтись и без выпаивания его из платы.
Бывают случаи, когда на впаянные элементы в схеме, оказывают большое влияние резисторы с малым сопротивлением.
Но такие схематические решения, встречаются очень редко. В таких случаях при измерении обратного коллекторного и эмиттерного перехода, значения на приборе будут низкие, и тогда нужно выпаивать элемент из печатной платы. Способ проверки работоспособности элемента с обратной проводимостью (P-N-P переход), точно такой же, только на базу элемента подключается минусовой щуп измерительного прибора.
