Характеристики

Максимально допустимые технические характеристики BC557:

  • Допустимое напряжение на участке К-Б (U­кб max) = -50 В;
  • Напряжение К-Э (U­кэ max) не должно превышать -45 В;
  • Предельное напряжение на участке Э-Б (U­эб max) = -5 В;
  • Допустимый постоянный ток К (Ik max) = -100 мА;
  • Пиковый рабочий ток К ((Ik пик) = -200 мА;
  • Предельная рассеиваемая мощность К (Рк max) = 0,5 Вт;
  • Рабочая температура при хранении (T­stg) = от -65 до +150°C;
  • Температура на переходах (Тj) = +150°C

При эксплуатации транзистора важно учитывать и электрические параметры. Тестирование устройства проводилось при температуре в 12°C

Остальные параметры измерения указаны в таблице.

В Datasheet описана характеристика «теплового сопротивления кристалл-окружающей среды». Этот параметр указывает на то, на сколько нагреется кристалл при повышении рассеиваемой мощности. Все транзисторы линейки ВС557 делятся на 3 класса (А, В и С) в зависимости от статического коэффициента передачи тока (hfe). Подробнее:

  • А – от 110 до 200;
  • В – от 200 до 450;
  • С – от 420 до 800.

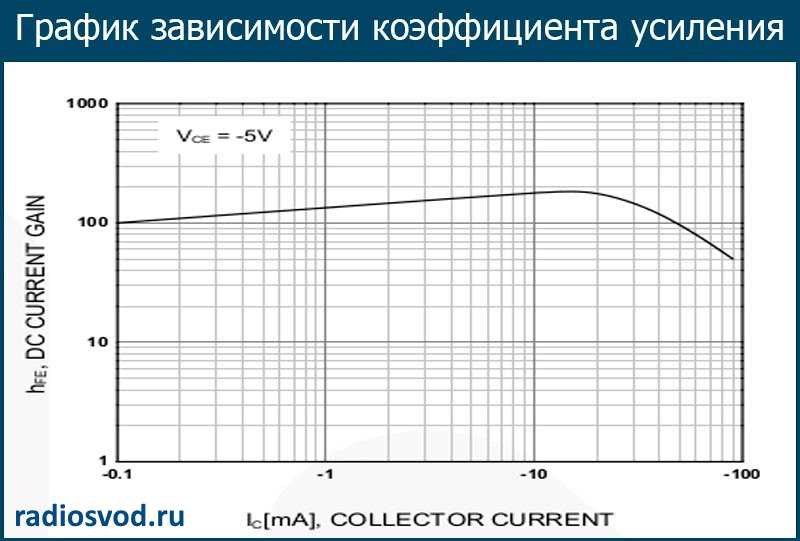

Ниже представлен график зависимости hfe ­при подключении транзистора в схеме с общим эмиттером. Значение по оси абсцисс указаны характеристики тока К в логарифмическом отражении. На оси ординат приведены параметры hfe.

BC556 vs BC327 vs 2SA1017

In this table, we try to compare the electrical specifications of BC556 vs BC327 vs 2SA1017, this type of comparison is really helpful to understand more about the transistor to make circuit networks.

Characteristics BC556 BC327 2SA1017
Collector to base voltage (VCB) -80V -50V -120V
Collector to emitter voltage (VCE) -65V -45V -100V
Emitter to base voltage (VEB) -5V -5V -5V
Collector to emitter saturation voltage (VCE (SAT)) -90 to -650mV -0.7V -0.5V
Collector current (IC) -100mA -800mA -50mA
Power dissipation 500mW 625mW 500mW
Junction temperature (TJ) 150°C 150°C 125°C
Transition frequency (FT) 150MHZ 260MHZ 110MHZ
Gain (hFE) 110 to 800hFE 100 to 630hFE
Package TO-92 TO-92 TO-92

The voltage specs of these three transistors are almost the same, the 2SA1017 transistor had a higher value of collector terminal to voltage.

At the current value, the BC327 transistor had a higher value than the other two transistors.

The transition frequency value is higher for the BC327 transistor, this is why they had more audio system-based applications.

BC556 transistor electrical specification description with application note

In this section, we descript the BC556 transistor electrical specification and also its applications.

Voltage specs

The voltage specs of BC556 transistor are collector to base voltage is -80V, collector to emitter voltage is -65V, and emitter to base voltage is -5V, the voltage specs show that it is a medium power transistor.

The collector to emitter saturation voltage value is -90 to -650mV, it is a lower value for saturation switching.

Current specs

The collector current value is -100mA, the current value of the transistor shows that they are capable of low load, this is why they are been used for small load switching circuits.

The pulse collector current value is -200mA.

BC556 transistor characteristics

DC gain characteristics of the BC556 transistor

The figure shows the DC gain characteristics of the BC556 transistor, the graph is plotted with DC current gain vs Collector current.

At a fixed collector to emitter voltage, the DC gain starts at a point with respect to collector current, and then the gain value will drops.

static characteristics of the BC556 transistor

The figure shows the static characteristics of the BC556 transistor, the graph is plotted with collector current vs collector to emitter voltage.

At different base current values, the collector current had different values of variations with respect to voltage variations.

In Stock: 5064

United States

China

Canada

Japan

Russia

Germany

United Kingdom

Singapore

Italy

Hong Kong(China)

Taiwan(China)

France

Korea

Mexico

Netherlands

Malaysia

Austria

Spain

Switzerland

Poland

Thailand

Vietnam

India

United Arab Emirates

Afghanistan

Åland Islands

Albania

Algeria

American Samoa

Andorra

Angola

Anguilla

Antigua & Barbuda

Argentina

Armenia

Aruba

Australia

Azerbaijan

Bahamas

Bahrain

Bangladesh

Barbados

Belarus

Belgium

Belize

Benin

Bermuda

Bhutan

Bolivia

Bonaire, Sint Eustatius and Saba

Bosnia & Herzegovina

Botswana

Brazil

British Indian Ocean Territory

British Virgin Islands

Brunei

Bulgaria

Burkina Faso

Burundi

Cabo Verde

Cambodia

Cameroon

Cayman Islands

Central African Republic

Chad

Chile

Christmas Island

Cocos (Keeling) Islands

Colombia

Comoros

Congo

Congo (DRC)

Cook Islands

Costa Rica

Côte d’Ivoire

Croatia

Cuba

Curaçao

Cyprus

Czechia

Denmark

Djibouti

Dominica

Dominican Republic

Ecuador

Egypt

El Salvador

Equatorial Guinea

Eritrea

Estonia

Eswatini

Ethiopia

Falkland Islands

Faroe Islands

Fiji

Finland

French Guiana

French Polynesia

Gabon

Gambia

Georgia

Ghana

Gibraltar

Greece

Greenland

Grenada

Guadeloupe

Guam

Guatemala

Guernsey

Guinea

Guinea-Bissau

Guyana

Haiti

Honduras

Hungary

Iceland

Indonesia

Iran

Iraq

Ireland

Isle of Man

Israel

Jamaica

Jersey

Jordan

Kazakhstan

Kenya

Kiribati

Kosovo

Kuwait

Kyrgyzstan

Laos

Latvia

Lebanon

Lesotho

Liberia

Libya

Liechtenstein

Lithuania

Luxembourg

Macao(China)

Madagascar

Malawi

Maldives

Mali

Malta

Marshall Islands

Martinique

Mauritania

Mauritius

Mayotte

Micronesia

Moldova

Monaco

Mongolia

Montenegro

Montserrat

Morocco

Mozambique

Myanmar

Namibia

Nauru

Nepal

New Caledonia

New Zealand

Nicaragua

Niger

Nigeria

Niue

Norfolk Island

North Korea

North Macedonia

Northern Mariana Islands

Norway

Oman

Pakistan

Palau

Palestinian Authority

Panama

Papua New Guinea

Paraguay

Peru

Philippines

Pitcairn Islands

Portugal

Puerto Rico

Qatar

Réunion

Romania

Rwanda

Samoa

San Marino

São Tomé & Príncipe

Saudi Arabia

Senegal

Serbia

Seychelles

Sierra Leone

Sint Maarten

Slovakia

Slovenia

Solomon Islands

Somalia

South Africa

South Sudan

Sri Lanka

St Helena, Ascension, Tristan da Cunha

St. Barthélemy

St. Kitts & Nevis

St. Lucia

St. Martin

St. Pierre & Miquelon

St. Vincent & Grenadines

Sudan

Suriname

Svalbard & Jan Mayen

Sweden

Syria

Tajikistan

Tanzania

Timor-Leste

Togo

Tokelau

Tonga

Trinidad & Tobago

Tunisia

Turkey

Turkmenistan

Turks & Caicos Islands

Tuvalu

U.S. Outlying Islands

U.S. Virgin Islands

Uganda

Ukraine

Uruguay

Uzbekistan

Vanuatu

Vatican City

Venezuela

Wallis & Futuna

Yemen

Zambia

Zimbabwe

Quantity

Quick RFQ

Datasheet Download — STMicroelectronics

Номер произв BC857
Описание SMALL SIGNAL PNP TRANSISTORS
Производители STMicroelectronics
логотип

1Page

No Preview Available !

BC857
BC858
SMALL SIGNAL PNP TRANSISTORS
Type
BC857A
BC857B
BC858A
BC858B
Marking
3E
3F
3J
3K

s SILICON EPITAXIAL PLANAR PNP

TRANSISTORS

s MINIATURE PLASTIC PACKAGE FOR

APPLICATION IN SURFACE MOUNTING
CIRCUITS

s VERY LOW NOISE AF AMPLIFIER

s NPN COMPLEMENTS FOR BC857 IS BC847

2
3
1
SOT-23INTERNAL SCHEMATIC DIAGRAM
ABSOLUTE MAXIMUM RATINGS
S ym b o l
Parameter

VCES

V CBO

V CEO

V EBO

IC

ICM

IBM

IEM

Ptot

Tstg

Tj

Collector-Emit ter Voltage (VBE = 0)

Collector-Base Voltage (IE = 0)

Collector-Emitter Voltage (IB = 0)

Emitter-Base Voltage (IC = 0)

Collector Current
Collector Peak Current
Base Peak Current
Emitter Peak Current

Total Dissipation at Tc = 25 oC

Storage Temperature
Max. O perating Junction Temperature
October 1997
Value
BC857
BC858
-50 -30
-50 -30
-45 -30
-5
-0.1
-0.2
-0.2
-0.2
300
-65 to 150
150
Uni t
V
V
V
V
A
A
A
A
mW

oC

oC

1/5

No Preview Available !

BC857/BC858
THERMAL DATA

Rthj-amb • Thermal Resistance Junction-Ambient

Rth j-SR • Thermal Resistance Junction-Substrat e

• Mounted on a ceramic substrate area = 10 x 8 x 0.6 mm

Max
Max
420
330

oC/W

oC/W

ELECTRICAL CHARACTERISTICS (Tcase = 25 oC unless otherwise specified)

Symb ol
P a ram et er
Test Conditions

ICBO

Collector Cut-off

Current (IE = 0)

VCE = -30 V

VCE = -30 V Ta mb = 150 oC

V(BR)CES ∗ Collect or-Emitter

Breakdown Voltage

(VBE = 0)

IC = -10 µA

for BC857

for BC858

V( BR)CBO ∗ Collect or-Base

Breakdown Voltage

(IE = 0)

IC = -10 µA

for BC857

for BC858

V( BR)CEO ∗ Collect or-Emitter

Breakdown Voltage

(IB = 0)

V(BR)EBO

Em it t er -Base
Breakdown Voltage

(IC = 0)

VCE(sat)∗ Collect or-Emitter

Saturation Voltage

IC = -2 mA

for BC857

for BC858

IC = -10 µA

for BC857

for BC858

IC = -10 mA

IC = -100 mA

IB = -0.5 mA

IB = -5 mA

VBE(s at)∗ Base-Emitt er

Saturation Voltage

IC = -10 mA IB = -0.5 mA

IC = -100 mA IB = -5 mA

VBE(on)∗ Base-Emitt er O n

Voltage

IC = -2 mA VCE = -5 V

IC = -10 mA VCE = -5 V

hFE DC Current G ain

IC = -10 µA

for group A

for group B

IC = -2 mA

for group A

for group B

VCE = -5 V

VCE = -5 V

fT Transit ion F requency IC = -10 mA VCE = -5 V f = 100MHz

CCB Collect or Base

Capacitance

IE = 0 VCB = -10 V f = 1 MHz

NF Noise Figure

VCE = -5 V IC = -0.2 mA f = 1KHz

∆f = 200 Hz RG = 2 KΩ

∗ Pulsed: Pulse duration = 300 µs, duty cycle ≤ 2 %

Min.
-50
-30
-50
-30
-45
-30
-6
-5
-0.6
110
200
Typ .
-0.09
-0.25
-0.75
-0.9
-0.66
-0.72
90
150
180
290
150
2
1.2
M a x.
-15
-5
-0.3
-0.65
-0.75
-0.82
220
450
6
10
4
Unit
nA

µA

V
V
V
V
V
V
V
V
V
V
V
V
V
V
MHz
pF
dB
dB
2/5

No Preview Available !

BC857/BC858

ELECTRICAL CHARACTERISTICS (Continued)

Symb ol
P a ram et er
Test Conditions

hie Input Impedance

VCE = -5 V IC = -2 mA

for group A

for group B

f = 1KHz

hre Reverse Voltage Ratio VCE = -5 V IC = -2 mA f = 1KHz

for group A

for group B

hfe Small Signal Current VCE = -5 V IC = -2 mA f = 1KHz

Gain

for group A

for group B

hoe Output Admittance

VCE = -5 V IC = -2 mA

for group A

for group B

∗ Pulsed: Pulse duration = 300 µs, duty cycle ≤ 2 %

f = 1KHz
Min. Typ . Max. Un it

1.6 2.7 4.5 KΩ

3.2 4.5 8.5 KΩ

1.5 10-4

2 10-4

220
330

18 30 µs

30 60 µs

3/5

Всего страниц 5 Pages
Скачать PDF

Маркировка транзисторов

Транзистор КТ361 и КТ361-1.
Тип транзистора указывается в этикетке, а также на корпусе прибора в виде буквы указывалась группа. На корпусе указывается полное название транзистора или только буква, которая находится по центру корпуса транзистора. Товарный знак завода может не указываться. Дата выпуска ставится в цифровом или кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки транзистора указывает на его применяемость – в составе цветного телевидения, станков с числовым программным управлением и бытовой электроники высшего класса, соответственно такие транзисторы были повышенной надежности и проходили дополнительные испытания при изготовлении. Пример маркировки транзистора КТ361-1 показан на рисунке 1 (в случае КТ361 цифра в маркировке отсутствует).

Следует также отметить, что транзисторы КТ315 и КТ361 были первыми массовыми транзисторами с кодовой маркировкой в миниатюрном пластмассовом корпусе КТ-13. Транзистор КТ361 тоже маркировался одной буквой, как и КТ315, но буква располагалась по центру, а также иногда слева и справа от неё были тире. Однако транзисторы, поставляемые с отклонениями по внешнему виду и габаритным размерам, дополнительно маркировались диагональной чертой. Подавляющее большинство транзисторов КТ315 и КТ361 (характеристики такие же, как у КТ315, а проводимость p-n-p) было выпущено в корпусах желтого или красно-оранжевого цветов, значительно реже можно встретить транзисторы розового, зелёного и черного цветов. В маркировку транзисторов предназначенных для продажи помимо буквы обозначающей группу, товарного знака завода и даты изготовления входила и розничная цена, например «ц20к», что означало цена 20 копеек.

Транзистор КТ361-2 и КТ361-3.
Тип транзистора также указывается в этикетке, а на корпусе указывается полное название транзистора. Пример маркировки транзистора КТ361-2 приведен на рисунке 2(в случае КТ361-3 на корпусе указывается цифра 3).

Какие бывают стандарты маркировки

Маркировка, которая наносится на корпус SMD-элементов, как правило, отличается от их фирменных названий. Причина банальная – нехватка места из-за миниатюрности корпуса. Проблема особенно актуальна для ЭРЭ, которые размещаются в корпусах с шестью и менее выводами.

Это миниатюрные диоды, транзисторы, стабилизаторы напряжения, усилители и т.д. Для разгадки “что есть что” требуется проводить настоящую экспертизу, ведь по одному маркировочному коду без дополнительной информации очень трудно идентифицировать тип ЭРЭ. С момента появления первых SMD-приборов прошло более 20 лет.

Несмотря на все попытки стандартизации, фирмы-изготовители до сих пор упорно изобретают все новые разновидности SMD-корпусов и бессистемно присваивают своим элементам маркировочные коды.

Полбеды, что наносимые символы даже близко не напоминают наименование ЭРЭ, – хуже всего, что имеются случаи “плагиата”, когда одинаковые коды присваивают функционально разным приборам разных фирм.

Тип Наименование ЭРЭ Зарубежное название
A1 Полевой N-канальный транзистор Feld-Effect Transistor (FET), N-Channel
A2 Двухзатворный N-канальный полевой транзистор Tetrode, Dual-Gate
A3 Набор N-канальных полевых транзисторов Double MOSFET Transistor Array
B1 Полевой Р-канальный транзистор MOS, GaAs FET, P-Channel
D1 Один диод широкого применения General Purpose, Switching, PIN-Diode
D2 Два диода широкого применения Dual Diodes
D3 Три диода широкого применения Triple Diodes
D4 Четыре диода широкого применения Bridge, Quad Diodes
E1 Один импульсный диод Rectifier Diode
E2 Два импульсных диода Dual
E3 Три импульсных диода Triple
E4 Четыре импульсных диода Quad
F1 Один диод Шоттки AF-, RF-Schottky Diode, Schottky Detector Diode
F2 Два диода Шоттки Dual
F3 Три диода Шоттки Tripple
F4 Четыре диода Шоттки Quad
K1 “Цифровой” транзистор NPN Digital Transistor NPN
K2 Набор “цифровых” транзисторов NPN Double Digital NPN Transistor Array
L1 “Цифровой” транзистор PNP Digital Transistor PNP
L2 Набор “цифровых” транзисторов PNP Double Digital PNP Transistor Array
L3 Набор “цифровых” транзисторов | PNP, NPN Double Digital PNP-NPN Transistor Array
N1 Биполярный НЧ транзистор NPN (f < 400 МГц) AF-Transistor NPN
N2 Биполярный ВЧ транзистор NPN (f > 400 МГц) RF-Transistor NPN
N3 Высоковольтный транзистор NPN (U > 150 В) High-Voltage Transistor NPN
N4 “Супербета” транзистор NPN (г“21э > 1000) Darlington Transistor NPN
N5 Набор транзисторов NPN Double Transistor Array NPN
N6 Малошумящий транзистор NPN Low-Noise Transistor NPN
01 Операционный усилитель Single Operational Amplifier
02 Компаратор Single Differential Comparator
P1 Биполярный НЧ транзистор PNP (f < 400 МГц) AF-Transistor PNP
P2 Биполярный ВЧ транзистор PNP (f > 400 МГц) RF-Transistor PNP
P3 Высоковольтный транзистор PNP (U > 150 В) High-Voltage Transisnor PNP
P4 “Супербета” транзистор PNP (п21э > 1000) Darlington Transistor PNP
P5 Набор транзисторов PNP Double Transistor Array PNP
P6 Набор транзисторов PNP, NPN Double Transistor Array PNP-NPN
S1 Один сапрессор Transient Voltage Suppressor (TVS)
S2 Два сапрессора Dual
T1 Источник опорного напряжения “Bandgap”, 3-Terminal Voltage Reference
T2 Стабилизатор напряжения Voltage Regulator
T3 Детектор напряжения Voltage Detector
U1 Усилитель на полевых транзисторах GaAs Microwave Monolithic Integrated Circuit (MMIC)
U2 Усилитель биполярный NPN Si-MMIC NPN, Amplifier
U3 Усилитель биполярный PNP Si-MMIC PNP, Amplifier
V1 Один варикап (варактор) Tuning Diode, Varactor
V2 Два варикапа (варактора) Dual
Z1 Один стабилитрон Zener Diode

Поиск

Возможна отправка в тот же день.

Тщательно выберите номер детали, производителя и упаковку из приведенной ниже таблицы, а затем добавьте в корзину, чтобы перейти к оформлению заказа.

Купите сейчас, вам понравится ✓Отправьте заказ в тот же день! ✓Доставка по всему миру! ✓Ограниченная распродажа ✓Легкий возврат.

Обзор продукта
Название продукта Поиск
Доступное количество Возможна отправка немедленно
№ модели.
Код ТН ВЭД 8529908100
Минимальное количество Начиная с одной детали
Атрибуты продукта
Категории

Поиск

идентификатор продукта
артикул
gtin14
мпн
Статус детали Активный

Все основные кредитные и дебетовые карты через PayPal.

Мы никогда не храним данные вашей карты, они остаются в Paypal

Товары отправляются почтовыми службами и оплачиваются по себестоимости. Товары будут отправлены в течение 1-2 рабочих дней после оплаты. Доставка может быть объединена при покупке большего количества. Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.

Судоходная компания Расчетное время доставки Информация об отслеживании
Плоская транспортировочная 30-60 дней Нет в наличии
Заказная авиапочта 15-25 дней В наличии
ДХЛ/ЭМС/ФЕДЕРАЛ ЕХПРЕСС/ТНТ 5-10 дней В наличии
Окончательное время доставки Может быть задержано вашей местной таможней из-за таможенного оформления.

Благодарим за покупку нашей продукции на нашем веб-сайте. Чтобы иметь право на возмещение, вы должны вернуть продукт в течение 30 календарных дней с момента покупки. Товар должен быть в том же состоянии, в котором вы его получили, и не иметь никаких повреждений. После того, как мы получим ваш товар, наша команда профессионалов проверит его и обработает ваш возврат. Деньги будут возвращены на исходный способ оплаты, который вы использовали во время покупки. Для платежей по кредитной карте может потребоваться от 5 до 10 рабочих дней, чтобы возмещение появилось в выписке по кредитной карте. Если продукт каким-либо образом поврежден или вы инициировали возврат по прошествии 30 календарных дней, вы не имеете права на возмещение. Если что-то неясно или у вас есть дополнительные вопросы, не стесняйтесь обращаться в нашу службу поддержки клиентов.

Подробнее о программе защиты покупок PayPal. Получите заказанный товар или верните деньги.

Расположен в Шэньчжэне, центре электронного рынка Китая.
100% гарантия качества компонентов: Оригинал.
Достаточный запас по вашему срочному требованию.
Опытные коллеги помогут вам решить проблемы, чтобы снизить риск при производстве по требованию.

Более быстрая доставка: компоненты, имеющиеся на складе, могут быть отправлены в тот же день.
Круглосуточно.

Каковы ваши основные продукты?

Интегральные схемы (ИС) Дискретный полупроводник Потенциометры, регулируемые R
Звук специального назначения Аксессуары Реле
Часы/хронометраж Мостовые выпрямители Датчики, преобразователи
Сбор данных Диакс, Сидак Резисторы
Встроенный Диоды Катушки индуктивности, катушки, дроссели
Интерфейс МОП-транзисторы Фильтры
Изоляторы — драйверы затворов БТИЗ Кристаллы и осцилляторы
Линейный JFET (эффект поля перехода) Соединители, межсоединения
Логика ВЧ полевые транзисторы Конденсаторы
Память ВЧ-транзисторы (BJT) Изоляторы
PMIC SCR Светодиод
Транзисторы (БЮТ)
Транзисторы
Триаки

Все цены указаны за единицу в долларах США (USD).

Цена на некоторые детали нестабильна в зависимости от рынка, пожалуйста, не стесняйтесь обращаться к нам, чтобы узнать самую последнюю и лучшую цену.

PayPal, кредитные карты через PayPal, банковский перевод, Western Union.
Покупатель несет ответственность за все расходы по доставке.
Пожалуйста, свяжитесь с нами, если вы предпочитаете другой способ оплаты.

Если есть какие-либо проблемы с качеством, пожалуйста, убедитесь, что все эти предметы должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возмещение или замену.
(Любые использованные или поврежденные предметы не могут быть возвращены или заменены).

Минимальный объем заказа от ОДНОЙ штуки.
Вы можете купить столько, сколько захотите.

Мы отправим вам детали в тот же день после получения оплаты.

Таблица 4 – Электрические параметры транзисторов КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361А, КТ361М, КТ361Н и КТ361П при приемке и поставке

Наименование параметра
(режим измерения),
единица измерения
Буквенное обозначение Норма Температура, °С
КТ361Е
КТ361Ж
КТ361И
КТ361К
КТ361Л
КТ361М
КТ361Н
КТ361П
не менее
не более
не менее
не более
не менее
не более
не менее
не более
не менее
не более
не менее
не более
не менее
не более
не менее
не более
Обратный ток коллектора (UКБ=10 В), мкА
IКБО
1
1
1
1
0,1
0,05
0,1
0,05
25; -60
25
25
25
25
2,5
5
2,5
5
100
Статический коэффициент передачи тока в схеме с общим эмиттером (IЭ=1 мА, UКБ=10 В)
h21Э
50
350
50
350
250
50
350
50
350
70
160
20
90
100
350
25
50
500
50
700
250
50
700
50
500
70
300
20
150
100
500
100
15
350
25
350
100
25
350
15
350
30
160
10
90
15
350
-60
Обратный ток коллектор-эмиттер
(RБЭ=10 кОм UКЭ=25 В), мА
(RБЭ=10 кОм UКЭ=20 В), мА
(RБЭ=10 кОм UКЭ=40 В), мА
(RБЭ=10 кОм UКЭ=35 В), мА
IКЭR
1
1
1
1
0,01
0,01
0,05
0,01
25
Модуль коэффициента передачи тока на высокой частоте (UКБ = 10 В, IЭ= 5 мА, f = 100 МГц)
|h21Э|
2,5
2,5
2,5
2,5
2,5
2,5
1,5
3
25
Постоянная времени цепи обратной связи на высокой частоте (IЭ= 5 мА, UКБ=10 В, f=5 МГц), пс
τк
800
800
800
400
400
400
150
500
25

Рисунок 3 – Типовые выходные характеристики транзисторовКТ361А, КТ361В, КТ361Д, КТ361А1, КТ361Д1, КТ361Н

Рисунок 4 – Типовые выходные характеристики транзисторов КТ361Б, КТ361Г,КТ361Г1, КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361Л, КТ361М, КТ361П

Рисунок 5 – Типовые входные характеристики транзисторов КТ361

Рисунок 6 – Зависимость обратного тока коллектора транзисторов КТ361от температуры окружающей среды с границами 95% разброса

Рисунок 7 – Зависимость напряжения между коллектором и эмиттером транзисторовКТ361, в режиме насыщения от температуры окружающей среды с 95% разбросом

Рисунок 8 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361А, КТ361В, КТ361Д,КТ361Д1, КТ361А1, КТ361Н и КТ361М

Рисунок 9 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361Б, КТ361Е, КТ361Ж,КТ361И, КТ361К, КТ361Л и КТ361Г

Рисунок 10 – Зависимость модуля коэффициента передачи тока на высокой частоте оттока эмиттера транзистора КТ361 с границами 95% разброса

Рисунок 11 – Зависимость минимальной наработки от режимаэксплуатации при токе коллектора 12 мА

В любом режиме, из указанных на рисунке 11, при конкретном применении максимальная ожидаемая интенсивность отказов может быть определена по следующей формуле:

λ ≤ 2∙10-8∙(Jp∙500000)/(12∙tн)

где Jp – рабочий ток коллектора, мА;tн – наработка, часов, определенная по рисунку 11, при конкретной рассеиваемой мощности.

Рисунок 12 – Зависимость постоянной времени цепи обратной связи на высокой частоте оттока эмиттера транзистора КТ361 с границами разброса 95%

Рисунок 13 – Зависимость постоянной времени цепи обратной связи на высокой частоте отнапряжения на коллекторе транзистора КТ361 с 95% разбросом

Рисунок 14 – Зависимость максимально допустимого напряжения между коллектором иэмиттером транзистора КТ361 от температуры окружающей среды

Рисунок 15 – Зависимость максимально допустимого напряжения между коллектором ибазой транзистора КТ361 от температуры окружающей среды

Понравилась статья? Поделиться с друзьями:
Пафос клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
