Биполярный транзистор MJD127 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: MJD127

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 20
W

Макcимально допустимое напряжение коллектор-база (Ucb): 100
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 100
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V

Макcимальный постоянный ток коллектора (Ic): 8
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 4
MHz

Ёмкость коллекторного перехода (Cc): 300
pf

Статический коэффициент передачи тока (hfe): 6000

Корпус транзистора:

MJD127
Datasheet (PDF)

 ..1. Size:284K  motorola mjd122re mjd127.pdf

Order this documentMOTOROLAby MJD122/DSEMICONDUCTOR TECHNICAL DATANPN*MJD122Complementary DarlingtonPNPMJD127*Power TransistorsDPAK For Surface Mount Applications*Motorola Pre

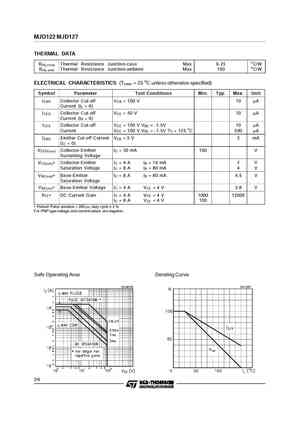

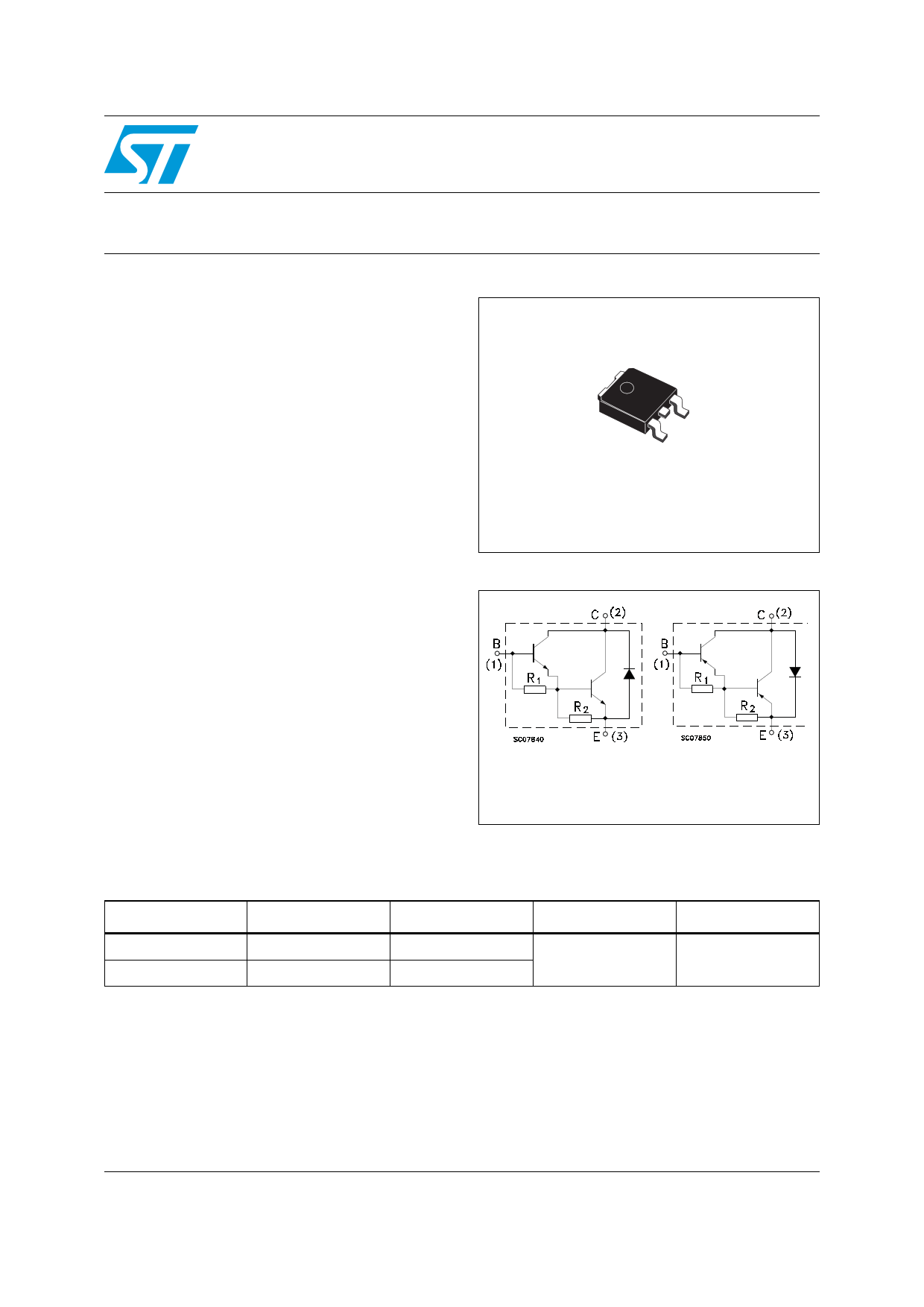

 ..2. Size:93K  st mjd122 mjd127.pdf

MJD122MJD127COMPLEMENTARY SILICON POWERDARLINGTON TRANSISTORS SGS-THOMSON PREFERRED SALESTYPES LOW BASE-DRIVE REQUIREMENTS INTEGRATED ANTIPARALLELCOLLECTOR- EMITTER DIODE SURFACE-MOUNTING TO-252 (DPAK)POWER PACKAGE IN TAPE & REEL(SUFFIX T4)3 ELECTRICAL SIMILAR TO TIP122 ANDTIP1271APPLICATIONS GENERAL PURPOSE SWITCHING ANDDPAKAMPLIFIER.TO-252(Suffix

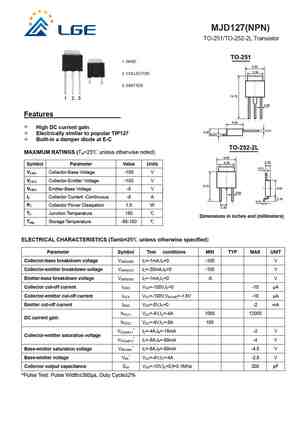

 ..3. Size:201K  lge mjd127.pdf

MJD127(NPN)TO-251/TO-252-2L TransistorTO-2511. BASE 2. COLLECTOR 3. EMITTER 1 2 3 Features High DC current gain Electrically similar to popular TIP127 Built-in a damper diode at E-C TO-252-2L MAXIMUM RATINGS (TA=25 unless otherwise noted) Symbol Parameter Value UnitsVCBO Collector-Base Voltage -100 VVCEO Collector-Emitter Voltage -100 VVEBO Emitter-B

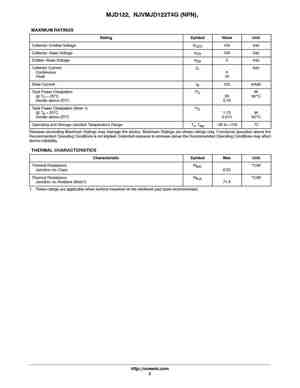

 0.1. Size:142K  onsemi njvmjd122 njvmjd127.pdf

MJD122, NJVMJD122(NPN), MJD127,NJVMJD127 (PNP)Complementary DarlingtonPower Transistorhttp://onsemi.comDPAK For Surface Mount ApplicationsSILICONDesigned for general purpose amplifier and low speed switchingPOWER TRANSISTORapplications.8 AMPERES100 VOLTS, 20 WATTSFeatures Lead Formed for Surface Mount Applications in Plastic Sleeves Surface Mount Replacements

 0.2. Size:205K  onsemi mjd127t4g.pdf

MJD122,NJVMJD122T4G (NPN), MJD127 (PNP)Complementary DarlingtonPower Transistorhttp://onsemi.comDPAK For Surface Mount ApplicationsSILICONDesigned for general purpose amplifier and low speed switchingPOWER TRANSISTORapplications.8 AMPERES100 VOLTS, 20 WATTSFeatures Lead Formed for Surface Mount Applications in Plastic Sleeves Surface Mount Replacements for 2N

 0.3. Size:205K  onsemi mjd127g.pdf

MJD122,NJVMJD122T4G (NPN), MJD127 (PNP)Complementary DarlingtonPower Transistorhttp://onsemi.comDPAK For Surface Mount ApplicationsSILICONDesigned for general purpose amplifier and low speed switchingPOWER TRANSISTORapplications.8 AMPERES100 VOLTS, 20 WATTSFeatures Lead Formed for Surface Mount Applications in Plastic Sleeves Surface Mount Replacements for 2N

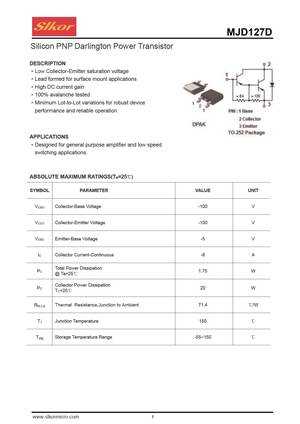

 0.4. Size:977K  slkor mjd127d.pdf

MJD127DSilicon PNP Darlington Power TransistorDESCRIPTIONLow Collector-Emitter saturation voltageLead formed for surface mount applicationsHigh DC current gain100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general purpose amplifier and low speedswitching applications.ABSOLUTE MAXI

Другие транзисторы… MJD112-1
, MJD112T4
, MJD117
, MJD117-1
, MJD117T4
, MJD122
, MJD122-1
, MJD122T4
, 2SC2922
, MJD127-1
, MJD127T4
, MJD13003
, MJD148
, MJD200
, MJD200-1
, MJD210
, MJD210-1
.

Аналоги

К транзистору TIP127 легко подобрать аналоги заграничного производство. Многие их них выполнены в таком же корпусе, с похожей цоколевкой и предназначены для подобных функций. Среди импортных аналогов можно выделить:

  • TIP125;
  • 2N6040;
  • TIP126;
  • 2N6035;
  • 2N6041;
  • 2SB791;
  • 2N6042;
  • 2SB673;
  • ECG26.

Есть и другая категория устройств, которые могут использоваться как аналог, но отличаются по электрических характеристикам. Например:

  • NSP702;
  • 2SB676;
  • BD332;
  • 2SB1024;
  • BD334;
  • BDW24C.

При необходимости можно подобрать на замену отечественное устройство КТ8115А. Комплементарной парой для TIP127 считается TIP122.

Технические характеристики

Максимальные значения параметров транзистора TIP127 компании-производители обычно указывают в самом начале технической документации. Они измеряются при температуре +25ОС. Рабочие значения должны быть меньше предельно допустимых на 20%. Рассмотрим их подробнее:

  • Максимальное напряжение между коллектором и базой VCBO (Uкб max) = — 100 В;
  • Предельно допустимое напряжение коллектор-эмиттер VCEO (Uкэ max) = -100 В;
  • Наибольшее возможное напряжение между эмиттером и базой VEBO (Uэб max) = -5 В;
  • Максимально допустимый постоянный ток коллектора IC (Iк max) = -5 А;
  • Наибольший допустимый кратковременный ток коллектора ICP (Iк пик ) = -8 А;
  • Предельно допустимый постоянный ток базы IВ (IБ max)
  • Максимальная рассеиваемая мощность коллектора РСк max) = 65 Вт;
  • Диапазон рабочих температур Tstg = -65 … 150 оС;
  • Максимальная температура перехода Tj = 150 оС.

Электрические характеристики

В таблице электрических параметров имеется специальный столбец, в котором приведены значения, при которых производитель тестировал устройства. Измерение производится при той же температуре, что и при определении максимальных параметров.

Тепловые параметры

Тепловые характеристики полупроводниковых элементов имеют большое значение. Особенно в конструкциях, где транзистор должен рассеивать значительную мощность. Для подобных схем правильный выбор радиатора имеет решающее значение. Его применение позволяет добиться наилучших результатов в производительности и сгладить негативное влияние от нагрева.

Необходимо помнит, что без охлаждения, вместе с увеличением температуры, рассеиваемая мощность устройства резко падает. Практически все производители наглядно представляют эти изменения в даташит в виде графиков.

Search Stock

onsemi
MJD127G

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Arrow Electronics

(2)

MJD127G

10,926 9 Weeks 1
  • 1
    $0.7676
  • 10
    $0.6954
  • 100
    $0.4644
  • 1000
    $0.4083
  • 10000
    $0.4083

Buy Now

MJD127G

190 9 Weeks 1
  • 1
    $0.8854
  • 10
    $0.7835
  • 100
    $0.4794
  • 1000
    $0.3997
  • 10000
    $0.3997

Buy Now

Verical

(2)

MJD127G

10,920 13
  • 1
  • 10
  • 100
    $0.4268
  • 1000
    $0.3753
  • 10000
    $0.3753

Buy Now

MJD127G

190 15
  • 1
  • 10
  • 100
    $0.4794
  • 1000
    $0.3997
  • 10000
    $0.3997

Buy Now

Avnet EBV

MJD127G

150 1 Weeks, 4 Days 75
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Silica

MJD127G

2,400 1 Weeks, 3 Days 75
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Americas

MJD127G

Tube 1,572 9 Weeks 75
  • 1
  • 10
  • 100
    $0.48024
  • 1000
    $0.44022
  • 10000
    $0.41354

Buy Now

More Distributors

Avnet Asia

MJD127G

9 Weeks 1,500
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.30165

Buy Now

New Advantage Corporation

(2)

MJD127G

4,950 1
  • 1
  • 10
  • 100
  • 1000
    $0.6143
  • 10000
    $0.5733

Buy Now

MJD127G

1,950 1
  • 1
  • 10
  • 100
  • 1000
    $0.6551
  • 10000
    $0.6096

Buy Now

STMicroelectronics
MJD127T4

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Arrow Electronics

(3)

MJD127T4

5,000 14 Weeks 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.2708

Buy Now

MJD127T4

1
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

MJD127T4

14 Weeks 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

Verical

MJD127T4

5,000 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.2708

Buy Now

Avnet EBV

MJD127T4

2 Weeks, 1 Days 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Silica

MJD127T4

2 Weeks, 1 Days 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Americas

MJD127T4

Reel 14 Weeks 5,000
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.29415

Buy Now

More Distributors

Bristol Electronics

MJD127T4

248
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

Micro Commercial Components
MJD127-TP

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Arrow Electronics

MJD127-TP

20 Weeks 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

onsemi
MJD127T4G

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Arrow Electronics

(2)

MJD127T4G

14 Weeks 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

MJD127T4G

14 Weeks 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

Avnet EBV

MJD127T4G

2,500 2 Weeks, 2 Days 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Silica

MJD127T4G

2,500 2 Weeks, 1 Days 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Americas

MJD127T4G

Reel 14 Weeks 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.28378

Buy Now

Bristol Electronics

MJD127T4G

20
  • 1
  • 10
  • 100
  • 1000
  • 10000

Get Quote

More Distributors

Avnet Asia

MJD127T4G

14 Weeks 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.25987

Buy Now

New Advantage Corporation

(3)

MJD127T4G

5,000 1
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.34

Buy Now

MJD127T4G

2,500 1
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.3761

Buy Now

MJD127T4G

2,500 1
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.398

Buy Now

Wuhan P&S

MJD127T4G

2,400 1
  • 1
    $0.71
  • 10
    $0.71
  • 100
    $0.46
  • 1000
    $0.35
  • 10000
    $0.35

Buy Now

onsemi
NJVMJD127T4G

Distributors Part Package Stock Lead Time Min Order Qty Price Buy

Avnet EBV

NJVMJD127T4G

2 Weeks, 2 Days 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Silica

NJVMJD127T4G

2 Weeks, 1 Days 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000

Buy Now

Avnet Americas

NJVMJD127T4G

Reel 14 Weeks 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.34118

Buy Now

Avnet Asia

NJVMJD127T4G

14 Weeks 2,500
  • 1
  • 10
  • 100
  • 1000
  • 10000
    $0.29129

Buy Now

Распиновка

Цоколевка у TIP127 следующая. Большинство фирм производителей изготавливают данный транзистор в корпусе ТО-220 с жесткими выводами. Материал корпуса пластмасса. Первый вывод слева, если смотреть со стороны маркировки является базой, второй коллектором, третий эмиттером. Коллектором также является металлическое основание.

Но есть и исключения из правил. Так, компания Unisonic Technologies выпускает данный прибор в другом пластовом корпусе ТО-126. Первая ножка рассматриваемого устройства – эмиттер, вторая – коллектор, третья – база.

Маркировка

На лицевой стороне корпуса транзистора наносится маркировка. На ней расположены такие сведения:

  • название устройства (TIP127);
  • буква G означает, что прибор не содержит свинца;
  • А – место сборки;
  • год выпуска;
  • рабочая неделя.

MJD127 Datasheet (PDF)

 ..1. Size:284K  motorola mjd122re mjd127.pdf

Order this documentMOTOROLAby MJD122/DSEMICONDUCTOR TECHNICAL DATANPN*MJD122Complementary DarlingtonPNPMJD127*Power TransistorsDPAK For Surface Mount Applications*Motorola Pre

 ..2. Size:93K  st mjd122 mjd127.pdf

MJD122MJD127COMPLEMENTARY SILICON POWERDARLINGTON TRANSISTORS SGS-THOMSON PREFERRED SALESTYPES LOW BASE-DRIVE REQUIREMENTS INTEGRATED ANTIPARALLELCOLLECTOR- EMITTER DIODE SURFACE-MOUNTING TO-252 (DPAK)POWER PACKAGE IN TAPE & REEL(SUFFIX T4)3 ELECTRICAL SIMILAR TO TIP122 ANDTIP1271APPLICATIONS GENERAL PURPOSE SWITCHING ANDDPAKAMPLIFIER.TO-252(Suffix

 ..3. Size:201K  lge mjd127.pdf

MJD127(NPN)TO-251/TO-252-2L TransistorTO-2511. BASE 2. COLLECTOR 3. EMITTER 1 2 3 Features High DC current gain Electrically similar to popular TIP127 Built-in a damper diode at E-C TO-252-2L MAXIMUM RATINGS (TA=25 unless otherwise noted) Symbol Parameter Value UnitsVCBO Collector-Base Voltage -100 VVCEO Collector-Emitter Voltage -100 VVEBO Emitter-B

 0.1. Size:142K  onsemi njvmjd122 njvmjd127.pdf

MJD122, NJVMJD122(NPN), MJD127,NJVMJD127 (PNP)Complementary DarlingtonPower Transistorhttp://onsemi.comDPAK For Surface Mount ApplicationsSILICONDesigned for general purpose amplifier and low speed switchingPOWER TRANSISTORapplications.8 AMPERES100 VOLTS, 20 WATTSFeatures Lead Formed for Surface Mount Applications in Plastic Sleeves Surface Mount Replacements

 0.2. Size:205K  onsemi mjd127t4g.pdf

MJD122,NJVMJD122T4G (NPN), MJD127 (PNP)Complementary DarlingtonPower Transistorhttp://onsemi.comDPAK For Surface Mount ApplicationsSILICONDesigned for general purpose amplifier and low speed switchingPOWER TRANSISTORapplications.8 AMPERES100 VOLTS, 20 WATTSFeatures Lead Formed for Surface Mount Applications in Plastic Sleeves Surface Mount Replacements for 2N

 0.3. Size:205K  onsemi mjd127g.pdf

MJD122,NJVMJD122T4G (NPN), MJD127 (PNP)Complementary DarlingtonPower Transistorhttp://onsemi.comDPAK For Surface Mount ApplicationsSILICONDesigned for general purpose amplifier and low speed switchingPOWER TRANSISTORapplications.8 AMPERES100 VOLTS, 20 WATTSFeatures Lead Formed for Surface Mount Applications in Plastic Sleeves Surface Mount Replacements for 2N

 0.4. Size:977K  slkor mjd127d.pdf

MJD127DSilicon PNP Darlington Power TransistorDESCRIPTIONLow Collector-Emitter saturation voltageLead formed for surface mount applicationsHigh DC current gain100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general purpose amplifier and low speedswitching applications.ABSOLUTE MAXI

Способы проверки

Представленный транзистор состоит из нескольких стандартных устройств, объединенных кристаллом и общей защитной оболочкой. Обычно на чертежах местонахождение устройства не обозначается отдельными символами, а теми же, которые применяют для стандартных изделий.

У составных моделей постепенное падение напряжение вдоль проводника на участке Б-Э вдвое превышает значения стандартных. Показатель сокращения напряжения на открытом транзисторе примерно равен падению напряжения на диоде. По этому параметру составной элемент можно сравнить с понижающим трансформатором, но он обладает значительно большим усилением по мощности. Такие устройства способы взаимодействовать с переключателями частотой до 25 Гц.

Для проверки транзистора Дарлингтона нужно:

  1. Подключить контакт Э к «минусу» источника питания;
  2. Контакт К подключить к одному из выводов лампочки, а другой – перенаправить на «плюс» источнкиа питания;
  3. От резистора к Б передать положительное напряжение – лампочка должна засветится;
  4. От резистора к базе подать отрицательное напряжение – лампочка перестает гореть.

Если все получилось по схеме, то устройство исправно и его можно использовать для сборки.

Аналоги

Транзистор TIP127 имеет много зарубежных аналогов. Приведем устройства, которые имеют такой же корпус, расположение выводов, электрические и функциональные характеристики: 2N6035, 2N6040, 2N6041, 2N6042, 2SB673, 2SB791, ECG26, TIP125, TIP126. На данные приборы можно менять без внесения изменений в электрическую схему.

Существуют похожие транзисторы, которыми можно заменить рассматриваемый, но некоторые электрические параметры могут отличаться: 2SB1024, 2SB676, BD332, BD334, BDT60B, BDW24C, BDW64C, KSB601, KTB1423, NSP702, TIP627.

Имеется также отечественный аналог TIP127 — КТ8115А.

Рекомендуемая комплементарная пара – TIP122.

mjd127* datasheet (33)

Part ECAD Model Manufacturer Description Type PDF
MJD127

Fairchild Semiconductor

PNP Silicon Darlington Transistor Original

PDF

MJD127

Fairchild Semiconductor

PNP transistor, for general purpose amplifier and low speed switching applications, 100V, 8A Original

PDF

MJD127

Motorola

SILICON POWER TRANSISTORS 8 AMPERES 100 VOLTS 20 WATT Original

PDF

MJD127

On Semiconductor

MJD127 — TRANSISTOR 8 A, 100 V, PNP, Si, POWER TRANSISTOR, PLASTIC, CASE 369C-01, DPAK-3, BIP General Purpose Power Original

PDF

MJD127

On Semiconductor

Bipolar Power DPAK PNP 8A 100V; Package: DPAK 4 LEAD Single Gauge Surface Mount; No of Pins: 4; Container: Rail; Qty per Container: 75 Original

PDF

MJD127

STMicroelectronics

COMPLEMENTARY SILICON POWER DARLINGTON TRANSISTORS Original

PDF

MJD127

Motorola

Motorola Semiconductor Data & Cross Reference Book Scan

PDF

MJD127

Motorola

Silicon Power Transistors 8A 100V 20W Scan

PDF

MJD127

Unknown

Historical semiconductor price guide (US$ — 1998). From our catalog scanning project. Scan

PDF

MJD127

Samsung Electronics

PNP (D-PACK FOR SURFACE MOUNT APPLICATIONS) Scan

PDF

MJD127-1

Fairchild Semiconductor

PNP transistor for high DC current gain, 100V, 8A Original

PDF

MJD127-1

Fairchild Semiconductor

PNP transistor, for general purpose amplifier and low speed switching applications, 100V, 8A Original

PDF

MJD127-1

Motorola

SILICON POWER TRANSISTORS 8 AMPERES 100 VOLTS 20 WATT Original

PDF

MJD127-1

STMicroelectronics

COMPLEMENTARY POWER DARLINGTON TRANSISTORS Original

PDF

MJD127-1

STMicroelectronics

Low voltage power Darlington transistor Original

PDF

MJD127-1

Motorola

Motorola Semiconductor Data & Cross Reference Book Scan

PDF

MJD127-1

Unknown

Historical semiconductor price guide (US$ — 1998). From our catalog scanning project. Scan

PDF

MJD127-1

Samsung Electronics

PNP transistor, 100V, 8A Scan

PDF

MJD127G

On Semiconductor

MJD127 — TRANSISTOR 8 A, 100 V, PNP, Si, POWER TRANSISTOR, LEAD FREE, PLASTIC, CASE 369C-01, DPAK-3, BIP General Purpose Power Original

PDF

MJD127G

On Semiconductor

Bipolar Power DPAK PNP 8A 100V Original

PDF

Previous

1

2

Next

Характеристики

Предельные технические характеристики позволяют подобрать оптимальные радиокомпоненты для работы транзистора в стандартном и максимальном эксплуатационном режиме. В технической документации приведены значения, полученные при тестировании в условиях температуры окружающей среды до +25 °C. Рекомендуется при работе в штатном режиме не нагружать транзистор более 80% от предельных параметров.

Максимальные характеристики TIP127:

  • Допустимое напряжение на участке К-Б VCBO (Uкб max) – 100 В;
  • Разрешенное напряжение на участке Э-Б VCBO (Uкэ max) – 100 В;
  • Напряжение на участке Э-Б VCBO (Uэб max) – 5 В;
  • Предельный постоянный ток коллектора Ic(Ikmax) 5 A;
  • Предельный кратковременный ток коллектора Icp(Ik пик) – 8 А;
  • Допустимые рабочие температуры Tstg– от -65 до 150 °C;
  • Предельная температура перехода Tj – 150 °C;
  • Разрешённая рассеиваемая мощность коллектора Pс k max) – 65 Вт.

Также в документации от производителя приведены электрические параметры. Температура окружающей среды при тестировании не изменилась — +25 °C. Другие условия приведены в графе таблицы «Режимы измерения».

При изменении температуры кристалла параметры изделия могут меняться. Тепловые характеристики:

  • Сопротивление нагреву на участке кристалл-корпус Rthj-case – 1,92 °C/Вт;
  • Сопротивление нагреву на участке кристалл-окружение Rthj-amb – 62,5 °C/Вт.

Обозначенные параметры важны при выборе элемента для охлаждения. Без радиатора вместе с увеличением температуры падает и рассеиваемая мощность транзистора. Если кристалл прогрет до +25°C или менее, то транзистор сможет рассеивать до 65 Вт. Когда показатель растет, то мощность сокращается.

Понравилась статья? Поделиться с друзьями:
Пафос клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
