Транзистор bc337

Характеристики аналогов транзистора BC337 40

• BC547: Этот транзистор имеет максимальный ток коллектора в 100 мА, напряжение коллектор-эмиттер в 45 В и коэффициент усиления тока в диапазоне от 110 до 800.
• BC548: Этот транзистор имеет максимальный ток коллектора также в 100 мА, напряжение коллектор-эмиттер в 30 В и коэффициент усиления тока в диапазоне от 110 до 800.
• BC549: Этот транзистор имеет максимальный ток коллектора в 100 мА, напряжение коллектор-эмиттер в 30 В и коэффициент усиления тока в диапазоне от 200 до 800.
• 2N2222: Этот транзистор имеет максимальный ток коллектора в 800 мА, напряжение коллектор-эмиттер в 30 В и коэффициент усиления тока в диапазоне от 35 до 300.
• 2N3904: Этот транзистор имеет максимальный ток коллектора в 200 мА, напряжение коллектор-эмиттер в 40 В и коэффициент усиления тока в диапазоне от 100 до 300.

Эти аналоги могут быть использованы вместо транзистора BC337 40 в различных электронных схемах схожего назначения. Однако, перед заменой транзистора, требуется тщательно изучить его характеристики и учитывать особенности конкретной схемы, чтобы обеспечить правильное функционирование и совместимость заменяемого элемента.

Распиновка транзистора BC337 40

Расположение выводов на корпусе транзистора BC337 40 следующее:

• 1 вывод (эмиттер) — расположен слева
• 2 вывод (база) — расположен в центре
• 3 вывод (коллектор) — расположен справа

Внешний вид этого транзистора может незначительно отличаться в зависимости от производителя, но расположение выводов остается неизменным.

Транзистор BC337 40 широко используется в электронике для усиления и коммутации сигналов средней мощности. Он подходит для работы с постоянным и переменным током. Также этот транзистор обладает низким уровнем шума, что делает его полезным в приемных устройствах и аудиоусилителях.

Топ-5 альтернативных вариантов для замены транзистора ВС337

Модель	Тип	Максимальное напряжение, В	Максимальная токовая нагрузка, А	Частота переключения, МГц	Цена, руб.
Транзистор A1015	PNP	50	0.15	0.25	5
Транзистор BC547	NPN	45	0.1	0.1	3
Транзистор 2N3904	NPN	40	0.2	0.2	4
Транзистор 2N3906	PNP	40	0.2	0.2	4
Транзистор 2N2222	NPN	40	1.0	0.8	2

В таблице указаны основные характеристики каждого альтернативного транзистора, такие как тип (PNP или NPN), максимальное напряжение, максимальная токовая нагрузка и частота переключения. Также указаны цены на данные транзисторы.

Выбор конкретного альтернативного транзистора для замены ВС337 зависит от требований конкретного проекта, его электрических параметров и бюджета. Зная сравнительные характеристики, можно выбрать оптимальный вариант для замены транзистора ВС337, который соответствует всем требованиям и предоставляет необходимую надежность и производительность.

Характеристики

Все характеристики на BC337 приведены в техническом описании (datasheet) на устройство. Наиболее важные значения, находятся в таблицах “максимальные рейтинги” и “электрические параметры”. Они проверяются производителем при тестировании и выпуске продукции.

Максимальные рейтинги

В максимальных рейтингах отражены предельные эксплуатационные свойства bc337. Превышение этих значений, может привести к выводу устройства из строя. Вот их полный перечень:

• Напряжение между коллектором и эмиттером (при разомкнутой цепи базы) V_CEO не более 45 В;
• Напряжение между коллектором и эмиттером (база соединена с эмиттером) V_CES не более 50 В;
• Напряжение между эмиттером и базой V_EBO не должно превышать 5 В;
• Ток коллектора I_C не должен быть больше 800 мА;
• Максимальная мощность P_C, которую транзистор может рассеять 625 мВт;
• Предельно допустимая температура 150 О С;
• Диапазон рабочих температур T_STG от -55 О С до 150 О С.

Обычно, эти данные приводятся вместе с параметрами на транзистор bc338. У 338 они немного хуже по допустимому напряжению, между выводами коллектор-эммитер (до 30 В). В остальном же, это полная копия рассматриваемого экземпляра, ставшая результатом отбраковки по итогам тестирования на завершающем этапе производства.

Электрические параметры

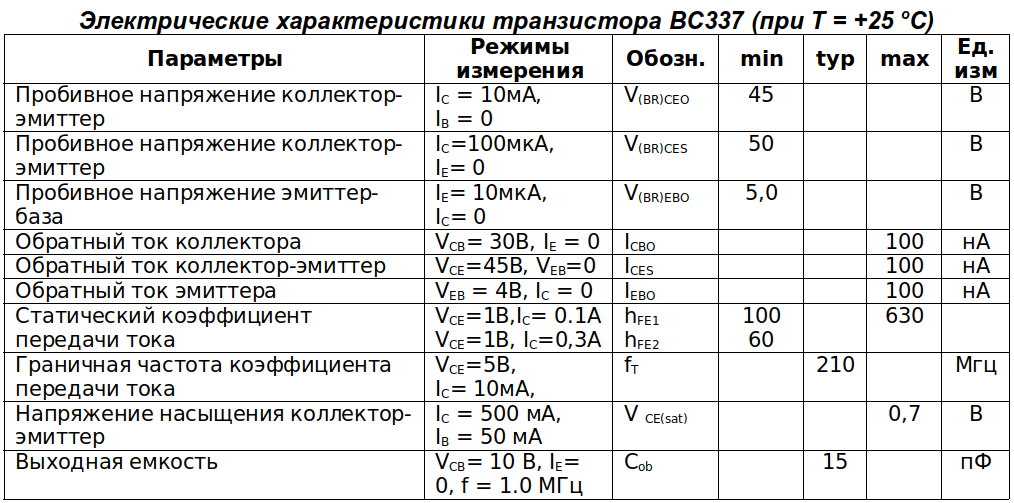

Ниже приведены электрические характеристики транзистора ВС337. Они выведены в отдельную таблицу и приводятся совместно с условиями проверки, указанными в отдельном столбце. Все значения проверяются производителем при температуре окружающей среды +25 О С:

Коэффициент усиления

Рассматриваемые изделия делятся на три группы по H_FE: “-16”, “-25” и “-40”. Эти данные, наносятся на корпус транзистора при маркировке. Обозначение при этом выглядит так: BC337-16, BC337-25, BC337-40. Максимальным коэффициентом усиления по току обладает BC33740 (до 630 H_FE).

BC337-40 Datasheet (PDF)

 ..1. Size:66K  st bc337-25 bc337-40.pdf

BC337-25BC337-40SMALL SIGNAL NPN TRANSISTORSPRELIMINARY DATAOrdering Code Marking Package / ShipmentBC337-25 BC337-25 TO-92 / BulkBC337-25-AP BC337-25 TO-92 / AmmopackBC337-40 BC337-40 TO-92 / BulkBC337-40-AP BC337-40 TO-92 / Ammopack SILICON EPITAXIAL PLANAR NPNTRANSISTORS TO-92 PACKAGE SUITABLE FORTHROUGH-HOLE PCB ASSEMBLYTO-92 TO-92 THE PNP COMPLEMENTARY TYPES

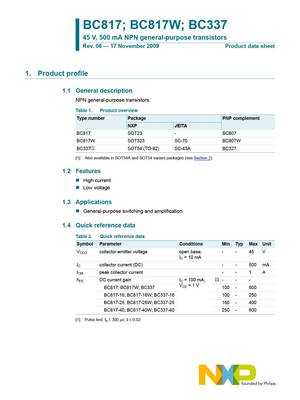

 ..2. Size:353K  nxp bc817 bc817-16 bc817-25 bc817-40 bc817w bc817-16w bc817-25w bc817-40w bc337 bc337-16 bc337-25 bc337-40.pdf

Important notice Dear Customer, On 7 February 2017 the former NXP Standard Product business became a new company with the tradename Nexperia. Nexperia is an industry leading supplier of Discrete, Logic and PowerMOS semiconductors with its focus on the automotive, industrial, computing, consumer and wearable application markets In data sheets and application notes which still contain

 0.1. Size:88K  diodes bc337-16bk bc337-25bk bc337-40bk bc338-16bk bc338-25bk bc338-40bk.pdf

BC337-xBK / BC338-xBKBC337-xBK / BC338-xBKGeneral Purpose Si-Epitaxial Planar TransistorsNPN NPNSi-Epitaxial Planar-Transistoren fr universellen EinsatzVersion 2010-05-270.1 Power dissipation 625 mW4.6VerlustleistungPlastic case TO-92Kunststoffgehuse (10D3)Weight approx. Gewicht ca. 0.18 gPlastic material has UL classification 94V-0C B EGehusematerial UL9

 8.1. Size:15K  fairchild semi bc337-16 bc337-25.pdf

BC337-16BC337-25E TO-92BCNPN General Purpose AmplifierThis device is designed for use as general purpose amplifiersand switches requiring collector currents to 500 mA. Sourced fromProcess 12. See TN3019A for characteristics.Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-Emitter Voltage 45 VVCES Collector-Base Voltage

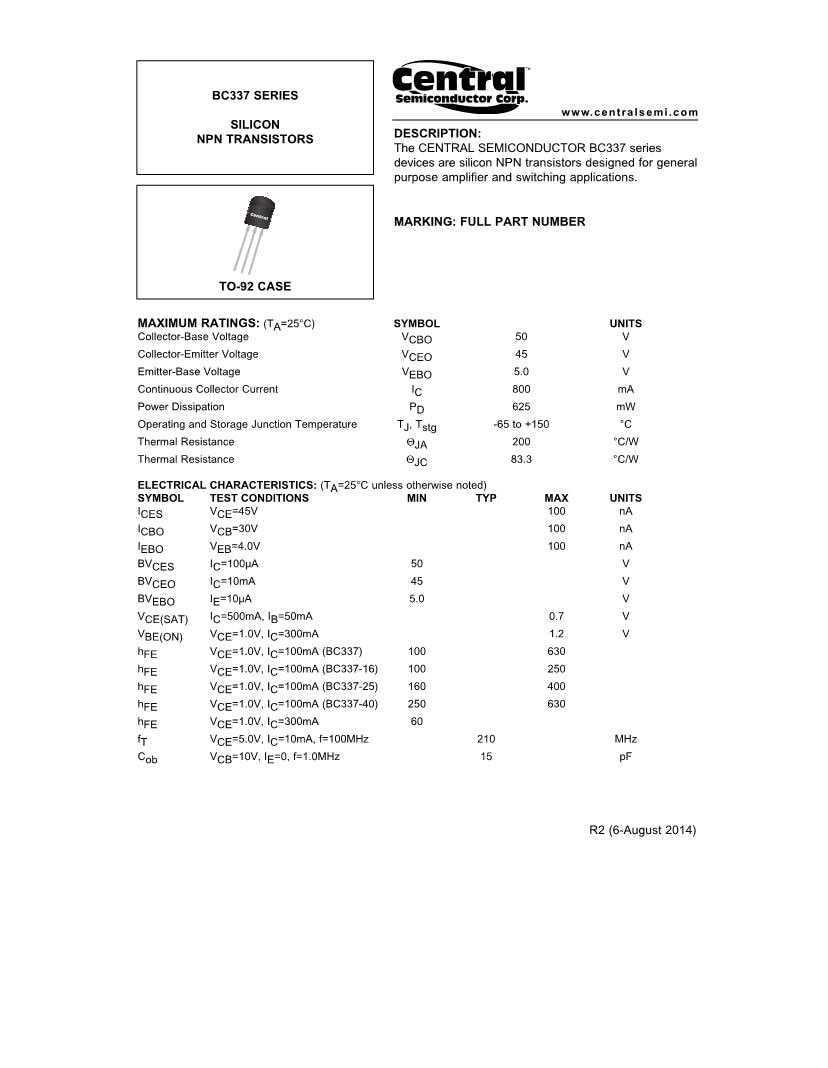

 8.2. Size:65K  central bc337-a bc338.pdf

145 Adams Avenue, Hauppauge, NY 11788 USATel: (631) 435-1110 Fax: (631) 435-1824

 8.3. Size:234K  mcc bc337-16-25-40 bc338-16-25-40.pdf

MCCBC337-16/25/40TM Micro Commercial Components20736 Marilla Street ChatsworthMicro Commercial ComponentsBC338-16/25/40CA 91311Phone: (818) 701-4933Fax: (818) 701-4939FeaturesNPN Capable of 0.625Watts of Power Dissipation. Collector-current 0.8A Plastic-Encapsulate Collector-base Voltage :VCBO=50V(BC337) , VCBO=30V(BC338) Transistors Lead Free Fin

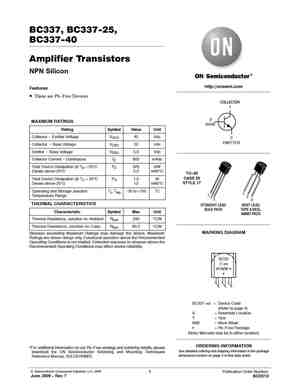

 8.4. Size:141K  onsemi bc337-25-40.pdf

BC337, BC337-25,BC337-40Amplifier TransistorsNPN Siliconhttp://onsemi.comFeatures These are Pb-Free DevicesCOLLECTOR12MAXIMUM RATINGSBASERating Symbol Value UnitCollector — Emitter Voltage VCEO 45 Vdc3EMITTERCollector — Base Voltage VCBO 50 VdcEmitter — Base Voltage VEBO 5.0 VdcCollector Current — Continuous IC 800 mAdcTotal Device Dissipation @ TA = 25

Биполярный транзистор BC337-40 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: BC337-40

Тип материала: Si

Полярность: NPN

Максимальная рассеиваемая мощность (Pc): 0.36
W

Макcимально допустимое напряжение коллектор-база (Ucb): 50
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 45
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V

Макcимальный постоянный ток коллектора (Ic): 0.8
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 60
MHz

Ёмкость коллекторного перехода (Cc): 20
pf

Статический коэффициент передачи тока (hfe): 250

Корпус транзистора:

BC337-40
Datasheet (PDF)

 ..1. Size:66K  st bc337-25 bc337-40.pdf

BC337-25BC337-40SMALL SIGNAL NPN TRANSISTORSPRELIMINARY DATAOrdering Code Marking Package / ShipmentBC337-25 BC337-25 TO-92 / BulkBC337-25-AP BC337-25 TO-92 / AmmopackBC337-40 BC337-40 TO-92 / BulkBC337-40-AP BC337-40 TO-92 / Ammopack SILICON EPITAXIAL PLANAR NPNTRANSISTORS TO-92 PACKAGE SUITABLE FORTHROUGH-HOLE PCB ASSEMBLYTO-92 TO-92 THE PNP COMPLEMENTARY TYPES

 ..2. Size:353K  nxp bc817 bc817-16 bc817-25 bc817-40 bc817w bc817-16w bc817-25w bc817-40w bc337 bc337-16 bc337-25 bc337-40.pdf

Important notice Dear Customer, On 7 February 2017 the former NXP Standard Product business became a new company with the tradename Nexperia. Nexperia is an industry leading supplier of Discrete, Logic and PowerMOS semiconductors with its focus on the automotive, industrial, computing, consumer and wearable application markets In data sheets and application notes which still contain

 0.1. Size:88K  diodes bc337-16bk bc337-25bk bc337-40bk bc338-16bk bc338-25bk bc338-40bk.pdf

BC337-xBK / BC338-xBKBC337-xBK / BC338-xBKGeneral Purpose Si-Epitaxial Planar TransistorsNPN NPNSi-Epitaxial Planar-Transistoren fr universellen EinsatzVersion 2010-05-270.1 Power dissipation 625 mW4.6VerlustleistungPlastic case TO-92Kunststoffgehuse (10D3)Weight approx. Gewicht ca. 0.18 gPlastic material has UL classification 94V-0C B EGehusematerial UL9

 8.1. Size:15K  fairchild semi bc337-16 bc337-25.pdf

BC337-16BC337-25E TO-92BCNPN General Purpose AmplifierThis device is designed for use as general purpose amplifiersand switches requiring collector currents to 500 mA. Sourced fromProcess 12. See TN3019A for characteristics.Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-Emitter Voltage 45 VVCES Collector-Base Voltage

 8.2. Size:65K  central bc337-a bc338.pdf

145 Adams Avenue, Hauppauge, NY 11788 USATel: (631) 435-1110 Fax: (631) 435-1824

 8.3. Size:234K  mcc bc337-16-25-40 bc338-16-25-40.pdf

MCCBC337-16/25/40TM Micro Commercial Components20736 Marilla Street ChatsworthMicro Commercial ComponentsBC338-16/25/40CA 91311Phone: (818) 701-4933Fax: (818) 701-4939FeaturesNPN Capable of 0.625Watts of Power Dissipation. Collector-current 0.8A Plastic-Encapsulate Collector-base Voltage :VCBO=50V(BC337) , VCBO=30V(BC338) Transistors Lead Free Fin

 8.4. Size:141K  onsemi bc337-25-40.pdf

BC337, BC337-25,BC337-40Amplifier TransistorsNPN Siliconhttp://onsemi.comFeatures These are Pb-Free DevicesCOLLECTOR12MAXIMUM RATINGSBASERating Symbol Value UnitCollector — Emitter Voltage VCEO 45 Vdc3EMITTERCollector — Base Voltage VCBO 50 VdcEmitter — Base Voltage VEBO 5.0 VdcCollector Current — Continuous IC 800 mAdcTotal Device Dissipation @ TA = 25

Другие транзисторы… BC334
, BC335
, BC336
, BC337
, BC337-01
, BC337-10
, BC337-16
, BC337-25
, MD1803DFX
, BC337A-16
, BC337A-25
, BC337AP
, BC337BP
, BC337BPL
, BC337CP
, BC337P
, BC337PL
.

Корпус и распиновка

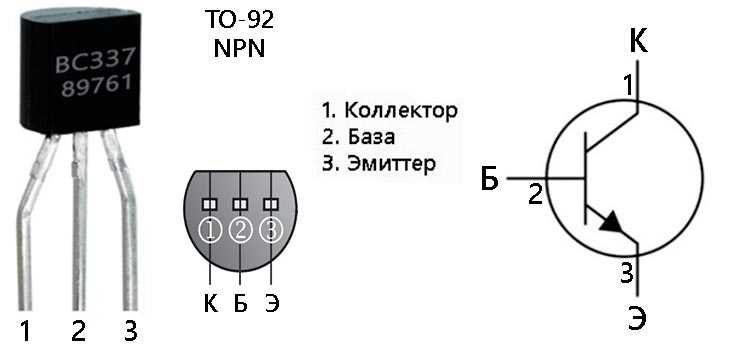

Цоколевка bc337 выглядит следующим образом. Большинство производителей выпускают его в пластмассовой упаковке ТО-92 с гибкими выводами, или её аналогах: SOT54, TO-226. Маркировка цифробуквенная, наносится на лицевой части корпуса по европейской системе Pro Electron. Если смотреть на неё, то первая ножка слева это — коллектор, второй — база, третий — эмиттер.

Несмотря на это, некоторые китайские компании выпускают устройство в тех же корпусах, что указаны выше, но с другой распиновкой. Например, у Foshan Blue Rocket Electronics сначала идет эмиттер, потом база и последним коллектор.

Преимущества транзистора BC337 40 перед другими аналогами

1. Надежность и долговечность. Транзистор BC337 40 отличается высокой надежностью и долговечностью, что позволяет использовать его в самых разных условиях и приложениях.

2. Широкий диапазон рабочих напряжений. BC337 40 имеет широкий диапазон рабочих напряжений, что делает его универсальным и позволяет использовать его в различных электрических схемах и устройствах.

3. Высокий ток коллектора. Транзистор BC337 40 обладает высоким током коллектора, что позволяет использовать его для управления большими нагрузками.

4. Удобная распиновка. BC337 40 имеет удобную распиновку, что облегчает его установку и подключение в электрических схемах.

5. Низкий уровень шума. BC337 40 обладает низким уровнем шума, что позволяет использовать его в чувствительных электронных устройствах.

6. Небольшие габариты. BC337 40 имеет компактные размеры, что делает его удобным для установки в ограниченном пространстве.

7. Широкий диапазон рабочих температур. Транзистор BC337 40 работает в широком диапазоне температур, что позволяет использовать его даже в экстремальных условиях.

В целом, транзистор BC337 40 отличается высокой надежностью, удобной распиновкой и хорошими характеристиками, что делает его очень популярным и востребованным в электронной промышленности.

Проверка схемы после замены транзистора BC337 40

После замены транзистора BC337 40 рекомендуется проверить работоспособность схемы. Для этого можно применить следующие методы:

1. Визуальная проверка:

При первоначальной визуальной проверке необходимо убедиться в правильном монтаже замененного транзистора. Проверьте, что все контакты транзистора правильно подсоединены и не обрываются. Также проверьте, нет ли повреждений или коррозии на соединениях и проводах схемы.

2. Измерение напряжения и сопротивления:

Используя мультиметр, измерьте напряжение на различных точках схемы, чтобы убедиться, что оно соответствует ожидаемым значениям. Также измерьте сопротивление между контактами транзистора и оригинальных компонентов, чтобы проверить их целостность и корректность подключения.

3. Тестирование сигнала:

Если схема предусматривает подачу сигнала на транзистор, проверьте, что новый транзистор корректно обрабатывает этот сигнал. Используйте осциллограф или логический анализатор, чтобы проверить форму и амплитуду сигнала на передающем и принимающем конце схемы.

4. Термическое тестирование:

Если схема предусматривает высокие температуры работы, проведите термическое тестирование. Убедитесь, что новый транзистор не перегревается и не вызывает нестабильность или сбои в работе схемы.

Правильная проверка схемы после замены транзистора BC337 40 поможет обнаружить и исправить неполадки и гарантировать нормальную работу схемы.

Особенности транзистора BC337 40

Основные особенности транзистора BC337 40:

• Высокая надежность: транзистор BC337 40 обладает высокой степенью надежности и долговечности, что позволяет ему использоваться в различных условиях эксплуатации.
• Низкий уровень шума: данный транзистор имеет низкий уровень шума, что позволяет использовать его в устройствах, требующих минимального уровня помех и искажений.
• Высокий коэффициент усиления: BC337 40 обладает высоким коэффициентом усиления, что делает его идеальным для усиления сигнала в различных электронных устройствах.
• Широкий диапазон рабочих температур: этот транзистор может работать в широком диапазоне температур, что делает его применимым в различных условиях эксплуатации.

Транзистор BC337 40 применяется в различных электронных схемах, таких как усилители, стабилизаторы напряжения, источники тока и др. Благодаря своим характеристикам и особенностям, он является незаменимым компонентом в современной электронике.

Конструктивные особенности

Транзистор c33740 имеет корпус типа TO-92, который состоит из трех пинов: эмиттера (E), базы (B) и коллектора (C). Эти пины находятся на одной линии и расположены на корпусе в определенном порядке.

Конструктивные особенности включают в себя:

1. Кремниевый PN-переход. Транзистор содержит PN-переход, который образуется путем соединения кремниевых материалов с различными уровнями примесей. Он играет роль в управлении током и усилении сигнала.
2. Тонкая база. База имеет тонкий слой, что обеспечивает высокое усиление по току и быструю скорость переключения.
3. Металлические контакты. На пинах имеются стальные контакты, которые обеспечивают надежное электрическое соединение с печатной платой или другими электрическими компонентами.
4. Керамическая изоляция. Корпус сделан из керамики, что обеспечивает хорошую термическую и электрическую изоляцию между контактами и предотвращает повреждения транзистора при нагреве.
5. Размер и форма корпуса. Корпус имеет небольшой размер и удобную форму, что позволяет легко монтировать транзистор на печатные платы и использовать в узком пространстве.

Благодаря своим преимуществам, таким как высокое усиление, быстродействие и надежность, транзистор c33740 является популярным и востребованным компонентом в электронике

Несмотря на свои преимущества, важно учитывать технические характеристики и ограничения транзистора при его использовании в электронных устройствах, чтобы избежать повреждения компонента и неправильного функционирования устройства

Применение транзистора BC337 40 в электронике

Основное применение транзистора BC337 40 связано с его возможностью усиления и коммутации различных сигналов.

В усилительных схемах, транзистор BC337 40 может быть использован для усиления малой амплитуды входного сигнала, которая затем усиливается внешним источником питания, таким как трансформатор или батарея.

Транзистор BC337 40 также может использоваться в коммутационных схемах для переключения электрических сигналов. У него имеется высокая мощность коммутации, что позволяет использовать его в различных электронных устройствах, таких как источники питания, реле, датчики, переключатели и другие.

Кроме того, транзистор BC337 40 может использоваться в различных электронных схемах для регулирования сигналов. Он может быть включен в схемы автоматической регулировки напряжения, тока или других параметров сигнала.

Транзистор BC337 40 обладает высокой надежностью и стабильностью работы, что делает его предпочтительным вариантом для использования в различных электронных устройствах и системах.

В заключение, транзистор BC337 40 является важным компонентом электроники, который обеспечивает усиление, коммутацию и регулировку сигналов, что позволяет использовать его в различных электронных устройствах и системах.
