PNP транзистор общего применения

ХарактеристикиТехнические ∙ Корпус TO-92 ∙ Распиновка CBE

Электрические ∙ Мощность 0.5Вт ∙ Ток коллектора -0.1А ∙ Обратный ток коллектор-база -0.015uA ∙ Напряжение эмиттер-база -5В ∙ Напряжение коллектор-эмиттер 45В ∙ Напряжение коллектор-база -50В ∙ Hfe min 420 ∙ Hfe max 800

Общие ∙ Производитель Semtech

C5198 transistor characteristics

output characteristics of the C5198 transistor

The figure shows the output characteristics of the C5198 transistor, the graph is plotted with collector current vs collector to emitter voltage.

In a varying base current, the collector current increases at a different level with respect to the collector to emitter voltages.

At the higher base current value, the collector current increases quickly with small variations at voltages.

DC current gain characteristics of the C5198 transistor

The figure shows the DC current gain characteristics of the C5198 transistor, the graph is plotted with DC current gain vs collector current.

At a fixed collector to emitter voltage, the gain value of the transistor increases from a fixed value.

Таблица 4 – Электрические параметры транзисторов КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361А, КТ361М, КТ361Н и КТ361П при приемке и поставке

Наименование параметра (режим измерения), единица измерения	Буквенное обозначение	Норма	Температура, °С
		КТ361Е	КТ361Ж	КТ361И	КТ361К	КТ361Л	КТ361М	КТ361Н	КТ361П
не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
Обратный ток коллектора (UКБ=10 В), мкА	IКБО		1		1		1		1		0,1		0,05		0,1		0,05	25; -60
	25		25		25		25		2,5		5		2,5		5	100
Статический коэффициент передачи тока в схеме с общим эмиттером (IЭ=1 мА, UКБ=10 В)	h21Э	50	350	50	350	250	–	50	350	50	350	70	160	20	90	100	350	25
50	500	50	700	250	–	50	700	50	500	70	300	20	150	100	500	100
15	350	25	350	100	–	25	350	15	350	30	160	10	90	15	350	-60
Обратный ток коллектор-эмиттер (RБЭ=10 кОм UКЭ=25 В), мА (RБЭ=10 кОм UКЭ=20 В), мА (RБЭ=10 кОм UКЭ=40 В), мА (RБЭ=10 кОм UКЭ=35 В), мА	IКЭR		1		1		1		1		0,01		0,01		0,05		0,01	25
Модуль коэффициента передачи тока на высокой частоте (UКБ = 10 В, IЭ= 5 мА, f = 100 МГц)	|h21Э|	2,5		2,5		2,5		2,5		2,5		2,5		1,5		3		25
Постоянная времени цепи обратной связи на высокой частоте (IЭ= 5 мА, UКБ=10 В, f=5 МГц), пс	τк		800		800		800		400		400		400		150		500	25

Рисунок 3 – Типовые выходные характеристики транзисторовКТ361А, КТ361В, КТ361Д, КТ361А1, КТ361Д1, КТ361Н

Рисунок 4 – Типовые выходные характеристики транзисторов КТ361Б, КТ361Г,КТ361Г1, КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361Л, КТ361М, КТ361П

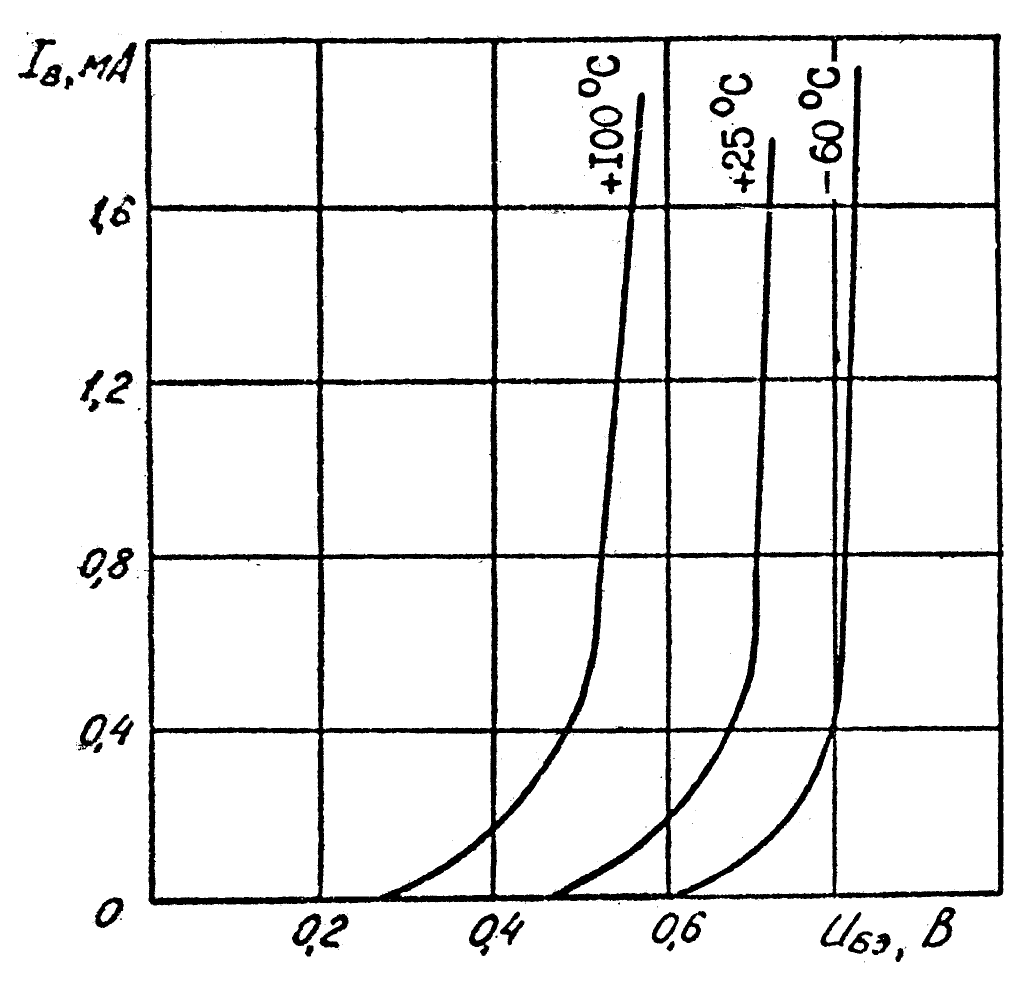

Рисунок 5 – Типовые входные характеристики транзисторов КТ361

Рисунок 6 – Зависимость обратного тока коллектора транзисторов КТ361от температуры окружающей среды с границами 95% разброса

Рисунок 7 – Зависимость напряжения между коллектором и эмиттером транзисторовКТ361, в режиме насыщения от температуры окружающей среды с 95% разбросом

Рисунок 8 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361А, КТ361В, КТ361Д,КТ361Д1, КТ361А1, КТ361Н и КТ361М

Рисунок 9 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361Б, КТ361Е, КТ361Ж,КТ361И, КТ361К, КТ361Л и КТ361Г

Рисунок 10 – Зависимость модуля коэффициента передачи тока на высокой частоте оттока эмиттера транзистора КТ361 с границами 95% разброса

Рисунок 11 – Зависимость минимальной наработки от режимаэксплуатации при токе коллектора 12 мА

В любом режиме, из указанных на рисунке 11, при конкретном применении максимальная ожидаемая интенсивность отказов может быть определена по следующей формуле:

λ ≤ 2∙10-8∙(J_p∙500000)/(12∙t_н)

где J_p – рабочий ток коллектора, мА;t_н – наработка, часов, определенная по рисунку 11, при конкретной рассеиваемой мощности.

Рисунок 12 – Зависимость постоянной времени цепи обратной связи на высокой частоте оттока эмиттера транзистора КТ361 с границами разброса 95%

Рисунок 13 – Зависимость постоянной времени цепи обратной связи на высокой частоте отнапряжения на коллекторе транзистора КТ361 с 95% разбросом

Рисунок 14 – Зависимость максимально допустимого напряжения между коллектором иэмиттером транзистора КТ361 от температуры окружающей среды

Рисунок 15 – Зависимость максимально допустимого напряжения между коллектором ибазой транзистора КТ361 от температуры окружающей среды

Электрические характеристики

Обозначение	Параметр	Условия измерения	Мин.	Тип.	Макс.	Ед.изм.
BVCBO	Напряжение пробоя коллектор-база	IC= -100 µA, IE=0	-50			V
BVCEO	Напряжение пробоя коллектор-эмиттер	IC= -10mA, IB=0	-50			V
BVEBO	Напряжение пробоя эмиттер-база	IE= -10 µA, IC=0	-5			V
ICBO	Ток отсечки коллектора	VCB= -50V, IE=0			-0.1	µA
IEBO	Ток отсечки эмиттера	VEB= -5V, IC=0			-0.1	µA
hFE1 hFE2	Коэффициент усиления по постоянному току	VCE= -6V, IC= -2mA VCE= -6V, IC= -150mA	70 25		400
VCE (sat)	Напряжение насыщения коллектор-эмиттер	IC= -100mA, IB= -10mA		-0.1	-0.3	V
VBE (sat)	Напряжение насыщения база-эмиттер	IC= -100mA, IB= -10mA			-1.1	V
fT	Частотная эффективность	VCE= -10V, IC=-1mA	80			MHz
Cob	Выходное сопротивление	VCB= -10V, IE=0, f=1MHz		4	7	pF
NF	Уровень шумов	VCE= -6V, IC= -0.1mA f=100Hz, RG=10kΩ		0.5	6	dB

Примечание: данные в таблицах действительны при температуре воздуха 25°C.
