Подключение транзистора B1375 в электрической схеме

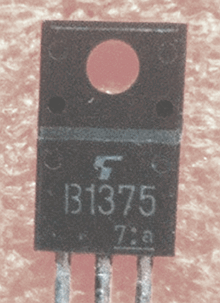

Для подключения транзистора B1375 необходимо знать его выводы. На корпусе транзистора обычно имеется маркировка выводов, которая позволяет определить их функциональность. В случае транзистора B1375 маркировка типична и включает в себя следующие выводы:
- Эмиттер (Е) — вывод, через который происходит выход сигнала.
- Коллектор (С) — вывод, через который происходит вход сигнала.
- База (В) — вывод, через который осуществляется управление транзистором.
Для правильного подключения транзистора B1375 следует учесть следующие рекомендации:
- Эмиттер транзистора B1375 следует подключать к земле схемы.
- Коллектор транзистора B1375 подключается к нагрузке схемы (например, к лампе).
- Базу транзистора B1375 можно подключить непосредственно к управляющему сигналу, либо через резистор для обеспечения надежной работы.
Правильное подключение транзистора B1375 в электрической схеме обеспечивает его нормальную работу и позволяет управлять сигналами в соответствии с требованиями схемы. При подключении транзистора B1375 следует также учитывать его тепловые характеристики, чтобы избежать его перегрева. В случае затруднений следует обратиться к документации на прибор или проконсультироваться с опытными специалистами.

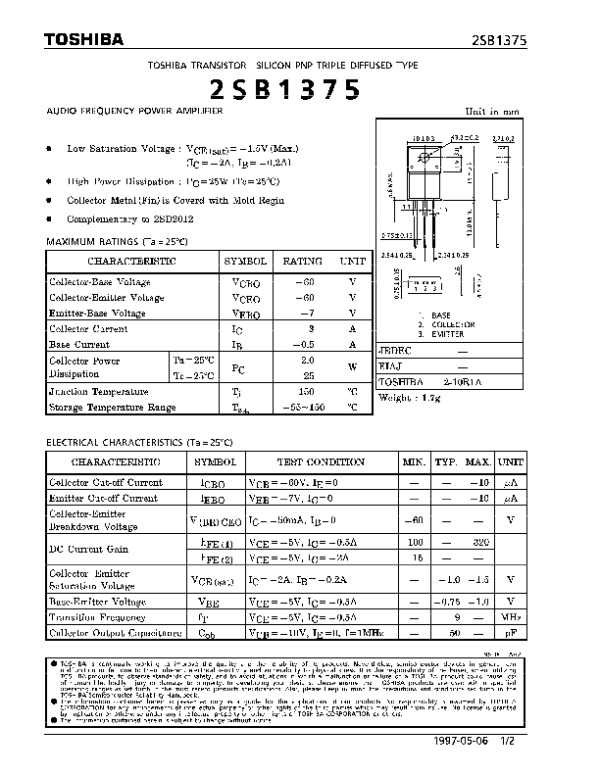

Особенности работы и принцип действия транзистора B1375
- Максимальное коллекторное напряжение: 60 В
- Максимальный коллекторный ток: 1 А
- Максимальная мощность: 0.8 Вт
- Коэффициент усиления тока (hfe): 100-320
- Частота переключения (fT): 200 МГц
Основной принцип работы транзистора B1375 основан на управлении током между коллектором и эмиттером путем изменения тока базы. Внутренняя структура транзистора включает три слоя полупроводникового материала – эмиттер, базу и коллектор. Ток базы контролирует проводимость слоя базы, что в свою очередь влияет на проводимость слоя коллектора.
В активном режиме транзистора B1375, когда между базой и эмиттером подается прямое напряжение, ток базы позволяет насыщать транзистор, что вызывает увеличение проводимости слоя коллектора и следовательно, усиление сигнала. Когда питание транзистора отключается или между базой и эмиттером подается обратное напряжение, транзистор переходит в отключенное состояние.
Транзистор B1375 может использоваться в различных электронных устройствах, таких как усилители мощности, схемы коммутации, стабилизаторы напряжения и другие. Его надежность и высокие характеристики делают его популярным компонентом в электронике.
