B1204 Datasheet PDF — ON Semiconductor

Part Number B1204
Description Bipolar Transistor
Manufacturers ON Semiconductor　
Logo 　

There is a preview and B1204 download ( pdf file ) link at the bottom of this page.

Total 9 Pages

Preview 1 page

No Preview Available !

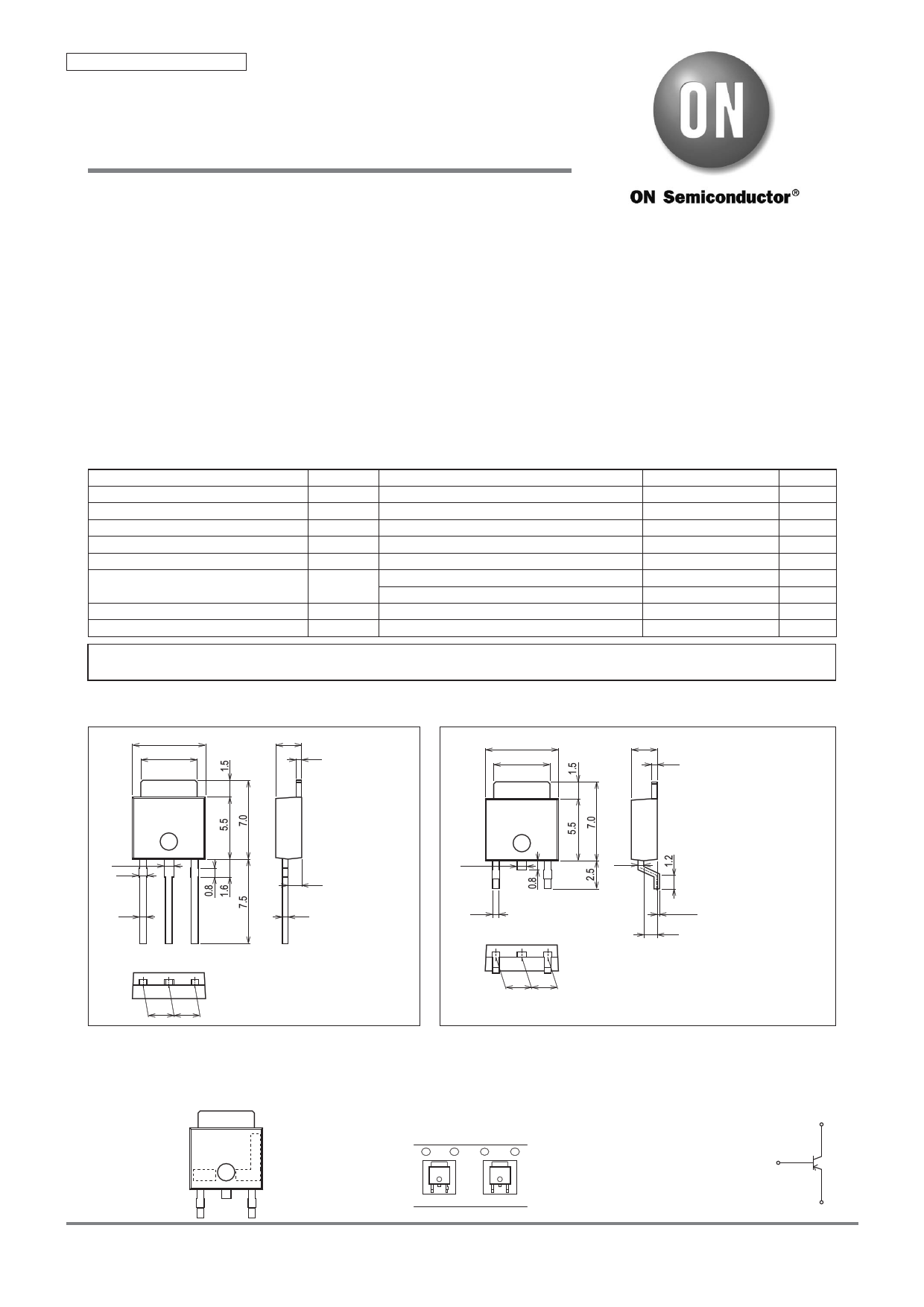

Ordering number : EN2086C
2SB1204
Bipolar Transistor
–50V, –8A, Low VCE(sat), PNP Single TP/TP-FA
http://onsemi.com
Applications

• Relay drivers, high-speed inverters, converters, and other general high-current switching applications

Features

• Low collector-to-emitter saturation voltage

• High current and high fT

• Excellent linearity of hFE

• Fast switching speed

• Small and slim package making it easy to make 2SB1204-applied sets smaller

Specifications

Absolute Maximum Ratings at Ta=25°C

Parameter
Collector-to-Base Voltage
Collector-to-Emitter Voltage
Emitter-to-Base Voltage
Collector Current
Collector Current (Pulse)
Collector Dissipation
Junction Temperature
Storage Temperature
Symbol
VCBO
VCEO
VEBO
IC
ICP
PC
Tj
Tstg

Tc=25°C

Conditions
Ratings
—60
—50
—6
—8
—12
1
20
150
—55 to +150
Unit
V
V
V
A
A
W
W

°C

°C

Stresses exceeding Maximum Ratings may damage the device. Maximum Ratings are stress ratings only. Functional operation above the Recommended Operating
Conditions is not implied. Extended exposure to stresses above the Recommended Operating Conditions may affect device reliability.

Package Dimensions unit : mm (typ)

7518-003

Package Dimensions unit : mm (typ)

7003-003
6.5 2.3
6.5
5.0

0.5 2SB1204S-E

5.0
4
2SB1204T-E
4
2.3
0.5
2SB1204S-TL-E
2SB1204T-TL-E
0.85
0.7
0.6
123
1.2
0.5
1 : Base
2 : Collector
3 : Emitter
4 : Collector
0.85
123
0.6
2.3 2.3
0.5
0 to 0.2
1.2
1 : Base
2 : Collector
3 : Emitter
4 : Collector
2.3 2.3
TP
TP-FA
Product & Package Information
• Package : TP
• JEITA, JEDEC : SC-64, TO-251
• Minimum Packing Quantity : 500 pcs./bag
Marking

(TP, TP-FA) B1204

RANK
LOT No.
• Package : TP-FA
• JEITA, JEDEC : SC-63, TO-252
• Minimum Packing Quantity : 700 pcs./reel
Packing Type (TP-FA) : TL
Electrical Connection
1
2,4
TL
3
Semiconductor Components Industries, LLC, 2013
September, 2013
60612 TKIM TA-4032/N2503TN (KT)/92098HA (KT)/8309MO/3117AT, TS No.2086-1/9

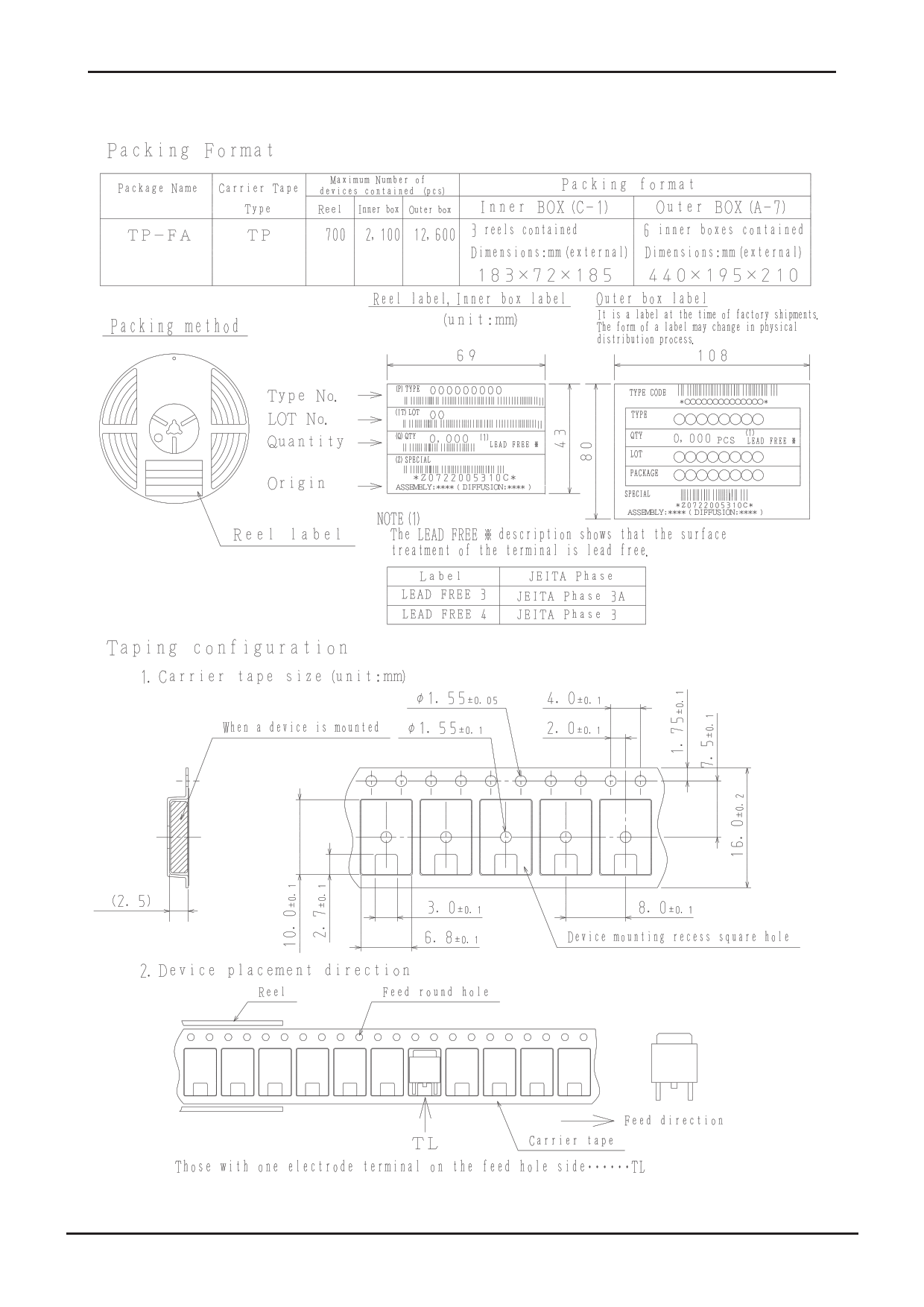

Taping Specification

2SB1204S-TL-E, 2SB1204T-TL-E
2SB1204
No.2086-5/9
