What is 2sa562tm?

Биполярный транзистор 2SA562TM — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2SA562TM

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 0.5
W

Макcимально допустимое напряжение коллектор-база (Ucb): 35
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 30
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V

Макcимальный постоянный ток коллектора (Ic): 0.5
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 200
MHz

Ёмкость коллекторного перехода (Cc): 13
pf

Статический коэффициент передачи тока (hfe): 70

Корпус транзистора:

2SA562TM
Datasheet (PDF)

 ..1. Size:201K  toshiba 2sa562tm.pdf

2SA562TM TOSHIBA Transistor Silicon PNP Epitaxial Type (PCT process) 2SA562TM Audio Frequency Low Power Amplifier Applications Unit: mm Driver Stage Amplifier Applications Switching Applications Excellent hFE linearity: hFE (2) = 25 (min) at V = -6 V, I = -400 mA CE C 1 watt amplifier application. Complementary to 2SC1959. Maximum Ratings (Ta == 25C) =

 8.1. Size:239K  mcc 2sa562-o.pdf

MCCTM Micro Commercial Components2SA562-O20736 Marilla Street ChatsworthMicro Commercial ComponentsCA 913112SA562-YPhone: (818) 701-4933Fax: (818) 701-4939Features Excellent hFE) Linearlity Epoxy meets UL 94 V-0 flammability ratingPNP Silicon Moisure Sensitivity Level 1 Lead Free Finish/RoHS Compliant («P» Suffix designates TransistorsRoHS Compliant. See o

 8.2. Size:239K  mcc 2sa562-y.pdf

MCCTM Micro Commercial Components2SA562-O20736 Marilla Street ChatsworthMicro Commercial ComponentsCA 913112SA562-YPhone: (818) 701-4933Fax: (818) 701-4939Features Excellent hFE) Linearlity Epoxy meets UL 94 V-0 flammability ratingPNP Silicon Moisure Sensitivity Level 1 Lead Free Finish/RoHS Compliant («P» Suffix designates TransistorsRoHS Compliant. See o

 8.3. Size:1015K  no 2sa562.pdf

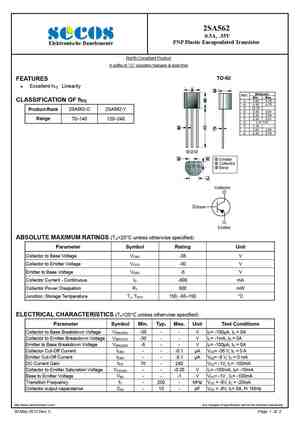

 8.4. Size:206K  secos 2sa562.pdf

2SA562 -0.5A, -35V PNP Plastic Encapsulated Transistor Elektronische Bauelemente RoHS Compliant Product A suffix of -C specifies halogen & lead-free TO-92 FEATURES Excellent hFE Linearity MillimeterREF.Min. Max.CLASSIFICATION OF hFE A 4.40 4.70B 4.30 4.70C 12.70 -Product-Rank 2SA562-O 2SA562-YD 3.30 3.81E 0.36 0.56F 0.36 0.51Range 70~140 120~240

 8.5. Size:507K  jiangsu 2sa562.pdf

JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD TO-92 Plastic-Encapsulate TransistorsTO-92 2SA562 TRANSISTOR (PNP)1. EMITTER FEATURESExcellent hFE inearlity 2. COLLECTOR3. BASE Equivalent Circuit A562=Device code Solid dot=Green molding compound device, Z if none,the normal deviceZ=Rank of hFE 1XXX=Code

 8.6. Size:308K  lge 2sa562.pdf

2SA562(PNP) TO-92 Bipolar TransistorsTO-92 1. EMITTER 2. COLLECTOR 3. BASE Features Excellent hFE linearlity Dimensions in inches and (millimeters)MAXIMUM RATINGS (TA=25 unless otherwise noted) Symbol Parameter Value UnitsVCBO Collector-Base Voltage -35 V VCEO Collector-Emitter Voltage -30 V VEBO Emitter-Base Voltage -5 V IC Collector Current -Continuous -500 m

 8.7. Size:464K  blue-rocket-elect 2sa562m.pdf

2SA562M(BR3CG562M) Rev.C Feb.-2015 DATA SHEET / Descriptions SOT-23 PNP Silicon PNP transistor in a SOT-23 Plastic Package. / Features h , 2SC1959M(3DG1959M) FEExcellent hFE linearity, complementary pair with 2SC1959M(3DG1959M). / Applications

 8.8. Size:157K  inchange semiconductor 2sa562o 2sa562y.pdf

INCHANGE Semiconductorisc Silicon PNP Power Transistor 2SA562DESCRIPTIONLow Saturation VoltageMinimum Lot-to-Lot variations for robust device performanceand reliable operation.Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for high-speed switching and Amplifier applications.ABSOLUTE MAXIMUM RATINGS(T =25)a

Другие транзисторы… BUL63B
, BUL63A
, 2SA2154
, 2SA2154CT
, 2SA2154MFV
, 2SA2195
, 2SA2214
, 2SA2215
, MPSA42
, 2SC1815L
, BUL62B
, 2SC4666
, 2SC4738F
, 2SC4738FT
, 2SC5232
, 2SC5233
, 2SC5376
.

Справочники






Цоколевка широко распространенных транзисторов и цветовая и кодовая маркировка транзисторов.

Цветовая и кодовая маркировка транзисторов

В цветовой и кодовой маркировке транзисторов нет единых стандартов. Каждый завод, который производит транзисторы, принимает свои цветовые и кодовые обозначения. Вы можете встретить транзисторы одного типа и группы, которые изготовлены разными заводами и маркируются по-разному, или разные транзисторы, которые марки­руются одинаково. В этом случае их можно отличить только по некоторым до­полнительным признакам, таким как длина выводов коллектора и эмиттера или окраска торцевой (противоположной выводам) поверхности транзистора.

Табл. 8.13. Цветовая и кодовая маркировка транзисторов в корпусе КТ-26.

Цветовая маркировка транзисторов осуществляется двумя точками. Тип транзи­стора обозначается на боковой поверхности, а маркировка группы на торцевой (рис. 8.2).

Кодовая маркировка наносится на боковую поверх­ность транзистора (рис. 8.2). Тип транзистора обозначается кодовым знаком (табл. 8.13), а группа — соответствующей буквой. Дата изготовления в соответствии с ГОСТ 26486-82 кодируется двумя буквами или буквой и цифрой (табл. 8.14). Первая буква обознача­ет год выпуска, а следующая за ней цифра или буква — месяц. Кодированное обозначение даты изготовления применяется не только для транзисторов, но и для других радиоэлементов. На рис. 8.3 приведены примеры кодовой и цветовой маркировки транзисторов в корпусе КТ-26.

Транзисторы в корпусе КТ-27 могут маркироваться или буквенно — цифровым кодом (табл. 8.16 и рнс. 8.4) или ко­дом, состоящим из геометриче­ских фигур (рис. 8.4).

Транзисторы в корпусе КТ-27 дополнительно маркиру­ются окрашиванием торца кор­пуса, противоположного выводам: КТ814 — серо — бежевый;

КТ815 — серый нлн снренево — фиолетовый;

КТ816 — розово — красный;

КТ817 — серо — зелёный;

КТ683 — фиолетовый;

КТ9115 — голубой.

Транзисторы КТ814Б, КТ815Б, КТ816Б и КТ817Б иногда маркируются только окрашиванием торцевой поверхности без нанесения буквенно — цифрового кода.

Примеры маркировки транзисторов в корпусе КТ-13 приведены на рис. 8.6. Буква группы у транзисторов КТ315 наносится сбоку поверхности, а КТ361 — посередине.

Тип транзисторов КПЗОЗ и КП307 в корпусе КТ-1-12 маркируются соот­ветственно цифрами 3 и 7, группа — соответствующей буквой. Транзисторы КП327А маркируются одной белой точкой, а КП327Б — двумя (рис. 8.3).
