Схемы включения
Д226Б можно использовать в схеме сигнализатора «закрой двери холодильника». Он соединяется с контактами патрона, в который вкручивается лампочка. Когда дверь закрыта выключатель SA1 разомкнут и питание на схему не подаётся. Когда холодильник открывается, напряжение, через без трансформаторный блок питания VD1, VD2, R3 и C2, приходит на конденсатор С1, который начинает заряжаться. Если дверь открыта не более 1 минуты, то С1 не успевает зарядиться и сигнализатор не срабатывает.
При открытии холодильника более чем на 1,5 минуты конденсатор успевает зарядиться до разности потенциалов, при котором открывается транзистор VT1. Через него напряжение приходит на пьезоэлектрический зуммер НА1, и раздаётся звук.
В данной схеме используются:
- резисторы R1 и R2 – МЛТ 0,125;
- резисторы R3 – МЛТ 0,5;
- конденсаторы С1 и С2 – К50-24 или К50-29;
- VD2 — вместо диода Д226Б можно использовать КД105Б, КД105В, Д226В, Д226Г, КД213Б, КД213В, КД213Г (обратное напряжение не менее 200 В);
- стабилитрон VD1 должен быть рассчитан на напряжение стабилизации от 8 до 12 В;
- вместо указанного на схеме транзистора можно использовать КП304 или КП301 с любым буквенным индексом (полевые транзисторы боятся статического электричества, поэтому при пайке требуется быть осторожным, чтобы избежать пробоя);
- можно использовать зуммеры PKLCD1212R1000-R1, PKLCS1212E4001-R1, или другие, рассчитанные на напряжение от 8 до 12 В.
Характеристики диодов 1n4007, д242, д226, кд202в
Выбрать подходящий полупроводник для того или иного механизма порой бывает весьма затруднительно. Чтобы лучше ориентироваться в названиях диодов и легче их запоминать, необходимо знать, что любое название является составным и включает в себя 4 части.
Первая часть — число, либо литера, обозначающая использованный при изготовлении материал:
1 (Г) — соединения с включениями германия.
2 (К) — соединения с включениями кремния.
3 (А) — арсенид галлия, а также другие соединения с включениями галлия.
Вторая часть — указание на подклассовую принадлежность прибора:
Д — диоды;
А — сверхвысокочастотные диоды;
И — диоды туннельные и обращённые.
Третья часть — число, демонстрирующее назначение и качества конструкции.
Четвёртая часть — номер приведённой модели.
Далее будут представлены на рассмотрения по 2 диода средней и малой мощности.
Диод N4007
Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.
Весьма часто применяется, чтобы сформировать блок питания (как компонент выпрямителя, включающего в себя 4 диода). Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.
Массово применяется в телефонах, смартфонах, планшетных компьютерах.
Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х).
Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.
Постоянное обратное напряжение (max.) — 1000 В
Постоянный ток (max.) — 1 А (при 75°C)
Прямое напряжение (max.) — 1,1 В
Рабочая температура — -65…+175°C
Вес — 0,33 г
Аналоги
- Российские:
- КД243ж;
- КД258д.
- Зарубежные:
- HEPR0056RT;
- BYW43;
- 1N2070, 1N3549;
- BY156, BYW27.
Диод Д242
Диффузионный полупроводник.
Постоянное обратное напряжение (max.) — 100 В
Постоянный прямой ток (max.) — 10 А
Прямое напряжение (mid.) — 1,25 В
Рабочая температура — -65…+130°C
Обратный ток (mid.) — не более 3 mA
Граничная частота — 1 кГц
Вес (со всеми дополняющими) — 18 г
Вес (только диод) — 12 г
Модификации: Д242а, Д242б
Аналоги: Д243, Д245, Д246
Диод Д226
Маломощный диод.
Обратное импульсное напряжение (max.) — 400 В
Прямой ток (max.) — 300 mA
Прямое напряжение (max.) — 1 В
Обратный ток — 100 mkA
Рабочая частота (max.) — 1кГц
Рабочая температура (max.) — 80°C
Корпус: Д-7
Аналоги: любые модели из родной серии.

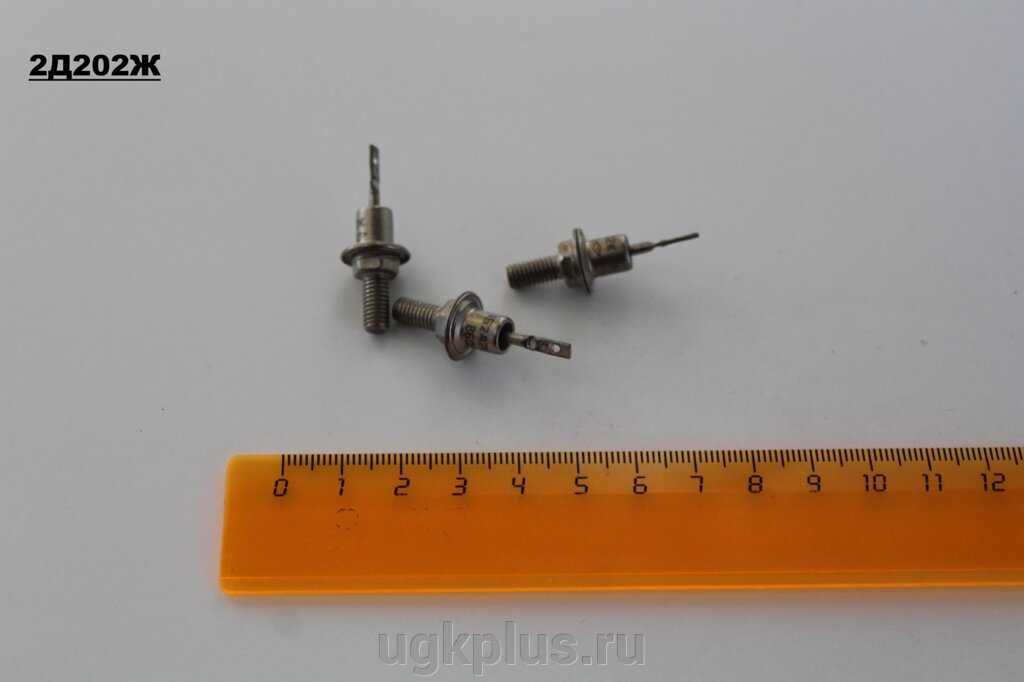

Диод КД202в
Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц.
Содержит золото — 0,00053 грамм.
Допустимое обратное напряжение (max.) — 70 В
Импульсное напряжение (max.) — 100 В
Обратный ток — 5 А
Импульсный ток — 9 А
Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)
Рабочая частота диода (max.) — 1,2 кГц
t° корпуса диода — 75°C
Вес — 4,62 г
Аналоги: 1N4724Это основные данные по приведённым моделям кремниевых диодов.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Похожее
Кд226 диод: основные параметры и применение
Основные параметры Кд226 диода:
- Максимальное обратное напряжение: 60 В
- Максимальный прямой ток: 20 мА
- Время восстановления: 100 нс
- Корпус: DO-35
Кд226 диод обладает небольшими габаритами и надежной конструкцией, что позволяет его использовать в различных электронных устройствах. Этот диод широко применяется в радиотехнике, телекоммуникационных системах, источниках питания, а также во многих других областях.
Кд226 диод обладает высоким надежным временем работы и обеспечивает эффективное выпрямление электрического сигнала. Он может использоваться как самостоятельное устройство или входить в состав более сложных схем.
Благодаря своим хорошим электрическим характеристикам и компактному размеру, Кд226 диод является незаменимым компонентом во многих электронных устройствах и системах.
Основные параметры Кд226 диода
| Параметр | Описание |
|---|---|
| Максимальное обратное напряжение (Uобр) | Максимальное значение напряжения, которое можно подать на диод в обратном направлении без его повреждения. Значение обратного напряжения указывается в вольтах. |
| Максимальный прямой ток (Iпр) | Максимальное значение тока, которое может протекать через диод в прямом направлении без его перегрева и повреждения. Значение прямого тока указывается в амперах. |
| Пробивное напряжение (Uпроб) | Минимальное значение напряжения, при котором диод начинает пропускать ток в обратном направлении. Пробивное напряжение указывается в вольтах. |
| Варианты корпуса | Кд226 диод может иметь различные варианты корпусов в зависимости от производителя и применения. Некоторые из наиболее распространенных корпусов: DO-35, DO-41, SOD-123, SOD-323 и другие. |
| Применение | Кд226 диод можно использовать в различных электронных схемах и устройствах, включая блоки питания, стабилизаторы напряжения, выпрямительные схемы и т.д. Благодаря своим характеристикам и надежности, Кд226 диод является одним из наиболее популярных типов диодов. |
Важно учитывать эти основные параметры Кд226 диода при его выборе и использовании в электронных схемах, чтобы обеспечить стабильную и надежную работу устройства
Прямой ток и напряжение Кд226 диода
Прямой ток Кд226 диода – это ток, который может протекать через диод при подключении его анода к положительному потенциалу, а катода – к отрицательному. Величина прямого тока зависит от характеристик диода, таких как диапазон рабочих температур, материал полупроводника и его применение.
Напряжение Кд226 диода – это разница потенциалов между анодом и катодом при протекании прямого тока. Величина этого напряжения также зависит от конкретных характеристик диода и условий его применения. Напряжение диода может быть измерено с помощью специального измерительного прибора – вольтметра.
Применение Кд226 диода обширно и разнообразно. Данный диод используется в системах стабилизации напряжения, защите электронных компонентов от перенапряжения, возбуждении светодиодов, выпрямлении переменного тока и во многих других электронных устройствах. Благодаря своим надежным характеристикам и широкому спектру применения, Кд226 диод нашел свое применение во многих областях, и по-прежнему остается актуальным компонентом электронной техники.
Обратный ток и напряжение Кд226 диода
Обратный ток Кд226 диода (также известный как обратный течеревой ток) это ток, который протекает через диод в обратном направлении, то есть противоположном прямому направлению. Обратный ток обычно очень маленький, но его значение может увеличиваться с ростом обратного напряжения на диоде.
Напряжение Кд226 диода в обратном направлении (также называемое обратным напряжением или пробивным напряжением) это максимальное напряжение, которое диод может выдержать в обратном направлении, не приходя в состояние пробоя. Если превысить это значение, диод может выйти из строя, так как начнется пробой и протекание большого обратного тока.
Знание обратного тока и напряжения Кд226 диода важно для правильного выбора и применения данного прибора в электронных схемах. Например, при проектировании исходя из обратного тока и напряжения, можно выбрать диод с нужными характеристиками и обеспечить его надежную и стабильную работу
Важно учитывать, что значения обратного тока и напряжения Кд226 диода зависят от множества факторов, включая температуру, способность диода к диссипации тепла и качество материала, из которого он изготовлен. Поэтому перед использованием диода необходимо ознакомиться с его техническими характеристиками в даташите или спецификации производителя
Диод КД202в
Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.
Содержит золото — 0,00053 грамм.
Допустимое обратное напряжение (max.) — 70 В
Импульсное напряжение (max.) — 100 В
Обратный ток — 5 А
Импульсный ток — 9 А
Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)
Рабочая частота диода (max.) — 1,2 кГц
t° корпуса диода — 75°C
Вес — 4,62 г
Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Техническая документация к электронным компонентам на русском языке.
Описание
Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 35 кГц. Выпускаются в пластмассовом корпусе с гибкими выводами. Маркируются цветным кольцом со стороны отрицательного вывода (катода): КД226А— оранжевым, КД226Б — красным, КД226В — зеленым, КД226Г —желтым, КД226Д — белым. Масса диода не более 0,5 г.
Пайка выводов диодов допускается не ближе 2 мм от корпуса при температуре не свыше +270 ° С в течение 5 с.
Допускается последовательное (без шунтирования) соединение двух диодов одного типа; при этом суммарное обратное напряжение не должно превышать 2Uобр,макс. При последовательном соединении большего числа диодов рекомендуется применять диоды одного типа и шунтировать каждый диод резистором с любым сопротивлением.
Допускается параллельное соединение диодов при условии, обеспечивающем исключение перегрузок любого параллельно подключенного диода по максимально допустимому прямому току.
При работе диодов на емкостную нагрузку действующее значение тока через диод не должно превышать 1,57 Iпр,ср,макс.

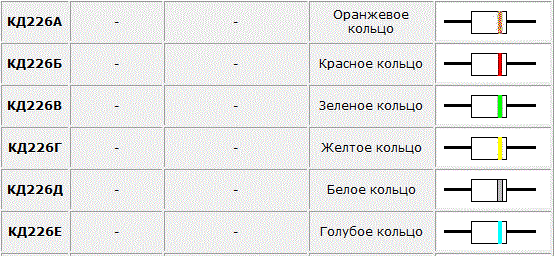

| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Аналог | КД226А | 1N3359, BY259 | ||
| КД226Б | UT3020 | |||
| КД226В | 1N487A | |||
| КД226Г | SDA113E | |||
| КД226Е | SDA113P | |||
| Максимальное постоянное обратное напряжение. | Uo6p max, Uo6p и max | КД226А | 100 | В |
| КД226Б | 200 | |||
| КД226В | 400 | |||
| КД226Г | 600 | |||
| КД226Д | 800 | |||
| КД226Е | 600 | |||
| Максимальный постоянный прямой ток. | Iпp max, Iпp ср max, I*пp и max | КД226А | 1.7 | А |
| КД226Б | 1.7 | |||
| КД226В | 1.7 | |||
| КД226Г | 1.7 | |||
| КД226Д | 1.7 | |||
| КД226Е | 2 | |||
| Максимальная рабочая частота диода | fд max | КД226А | 50 | кГц |
| КД226Б | 50 | |||
| КД226В | 50 | |||
| КД226Г | 50 | |||
| КД226Д | 50 | |||
| КД226Е | 50 | |||
| Постоянное прямое напряжение | Uпр не более (при Iпр, мА) | КД226А | 1.4 (1.7 А) | В |
| КД226Б | 1.4 (1.7 А) | |||
| КД226В | 1.4 (1.7 А) | |||
| КД226Г | 1.4 (1.7 А) | |||
| КД226Д | 1.3 (1 А) | |||
| КД226Е | 1.4 (1.7 А) | |||
| Постоянный обратный ток | Iобр не более (при Uобр, В) | КД226А | 50 (100) | мкА |
| КД226Б | 50 (200) | |||
| КД226В | 50 (400) | |||
| КД226Г | 50 (600) | |||
| КД226Д | 50 (800) | |||
| КД226Е | 10 (600) | |||
| Время обратного восстановления — время переключения диода с за данного прямого тока на задан ное обратное напряжение от мо мента прохождения тока через нулевое значение до момента до стижения обратным током задан ного значения | tвос, обр | КД226А | 0.25 | мкс |
| КД226Б | 0.25 | |||
| КД226В | 0.25 | |||
| КД226Г | 0.25 | |||
| КД226Д | 0.25 | |||
| КД226Е | 0.25 | |||
| Общая емкость | Сд (при Uобр, В) | КД226А | — | пФ |
| КД226Б | — | |||
| КД226В | — | |||
| КД226Г | — | |||
| КД226Д | — | |||
| КД226Е | — |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

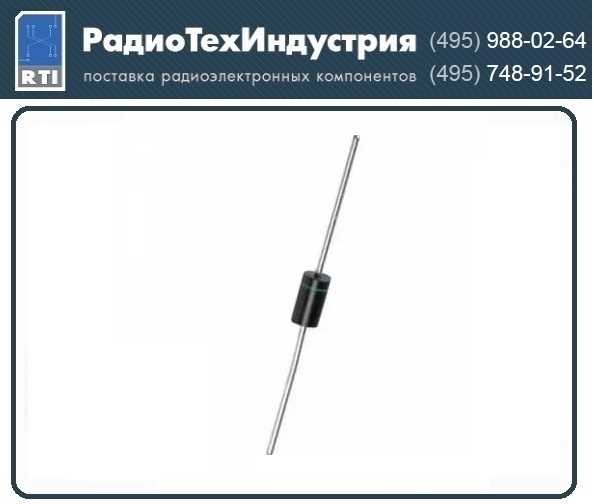

Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 35 кГц. Выпускаются в пластмассовом корпусе с гибкими выводами. Маркируются цветным кольцом со стороны отрицательного вывода (катода): КД226А — оранжевым, КД226Б — красным, КД226В — зеленым, КД226Г — желтым, КД226Д — белым.
Масса диода не более 0,5 г.
Электрические параметры
| Постоянное прямое напряжение при Iпр=1,7 А, не более: | |
| при Т=+25°С | 1,4 В |
| при Т=-40°С | 1,7 В |
| Постоянный обратный ток при Uобр=Uобр.макс, не более: | |
| при Т=+25°С | 50 мкА |
| при Т=+85°С | 400 мкА |
| Время обратного восстановления при Iпр.и=1 А, Iобр.и=1 А и tи=10 мкс, не более | 0,25 мкс |
Предельные эксплуатационные данные
| Постоянное (импульсное) обратное напряжение: | |
| КД226А | 100 В |
| КД226Б | 200 В |
| КД226В | 400 В |
| КД226Г | 600 В |
| КД226Д | 800 В |
| Постоянный (средний) прямой ток 1 : | |
| при Т=—40. +25°С | 1,7 А |
| при Т=+70°С | 1 А |
| при Т=+85°С | 0,75 А |
| Импульсный прямой ток | 10 А |
| Однократный импульс прямого тока при tи≤10 мс (время между импульсами не менее 15 мин) и Iпр.ср≤Iпр.ср.макс | 50 А |
| Температура окружающей среды | —40. +85°С |
Пайка выводов диодов допускается не ближе 2 мм от корпуса при температуре не свыше +270°С в течение 5 с.
Допускается последовательное (без шунтирования) соединение двух диодов одного типа; при этом суммарное обратное напряжение не должно превышать 2 Uобр.макс. При последовательном соединении большего числа диодов рекомендуется применять диоды одного типа и шунтировать каждый диод резистором с любым сопротивлением.
Допускается параллельное соединение диодов при условии, обеспечивающем исключение перегрузок любого параллельно подключенного диода по максимально допустимому прямому току.
При работе диодов на емкостную нагрузку действующее значение тока через диод не должно превышать 1,57 Iпр.ср.макс.
2019 Полупроводниковые приборы: Диоды, Тиристоры, Оптоэлектронные приборы
КД226Г
Диоды КД226Г кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 35 кГц. Выпускаются в пластмассовом корпусе с гибкими выводами. Маркируются цветным кольцом со стороны отрицательного вывода (катода): — КД226А — оранжевым, — КД226Б — красным, — КД226В — зеленым, — КД226Г — желтым, — КД226Д — белым. Масса диода не более 0,5 г. Диоды соответствуют техническим условиям АА0.336.543 ТУ.
Основные технические характеристики диода КД226Г: • Uoбp max — Максимальное постоянное обратное напряжение: 600 В; • Inp max — Максимальный прямой ток: 1,7 А; • fд — Рабочая частота диода: 50 кГц; • Unp — Постоянное прямое напряжение: не более 1,4 В при Inp 1,7 А; • Ioбp — Постоянный обратный ток: не более 50 мкА при Uoбp 600 В; • tвoc обр — Время обратного восстановления: 0,25 мкс
Технические характеристики
Предельные эксплуатационные характеристики для Д226Б являются основными при проектировании схем. Если они будут превышены, даже на короткий промежуток времени, то устройство может выйти из строя.
обратное напряжение (амплитудное):
- — при температуре от -60 ОС до +50 ОС – 400 В;
- — при температуре +80 ОС – 300 В;
средний выпрямленный ток, не более:
- — при температуре от -60 ОС до +50 ОС – 300 мА;
- — при температуре +80 ОС – 200 мА;
Остальные параметры:
- диапазон рабочей температуры окружающей среды – от -60 ОС до +80 ОС;
- относительная влажность при +40 ОС – до 98%;
- постоянные и ударные ускорения – до 150 g;
- вибрационные ускорения в диапазоне частот 20 – 600 Гц – до 10 g;
- гарантийная наработка, не менее 5000 ч.
Возможности Д226Б также зависят и от электрических параметров. Их значения зависят от температуры, при которой проводились измерения. Для рассматриваемого диода они равны:
- постоянное прямое напряжение при температуре от +20 ОС до +80 ОС – 1 В;
- средний обратный ток, не более:
- — при температуре от -20 ОС до +60 ОС – 100 мА;
- — при температуре +80 ОС – 300 мА;
Применение Кд226 диода
1. Источник питания
Благодаря низкому напряжению падения на переходе и высокому току пробоя, Кд226 диод может быть использован в источнике питания для стабилизации напряжения. Он может быть использован в схемах питания различных электронных устройств, таких как радиоприемники, телевизоры и компьютеры.
2. Ограничитель напряжения
Кд226 диод может быть использован для ограничения напряжения в электронных схемах. Он предотвращает повреждение компонентов от избыточного напряжения и обеспечивает стабильность работы системы.
3. Генератор сигнала
Кд226 диод может быть использован в генераторах сигналов, в основном в виде переключающего элемента. Он обеспечивает высокую частоту переключения и низкое время задержки, что позволяет генерировать высокочастотные сигналы.
4. Детектор сигнала
Благодаря своим отличным свойствам прямого и обратного пробоя, Кд226 диод может быть использован в качестве детектора сигнала в радиоприемниках и других радиоустройствах. Он преобразует переменный сигнал в постоянный, что позволяет извлекать информацию из сигнала.
Кд226 диод является надежным и универсальным прибором, который находит применение во многих областях электроники.
Применение в источниках электропитания
Кд226 диод может использоваться в различных источниках электропитания, благодаря своим основным характеристикам и параметрам.
Одним из основных преимуществ Кд226 диода в источниках электропитания является его высокая эффективность. Диод обладает низким падением напряжения на переходе, что позволяет снизить потери энергии и повысить КПД источника.
Кд226 диод также обладает высокой надежностью и долговечностью. Он способен выдерживать высокие токи и температуры, что делает его идеальным для использования в источниках электропитания, где нагрузка может быть переменной и требовательной.
Диод обладает быстрым временем коммутации, что позволяет ему быстро переключаться и реагировать на изменения нагрузки
Это особенно важно для источников электропитания, которые должны обеспечивать стабильное напряжение и ток в любых условиях.
Другим преимуществом Кд226 диода является его маленький размер и компактность. Он может быть легко встроен в конструкцию источника электропитания без занимаемости большого пространства.
В целом, Кд226 диод имеет широкое применение в источниках электропитания благодаря своим основным параметрам и характеристикам. Он может использоваться в различных устройствах, включая блоки питания для компьютеров, электронику, преобразователи и т.д.
Использование в схемах сигнальных усилителей
Основной параметр Кд226 диода, который используется в схемах сигнальных усилителей, это его высокая скорость переключения. Благодаря этой характеристике, диод может мгновенно реагировать на изменения сигнала и передавать его усилителю без задержек.
Еще одной важной особенностью Кд226 диода является его низкое окончательное сопротивление. Это позволяет диоду эффективно передавать сигнал усилителю и минимизировать потери на преобразовании сигнала
Кд226 диод также имеет высокую точность совпадения параметров между различными экземплярами, что делает его идеальным для работы в паре или в мостовой схеме
В схемах сигнальных усилителей, где необходимо точное соответствие параметров, это особенно важно для получения качественного усиления
Использование Кд226 диода в схемах сигнальных усилителей позволяет повысить качество усиленного сигнала, улучшить его частотные характеристики и минимизировать искажения. Благодаря своим особым характеристикам и параметрам, Кд226 диод является популярным выбором для профессиональных аудиоустройств и других приборов, требующих точного и надежного усиления сигналов.
