П 193м полевой телефонный коммутатор схема

Основные технические характеристики полевого телефонного коммутатора П-193М

• Время развёртывания: 6 минут
• Дальность приёма сигналов вызова по абонентским линиям:
  • кабель П-275 — от 10 до 12 км
  • кабель П-274 — от 20 до 25 км
• Общий вес комплекта — 22 кг. Из них
  • коммутатор — 13 кг
  • ЛЩ и вводный кабель — 9 кг
• Габаритные размеры: 312 х 173 х 234 мм
• Электропитание: от батареи типа ГБ-10-У-1,3 А (напряжение 9 В)
• Затухания:
  • Вносимое коммутатором в разговорную цепь двух абонентов — не более 0,1 Нп (частота 800 Гц)
  • Переходное между двумя любыми разговорными цепями коммутатора — не менее 9 Нп (частота 800 Гц)
  • Перекрываемое — до 43,4 дБ (5 Нп)
• Температура эксплуатации от -40 до +50°С при относительной влажности окружающей среды до 80%, а также до 98% и температуре до +30° С.
• Эксплуатационное хранение и транспортировка в свернутом виде комплекта коммутатора допускаются при температурах от -50 до +50 С.

Эксплуатация[править | править код]

При посылке вызова открывается номер вызывающего абонента и работает звонок, если он подключен. Телефонист нажимает на опросно-вызывную кнопку, закрывает дверцу клапана и опрашивает абонента. Абонент должен заказать требуемый номер, а телефонист подтверждает заказ и нажимает на опросно-вызывную кнопку требуемого абонента (ранее нажатая кнопка автоматически возвращается в исходное положение). Посылка вызова осуществляется вращением ручки индуктора. Услышав вызываемого абонента, сигналом «Говорите» телефонист предупреждает его и вставляет штепсель в нужное гнездо.

Убедившись, что абоненты слышат друг друга, телефонист нажатием на рычаг возврата отключает приборы своего рабочего места (его телефон подключён параллельно к разговорной цепи абонентов). По окончании разговора абонент отправляет сигнал отбоя, который приходит на отбойно-вызывной клапан того абонентского комплекта, в котором гнездо не задействовано (второй клапан отключен). Получив сигнал отбоя, телефонист нажимает на опросно-вызывную кнопку комплекта, в котором открылась дверца клапана, и произвести разъединение.

Соединительные линии от радиостанций могут подключаться к абонентским комплектам. Соблюдение полярности при подключении необходимо, чтобы радиостанция изначально работала на приём. При нажатии на разговорный клапан срабатывает коммутационное реле, и радиостанция переходит на передачу. При отпускании клапана цепь разрывается и радиостанция переходит на прием. По требованию абонента телефонист может соединить его аппарат с радиостанцией.

Возможно циркулярное (одновременное) соединение 10 абонентов: телефонист должен вызвать раздельно каждого абонента и вставить шнуры в гнездо. Абонентские линии соединяются параллельно, и когда один из абонентов говорит, остальные его слышат. При установке на телефонной станции двух коммутаторов они размещаются один на другом и соединяют зажимы друг друга между собой. Это повышает ёмкость станции до 20 абонентов, а микротелефонная трубка подключается только к одному из них. Обслуживание осуществляет один телефонист. Абоненты одного коммутатора соединяются с абонентами другого обычным способом.

Обслуживание коммутатора.

К линейным зажимам 1 и 2 подключены
телефонные аппараты абонентов коммутатора.

Прием вызова от абонента МБ

Абонент посылает на телефонную станцию
вызов, вращая ручку индуктора ТА-57. На
лицевой панели коммутатора откидывается
дверка ОВК(отбойно-вызывного клапана).

Опрос абонента МБ

При получении сигнала вызова дежурный
телефонист нажимает опросно-вызывную
кнопку (ОВК) данного абонентского
комплекта и произносит в микрофон МТ
трубки (РК нажат) позывной телефонной
станции и личный номер.

Пример: «Я Марс- 21.Слушаю Вас».

При этом закрывается дверка ОВК.

Абонент производит заказ на соединение
с другими абонентами.

Пример: «Я Волга-1.Соедините с Днепром
— 3».

Вызов абонента МБ и соединение абонентов
для разговора между собой

Получив заказ, телефонист отвечает: »
Есть, соединяю», нажимает опросно-вызывную
кнопку абонентского комплекта требуемого
абонента и вращает ручку индуктора
коммутатора.

Услышав ответ вызываемого абонента,
телефонист предупреждает его о соединении:

Пример: » Я-Марс21.Будете говорить с
Волгой-1″.

После чего соединяет абонентов между
и произносит: «Говорите!».

Убедившись в прохождении разговора,
телефонист отключает приборы рабочего
места нажатием кнопки «СБРОС» ОВК.

При этом опросно-вызывная кнопка
возвращается в исходное положение.

Контроль прохождения разговора

Для контроля разговора между абонентами
телефонист должен, нажимает ОBK занятого
абонентского комплекта, убедиться в
прохождении разговора.

Прием сигналов отбоя от абонентов МБ

Закончив разговор, один из абонентов
посылает на коммутатор сигнал отбоя
вращением ручки индуктора ТА-57.

При этом откидывается дверка ОВК отбоя
того АК, ОВШ которого был задействован
в данном соединении.

Телефонист, получив сигнал отбой,
подключается к разговорной цепи абонентов
нажав ОBK любого из комплектов, участвовавших
в соединении и произносит: » ГОВОРИТЕ?»

Убедившись в окончании разговора,
телефонист нажимает кнопку «СБРОС»
ОBK.

При этом кнопка ОBK возвращаются в
исходное положение.

Установление циркулярного соединения
абонентов

Получив заказ на циркулярное
соединение, например абонента № 1 с
абонентами № 2, 3, 4, телефонист, пользуясь
опросно-вызывными кнопками и приборами
рабочего места, поочередно вызывает
абонентов № 2, 3, 4 и предупреждает их о
предстоящем циркулярном разговоре.
После этого телефонист соединяет их:
штепсель шнура абонентского комплекта
№ 1 вставляет в гнездо абонентского
комплекта № 2, штепсель шнура комплекта
№ 2—в гнездо комплекта № 3, штепсель
шнура комплекта № 3 — в гнездо комплекта
№ 4.

Подключив всех абонентов, телефонист
произносит «Говорите циркулярно с
….»

Описание телефонного коммутатора П-193М

Корпус коммутатора П-193М представляет собой металлический ящик с передней (закрывает лицевую панель коммутатора) и верхней дверцами и защищает детали и монтаж коммутатора от механических повреждений и попадания грязи.

Передняя дверца шарнирно соединяется с нижней стенкой корпуса. В нерабочем положении запирается двумя откидными запорами, в рабочим — открывается и при размещении на столе подвёртывается под основание.

Верхняя дверца шарнирно соединяется с верхней стенкой корпуса и закрывает доступ к микротелефонной трубке, панели с линейными зажимами и 30-контактной колодке.
На боковых стенках есть вырезы, служащие для ввода абонентских линий и кабеля и закрывающиеся поворотными заслонками.

Коммутатор может подвешиваться на стену с помощью четырёх выдвижных планок-крючков на задней стенке корпуса.
К петлям на боковых стенках корпуса крепится ремень для переноски.

Описание прибора

Корпус

Корпус коммутатора П-193М представляет собой металлический ящик с передней (закрывает лицевую панель коммутатора) и верхней дверцами и защищает детали и монтаж коммутатора от механических повреждений и попадания грязи.

• Передняя дверца шарнирно соединяется с нижней стенкой корпуса. В нерабочем положении запирается двумя откидными запорами, в рабочим — открывается и при размещении на столе подвёртывается под основание.
• Верхняя дверца шарнирно соединяется с верхней стенкой корпуса и закрывает доступ к микротелефонной трубке, панели с линейными зажимами и 30-контактной колодке.

На боковых стенках есть вырезы, служащие для ввода абонентских линий и кабеля и закрывающиеся поворотными заслонками.

Коммутатор может подвешиваться на стену с помощью четырёх выдвижных планок-крючков на задней стенке корпуса. К петлям на боковых стенках корпуса крепится ремень для переноски. Ручка коммутатора (складывающаяся, съёмная) находится на правой боковой стенке.

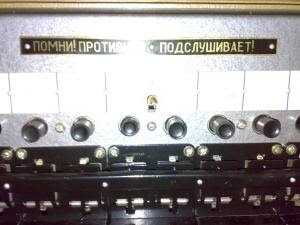

Лицевая панель

На лицевой панели расположены:

• планка с предупреждением «Помни, противник подслушивает!»
• планка для записи позывных абонентов
• опросно-вызывные кнопки, обеспечивающие опрос абонентов, посылку вызова и контроль за прохождением разговора с коммутатора
• рычаг возврата кнопок в исходное положение
• отбойно-вызывные клапаны для приема и фиксации сигналов, вызова и отбоя
• подвижная шторка для закрепления дверцы клапанов при транспортировке коммутатора
• соединительные гнезда
• дверца с холостыми гнездами, прикрывающая поддон (служит для укладки соединительных шнуров со штепселями и ЗИП)

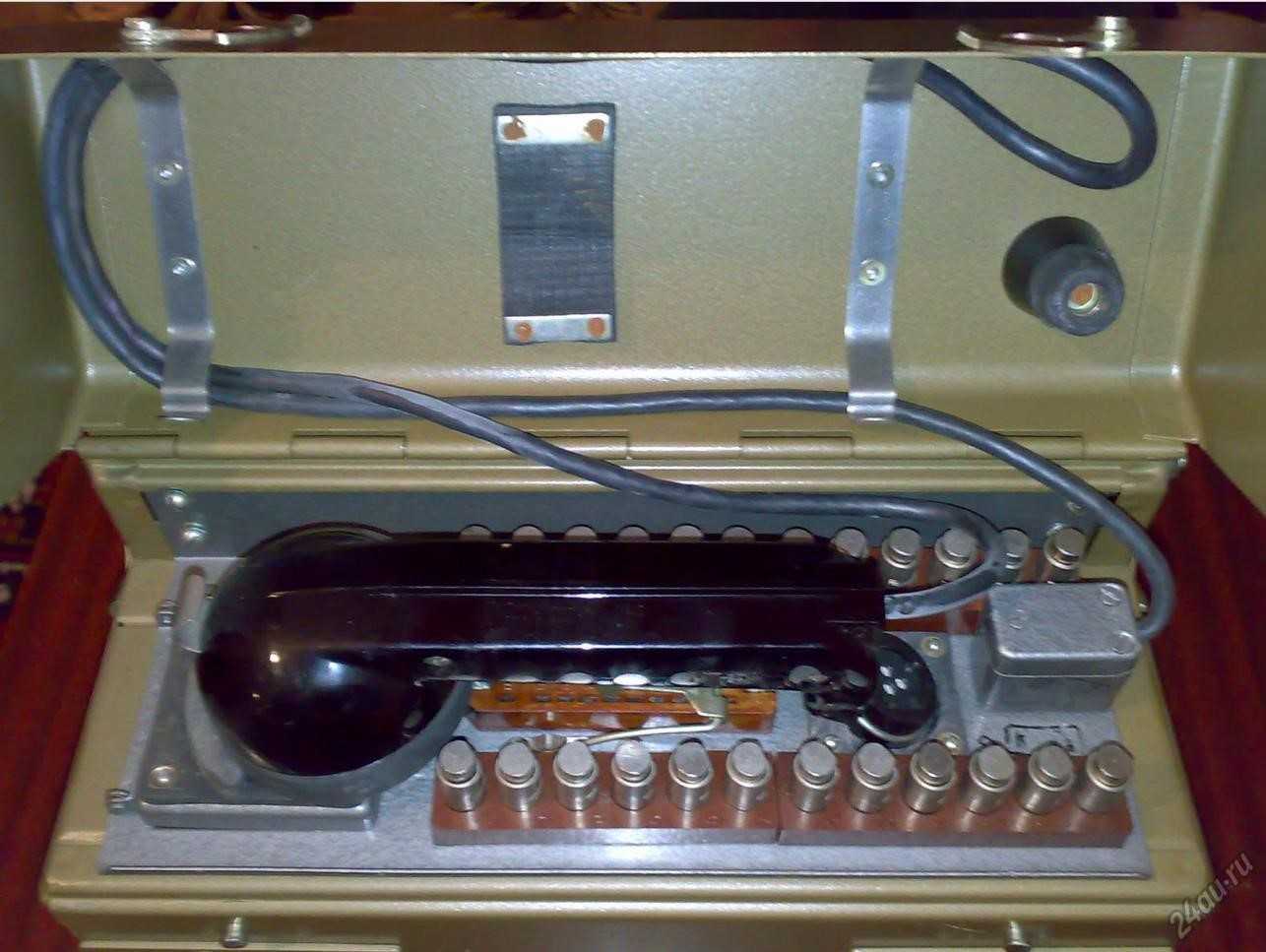

Верхняя панель

На верхней панели расположены:

• 10 пар линейных зажимов для подключений абонентских линий
• 2 зажима типа «С» для совместной работы двух коммутаторов или подключения ТА-57 в случае выхода из строя приборов рабочего места телефониста
• зажим ЗВ для подключения внешнего сигнального звонка постоянного тока с батареей (второй провод от батареи звонка подключается к зажиму «Земля»)
• 5-контактная соединительная колодка для включения колодки шнура и микротелефонной трубки
• 30-контактная соединительная колодка для включения колодки соедини тельного кабеля от линейного щитка при подключении абонентских линий через
• Отсек с крышкой для батареи питания усилителя

Конденсаторы

Конденсаторы, содержащие драгметаллы:

• Конденсаторы керамические монолитные следующих серий: КМ3, КМ4, КМ5, + КМ6, К10-17, К10-26, К10-48.
• Конденсаторы в пластиковом корпусе: К10-17, К10-23, К10-28, К10-43, К10-46, К10-47.
• Конденсаторы КМ5 группы Н30 зелёного цвета- это конденсаторы, на которых чётко написано «Н30».
• Советские бескорпусные конденсаторы покупаем всех размеров, импорт не подмешивать, сразу видно.
• Импортные бескорпусные конденсаторы в настоящее время не принимаем.
• Конденсаторы импортные, определённых марок (смотрите в фотокаталоге).
• Конденсаторы танталовые следующих серий: К52-9, ЭТ, ЭТН, К53-1, К53-7, К53-16, К53-18, К53-28.
• Конденсаторы К50-6, К50-12, К53-4, К53-14, К53-21, К71-7, К73п-2, К73-3, К73-9, К78-2 и подобные не подходят, такие не покупаем.
• Конденсаторы серебряно-танталовые: К52-1, К52-2, К52-5, К52-7, ЭТО-1, ЭТО-2.
• Ёмкостные сборки Б-18, Б-20, проходные фильтры Б-23, линии задержки МЛЗ, микромодули, ГИС.

Й учебный вопрос: «Назначение, ТТД, возможности, состав комплекта и общее устройство коммутатора П-193М2»

Полевой телефонный коммутатор П-193М2 системы МБ с индукторным вызовом емкостью на 10 номеров предназначен для обеспечения внутренней телефонной связи и связи с удаленными абонентами.

Коммутатор предназначен для работы в диапазоне температур от –40 до +50° С при относительной влажности не выше 98%.

Коммутатор обеспечивает подключение:

· восьми 2-х-проводных полевых кабельных линий с аппаратами МБ;

· двух 2-х-проводных линий с аппаратами или 2-х соединительных линий для связи со станциями ЦБ или АТС.

Схема коммутатора обеспечивает:

· телефонную связь между абонентами МБ;

· телефонную связь между абонентами МБ и станций ЦБ или АТС по 2-м соединительным линиям;

· переключение режима работы СЛ для работы с аппаратами МБ;

· циркулярное соединение до 10 абонентов;

· установление соединения между четырьмя парами абонентов одновременно;

· дистанционное управление радиостанциями;

· спаренную работу с аналогичным коммутатором;

· прием вызова от абонентов, опрос абонентов, посылку им вызова, соединение и отбой абонентов;

· контроль разговора соединенных абонентов;

· набор номера абонента станции АТС;

· оптическую и акустическую сигнализацию приема вызова;

· оптическую сигнализацию приема отбоя;

· возможность дублирования разговорных приборов рабочего места оператора внешним телефонным аппаратом системы МБ.

Питание усилителя осуществляется напряжением 9 в.

Разговорные приборы рабочего места коммутатора обеспечивают удовлетворительную разборчивость речи на расстояние до 38 км.

Срабатывание приемников вызова, приемников отбоя, а также занятие (посылка вызова) станций АТС или ЦБ обеспечивается через линию, эквивалентную кабелю П-274М не менее:

· по абонентским линиям – 19 км.; по соединительным линиям — 7,5 км.

Масса составных частей коммутатора составляет:

— щитка линейного (002) – 2,2 кг;

— общая масса ( без ГБ) – варианта Б – 16 кг.

№	Наименование	Кол-во
Коммутатор П-193М2, в который входят:
Коммутатор
Щиток линейный
Сумка
Чехол
Батарея галетная ГБ 10У-1,3
Кабель

На передней панели коммутатора расположены следущие органы управления и сигнализации:

Эксплуатация

При посылке вызова открывается номер вызывающего абонента и работает звонок, если он подключен. Телефонист нажимает на опросно-вызывную кнопку, закрывает дверцу клапана и опрашивает абонента. Абонент должен заказать требуемый номер, а телефонист подтверждает заказ и нажимает на опросно-вызывную кнопку требуемого абонента (ранее нажатая кнопка автоматически возвращается в исходное положение). Посылка вызова осуществляется вращением ручки индуктора. Услышав вызываемого абонента, сигналом «Говорите» телефонист предупреждает его и вставляет штепсель в нужное гнездо.

Убедившись, что абоненты слышат друг друга, телефонист нажатием на рычаг возврата отключает приборы своего рабочего места (его телефон подключён параллельно к разговорной цепи абонентов). По окончании разговора абонент отправляет сигнал отбоя, который приходит на отбойно-вызывной клапан того абонентского комплекта, в котором гнездо не задействовано (второй клапан отключен). Получив сигнал отбоя, телефонист нажимает на опросно-вызывную кнопку комплекта, в котором открылась дверца клапана, и произвести разъединение.

Соединительные линии от радиостанций могут подключаться к абонентским комплектам. Соблюдение полярности при подключении необходимо, чтобы радиостанция изначально работала на приём. При нажатии на разговорный клапан срабатывает коммутационное реле, и радиостанция переходит на передачу. При отпускании клапана цепь разрывается и радиостанция переходит на прием. По требованию абонента телефонист может соединить его аппарат с радиостанцией.

Возможно циркулярное (одновременное) соединение 10 абонентов: телефонист должен вызвать раздельно каждого абонента и вставить шнуры в гнездо. Абонентские линии соединяются параллельно, и когда один из абонентов говорит, остальные его слышат. При установке на телефонной станции двух коммутаторов они размещаются один на другом и соединяют зажимы друг друга между собой. Это повышает ёмкость станции до 20 абонентов, а микротелефонная трубка подключается только к одному из них. Обслуживание осуществляет один телефонист. Абоненты одного коммутатора соединяются с абонентами другого обычным способом.

Лампы генераторные серий ГИ, ГМИ, ГС, ГУ

Лампы, содержащие драгметаллы.

• ГС-23Б, ГС-36Б, ГИ-19Б, ГМИ-2Б, ГМИ-4Б, ГМИ-5, ГМИ-6, ГМИ-6-1, ГМИ-7, ГМИ-7-1, ГМИ-10, ГМИ-11, ГМИ-14Б, ГМИ-19Б, ГМИ-21-1, ГМИ-24Б, ГМИ-26Б, ГМИ-27А, ГМИ-27Б, ГМИ-32Б, ГМИ-32Б1, ГМИ-38, ГМИ-42Б, ГМИ-83В, ГМИ-89, ГМИ-90
• ГУ-19-1, ГУ-29, ГУ-34Б, ГУ-34Б1, ГУ-43А, ГУ-43Б, ГУ-50, ГУ-70Б, ГУ-71, ГУ-72, ГУ-73Б, ГУ-73П, ГУ-74Б, ГУ-78Б, ГУ-84Б
• ГКД1-600/5, ТГИ1-2500/50, ТГИ1-2000/35, ЛИ-604 К-1, ЛИ-705, ЛИ-702-1, ЛИ-703, 5МГЦ резонатор, Кварц К3, Разрядник РР-7, Клистрон К-12, Клистрон К-351, Клистрон К-352
• Генераторные лампы покупаем до 01.1991 года выпуска. На цену ламп влияет наличие знака «ромб» и ряд других факторов.
• Радиолампы от телевизоров СССР без упаковки и б/у радиолампы не покупаем. Более подробно на странице «Лампы».

Эксплуатация

При посылке вызова открывается номер вызывающего абонента и работает звонок, если он подключен. Телефонист нажимает на опросно-вызывную кнопку, закрывает дверцу клапана и опрашивает абонента. Абонент должен заказать требуемый номер, а телефонист подтверждает заказ и нажимает на опросно-вызывную кнопку требуемого абонента (ранее нажатая кнопка автоматически возвращается в исходное положение). Посылка вызова осуществляется вращением ручки индуктора. Услышав вызываемого абонента, сигналом «Говорите» телефонист предупреждает его и вставляет штепсель в нужное гнездо.

Убедившись, что абоненты слышат друг друга, телефонист нажатием на рычаг возврата отключает приборы своего рабочего места (его телефон подключён параллельно к разговорной цепи абонентов). По окончании разговора абонент отправляет сигнал отбоя, который приходит на отбойно-вызывной клапан того абонентского комплекта, в котором гнездо не задействовано (второй клапан отключен). Получив сигнал отбоя, телефонист нажимает на опросно-вызывную кнопку комплекта, в котором открылась дверца клапана, и произвести разъединение.

Соединительные линии от радиостанций могут подключаться к абонентским комплектам. Соблюдение полярности при подключении необходимо, чтобы радиостанция изначально работала на приём. При нажатии на разговорный клапан срабатывает коммутационное реле, и радиостанция переходит на передачу. При отпускании клапана цепь разрывается и радиостанция переходит на прием. По требованию абонента телефонист может соединить его аппарат с радиостанцией.

Возможно циркулярное (одновременное) соединение 10 абонентов: телефонист должен вызвать раздельно каждого абонента и вставить шнуры в гнездо. Абонентские линии соединяются параллельно, и когда один из абонентов говорит, остальные его слышат. При установке на телефонной станции двух коммутаторов они размещаются один на другом и соединяют зажимы друг друга между собой. Это повышает ёмкость станции до 20 абонентов, а микротелефонная трубка подключается только к одному из них. Обслуживание осуществляет один телефонист. Абоненты одного коммутатора соединяются с абонентами другого обычным способом.

Эксплуатация телефонного коммутатора П-193М

Для посылки вызова абонент 1 поворачивает ручку индуктора на телефоне. Дверца ОВК (отбойно-вызывного клапана) открывается и виден номер вызывающего абонента. И сработает звонок, если он подключен.

При получении сигнала вызова телефонист нажимает на соответствующую опросно-вызывную кнопку данного абонентского комплекта и, нажимая на разговорный клапан РК микротелефонной трубки, отвечает, называя позывной своей станции (например, «Я Марс- 21. Слушаю Вас»). Одновременно телефонист закрывает дверцу ОВК (тем самым выключая вызов).
Абонент должен заказать требуемый номер (например, «Я Волга-1. Соедините с Днепром-З»), а телефонист подтверждает заказ и нажимает на опросно-вызывную кнопку требуемого абонента (ранее нажатая кнопка возвращается в исходное положение). Посылка самого вызова осуществляется вращением ручки индуктора коммутатора.
Услышав вызываемого абонента телефонист предупреждает его о соединении (например, «Я-Марс21. Будете говорить с Волгой-1») И вставляет штепсель в нужное гнездо (например, штепсель 1 абонента (который вызывает) ставится в гнездо 2 абонента, которому посылается вызов), тем самым соединения абонентов на время разговора. При этом телефонист уведомляет об этом абонентов произнося «Говорите!».
Убедившись, что абоненты слышат друг друга, телефонист отключает приборы рабочего места нажатием кнопки «СБРОС» ОВК. При этом опросно-вызывная кнопка возвращается в исходное положение.

Для контроля за прохождением разговора между абонентами телефонист нажимает ОВК одного из соединенных абонентского комплекта. При этом приборы рабочего места коммутатора через контакты нажатой кнопки подключаются параллельно разговорной цепи абонентов без нарушения связи между ними.
При контроле за прохождением разговора телефонист не нажимает на РК на микротелефонной трубке и питание на усилитель не подает.

По окончании разговора один из абонентов посылает на коммутатор сигнал отбоя вращением ручки индуктора полевого телефона. При этом откидывается дверка ОВК отбоя того абонентского комплекта, шнурами которого произведено соединение. При посылке сигнала отбоя или повторного вызова абонент 1 вращает ручку индуктора телефонного аппарата.

Телефонист, получив сигнал отбой, подключается к разговорной цепи абонентов нажав ОBK любого из комплектов. Убедившись в окончании разговора, телефонист вынимает штепсель шнура, вставляет штепсель шнура в соответствующее холостое гнездо, нажатием на «СБРОС» ОBK возвращает кнопку 1 в исходное положение и рукой закрывает дверцу ОВК.

Соединительные линии от радиостанций могут подключаться к абонентским комплектам. Соблюдение полярности при подключении необходимо, чтобы радиостанция изначально работала на приём. При нажатии на разговорный клапан срабатывает коммутационное реле, и радиостанция переходит на передачу. При отпускании клапана цепь разрывается и радиостанция переходит на прием. По требованию абонента телефонист может соединить его аппарат с радиостанцией.

Возможно циркулярное (одновременное) соединение до 10 абонентов. Получив заказ на циркулярное соединение, например абонента №1 с абонентами №2, 3, 4 телефонист, пользуясь опросно — вызывными кнопками и приборами рабочего места, поочередно вызывает абонентов 2, 3, 4 и предупреждает их о предстоящем циркулярном разговоре. После этого телефонист соединяет их: штепсель шнура АК1 вставляет в Гн.2, штепсель шнура АК2 вставляет в Гн.3, штепсель шнура АК3 вставляет в Гн.4.
В итоге абонентские линии соединяются параллельно, и когда один из абонентов говорит, остальные его слышат.
Сигнал отбоя будет приниматься на ОВК 1 абонента.

Эксплуатация

При посылке вызова открывается номер вызывающего абонента и работает звонок, если он подключен. Телефонист нажимает на опросно-вызывную кнопку, закрывает дверцу клапана и опрашивает абонента. Абонент должен заказать требуемый номер, а телефонист подтверждает заказ и нажимает на опросно-вызывную кнопку требуемого абонента (ранее нажатая кнопка автоматически возвращается в исходное положение). Посылка вызова осуществляется вращением ручки индуктора. Услышав вызываемого абонента, сигналом «Говорите» телефонист предупреждает его и вставляет штепсель в нужное гнездо.

Убедившись, что абоненты слышат друг друга, телефонист нажатием на рычаг возврата отключает приборы своего рабочего места (его телефон подключён параллельно к разговорной цепи абонентов). По окончании разговора абонент отправляет сигнал отбоя, который приходит на отбойно-вызывной клапан того абонентского комплекта, в котором гнездо не задействовано (второй клапан отключен). Получив сигнал отбоя, телефонист нажимает на опросно-вызывную кнопку комплекта, в котором открылась дверца клапана, и произвести разъединение.

Соединительные линии от радиостанций могут подключаться к абонентским комплектам. Соблюдение полярности при подключении необходимо, чтобы радиостанция изначально работала на приём. При нажатии на разговорный клапан срабатывает коммутационное реле, и радиостанция переходит на передачу. При отпускании клапана цепь разрывается и радиостанция переходит на прием. По требованию абонента телефонист может соединить его аппарат с радиостанцией.

Возможно циркулярное (одновременное) соединение 10 абонентов: телефонист должен вызвать раздельно каждого абонента и вставить шнуры в гнездо. Абонентские линии соединяются параллельно, и когда один из абонентов говорит, остальные его слышат. При установке на телефонной станции двух коммутаторов они размещаются один на другом и соединяют зажимы друг друга между собой. Это повышает ёмкость станции до 20 абонентов, а микротелефонная трубка подключается только к одному из них. Обслуживание осуществляет один телефонист. Абоненты одного коммутатора соединяются с абонентами другого обычным способом.

Потенциометры

Потенциометры, содержащие драгметаллы.

• ППМЛ-М, ППМЛ-И, ППМЛ-ИМ, ППМЛ-Ф, ППМФ-М, ППБЛ-В, РПП, ПТП-1, ПТП-2, ПТП-5, ПЛП-1, ПЛП-2.
• Некоторые потенциометры не подходят для продажи, так как внутри проволока встречается из нихрома или манганина.

Реле отечественного и импортного производства, содержащие драгметаллы.

• РЭС7, РЭС8, РЭС9, РЭС10, РЭС14, РЭС15, РЭС22, РЭС32, РЭС34, РЭС37, РЭС48, РЭС78.
• РП3, РП4, РП5, РП7, РПС3, РПС4, РПС5, РПС7, РПС11, РПС15, РПС18, РПС20, РПС24, РПС32, РПС34, РПС36.
• ДП12, РКН, РКНМ, РКМ-1, РКМ-1Т, РКМ-П, РЭК43, РЭН-33, ТРА, ТРВ, ТРЛ, ТРМ, ТРН, ТРП, ТРТ, РТН, ТРСМ-1, ТРСМ-2, РВМУ-1, РКП Е-506, СК-594, РВ-5А, РТС-5.
• Перечисленные реле подходят не все, а только с определёнными паспортами и до определённого месяца и года выпуска.
• Реле РЭС-6, РЭС-22, РЭС-32 с белыми контактами в целом виде не подходят для продажи, снимайте алюминиевый корпус (крышку) и проверяйте цвет контактов. Если белые, то делайте срезку контактов.
• Реле РЭС-22, РЭС-32 в целом виде покупаем только с жёлтыми контактами. Срезку контактов не надо делать, присылайте или привозите реле с целыми корпусами, так как на корпусе находится маркировка. А это, в свою очередь, напрямую влияет на цену реле.
• Реле РЭС-9 с паспортами 00 01 и 200 стоят 2 рубля/ед..
• У реле РЭС-10 при демонтаже должны быть сохранены внешние выводы (ноги). Без выводов данное реле существенно дешевле.
• Реле РЭС-47, РЭС-49, РЭС-60 в целом виде покупаем на вес, отправлять Почтой России не особо рентабельно. Возможно разобрать данные реле на жёлтые контакты-пластинки и в таком виде отправлять. Цена в этом случае будет высокой.

Извлечением драгметаллов (аффинаж) занимаются только уполномоченные специализированные организации – аффинажные заводы, которые имеют соответствующие лицензии и необходимое оборудование для того чтобы проводить необходимые технологические операции без вреда для окружающей среды. Мы настоятельно не рекомендуем вам пытаться самостоятельно извлекать драгметаллы из радиодеталей, катализаторов и проч., т.к. во-первых это запрещено законом, а во-вторых – не безопасно для вашей жизни и здоровья. На нашем сайте Вы можете ознакомиться с содержанием драгметаллов в радиодеталях и различном оборудовании. В радиодеталях и приборах производства СССР содержатся такие элементы как Золото Au, Серебро Ag, Платина Pt, Палладий Pd, Тантал Ta, реже Родий Rh и Иридий Ir в основном в виде сплавов. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую ценность

В связи с этим очень важно чтобы вышедшее из строя оборудование проходило утилизацию в соответствие с законом, т.к. тем самым обеспечивается возврат драгметаллов государству и не наносится непоправимый вред окружающей среде

Телевизор импортный содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.

Обращаем ваше внимание, что часто реальное содержание драгметаллов в радиодеталях на 10-25% отличается от справочного в меньшую сторону!

Содержание драгметаллов указанно в граммах.

Описание прибора[править | править код]

Корпусправить | править код

Корпус коммутатора П-193М представляет собой металлический ящик с передней (закрывает лицевую панель коммутатора) и верхней дверцами и защищает детали и монтаж коммутатора от механических повреждений и попадания грязи.

• Передняя дверца шарнирно соединяется с нижней стенкой корпуса. В нерабочем положении запирается двумя откидными запорами, в рабочим — открывается и при размещении на столе подвёртывается под основание.
• Верхняя дверца шарнирно соединяется с верхней стенкой корпуса и закрывает доступ к микротелефонной трубке, панели с линейными зажимами и 30-контактной колодке.

На боковых стенках есть вырезы, служащие для ввода абонентских линий и кабеля и закрывающиеся поворотными заслонками.

Коммутатор может подвешиваться на стену с помощью четырёх выдвижных планок-крючков на задней стенке корпуса. К петлям на боковых стенках корпуса крепится ремень для переноски. Ручка коммутатора (складывающаяся, съёмная) находится на правой боковой стенке.

Лицевая панельправить | править код

На лицевой панели расположены:

• планка с предупреждением «Помни, противник подслушивает!»
• планка для записи позывных абонентов
• опросно-вызывные кнопки, обеспечивающие опрос абонентов, посылку вызова и контроль за прохождением разговора с коммутатора
• рычаг возврата кнопок в исходное положение
• отбойно-вызывные клапаны для приема и фиксации сигналов, вызова и отбоя
• подвижная шторка для закрепления дверцы клапанов при транспортировке коммутатора
• соединительные гнезда
• дверца с холостыми гнездами, прикрывающая поддон (служит для укладки соединительных шнуров со штепселями и ЗИП)

Верхняя панельправить | править код

На верхней панели расположены:

• 10 пар линейных зажимов для подключений абонентских линий
• 2 зажима типа «С» для совместной работы двух коммутаторов или подключения ТА-57 в случае выхода из строя приборов рабочего места телефониста
• зажим ЗВ для подключения внешнего сигнального звонка постоянного тока с батареей (второй провод от батареи звонка подключается к зажиму «Земля»)
• 5-контактная соединительная колодка для включения колодки шнура и микротелефонной трубки
• 30-контактная соединительная колодка для включения колодки соедини тельного кабеля от линейного щитка при подключении абонентских линий через
• Отсек с крышкой для батареи питания усилителя
