Описание структуры и функционирование

Структурная схема программируемого периферийного адаптера представлена на рис. 1.

Структурная схема программируемого периферийного адаптера КР580ВВ55

ППА структурно разбит на две группы (A и B). Группа A включает в себя канал A и старшую тетраду канала C. Группа B состоит из канала B и младшей тетрады канала C. Доступ к каналам ввода/вывода и регистру управления осуществляется с помощью логики чтения-записи в соответствии с табл. 1.

Таблица 1. Доступ к каналам ввода/вывода и регистру управляющего слова

A1 A0 /RD /WR /CS
1 Шина данных <- канал A
1 1 Шина данных <- канал B
1 1 Шина данных <- канал C
1 1 1 Данные не определены
1 Шина данных -> канал A
1 1 Шина данных -> канал B
1 1 Шина данных -> канал C
1 1 1 Шина данных -> регистр управления
X Х Х Х 1 Шина данных в высокоомном состоянии

Назначение этих и остальных выводов микросхемы приведено в табл. 2.

Таблица 2. Назначение выводов

D0…D7 Двунаправленная шина данных. Предназначена для передачи и приема данных процессором, а также передачи управляющих команд и слова состояния
/CS Chip Select. Выбор микросхемы. Низкий уровень инициирует обмен между процессором и ППА
/RD Read. Чтение. Низкий уровень на этом входе позволяет ППА передать данные или слово состояния процессору
/WR Write. Запись. Низкий уровень на этом входе позволяет ППА принять данные или управляющую команду
RESET Reset. Сброс. Высокий уровень на этом входе сбрасывает все внутренние регистры, включая регистры управления, переключает все каналы (A, B, C) в режим 0, одновременно переводя их в режим ввода (только при /RD = 0 и /WR = 0)
A0, A1 Адресные входы. Выбор канала. Позволяют выбрать один из каналов (A, B, C) или регистры управляющего слова и состояния (в зависимости от сигналов на входах /RD и /WR, см. табл. 2)
PA0…PA7 Канал A
PB0…PB7 Канал B
PC0…PC7 Канал C

Первоначальное включение или подача сигнала высокого уровня на вход сброс RESET микросхемы переключает все каналы (A, B, C) в режим 0, одновременно переводя их в режим ввода. Сброс выполняется только при условии /RD = 0 и /WR = 0.

Режим работы и направление передачи для каждого канала задается с помощью записи управляющего слова в регистр управления в соответствии с табл. 3 или 4. Отметим возможность комбинирования режимов работы для разных каналов. К примеру, канал B может быть запрограммирован на вывод в режим 0 для управления различными выключателями и реле, в то время как канал A может быть запрограммирован в режим 1 для ввода с клавиатуры или перфоленты.

Таблица 3. Формат управляющего слова для выбора режима работы

D7 D6 D5 D4 D3 D2 D1 D0
Флаг управления
1 = выбор режима
Группа A Группа В
  Выбор режима:
00 = режим 001 = режим 11х = режим 2
Канал A:
1 = ввод0 = вывод
Старшая тетрада канала C:
1 = ввод0 = вывод
Выбор режима:
0 = режим 01 = режим 1
Канал B:
1 = ввод0 = вывод
Младшая тетрада канала C:
1 = ввод0 = вывод

Таблица 4. Формат управляющего слова для двунаправленного режима.

D7 D6 D5 D4 D3 D2 D1 D0
Флаг управления
1 = выбор режима
Выбор режима:
1 = режим 2
Произвольное состояние Выбор режима для канала B:
0 = режим 01 = режим 1
Канал B:
1 = ввод0 = вывод
Биты 0..2 канала C:
1 = ввод0 = вывод

Каждый из восьми битов канала C может быть независимо от других установлен или сброшен с помощью специальной команды вывода, посылаемой в регистр управления. Это свойство канала C облегчает программирование в случае, когда биты канала C используется для управления передачей данных по каналам A или B. Формат команды приведен в табл. 5.

Работа микросхемы в режиме 1 или 2 характеризуется наличием управляющих сигналов, которые могут вызывать прерывание работы процессора КР580ВМ80.

Команда установки или сброса соответствующего бита канала C позволяет запретить или разрешить выдачу требуемого прерывания.

Таблица 5. Оперирование битами

D7 D6 D5 D4 D3 D2 D1 D0
Флаг управления
0 = оперирование битами
Произвольное состояние Выбор бита:
0 0 0 = 0 бит0 0 1 = 1 бит0 1 0 = 2 бит0 1 1 = 3 бит1 0 0 = 4 бит1 0 1 = 5 бит1 1 0 = 6 бит1 1 1 = 7 бит
1 = установить бит
0 = снять бит

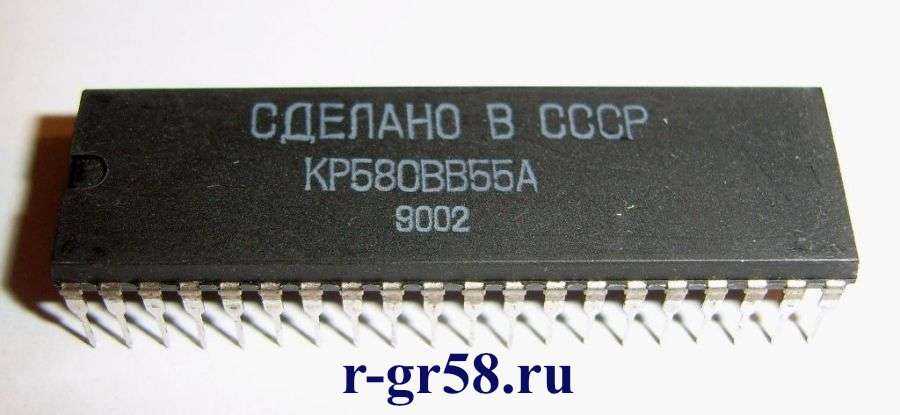

Микросхема 580ВВ55 (Au) со склада в Москве

Микросхема серии 140 580ВВ55 (Au)
интегральная, предназначена для применения в качестве быстродействующих операционных усилителей. Также это изделие может называться: microchips series 140.

Условные обозначения после номера серии 140:
— С1, З, Т1, У — корпус с золотым покрытием;
— С, Н, Т, У1 — корпус с покрытием «никель-бор»;
— С2 — никелированный корпус;
— ВК — комбинированные устройства;
— КЗ — каталитическое золото;
— Н1, Н11 — бескорпусное исполнение.

Условные обозначения перед номером серии 140:
— К — микросхемы приемки ОТК;
— КР — пластмассовый корпус;
— ОСМ — микросхема повышенной надежности, приемки ПЗ.

Варианты исполнения 140 серии микросхем в зависимости от вида приёмки:
— ОТК — отдел технического контроля;
— ОС — особо стойкие (особо стабильные);
— ПЗ — приемка заказчика;
— ВП — военная приемка.

Технические характеристики микросхемы серии 140:
Коэффициент усиления напряжения, не менее: 900; 1500; 2000; 2500; 35 000; 50 000; 70 000; 100 000; 200 000; 300 000; 700 000; 1 000 000.
Напряжение смещения нуля, не более: 0,025 мВ; 0,03 мВ; 0,06 мВ; 0,75 мВ; 0,1 мВ; 0,5 мВ; 2 мВ; 4 мВ; 5 мВ; 7 мВ; 8 мВ.
Количество каналов — 1; 2.
Температурный коэффициент напряжения cмещения нуля, не более: 0,6 мкВ/° С; 1,3 мкВ/° С; 1 мкВ/° С; 1,8 мкВ/° С; 6 мкВ/° С; 15 мкВ/° С; 20 мкВ/° С; 45 мкВ/° С; 50 мкВ/° С; 60 мкВ/° С; 135 мкВ/° С.
Средний входной ток, не более: 0,002 мкА; 0,003 мкА; 0,0075 мкА; 0,008 мкА; 0,03 мкА; 0,04 мкА; 0,05 мкА; 0,06 мкА; 0,08 мкА; 0,2 мкА; 0,35 мкА; 11 мкА; 5 мкА; 6 мкА; 8 мкА.
Разность входных токов, не более: 0,002 мкА; 0,0028 мкА; 0,003 мкА; 0,01 мкА; 0,015 мкА; 0,05 мкА; 0,1 мкА; 0,3 мкА; 1,5 мкА; 1,8 мкА; 15 мкА; 35 мкА; 50 мкА; 75 мкА.
Ток потребления (по всем каналам), не более : 0,025 мА; 0,6 мА; 2,8 мА; 4 мА; 4,7 мА; 5,7 мА; 6 мА; 8 мА; 12 мА; 13 мА; 25 мА.
Частота единичного усиления для изделия 140 серия микросхем, не менее: 0,01 МГц; 0,25 МГц; 0,3 МГц; 0,55 МГц; 0,8 МГц; 1 МГц; 3 МГц; 14 МГц; 20 МГц.
Максимальная скорость нарастания выходного напряжения, не менее: 0,01 В/мкс; 0,05 В/мкс; 0,1 В/мкс; 0,2 В/мкс; 0,3 В/мкс; 0,3 В/мкс (10 В/мкс); 0,5 В/мкс; 1,7 В/мкс; 2 В/мкс; 2,5 В/мкс; 6 В/мкс; 11 В/мкс.
ЭДС шума при частоте 10 Гц, не более: 5,5 нВ/vГц; 8 нВ/vГц.
Максимальное выходное напряжение, не менее: 3,5 В; 6 В; 8 В; 10 В; 11,5 В; 12 В; 13 В.
Напряжение питания — от ±5 В до ±18 В; ±6,3 В; ±12 В; ±12,6 В; ±15 В.
Коэффициент ослабления синфазных входных напряжений, не менее: 50 дБ; 60 дБ; 70 дБ; 80 дБ; 85 дБ; 100 дБ; 106 дБ; 110 дБ; 114 дБ.
Коэффициент влияния напряжения питания на напряжение смещения нуля, не более: 0,4 мкВ/В; 10 мкВ/В; 20 мкВ/В; 100 мкВ/В; 150 мкВ/В; 200 мкВ/В; 300 мкВ/В.
Тип корпуса — ТО-5; СDIP; FP-14; FP-16.
Температура окружающего воздуха — от -60° С до +85° С; от -60° С до +125° С.
Масса, не более: 0,006 г; 1 г; 1,5 г; 1,7 г; 2 г.

Параметры надежности 580ВВ55 (Au)

:
Гамма-процентный ресурс микросхем при ?=95% — 200 000 ч.
Минимальная наработка для операционных усилителей серии 140:
— в обыкновенных режимах и условиях — 100 000 ч;
— в облегченных режимах — 120 000 ч.

Минимальный срок сохраняемости микросхем при их хранении:
— в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП, не более — 25 лет;
— в неотапливаемом хранилище, не более — 16,5 лет;
— под навесом и на открытой площадке, вмонтированными в аппаратуру, или в комплекте ЗИП, не более — 12,5 лет.

Цена микросхемы 580ВВ55 (Au) в ближайшее время появится на сайте, приносим вам свои извинения за предоставленные неудобства.
На данный момент вы можете купить микросхему 580ВВ55 (Au) по телефону: +7 (495) 123-35-10

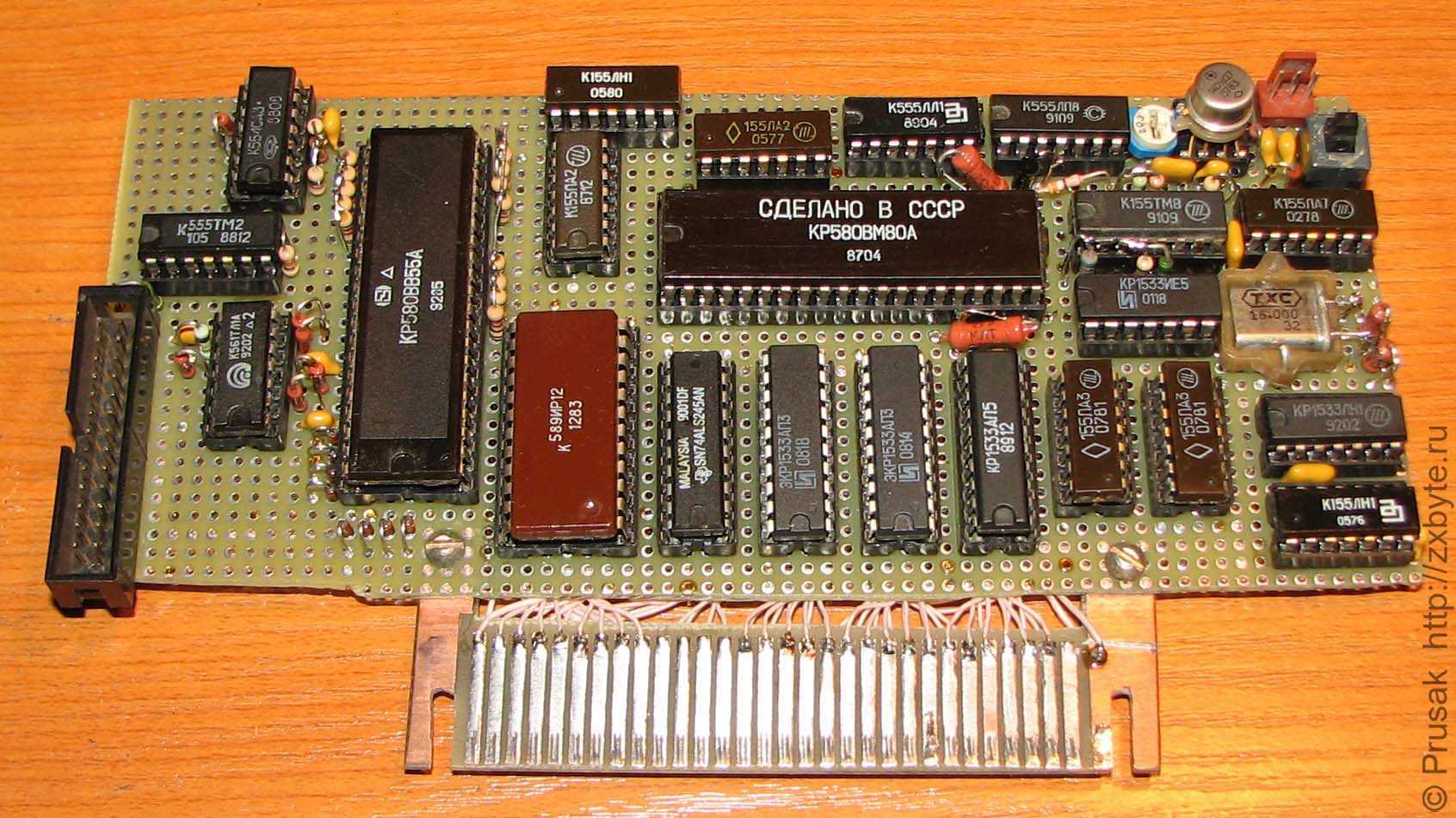

Рекомендации по замене DD54, чтобы если нет на руках i8255, чтобы любой Орион смог работать на 10 мгц

Продаю платы и наборы микросхем, куплю микросхемы

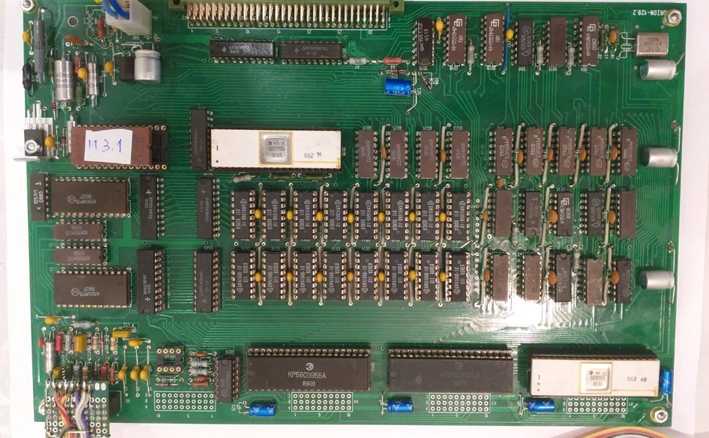

Платы и комплектующие на
ПК Орион-128

11/03/2022.

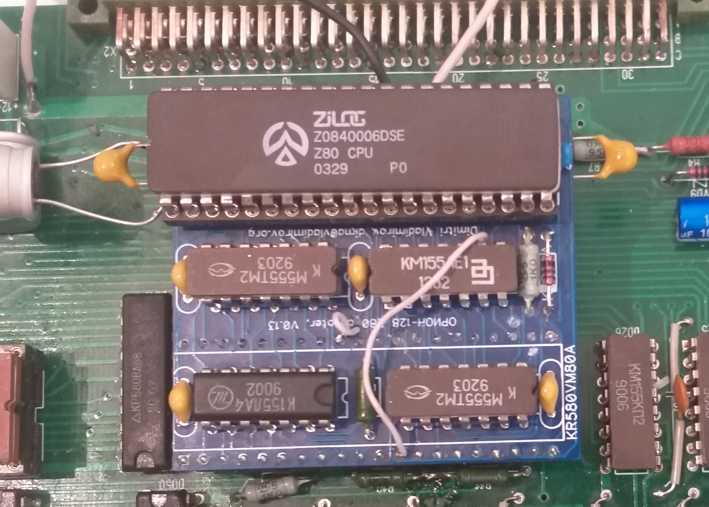

Как известно если разгоняем Орион на повышенных частотах 5,0 и 10,0 мгц,
то многие кр580вв55 могут не работать (кр580вв55 прекрасно работаю на
частотах 3,0 мгц, некоторые экземпляры и на 5,0 мгц), естественно
загрузки с ромдиска
происходить не будет!!! Все будет прекрасно если DD54,
отечественную кр580вв55 заменить на импортный аналог фирмы ОКИ или НЭК
i82c55 i8255, или
поставить наши кр1834вв55а
(при этом ток потребления уменьшится на 100 ма с одного корпуса вв55!!!

Но если у вас нет ВВ55 или ее аналогов, Игорь с Луганска предложил
альтернативу замены ВВ55

Номера в скобках одноименные контакты кр580вв55, контакт
WR подключается отдельным проводом к 4-му
выводу dd59

Комментарий от Игоря (автора схемы)

Эту схему замены порта КР580ВВ55А я собрал по причине не возможности его
работы с ром-диском при тактовой частоте процессора 10мГц.

Схема не заменяет полный фукцианал ВВ55А, а предназначена только для
работы ром-диска. Дешифратор Х3 (К155ИД4) предназначен для выбора портов
записи старших и младших адресов с шины данных, а так же подключением
выхода ром-диска к шине данных. В качестве регистров используются
микросхемы КР1533ИР33.

Практическая реализация

 Запись кода адреса происходит по фронту управляющего сигнала. Шина
данных подключена к ром-диску через шинный формирователь КР1533АП6.
После записи в регистры кодов адреса с помощью дешифратора активируются
выходы шинного формирователя. Можно обойтись и без него, подключив вывод
9 к входу выбора микросхемы ПЗУ.

 Но я решил использовать его для усиления выходов микросхем ПЗУ,
так как на шине данных присутствует несколько входов ТТЛ логики. А
нагрузочная способность микросхем ПЗУ обычно не превышает одного ТТЛ
входа. В качестве деталей можно использовать микросхемы серий 155, 555,
1533 и другие.

 Микросхема 27С020 указана условно, микросхемы ПЗУ могут быть
любыми. В качестве шинного формирователя я использую 74НС245 но можно и
АП6. Данное устройство прекрасно работает на тактовых частотах
процессора 2.5, 5 и 10 мГц.
Для увеличения объема ром-диска можно задействовать не используемый
нулевой адрес настройки ВВ55А, добавив еще один регистр и задействовав
вывод 7 дешифратора ИД4.

Но для этого нужна программная поддержка.

Луганск 13/03/2022 Игорь из Луганска, ЛНР
