Схема силовой части сенсорного выключателя света 220В

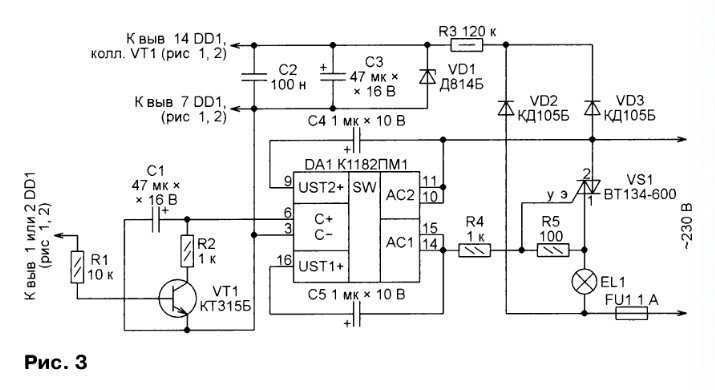

Схема этого варианта силовой части выключателя представлена на рис. 3. Подробное описание фазового регулятора К1182ПМ1 имеется в и . Конечно, он может и напрямую управлять лампой (допустимый ток — 1,2 А), но если она слишком мощная, микросхема может сгореть (пусковой ток лампы накаливания в несколько раз больше рабочего). Поэтому для повышения надёжности в рассматриваемый вариант силовой части выключателя добавлен симистор VS1. Он может быть любым, главное, чтобы открывающий ток управления им не превышал 1,2 А.
Чем больше этот ток, тем меньше должно быть сопротивление резистора R4, вплоть до полного его исключения. Здесь можно использовать и симистор КУ208Г, причём его подборка по току открывания не обязательна, но потребуется уменьшить сопротивление резистора R4 до 470 Ом. Более подробно о выборе симистора можно прочитать в . Несколько слов о резисторе R5.
Для мощных симисторов, в том числе и КУ208Г, он не нужен. А вот при применении импортных симисторов с малым током открывания (например, серии ВТ134) обойтись без него не удастся — симистор будет открываться и при отсутствии разрешающего сигнала. Вероятно, у микросхемы К118ПМ1 ток утечки в закрытом состоянии сопоставим с током открывания этих симисторов.
Чтобы определить нужное сопротивление резистора R5, необходимо вместо него временно установить переменный резистор сопротивлением 1 кОм. Затем соединить выводы 6 и 3 микросхемы К118ПМ1 и уменьшать сопротивление переменного резистора, пока лампа EL1 не погаснет. После этого измерить введённое сопротивление переменного резистора и заменить его постоянным резистором ближайшего (в меньшую сторону) номинала.
После подборки резистора R5 необходимо убедиться, что в “разомкнутом” состоянии выключателя симистор полностью закрыт, а напряжение на лампе EL1 отсутствует. Дело в том, что при слишком большом сопротивлении резистора R2 на лампу EL1 может поступать напряжение, даже когда транзистор VT1 полностью открыт. Если это напряжение меньше, чем необходимо для свечения лампы, вы даже не будете знать, что в выключенном состоянии ваша настольная лампа потребляет ток, возможно, и не маленький. Для устранения этого дефекта сопротивление резистора R2 необходимо уменьшать.
Нелишне будет измерить напряжение на лампе и при “замкнутом” выключателе. Оно должно быть меньше напряжения в сети не более чем на 2…3 В. Если оно меньше на пять и более вольт, значит, конденсатор С1 имеет большой ток утечки, и его необходимо заменить. Для существенного увеличения срока службы лампы накаливания нужно выполнить два условия. Во-первых, ее включение должно продолжаться не менее 2…3 с. Это время устанавливают подборкой ёмкости конденсатора С1. Чем она больше, тем медленнее включается лампа.
Во-вторых, питать лампу нужно напряжением 210…215 В, если это допустимо по условиям освещения. Для ограничения максимального напряжения параллельно конденсатору С1 подключите не показанный на схеме резистор. Его сопротивление, в зависимости от экземпляра микросхемы К1182ПМ1, может лежать в пределах 82…510кОм. Подбирают его экспериментально, глядя на показания подключённого параллельно лампе вольтметра, измеряющего истинное действующее значение переменного напряжения. Её яркость, конечно, немного снизится, но срок службы увеличится значительно.
Если вместо этого постоянного резистора применить переменный, получим сенсорный выключатель с регулировкой яркости. Выключатель с тринистором или симистором может стать источником помех, поэтому необходимо включить последовательно с ним помехоподавляющий дроссель, содержащий пять слоёв обмоточного провода диаметром 0,6…0,7 мм, намотанных виток к витку на ферритовом стержне диаметром 8…10 мм и длиной 25…30 мм. Все предложенные варианты сенсорных и силовых частей выключателей взаимозаменяемы и стыкуются между собой.
Необходимый вариант может быть выбран в зависимости от наличия деталей и мощности нагрузки, а также по принципу управления выключателем
Поскольку устройство имеет гальваническую связь с сетью, во время налаживания следует соблюдать осторожность, все изменения производить только после его отключения от сети. Желательно во время налаживания устройства питать его через развязывающий трансформатор. Это обезопасит и от ударов электрическим током, и от повреждения деталей при случайных замыканиях на заземлённые предметы
Это обезопасит и от ударов электрическим током, и от повреждения деталей при случайных замыканиях на заземлённые предметы.
