Справочный листок 2: Микросхемы стабилизаторов напряжения

вс, 04/02/2006 — 14:42 — admin

СПРАВОЧНЫЙ ЛИСТОК №2: МИКРОСХЕМЫ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ

Интегральные стабилизаторы напряжения из серии 142 не всегда имеют полную маркировку типа. В этом случае на корпусе стоит условный код обозначения (см. табл. 8.8) который и позволяет определить тип микросхемы.

Примеры расшифровки кодовой маркировки на корпусе микросхем:

Микросхемы стабилизаторов с приставкой КР вместо К имеют те же параметры и отличаются только конструкцией корпуса, см. рисунки. При маркировке этих микросхем часто используют укороченное обозначение, например вместо КР142ЕН5А наносят КРЕН5А.

Таблица 8.8

Наименование микросхемы	Напряжение стабил., В	Макс. 1ст нагр., А	Рассеив. Рмах, Вт	Потребление, мА	Код на корпусе
(К)142ЕН1А (К)142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б	3…12±0,3 3…12±0,1 3…12±0,5 3…12±0,5 3…12±0,3 3…12±0,1	0,15	0,8	4	(К)06 (К)07 К27 К28 К08 К09
142ЕНЗ К142ЕНЗА К142ЕНЗБ 142ЕН4 К142ЕН4А К142ЕН4Б	3…30±0,05 3…30±0,05 5…30±0,05 1.2…15±0,1 1.2…15±0,2 3…15±0,4	1,0 1,0 0,75 0,3 0,3 0,3	6	10	10 К10 К31 11 К11 К32
(К)142ЕН5А (К)142ЕН5Б (К)142ЕН5В (К)142ЕН5Г	5±0,1 б±0,12 5±0,18 6±0,21	3,0 3,0 2,0 2,0	5	10	(К)12 (К)13 (К)14 (К)15
142ЕН6А К142ЕН6А 142ЕН6Б К142ЕН6Б 142ЕН6В К142ЕН6В	±15±0,015 ±15±0,3 ±15±0,05 ±15±0,3 ±15±0,025 ±15±0,5	0,2	5	7,5	16 К16 17 К17 42 КЗЗ
142ЕН6Г К142ЕН6Г К142ЕН6Д К142ЕН6Е	±15±0,075 ±15±0,5 ±15±1,0 ±15±1,0	0,15	5	7,5	43 К34 К48 К49
(К)142ЕН8А (К)142ЕН8Б (К)142ЕН8В	9±0,15 12±0,27 15±0,36	1,5	6	10	(К)18 (К)19 (К)20
К142ЕН8Г К142ЕН8Д К142ЕН8Е	9±0,36 12±0,48 15±0,6	1,0	6	10	К35 К36 К37
142ЕН9А 142ЕН9Б 142ЕН9В	20±0.2 24±0,25 27±0,35	1,5	6	10	21 22 23
К142ЕН9А К142ЕН9Б К142ЕН9В К142ЕН9Г К142ЕН9Д К142ЕН9Е	20±0,4 24±0,48 27±0,54 20±0,6 24±0,72 27±0,81	1,5 1,5 1,5 1,0 1,0 1,0	6	10	К21 К22 К23 К38 К39 К40
(К)142ЕН10 (К)142ЕН11	3…30 1.2…37	1,0 1.5	2 4	7 7	(К)24 (К)25
(К)142ЕН12 КР142ЕН12А	1.2…37 1,2…37	1.5 1,0	1 1	5	(К)47
КР142ЕН15А КР142ЕН15Б	±15±0,5 ±15±0,5	0,1 0,2	0,8 0,8
КР142ЕН18А КР142ЕН18Б	-1,2…26,5 -1,2…26,5	1,0 1,5	1 1	5	(LM337)
КР1157ЕН502 КР1157ЕН602 КР1157ЕН802 КР1157ЕН902 КР1157ЕН1202 КР1157ЕН1502 КР1157ЕН1802 КР1157ЕН2402 КР1157ЕН2702	5 6 8 9 12 15 18 24 27	0,1	0,5	5	78L05 78L06 78L08 78L09 78L12 78L15 78L18 78L24 78L27
КР1170ЕНЗ КР1170ЕН4 КР1170ЕН5 КР1170ЕН6 КР1170ЕН8 КР1170ЕН9 КР1170ЕН12 КР1170ЕН15	3 4 5 6 8 9 12 15	0,1	0,5	1,5	см. рис.
КР1168ЕН5 КР1168ЕН6 КР1168ЕН8 КР1168ЕН9 КР1168ЕН12 КР1168ЕН15 КР1168ЕН18 КР1168ЕН24 КР1168ЕН1	-5 -6 -8 -9 -12 -15 -18 -24 -1,5…37	0,1	0,5	5	79L05 79L06 79L08 79L09 79L12 79L15 79L18 79L24

142ЕН3,К142ЕН3 142ЕН4,К142ЕН4 142ЕН6,К142ЕН6 142ЕН10.К142ЕН10

142ЕН5,К142ЕН5 U2EH8,К142ЕН8 142ЕН9,К142ЕН9 142ЕН11.К142ЕН11 142ЕН12,К142ЕН12.

КР142ЕН5, КР142ЕН8, КР142ЕН11.КР142ЕН12, КР142ЕН18.

К142ЕН1А.Б КР142ЕН15А.Б

стабилизаторы положительного напряжения

стабилизатор отрицательного напряжения

Технические характеристики

Начнём знакомство с техническими характеристиками микросхемы крен8б с рассмотрения предельно допустимых параметров устройства

Знание этих параметров важно при проектировании новых электронных устройств. Если их значения выйдут за пределы нормы, устройство может выйти из строя

• предельно допустимое напряжение на входе – 35 В ;
• максимально возможный выходной ток при Тк = -25…+75ОС – 1,5 А ;
• наибольшая рассеиваемая мощность на радиаторе: при Тк = -45…+70ОС – 8 Вт ;
• при Тк +75ОС – 5 Вт ;

• мощность без радиатора 1,5 Вт ;
• температура хранения — -55 …+150ОС .

Теперь можно детально рассмотреть остальные характеристики микросхемы. Значения вех параметров были измерены при температуре +25 ОС. Остальные условия проведения тестирования можно найти в колонке «Условия тестирования» приведённой ниже таблицы.

Электрические характеристики стабилизатора крен8б (при Т = +25оC)
Название параметра	Обозн	Условия тестирования	мин	макс	Ед. изм
Напряжение на выходе	Uвых	Uвх=20 В; Iвых=10мA	11,64	12,36	В
К-т нестабильности по напряжению	Кui	Uвх=20 В; Iвых=10мA	0,05	%/В
Температурный к-т нестабильности напряжения	α uo	Uвх=20 В; Iвых=10мA Т = -45…+85ОС	0,02	%/В
К-т нестабильности по току	Кio	1,33	%/А
Наименьшее падение напряжения	Uвх = Uвых + 2,5 В	≤ 2,5	В
Потребляемый ток	Uвх = 35 В	≤ 10	мА
Дрейф выходного напряжения за 500 часов	Т = +100ОС Iвых=0,5 A	≤ 1	%
К-т сглаживания пульсаций	Uвх=20 В;Iвых=10мA	≥30	дБ

Кроме приведённых выше сведений в технической документации имеются рекомендации по применению:

• на выход КР142ЕН8Б может быть подано напряжение величиной не более 15 В, при условии, если напряжение на входе отсутствует;
• монтаж стабилизатора можно проводить не более двух раз, а демонтаж до одного;
• наименьшая резонансная частота – 8 кГц.

Подключать КР142ЕН8Б рекомендуется по стандартной трёхвыводной схеме подключения стабилизаторов.

Стабилизатор содержит 0,0178 грамм золота и 0,0376 грамм серебра.

Виды

Современные производители не перестают радовать как новыми, так и старыми усовершенствованными моделями стабилизаторов. На выбор есть стабилизаторы в разном корпусе, оттенке и цене. Устройства данной серии считаются практичным и бюджетным вариантом. Виды устройств, имеющие фиксированное напряжение, отличаются тем, что есть парочка резисторов, которые могут определить напряжение.

Наиболее распространенными корпусами является SOT-223 и D-PAK (TO252). Множество пользователей делают выбор именно в пользу стабилизаторов с такими корпусами так как они обладают эффективностью и длительным сроком службы.

Пример типовой схемы подключения

Для всех нерегулируемых однополярных стабилизаторов типовая схема одинакова:

С1 должен иметь ёмкость от 0,33 мкФ, С2 – от 0,1. В качестве С1 может быть использован фильтрующий конденсатор выпрямителя, если проводники от него до входа стабилизатора имеют длину не более 70 мм.

Двуполярный стабилизатор К142ЕН6 обычно включается так:

Для микросхем К142ЕН12 и ЕН18 напряжение на выходе устанавливается резисторами R1 и R2.

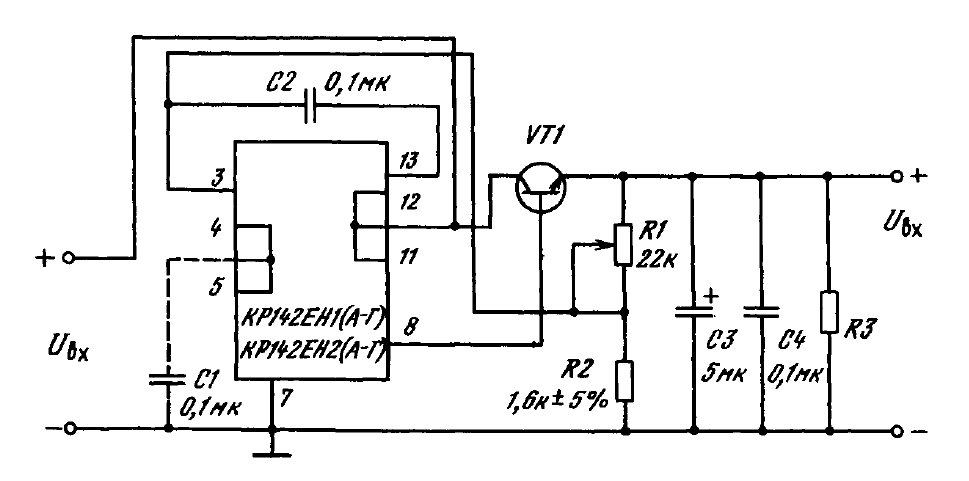

Для К142ЕН1(2) типовая схема включения выглядит сложнее:

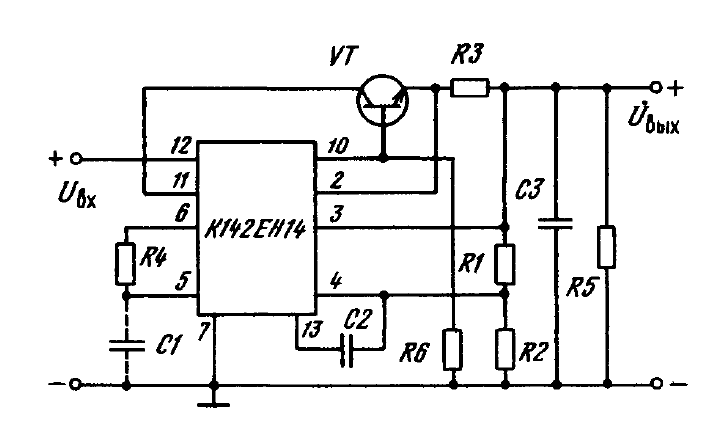

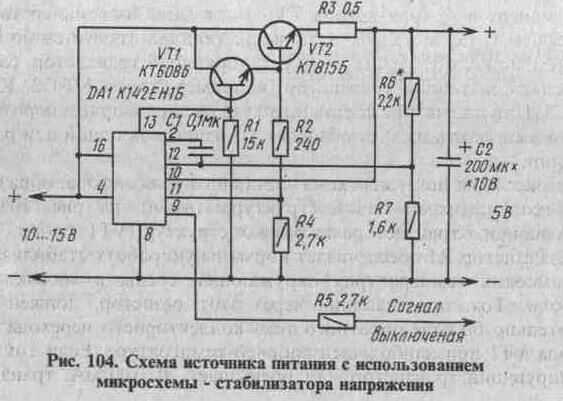

Кроме типовых схем включения интегральные для стабилизаторов серии 142 существуют и другие варианты, позволяющие расширить область применения микросхем.

Принцип работы Кр142ен2б

Кр142ен2б – это стабилитронная схема для стабилизации напряжения. Рабочим элементом является стабилитрон, который является диодом с обратным напряжением пробоя.

Принцип работы Кр142ен2б основан на использовании стабилитрона, который обладает свойством самостабилизации напряжения. Когда напряжение на входе схемы превышает заданное значение, стабилитрон начинает пропускать ток. Мощность, выделяемая на стабилитроне, увеличивается и вызывает падение напряжения на нем. Таким образом, стабилитрон поддерживает стабильное значение напряжения на выходе схемы.

Преимуществом Кр142ен2б является его высокая точность стабилизации напряжения. Диапазон стабилизации может составлять от нескольких вольт до нескольких десятков вольт. Данный тип схемы также обладает высоким быстродействием и низким уровнем шума.

Основным недостатком Кр142ен2б является тепловое рассеяние, так как мощность, выделяемая на стабилитроне, может быть значительной. Поэтому для надежной работы схемы требуется установка радиатора охлаждения.

Как проверить работоспособность микросхем КРЕН

Микросхемы серии 142 имеют достаточно сложное устройство, поэтому мультиметром однозначно проверить её работоспособность невозможно. Единственный способ – собрать макет реального включения (на плате или навесным монтажом), который включает в себя, как минимум, входную и выходные ёмкости, подать на вход питание и проверить напряжение на выходе. Оно должно соответствовать паспортному.

Несмотря на доминирование на рынке микросхем зарубежного производства, приборы серии 142 удерживают свои позиции за счет качества изготовления и других потребительских свойств.

Подбор стабилизатора напряжения для жилого помещения: как выбрать подходящее устройство для дома и квартиры

Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В

Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317

Как подключить однофазный стабилизатор напряжения на весь дом?

Что такое микросхема, типы и корпуса микросхем

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Дополнительно принято классифицировать все линейные стабилизаторы

• по типу расположения внутри схемы изменяемых сопротивлений по отношению к нагрузке: параллельные;
• последовательные.

по способу стабилизации:

компенсационные (их отличает наличие обратной связи, возможности сравнить выходные параметры с эталонными с одновременным формированием управляющего сигнала для последующей регулировки);

параметрические, отличающиеся использованием в работе участков вольт-амперной характеристики устройства с наибольшей крутизной графика.

Для аппаратов импульсного принципа работы характерно использование специального накопителя (в его роли может выступать дроссель или конденсатор). Его отличительной особенностью становится более высокий КПД в сравнении с линейными моделями, но при этом и одновременное формирование помех на выходе блока, а при применении неправильно рассчитанных фильтров помехи проникают и питающую сеть.

Кроме того, импульсные стабилизаторы постоянного тока дают возможность получения в зависимости от используемой схемы установки повышенных или пониженных напряжений. Отдельные модели являются инвертирующими с обратной полярностью, обладают функционалом, допускающим как получение более высокого, так и более низкого значений.

Цоколевка

Внешний вид напоминает транзистор размещенный в стандартном корпусе ТО-220 (отечественный КТ-28-2). Вместе с тем, функционал и распиновка КРЕН8Б имеют совсем другое назначение. Если смотреть на лицевую часть пластиковой упаковки, то левая ножка является — «входом» (17), правая — «выходом» (8), а «общий» (2) находится посередине.

Металлическая подложка корпуса ТО-220 имеет физическое соединение с общим выводом. Символы «8Б», в конце маркировке указывают на возможное напряжение стабилизации в районе 12 В (±3%). Не путайте с восьмивольтовым КР142ЕН8А, с которого получают 8 В (±3%).

Схема включения КР142ЕН5А

Как видно, микросхема DA1 включена по типовой схеме в плюсовое плечо СН. С появлением специализированных микросхем ситуация изменилась. Выпускаемые микросхемные стабилизаторы напряжения способны работать в широких пределах выходных напряжения и тока, часто имеют встроенную систему защиты от перегрузки по току и от перегревания — как только температура кристалла микросхемы превысит допустимое значение, происходит ограничение выходного тока.
Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и прямое напряжение диода VD1 примерно одинаковы, то распределение тока между микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1.
Все сказанное служит только для предварительного выбора стабилизатора, перед проектированием блока питания следует ознакомиться м полными справочными характеристиками, хотя бы для того, чтобы точно знать, каково максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, тока нагрузки или температуры.
СН с регулируемым выходным напряжением, выходное напряжение которого можно регулировать от 0 до 10 В.
Облегчить режим работы микросхемы в подобных случаях можно, подключив к ней внешний регулирующий транзистор.
При этом нужно обязательно учитывать различия цоколевки микросхем для положительных и отрицательных напряжений. Для достижения очень высокого значения коэффициента подавления пульсаций вход регулирования может быть зашунтирован емкостью.
Такое схемотехническое решение заимствовано из .
Работа стабилизатора напряжения КРЕН8Б

Схема включения Кр142ен2б

Схема включения Кр142ен2б представляет собой устройство, используемое для стабилизации напряжения. Данная схема состоит из нескольких элементов и выполняет функцию поддержания постоянного значения выходного напряжения при изменении входного сигнала.

Основными элементами схемы являются стабилитрон и резисторы. Стабилитрон представляет собой полупроводниковый диод, способный поддерживать постоянное напряжение на своих выводах. Резисторы используются для ограничения тока и создания необходимого сопротивления в схеме.

Принцип работы схемы заключается в том, что стабилитрон создает стабильное напряжение на своих выводах, несмотря на изменения входного сигнала. Резисторы ограничивают ток, поддерживая необходимые условия для работы стабилитрона.

Схему включения Кр142ен2б можно представить в виде таблицы, в которой указаны значения резисторов, напряжение стабилитрона и выходное напряжение. Такая таблица позволяет удобно настраивать схему и получать требуемые результаты при различных значениях входного сигнала.

Схема включения Кр142ен2б обладает высокой стабильностью и точностью, что позволяет использовать ее в различных областях, где требуется поддержание постоянного напряжения. Она широко применяется в электронике, телекоммуникациях, автомобильной промышленности и других отраслях.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

Какие существуют аналоги

Для некоторых приборов серии 142 существуют полные зарубежные аналоги:

Микросхема К142	Зарубежный аналог
КРЕН12	LM317
КРЕН18	LM337
КРЕН5А	(LM)7805C
КРЕН5Б	(LM)7805C
КРЕН8А	(LM)7806C
КРЕН8Б	(LM)7809C
КРЕН8В	(LM)78012C
КРЕН6	(LM)78015C
КРЕН2Б	UA723C

Полный аналог означает, что микросхемы совпадают по электрическим характеристикам, по корпусу и расположению выводов. Но существуют еще и функциональные аналоги, которые во многих случаях замещают проектную микросхему. Так, 142ЕН5А в планарном корпусе не является полным аналогом 7805, но по характеристикам ей соответствует. Поэтому, если есть возможность установить один корпус вместо другого, то такая замена не ухудшит качество работы всего устройства.

Другая ситуация – КРЕН8Г в «транзисторном» исполнении не считается аналогом 7809 из-за того, что имеет меньший ток стабилизации (1 ампер против 1,5). Если это не критично и фактический потребляемый ток по цепи питания меньше 1 А (с запасом), то смело можно менять LM7809 на КР142ЕН8Г. И в каждом конкретном случае всегда надо прибегать к помощи справочника – зачастую можно подобрать что-то похожее по функционалу.

Назначение выводов и принцип работы

По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.

Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.

У этой схемы есть недостатки:

1. Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=Uрегулятора⋅Iнагрузки. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше Uнагрузки/ Uрегулятора.
2. Напряжение на входе должно превышать напряжение стабилизации.

Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.

У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.

Назначение выводов и принцип работы

По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.

Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.

У этой схемы есть недостатки:

1. Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=U_{регулятора}⋅I_{нагрузки}. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше U_{нагрузки}/ U_{регулятора}.
2. Напряжение на входе должно превышать напряжение стабилизации.

Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.

У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.

Микросхемы старой разработки К142ЕН1(2) в 16-выводных планарных корпусах имеют следующее назначение выводов:

Недостатком планарного исполнения служит большое количество излишних выводов прибора. Стабилизаторы КР142ЕН1(2) в корпусах DIP14 имеют другое назначение выводов.

У микросхем К142ЕН6 и КР142ЕН6, выпускаемых в разных вариантах корпуса с теплоотводом и однорядным расположением выводов, цоколёвка следующая:
