Буферные элементы

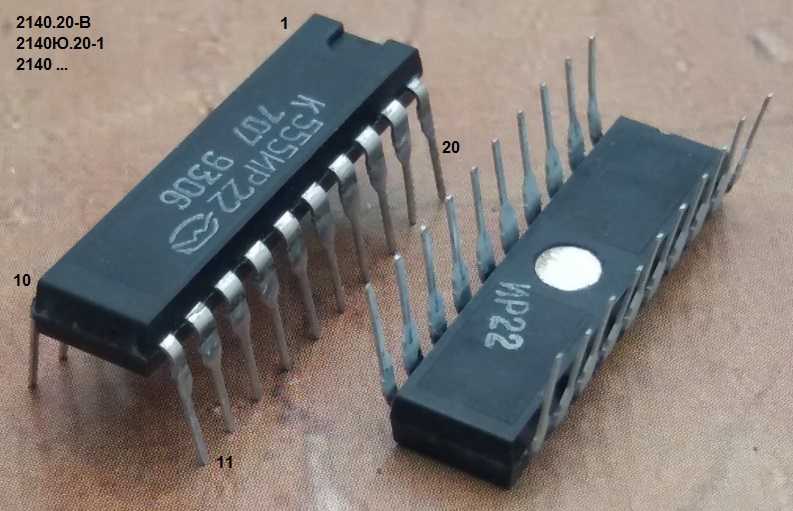

Микросхемы буферных элементов имеют более широкое количество наименований и содержат в своём обозначении суффиксы АП и ИП (например, К555АП3, КР1533ИП6).
В микросхемах буферов содержится несколько элементов (обычно 1 или 2 элемента), обозначения некоторых из них приведены ниже.
Условное графическое обозначение буферов: однонаправленный буфер с высокоимпендансным состоянием выходов (слева); двунаправленный буфер с высокоимпендансным состоянием (справа).
На рисунке слева показана группа из четырёх элементов микросхемы типа АП5 (К555АП5, КР1533АП5). В данной микросхеме содержится восемь буферных элементов объединённых в две группы, которые имеют инверсные входы управления Е. Вход управления предназначен для включения элементов и перевода их выходов в третье состояние. При подаче низкого логического уровня на вход управления происходит включение элементов каждой группы, а переход в высокоимпендансное состояние происходит при подаче лог. 1 на управляющий вход. Справой стороны рисунка показаны четыре элемента микросхемы типа ИП7 (К555ИП7, КР1533ИП7). Данная микросхема содержит четыре двунаправленных буферных элемента с двумя управляющими входами Е1 и Е2. Входы управления работают следующим образом: при низких логических уровнях на обоих входах передача сигнала происходит от выводов А1 – А4 к выводам В1 – В4, при высоком управляющем напряжении – от В1 – В4 к А1 – А4. Когда на выводе Е1 присутствует лог. 1, а на Е2 – лог. 0, то все выводы переходят в Z-состояние. Подача же лог. 0 на Е1 и лог. 1 на Е2 одновременно не допустима.

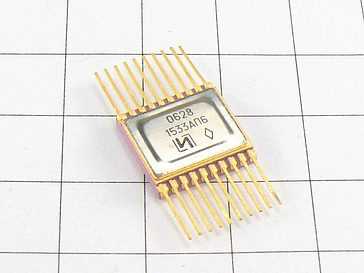

Буферные микросхемы более распространены, чем повторители особенно в микропроцессорных системах, так как большинство микросхем буферов имеют восемь буферных элементов, что позволяет реализовать мультиплексирование восьмиразрядных кодов, или кодов кратных восьми – 16-ти, 32-х. Также в составе буферных микросхем есть двунаправленные буферные элементы (К555АП6, КР1533АП16) и буферы, выходы которых позволяют передавать сигналы с инверсией (К555АП3, КР1533ИП6).
