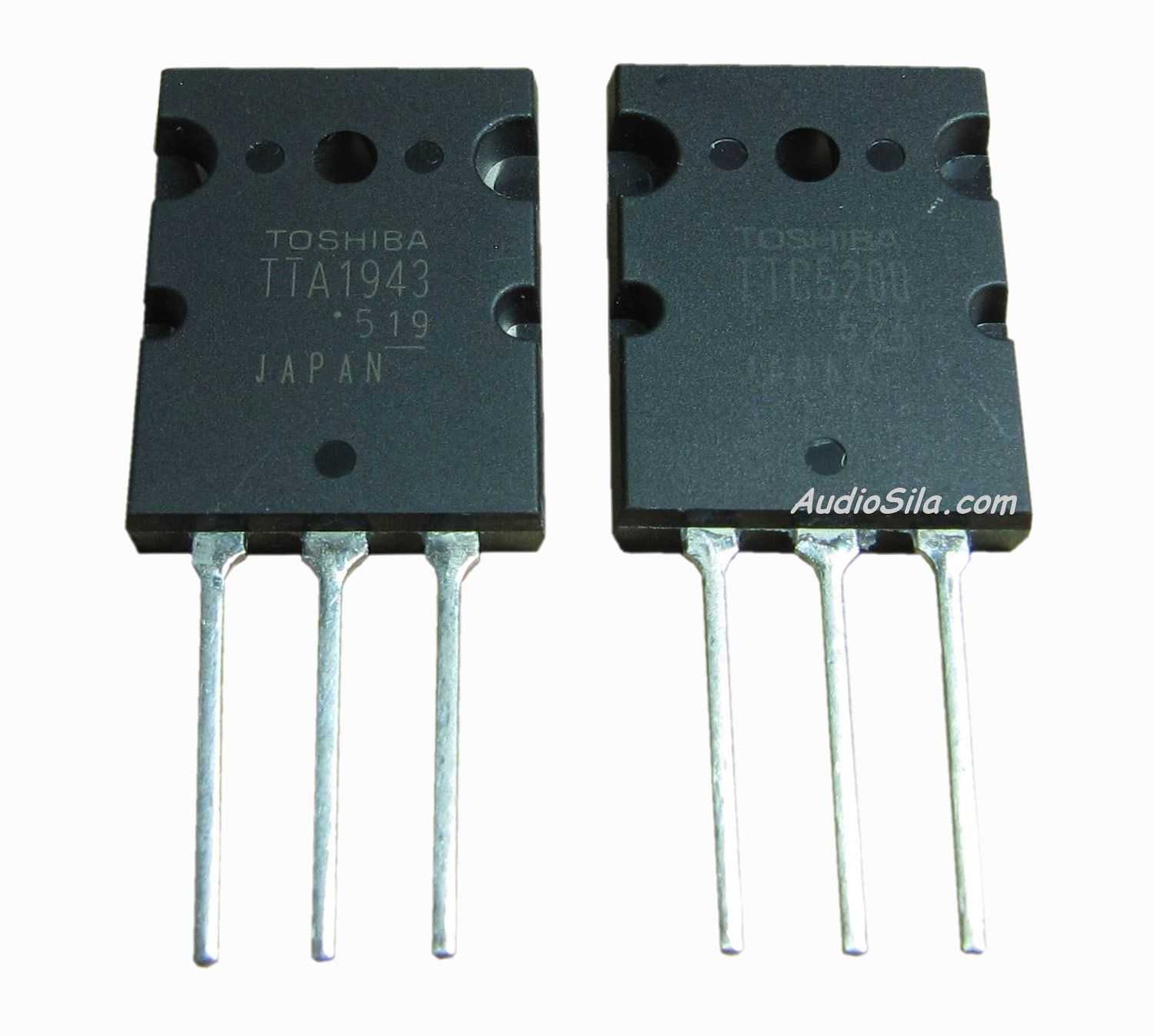

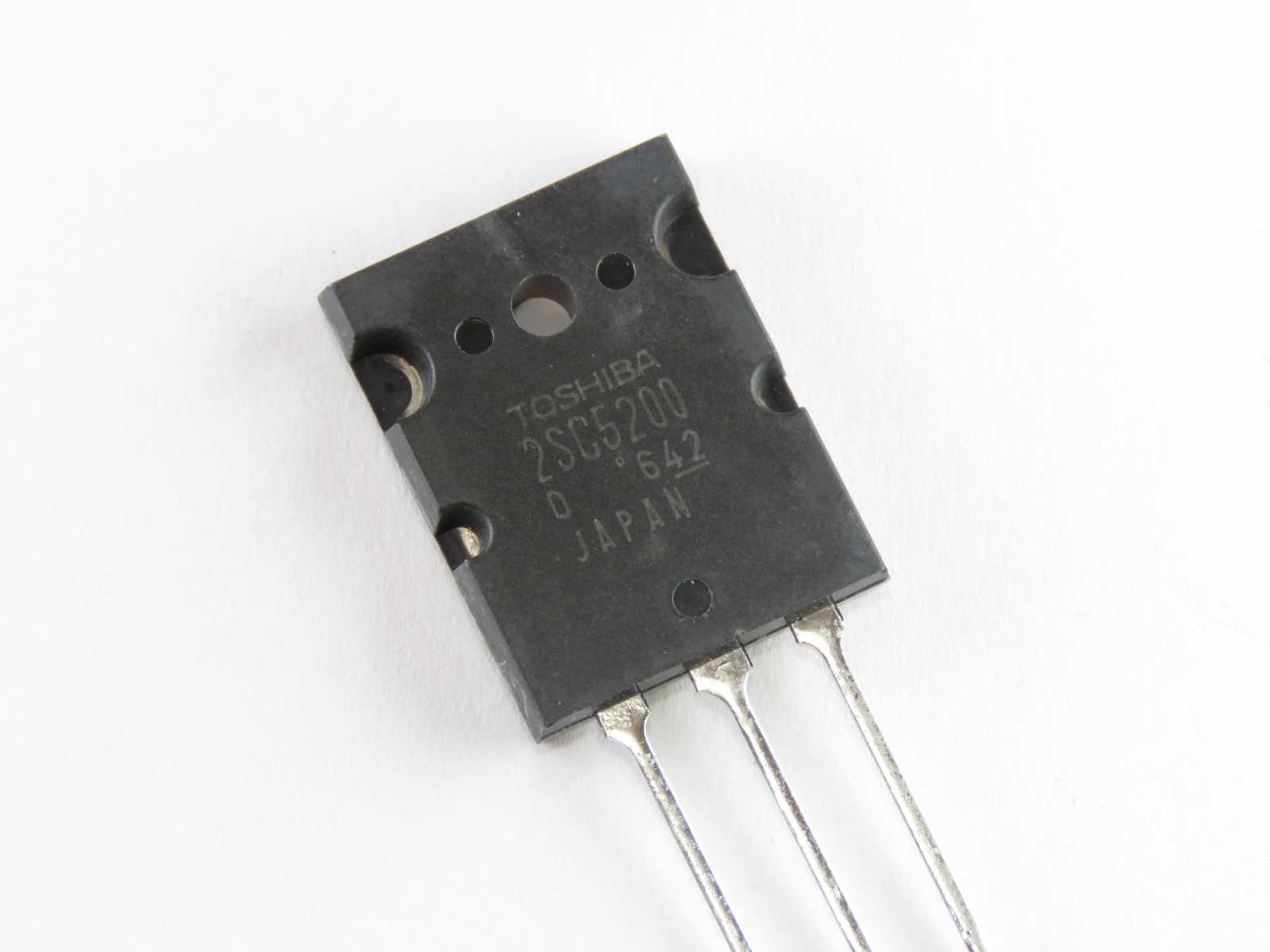

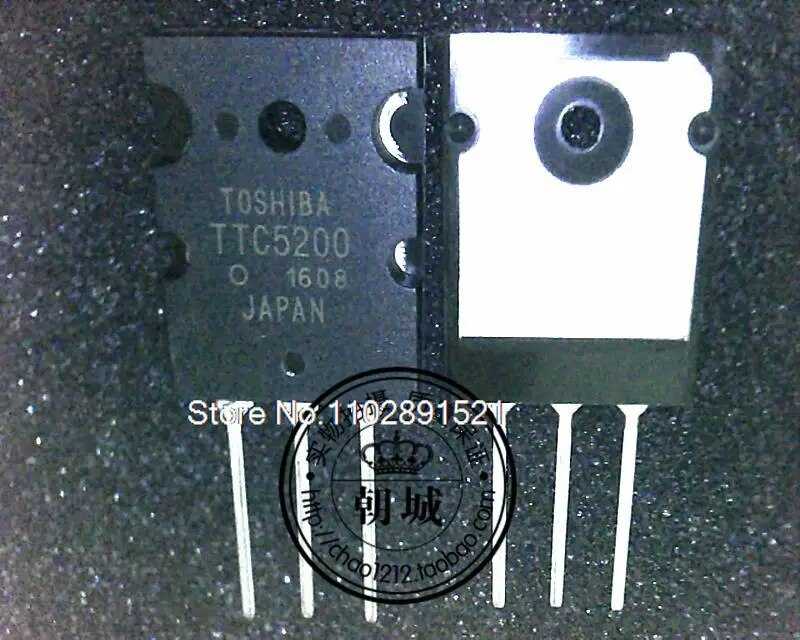

Ttc5200

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Литература по электронике

Наука, которая изучает транзисторы и другие приборы, называется электроника. Целый ее раздел посвящён полупроводниковым приборам. Если вам интересно получить больше информации о работе транзисторов, можно почитать следующие книги по этой тематике:

Цифровая схемотехника и архитектура компьютера — Дэвид М.
Операционные системы. Разработка и реализация — Эндрю Т.
Силовая электроника для любителей и профессионалов — Б. Ю. Семенов .

В этих книгах описываются различные средства программируемой электроники. Конечно же, в основе всех программируемых схем, лежат транзисторы. Благодаря этим книгам вы не только получите новые знания о транзисторах, но и навыки, которые, возможно, принесут вам доход.

Теперь вы знаете, как работают транзисторы, и где они применяются в жизни. Если вам интересна эта тема, продолжайте её изучать, ведь прогресс не стоит на месте, и все технические устройства постоянно совершенствуются

В этом деле очень важно идти в ногу со временем. Успехов вам!. Источники

Источники

https://habr.com/ru/post/133136/
https://principraboty.ru/princip-raboty-tranzistora/
https://odinelectric.ru/knowledgebase/kak-rabotaet-tranzistor-i-gde-ispolzuetsya
https://rusenergetics.ru/oborudovanie/skhema-tranzistora
https://RadioStorage.net/1670-tranzistory-osnovnye-parametry-i-harakteristiki-markirovka-tranzistorov.html
https://tokar.guru/hochu-vse-znat/tranzistor-vidy-primenenie-i-principy-raboty.html
https://www.RusElectronic.com/chitaem-elektricheskie-skhemy-s-tranzistorami/

Полевые SMD транзисторы

Маркировка	Тип прибора	Маркировка	Тип прибора
6A	MMBF4416	C92	SST4392
6B	MMBF5484	C93	SST4393
6C	MMBFU310	H16	SST4416
6D	MMBF5457	I08	SST108
6E	MMBF5460	I09	SST109
6F	MMBF4860	I10	SST110
6G	MMBF4393	M4	BSR56
6H	MMBF5486	M5	BSR57
6J	MMBF4391	M6	BSR58
6K	MMBF4932	P01	SST201
6L	MMBF5459	P02	SST202
6T	MMBFJ310	P03	SST203
6W	MMBFJ175	P04	SST204
6Y	MMBFJ177	S14	SST5114
B08	SST6908	S15	SST5115
B09	SST6909	S16	SST5116
B10	SST6910	S70	SST270
C11	SST111	S71	SST271
C12	SST112	S74	SST174
C13	SST113	S75	SST175
C41	SST4091	S76	SST176
C42	SST4092	S77	SST177
C43	SST4093	TV	MMBF112
C59	SST4859	Z08	SST308
C60	SST4860	Z09	SST309
C61	SST4861	Z10	SST310
C91	SST4391

А это пример n-p-n и p-n-n биполярных транзисторов (sot-23, sot-323) с типовым расположением выводов:

Цоколёвка и маркировка КТ815

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.

На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.

Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.

Параллельное включение транзисторов

Современные транзисторы позволяют реализовать электронные схемы расчитаные на широкие диапазоны изменений токов и напряжений, но в отдельных случаях для увеличения допустимой мощности рассеивания применяется параллельное включение транзисторов.

Схема параллельного включения транзисторов

Максимально допустимый ток протекающий через такой составной транзистор равен:

I_Kmax(общ) = I_Kmax(VT1) + I_Kmax(VT2)

При такой схеме включения транзисторов следует учитывать, что вследствие разброса параметров параллельно включённых транзисторов токи между ними распределяются неравномерно. Большая часть тока будет протекать через транзистор, имеющий больший коэффициент усиления. Рассеиваемые транзисторами мощности можно выровнять включением в их эмиттерные цепи дополнительных симметрирующих резисторов с небольшими сопротивлениями. Так как на практике трудно подбирать такие сопротивление для каждого транзистора, в практических схемах в эмиттеры всех транзисторов ставят резисторы одного сопротивления. Сопротивление симметрирующих резисторов R1 и R2 можно определить по формуле

R1 = R2 ≈ 0,5n/I_K,

где n – число параллельно соединенных транзисторов

I_K — ток проходящий через коллектор.

Такой способ связан с ухудшением усилительных свойств транзисторов, однако его достоинством является возможность получения мощного силового элемента при использовании относительно маломощных транзисторов.

BD241-S Транзисторы — биполярные — одиночные, TRANS NPN 45V 3A, Bourns Inc.

Гарантия на продукцию

Даем год гарантии на BD241-S. Транзисторы — биполярные — одиночные производства Bourns Inc. доступны для заказа в нашей компании.

Транзисторы — биполярные — одиночные BD241-S купить Вы можете в Зенер Электроникс с доставкой по всей России и в страны Таможенного союза.

Выходные характеристики биполярного транзистора в схеме с ОЭ

Выходные характеристики биполярного транзистора в схеме с общим эмиттером снимаются при постоянном значении тока базы.
Пример семейства выходных характеристик биполярного транзистора, включенного по схеме с общим эмиттером, приведен на
рисунке 3.

Начальные участки характеристик соответствуют режиму насыщения, а участки с малым наклоном — активному режиму
биполярного транзистора. Переход от режима насыщения к рабочему режиму биполярного транзистора происходит при значениях
|U_кэ|, превышающих |U_бэ|. Режим отсечки биполярного транзистора соответствует токам,
меньшим I_б = 0.

Наклон выходных характеристик определяет выходное сопротивление транзистора в схеме с общим эмиттером. Относительно
большой наклон этих характеристик (по сравнению со схемой включения транзистора с общей базой) связан с влиянием эффекта
модуляции толщины базы (эффект Эрли). При увеличении напряжения U_кэ возрастает напряжение U_кб,
что приводит к уменьшению толщины базовой области транзистора, а значит уменьшению тока базы. Для сохранения тока базы на
прежнем уровне приходится увеличивать напряжение U_бэ, что приводит к росту I_к.

Цветовая и цифровая маркировка

Транзисторы, как и другие радиокомпоненты, маркируют с помощью цветового кода. Цветовой код состоит из изображения геометрических фигур (треугольников, квадратов, прямоугольников и др.), цветных точек и латинских букв.

Код наносится на плоских частях, крышке и других местах транзистора. По нему можно узнать тип транзистора, месяц и год изготовления. Места маркировки и расшифровка цветовых кодов некоторых типов транзисторов приведены на рис. 2…3 и в табл. 1…4. Практикуется также маркировка некоторых типов транзисторов цифровым кодом (табл. 4).

Таблица 1. Цветовая и кодовая маркировки маломощных среднечастотных и высокочастотных транзисторов.

Тип транзистора	Группы транзисторов	Месяц выпуска	Год выпуска
Обозначение	Маркировка	Обозначение	Маркировка	Обозначение	Маркировка	Обозначение	Маркировка
				ян в.	бежевая
		А	розовая	фев.	синяя	1977	бежевая
		Б	желтая	март	зеленая	1978	еалатовая
		В	синяя	апр.	красная	1979	оранжевая
		Г	бежевая	май	еалатовая	1980	электрик
		Д	оранжевая	июнь	серая	1981	бирюзовая
КТ3107	голубая	Е	электрик	июль	коричневая	1982	белая
		Ж	еалатовая	авг.	оранжевая	1983	красная
		И	зеленая	сент.	электрик	1984	коричневая
		К	красная	окт.	белая	1985	зеленая
		Л	серая	ноябр.	желтая	1986	голубая
				декаб.	голубая

Таблица 2. Цветовая маркировка транзистора КТ3107 .

Рис. 2. Места цветовой и кодовой маркировки маломощных среднечастотных и высокочастотных транзисторов в корпусе КТ-26 (ТО-92).

Рис. 3. Места цветовой маркировки транзистора КТ3107 в корпусе КТ-26 (ТО-92).

Рис. 4. Места кодовой маркировки транзисторов в корпусе КТ-27 (ТО-126).

Таблица 3. Цветовая и кодовая маркировки транзисторов.

Код	Тип
4	КТ814
5	КТ815
6	КТ816
7	КТ817
8	КТ683
9	КТ9115
12	К.У112
40	КТ940

Год выпуска	Код	Месяц выпуска	Код
1986	и	Январь	1
1987	V	Февраль	2
1988	W	Март	3
1989	X	Апрель	4
1990	А	Май	5
1991	В	Июнь	6
1992	С	Июль	7
1993	D	Август	8
1994	Е	Сентябрь	9
1995	F	Октябрь
1996	Н	Ноябрь	N
1997	1	Декабрь	D
1998	К	—	—
1999	L	—	—
2000	М	—	—

Таблица 4. Кодовая маркировка мощных транзисторов.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

выводы/размер	Очень-очень маленькие	Очень маленькие	Маленькие	Средние
2 вывода	SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2)	SOD323, SOD328	SOD123F, SOD123W	SOD128
3 вывода	SOT883B (DFN1006B-3), SOT883, SOT663, SOT416	SOT323, SOT1061 (DFN2020-3)	SOT23	SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268)
4-5 выводов	WLCSP4, SOT1194, WLCSP5, SOT665	SOT353	SOT143B, SOT753	SOT223, POWER-SO8
6-8 выводов	SOT1202, SOT891, SOT886, SOT666, WLCSP6*	SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6)	SOT457, SOT505	SOT873-1 (DFN3333-8), SOT96
> 8 выводов	WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8)	WLCSP16, SOT1178 (DFN2110-9), WLCSP24	SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12)	SOT552, SOT617 (DFN5050-32), SOT510

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.

Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.

Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.

Типы корпусов SMD по названиям

Название	Расшифровка	кол-во выводов
SOT	small outline transistor	3
SOD	small outline diode	2
SOIC	small outline integrated circuit	>4, в две линии по бокам
TSOP	thin outline package (тонкий SOIC)	>4, в две линии по бокам
SSOP	усаженый SOIC	>4, в две линии по бокам
TSSOP	тонкий усаженный SOIC	>4, в две линии по бокам
QSOP	SOIC четвертного размера	>4, в две линии по бокам
VSOP	QSOP ещё меньшего размера	>4, в две линии по бокам
PLCC	ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
CLCC	ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
QFP	квадратный плоский корпус	>4, в четыре линии по бокам
LQFP	низкопрофильный QFP	>4, в четыре линии по бокам
PQFP	пластиковый QFP	>4, в четыре линии по бокам
CQFP	керамический QFP	>4, в четыре линии по бокам
TQFP	тоньше QFP	>4, в четыре линии по бокам
PQFN	силовой QFP без выводов с площадкой под радиатор	>4, в четыре линии по бокам
BGA	Ball grid array. Массив шариков вместо выводов	массив выводов
LFBGA	низкопрофильный FBGA	массив выводов
CGA	корпус с входными и выходными выводами из тугоплавкого припоя	массив выводов
CCGA	СGA в керамическом корпусе	массив выводов
μBGA	микро BGA	массив выводов
FCBGA	Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом	массив выводов
LLP	безвыводной корпус

Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

Характеристики КТ815

Ниже представлена таблица с техническими характеристиками КТ815

Наименование	U КБ , В	U КЭ , В	I K , мА	Р К , Вт	h21 э	I КБ , мА	f, МГц	U КЭ , В.
КТ815А	40	30	1500(3000)	1(10)	40-275	≤50	≥ 3	<0,6
КТ815Б	50	45	1500(3000)	1(10)	40-275	≤50	≥ 3	<0,6
КТ815В	70	65	1500(3000)	1(10)	40-275	≤50	≥ 3	<0,6
КТ815Г	100	85	1500(3000)	1(10)	30-275	≤50	≥ 3	<0,6

Обозначения из таблицы читаются следующим образом:

U КБ -максимальное рассчитанное напряжение для перехода коллектор-база
U КЭ -максимально рассчитанное напряжение на переходе коллектор-эмиттер.
I K -максимальный рассчитанный ток на выводе коллектора. В скобках указаны значения для импульсного тока.
Р К -максимально рассчитанная рассеиваемая мощность вывода коллектора без радиатора. В скобках – с радиатором.
h 21э- коэффициент передачи тока в схеме с общим эмиттером.
I КБ — обратный ток вывода коллектора.
f — граничная частота для схемы с общим эмиттером.
U КЭ — напряжение насыщения перехода коллектор-эмиттер.

Существуют и другие важные характеристики для данного элемента, которые по тем или иным причинам не попали в вышеприведённую таблицу. Существуют ещё несколько характеристик, например, температурных:

Показатель температуры перехода — 150 градусов по Цельсию.
Рабочая температура транзистора — от -60 до +125 градусов по Цельсию.

Данные параметры транзистора КТ815 одинаковы как для транзисторов в корпусах КТ-27, так и в корпусах КТ-89.

Редакторы сайта советуют ознакомиться с определением понятия гистерезиса и использовании этого эффекта в котлах.

Цветовая маркировка диодов в корпусах SOD-80

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами. Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Вывод катода	Прибор
Черный (Black)	BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown)	LL4148, LL914
Черный и оранжевый (Black Orange)	LL4150, BB219
Коричневый и зеленый (Brown Green)	LL300
Коричневый и черный (Brown Black)	LL4448
Красный (Red)	BA682
Красный и оранжевый (Red Orange)	BA683
Красный и зеленый (Red Green)	BA423L
Красный и белый (Red White)	LL600
Оранжевый и желтый (Orange Yellow)	LL3595
Желтый (Yellow)	BZV55,BZV80,BZV81 series zeners
Зеленый (Green)	BAV105, BB240
Зеленый и черный (Green Black)	BAV100
Зеленый и кочичневый (Green Brown)	BAV101
Зеленый и красный (Green Red)	BAV102
Зеленыый и оранжевый (Green Orange)	BAV103
Серый (Gray)	BAS81, 82, 83, 85, 86
Белый (White)	BB219
Белый и зеленый (White Green)	BB215
