Процесс замены транзистора П217
- Перед началом работы необходимо обезопаситься, отключив устройство от источника питания.
- Определите местоположение транзистора П217 на плате. Он может быть обозначен символом Т1 или иметь отдельную маркировку.
- С помощью паяльника снимите старый транзистор. Для этого необходимо аккуратно подогреть ножки транзистора и одновременно аккуратно вытянуть его.
- Прикрепите новый транзистор вместо старого. Убедитесь, что его ножки вставлены в соответствующие отверстия на плате.
- С помощью паяльника припаяйте ножки нового транзистора к плате. Будьте внимательны и аккуратны, чтобы не повредить соседние элементы и не перегреть транзистор.
- Проверьте правильность выполненной замены, а затем включите устройство для проверки его работоспособности. При необходимости произведите дополнительные настройки или корректировки.
Важно помнить, что замена транзистора должна проводиться согласно руководству пользователя и с учетом особенностей конкретного устройства. Если вам нет уверенности в своих навыках, лучше обратиться к профессионалам
Технические характеристики транзистора П217г
Транзистор П217г имеет следующие основные технические характеристики:
- Максимальное значение коллекторного тока (Icmax): 10 А
- Максимальное значение обратного тока коллектора (Iкобр): 20 мкА
- Максимальное значение коллекторного напряжения (Ucmax): 40 В
- Максимальное значение обратного напряжения эмиттера (UEBO): 6 В
- Максимальное значение тока базы (Ibmax): 1 А
- Максимальное значение мощности потерь на коллекторе (Pcmax): 20 Вт
Транзистор П217г обладает высоким коэффициентом усиления по току (hFE), который составляет 40-160 при коллекторном токе 2 А. Это позволяет использовать его в различных усилительных схемах.
Одним из областей применения транзистора П217г является силовая электроника. Благодаря своим высоким техническим характеристикам, он может быть использован в схемах электронных блоков питания, источников тока,
Разделы справочника:
Добавить описание биполярного транзистора.Добавить описание полевого транзистора.Добавить описание биполярного транзистора с изолированным затвором.Поиск биполярного транзистора по основным параметрам.Поиск полевого транзистора по основным параметрам.Поиск БТИЗ (IGBT) по основным параметрам.Поиск транзистора по маркировке.Поиск корпуса электронного компонента. Узнать размеры транзистора.Добавить чертёж транзистора.Параметры транзисторов биполярных низкочастотных npn.Параметры транзисторов биполярных низкочастотных pnp.Параметры транзисторов биполярных высокочастотных npn.Параметры транзисторов биполярных высокочастотных pnp.Параметры транзисторов биполярных сверхвысокочастотных npn.Параметры транзисторов биполярных сверхвысокочастотных pnp.Параметры полевых транзисторов n-канальных.Параметры полевых транзисторов p-канальных.Параметры биполярных транзисторов с изолированным затвором (БТИЗ, IGBT).
Cправочник характеристик транзисторов ПАРАТРАН полезен опытным и начинающим радиолюбителям, профессионалам в сфере электроники, конструкторам, ученикам школ и студентам высших учебных заведений, где преподаются дисциплины по электронным приборам. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов, выпускаемых промышленностью. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте».
Если Вы заметили ошибку, огромная просьба написать письмо.
Спасибо за терпение и сотрудничество.
Коллективный разум. Добавлено пользователями.
2SA940ABUX78A-220M1Т102TIP30CGMJD42CG2SB1568TIP36AGMJB42CNTE281MJD32CGTIP147GBD438GBD244CGBD442GMJ2955G2N4920G2N4918G2SB1018AКТ733А2N5194G2Т709АКТ739А2SA21842N6491GBD244BGFJAF42102SB1393A2Т818Б2Т830Б2Т708А2SB16402Т509А2Т932А2SA19392Т830В2SA18122N3792LPCECCTIP127GMJD32RLGКТ8213А2SB1548A2Т830ГTIP36CGBD180GГТ116АBD034П203Э2SA19422SA1943BL2Т505АП202Э2Т830АП4ВЭTIP117GTIP106GNTE2329MJE271GNZT6729TIP107GTTA0002MJW21195GBDS28BN2NJW1302GMJL1302AGMJL21196MJL21196GMJH11019G2SA2151NJL1302DGMJD127T4GBDX34CGBDX34BGMJD117T4GMJE15029GMJW21195FJMA790MJD117G2SA2151A2STW1695BDW52BMJH11021GKTA10492N5195GMJW21193MJ21195KSB834WMJW21193GMJH6287GNJW21193GMJH11017G2STA1694NJL0302D2SB1669-Z2SA1940MJ21195GNJL0302DG2SA19862STA1943MJE15031G
Подготовка к замене транзистора П217
Перед заменой транзистора П217 необходимо выполнить следующие шаги:
- Отключите питание устройства, в котором находится транзистор.
- Очистите рабочую поверхность от пыли и посторонних предметов.
- При необходимости, снимите крышку или заднюю панель устройства для доступа к плате, на которой расположен транзистор.
- Оцените состояние соседних элементов на плате. Если есть видимые повреждения или выгорания, возможно, нужно будет провести дополнительный ремонт.
- Проверьте спецификации заменяемого транзистора П217 (напряжение, ток, мощность) и убедитесь, что новый транзистор соответствует этим требованиям.
- Снимите охлаждающий радиатор, если он присутствует на транзисторе.
- Если транзистор закреплен на плате при помощи пайки, необходимо прогреть плату и раздеть ножки транзистора от паяльной массы при помощи паяльника и паяльной канифольной пасты.
- Аккуратно удалите старый транзистор из платы, следуя рекомендациям по демонтажу, указанным в инструкции к устройству или национальным стандартам.
- Проверьте новый транзистор и убедитесь, что все его ножки в исправном состоянии и не повреждены.
- Если новый транзистор имеет другой размер или форму, чем старый, убедитесь, что он все равно поместится на печатную плату и не будет мешать другим компонентам.
- При необходимости, приведите новый транзистор к такому же состоянию, как и старый, сняв с него остатки паяльной массы или окалины, используя специальные инструменты и средства.

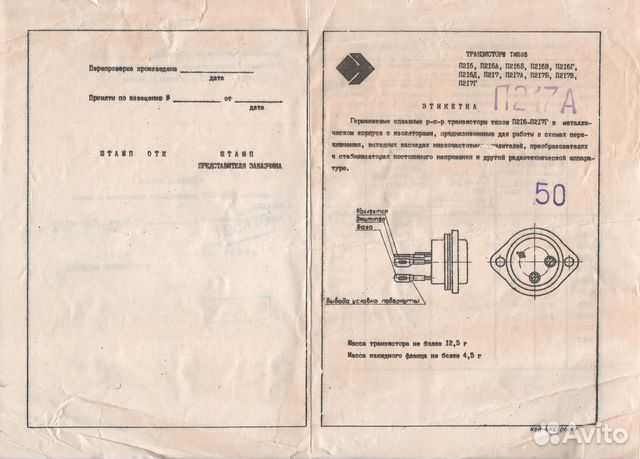

П217А
П217АТранзисторы П217А германиевые сплавные структуры p-n-p универсальные.Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.Используются для работы в радиотехнических и электронных устройствах общего и специального назначения.Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами.Маркируются цифро-буквенным кодом на корпусе транзистора.Масса транзистора не более 12,5 г, крепежного фланца не более 4,5 г.Климатическое исполнение: «УХЛ».Категория качества: «ОТК», «ВП», «ОС».Технические условия:— приемка «1» аА0.336.342ТУ;— приемка «5» СИ3.365.017ТУ;— приемка «9» СИ3.365.017ТУ/Д6, аА0.339.190ТУ.Зарубежный аналог: ASZ16, ASZ17, ASZ15.
Основные технические характеристики транзистора П217А:• Структура транзистора: p-n-p• Рк т max — Постоянная рассеиваемая мощность коллектора с теплоотводом: 30 Вт;• fh31э — Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,1 МГц;• Uкбо проб — Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В;• Uэбо проб — Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 15 В;• Iк max — Максимально допустимый постоянный ток коллектора: 7,5 А;• Iкбо — Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мА;• h31э — Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 20.

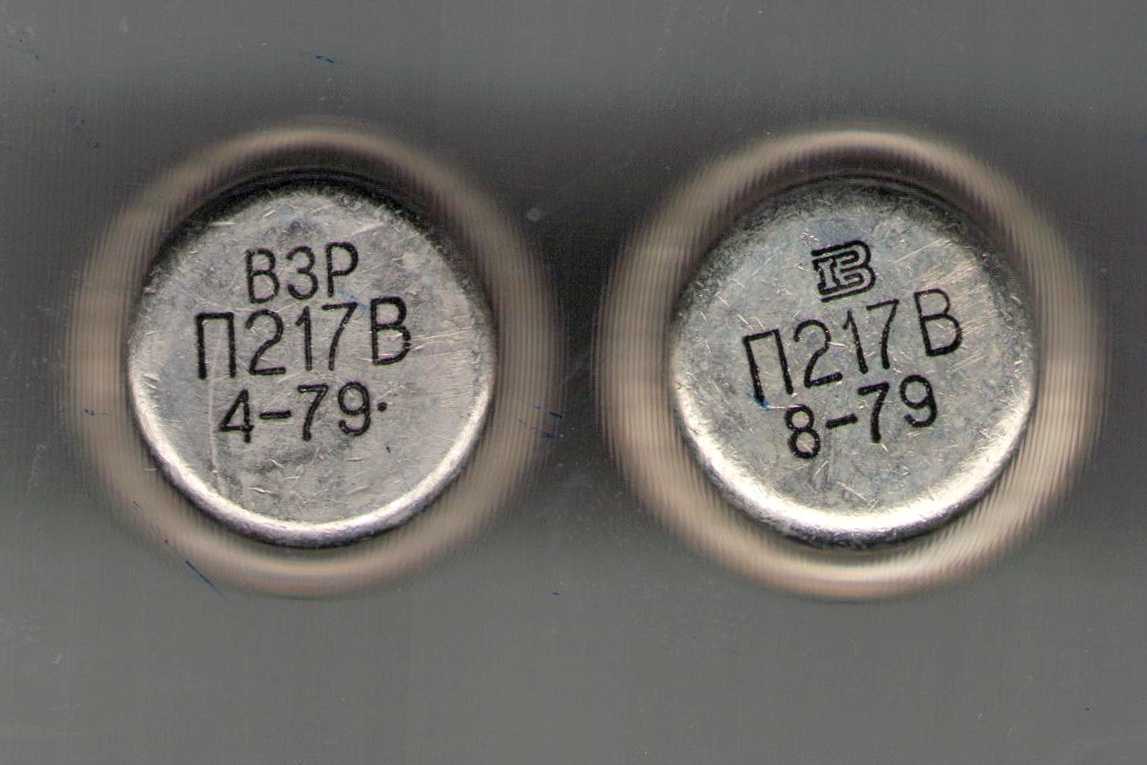

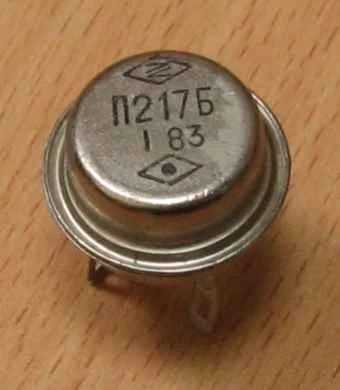

Технические характеристики транзисторов П217, П217А, П217Б, П217В, П217Г:
| Типтранзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | TПmax | Тmax | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IКmax | IК. И.max | UКЭ0 max | UКБ0 max | UЭБ0 max | РК max(РК. Т. max) | h31Э | UКЭнас. | IКБ | IЭБО | f гp. | КШ | СК | СЭ | ||||
| А | А | В | В | В | Вт | В | мкА | мкА | МГц | дБ | пФ | пФ | °С | °С | |||
| П217 | p-n-p | 7,5 | — | 60 | 60 | 15 | (30) | >15 | 1 | 0,5 | 50 | 0,1 | — | — | — | 85 | -60…+70 |
| П217А | p-n-p | 7,5 | — | 60 | 60 | 15 | (30) | 20…60 | 1 | 0,5 | 50 | 0,1 | — | — | — | 85 | -60…+70 |
| П217Б | p-n-p | 7,5 | — | 60 | 60 | 15 | (30) | >20 | 1 | 0,5 | 50 | 0,1 | — | — | — | 85 | -60…+70 |
| П217В | p-n-p | 7,5 | — | 60 | 60 | 15 | (24) | >5 | 0,5 | 3 | 20 | 0,1 | — | — | — | 85 | -60…+70 |
| П217Г | p-n-p | 7,5 | — | 60 | 60 | 15 | (24) | 15…40 | 1 | 3 | 20 | 0,1 | — | — | — | 85 | -60…+70 |
