Характеристики и цоколевка транзистора кт969а

Мультивибратор на КТ315

Мультивибратор — это генератор широкой импульсной модуляции (или коротко ШИМ). Получается, что генератор будет выдавать сигнал либо постоянного плюса, либо постоянного минуса.

Принцип действий заключается в попеременном поступлении тока то к одному, то к другому светодиоду (их два). Частоту каждого из них можно менять (если резисторы будут разными, то и включение светодиодов тоже будет отличаться). Данная схема работает от напряжения 1,7 В до 16 В. Чтобы запустить схему понадобиться 3,2 В (этого будет достаточно, чтобы увидеть деятельность светодиодов).

Стоит отметить, что схема парная (2 конденсатора, 2 резистора, (2 RC-цепи), 2 светодиода), а вот значения транзисторов могут отличаться (от 220 Ом до 300 Ом), в таком случае схема все равно будет работать.

Надежная функциональность мультивибратора зависит от более высокого сопротивления одного из резисторов.

Отметим, что, чем больше сопротивление на переменном резисторе, тем больше будет мигать светодиод.

Структура транзистора КТ969А

Эмиттер служит для ввода носителей заряда (электронов или дырок) в полупроводниковую структуру транзистора. Эмиттер обычно изготавливается из сильнопримесяного типа материала, например, из материала с примесью антимония (Sb) или арсенида галлия (GaAs). Материал эмиттера имеет высокую концентрацию носителей заряда и обладает хорошей проводимостью.

База транзистора является переградой между эмиттером и коллектором. Она имеет обратную полярность по отношению к эмиттеру и представляет собой тонкий слой полупроводника с меньшей концентрацией носителей заряда. База часто изготавливается из материала с примесью бора (B) или фосфида индия (InP) в случае КТ969А. База контролирует основной ток транзистора и выполняет функцию усиления сигнала в транзисторе.

Коллектор накапливает и уносит основные носители заряда, которые поступают из эмиттера через базу. Коллектор обычно имеет высокую концентрацию носителей заряда и обеспечивает хорошую сборку этих носителей, чтобы предотвратить их рекомбинацию. В случае КТ969А, коллектор изготавливается из германия (Ge) или сурьмы (S).

Транзистор КТ969А может быть использован в различных электронных схемах для усиления и коммутации сигналов. Он обладает высоким коэффициентом усиления и может использоваться в силовых усилителях, стабилизаторах напряжения, а также в источниках тока и других электронных устройствах.

Наиболее важные параметры.

Коэффициент передачи тока от 15 и выше.

Максимально допустимое напряжение коллектор-эмиттер — 60 в, импульсное — 160 в — у КТ805А, КТ805АМ. 135 в — у КТ805Б, КТ805БМ, КТ805ВМ.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Максимальный ток коллектора. — 5 А.

Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ — — не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ — — не более 70 мА, при напряжении колектор-эмиттер 135в.

Обратный ток эмиттера при напряжении база-эмиттер 5в не более — 100 мА.

Рассеиваемая мощность коллектора(с теплоотводом). — 30 Вт.

Граничная частота передачи тока — 20 МГц.

Транзисторы КТ805 и качер Бровина.

Качер Бровина — черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла — источник высокого напряжения. Схема самого генератора предельно проста — он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.

В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости — КТ805АМ.

В самостоятельной сборке качера самый серьезный момент — намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 — 0,25 мм на диэлектрическое основание, например — пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен — может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).

После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу — это даст возможность наблюдать «стример» — коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы — стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.

Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 — 2 см. Направление витков обеих катушек должно совпадать обязательно.

Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 — 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор — чем больше, тем лучше.

Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно — выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина — 22см), а первичной — 6см (длина — 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения — 8 в.

В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.

При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего — от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.

КТ819 — применение

Сразу стоит упомянуть, что КТ819 имеет комплементарную пару — транзистор КТ818 с p-n-p структурой. Параметры КТ818 аналогичны параметрам КТ819 с совпадающими буквами. И вот в паре с КТ818, КТ819 часто применялся в оконечных каскадах звуковоспроизводящей аппаратуры. Также благодаря своей дешевизне нашел применение в ключевых и линейных стабилизаторах постоянного напряжения. КТ819 имеет серьезные минусы:

1. низкий коэффициент усиления по току (от 12 до 20 в зависимости от подтипа), и это требует серьезной раскачки на предварительном каскаде;

1. плохая повторяемость параметров от экземпляра к экземпляру, из-за этого чтобы подобрать две пары транзисторов по коэффициенту усиления может потребоваться перебрать целое ведро КТ819

Так что если потребуется отремонтировать отечественный усилитель, то лучше сразу покупать импортные аналоги. Например вместо КТ819 и КТ818 в корпусе КТ-9, поставить зарубежную пару в корпусе TO-3: MJ15001 и MJ15002 или MJ15003 и MJ15004.

В принципе аналогов много и в интернете много информации на этот счет, только вот не факт, что конкретно в этом усилителе замена подойдет. Поэтому перед заменой необходимо свериться с документацией производителя, транзистор которого собираетесь устанавливать так как от производителя к производителю у одного и того же типа транзистора могут отличатся параметры.

Вот ещё аналоги:

• КТ818ГМ — 2N2955
• КТ819ГМ — 2N3055
• 2Т819А — 2N5068

8 thoughts on “ КТ819 параметры ”

Не считаю, что низкий коэффициент передачи тока, данных транзисторов, являлся серьезным минусом, при использовании в выходных каскадах УМЗЧ. Скорее наоборот, особенно в экономичном режиме усиления АБ, когда часть работы выходного каскада брал на себя предварительный. К тому-же, многокаскадность позволяет использовать разнообразные цепи коррекции АЧХ. А для любых биполярных транзисторов, в таком применении, без этого никак не обойтись. А для простых, но мощных УНЧ (мегафонных, сиренных…), да, не очень подходят. Только для схематично-сложных Hi-Fi. Разброс КПТ, при его изначальной малости, тоже довольно мал, так что подобрать пару несложно, не путайте с 825-ми и 827-ми. По настоящему хороши 2Т818ГМ, 2Т819ГМ и их аналоги 2N2955, 2N3055.

Много «дохлых» попадается среди непользованных 818/819, с утечкой, звонящихся между коллектором и эмиттером.

Для пары КТ819 и КТ818 небольшие начальные утечки тока почти норма, и при их прямой замене на зарубежные аналоги, придется провести тщательную перенастройку всех предыдущих каскадов, включенных в обратную связь по току. Паразитная проводимость обязательно учитывается при проектировании схем, и даже в некоторых случаях предотвращает самовозбуждение. И если речь идет о замене транзистора в высококлассном многокаскадном УМЗЧ, то лучше будет после этого сделать настройку с помощью осциллографа и генератора низкой частоты.

Транзисторы с утечкой в выходном каскаде — ни ток покоя, ни ноль на выходе уже не выставишь без плясок с бубном.

Помню времена , когда за пару 818-819 нужно было отвалить чуть-ли не ползарплаты инженера.Зато усилители радовали. Сегодня вытеснила интегральная электроника — дискретную. Но для тренировки ума и рук — очень полезная деталь. Я, кстати, просто как ленивый радиолюбитель рассуждаю.

Ну, те что в железе, действительно, были дороговаты… Правда, у радиоинженера были возможности их просто выписать на складе, сдав взамен сгоревшие, для отчетности ) А те, что пошли попозже и были одеты в пластик, дорого уже не стоили. И не потому, что так уж хуже были по параметрам, а потому, что технология производства гораздо проще и дешевле. Сегодня ситуация не изменилась — один и тот же кристалл одетый в железо стоит на порядок (!) дороже аналогичного в пластике. Это касается и отечественных и зарубежных транзисторов.

Ребята, используйте 2Т819 и никакой 2N3055 вам не понадобится!

Ну. Всё захаили всё советское это не так,это не то,всё гавно -а. забугорное не гавно- это сладость. Как ламповые уселители так и транзисторные. Радиотехника… Бердский радиозавод. и т.д. Что-то все хотели купить 1 класса . и 0 высшего. А кто знает какого параметра была ихняя электроника ?Вы кто-то производил снятия характеристик?Я давно выписываю журнал Радио. И не надо хаить советскую радиопромышленность. Что то сейчас в тренде опять советские ламповые уселители.

Характеристики транзистора КТ969А

• Тип: биполярный NPN
• Максимальное прямое коллекторное напряжение: 40 В
• Максимальный коллекторный ток: 100 мА
• Максимальная мощность коллектора: 300 мВт
• Максимальная рабочая температура: 150°C
• Усиление тока транзистора: не менее 40
• Коэффициент усиления в режиме малого сигнала: не менее 400
• Время переключения: не более 100 нс
• Максимальная температура стекла: 125°C

Транзистор КТ969А обладает высокой степенью надежности и широким диапазоном применения. Он часто используется в электронных устройствах для усиления и коммутации слабых сигналов, таких как аудио и видео частоты. Благодаря своим характеристикам, этот транзистор идеально подходит для использования в радиоаппаратуре, звуковых усилителях, телевизионных приемниках и других подобных устройствах. Он может быть также использован в энергосберегающих схемах, автоматических регуляторах и системах управления.

Транзистор КТ969А

В корзину

• Описание и характеристики
• Отзывы(0)
• Инструкция

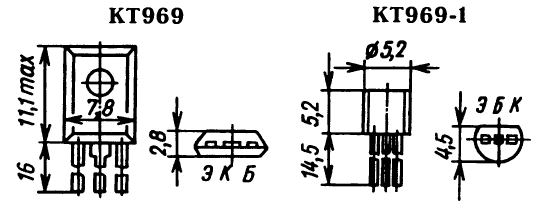

Транзистор КТ969А n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в усилительных схемах радиоэлектронной аппаратуры, изготавливаемой для народного хозяйства.

Корпусное исполнение

пластмассовый корпус КТ-27 (ТО-126)

Назначение выводов

Вывод	Назначение
№1	Эмиттер
№2	Коллектор
№3	База

Основные электрические параметры КТ969А при Токр. среды = + 25 С

Параметры	Обозначение	Ед.измер	Режимы измерения	Min	Max
Обратный ток коллектора	Iкбо	нА	Uкб=200В	—	50
Обратный ток эмиттера	Iэбо	мкА	Uэб = 5 B	—	10
Статический коэффициент передачи тока	h31Е	—	Uкб = 10 B, Iэ= 15 мА	50	—
Напряжение насыщения коллектор-эмиттер	Uкэ (нас)	В	Iк = 15 мA, Iб = 3 мA	—	1
Граничная частота коэф. передачи тока	fгр	мГц	Uкб = 10 B, Iэ= 15 мА, fгр= 20 МГц	60	—
Граничное напряжение	Uкэо гр	—	Iк = 10 мА,  Q>00, t и	250	—
Емкость коллекторного перехода	Ск	пФ	Uкб = 30 B, f= 1 МГц	—	1. 8

Значения предельно допустимых электрических режимов эксплуатации КТ969А

Параметры	Обозначение	Единица измер.	Значение
Напряжение коллектор-эмиттер  (Rбэ= )	Uкэ max	В	250
Напряжение коллектор-база  (Iк =1.0 мА)	Uкб max	В	300
Напряжение эмиттер-база

Uэб max
В
5
Постоянный ток коллектора
Iк max
мА
100

Импульсный ток коллектора (tu100)
Iки max
мА
200

Постоянный ток базы
Iб max
мА
50

Рассеиваемая мощность коллектора с теплоотводом

без теплоотвода

Pк max
Вт
6

1

Температура перехода
Tj
C
150

Возможные аналоги

Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:

• допустимое напряжение между выводом коллектора и выводом эммитера;
• допустимый ток коллектора;
• коэффициент усиления;
• рабочая частота.

Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.

Заменить КТ819 можно следующими отечественными транзисторами:

• КТ834;
• КТ841;
• КТ844;
• КТ847.

Зарубежные аналоги

Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:

• 2 N6288 ;
• BD705 ;
• TIP41 ;
• BD533 .

Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.

Проверка транзистора

Проверить КТ819 можно обыкновенным тестером. Для проверки измерительный прибор переводится в режим измерения сопротивлений. Согласно схеме КТ819ГМ (расположению выводов) или другого компонента этой серии подключаем плюсовой щуп прибора к выводу базы, а минусовой – к выводу коллектора. Измерительный прибор должен показать пробивное напряжение. Далее, не отсоединяя плюсовой щуп от базы, подключаем минусовой щуп к выводу эмиттера. В данном случае прибор должен показать практически то же значение, что и при измерении перехода база-коллектор.

После описанной выше процедуры следует проверить переходы при обратном включении. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.

Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.

Усилитель на КТ819

В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.

Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.

При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.

После сборки усилителя каких-либо операций по его настройке не требуется. Для облегчения теплового режима выходные элементы усилителя ( VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.

Усилитель на КТ315

Для создания усилителя, представленного на схеме, нужен один КТ315, один конденсатор (1 мкФ), один резистор и mini Jack.

На схеме видно, что отрицательное питание и один из двух ходов mini Jack надо припаять к эмиттеру (левая ножка).

Ко второму ходу mini Jack присоединяем “плюсом” конденсатор, а его “минус” припаиваем к базе. Дальше мы переходим к резистору. Одна его сторона должна быть прикреплена к первому колоночному проводу (другой ход колоночного провода — к коллектору), а второй — к отрицательному ходу конденсатора. К соединению провода от колонки и резистора добавляется плюсовой провод.

Теперь можно вставлять разъем в колонку и наслаждаться улучшенным и громким звуком.

Транзистор КТ829 — DataSheet

Цоколевка транзистора КТ829

Цоколевка транзистора КТ829(Т-М)

Описание

Транзисторы кремниевые мезапланарные составные универсальные низкочастотные мощные. Предназначены для работы в усилителях низкой частоты, ключевых схемах.  Выпускаются в пластмассовом корпусе с жесткими выводами. Обозначение типа приводится на корпусе. Масса транзистора не более 2 г.

Параметры транзистора КТ829

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ829А		BD267B, TIP122, BD901, BDW23C *2, BDW73C, BDW63C *2, 2SD1128 *2, 2SD1740 *2, BD267A *2
КТ829Б		BD267A, BD263, TIP121,  BD899A, BD899, BDW23B *2, BDW73B *2, BD267 *2
КТ829В		BD331, TIP120, BD897A, BD897, BDW23A, ТIР120 *2
КТ829Г		BD665, BD675, BD895A, BD895, BDW23, BDW73,  BDW63 *2, BD695 *1
Структура			—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	PK max,P*K, τ max,P**K, и max	КТ829А	—	60*	Вт
КТ829Б	—	60*
КТ829В	—	60*

КТ829Г
—
60*
КТ829АТ
—
50

КТ829АП
—
50

КТ829АМ
—
60

Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
f_гр, f*_h31б, f**_h31э, f***_max
КТ829А
—
≥4
МГц

КТ829Б

—
≥4

КТ829В
—
≥4

КТ829Г
—
≥4

КТ829АТ
—
≥4

КТ829АП
—
≥4

КТ829АМ
—
≥4

Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера
U_{КБО проб.,} U*_{КЭR проб.,} U**_{КЭО проб.}

КТ829А
1к
100*
В

КТ829Б
1к
80*

КТ829В
1к
60*

КТ829Г
1к
45*

КТ829АТ
—
100

КТ829АП
—
160

КТ829АМ
—
240

Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора

U_{ЭБО проб.,}
КТ829А
—5
В

КТ829Б
—5

КТ829В
—5

КТ829Г
—5

КТ829АТ
—5

КТ829АП
—
5

КТ829АМ
—
5

Максимально допустимый постоянный ток коллектора
I_{K max,} I*_{К , и max}
КТ829А
—
8(12*)
А

КТ829Б
—
8(12*)

КТ829В
—
8(12*)

КТ829Г
—
8(12*)

КТ829АТ
—
5

КТ829АП
—
5

КТ829АМ
—
8

Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера

I_КБО, I*_КЭR, I**_КЭO
КТ829А
100 В
≤1.5*
мА
КТ829Б
80 В
≤1.5*

КТ829В
60 В
≤1.5*

КТ829Г
60 В
≤1.5*

КТ829АТ
—
—

КТ829АП
—
—

КТ829АМ

—
—

Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером
h_21э,  h*_21Э
КТ829А
3 В; 3 А
≥750*

КТ829Б
3 В; 3 А
≥750*

КТ829В
3 В; 3 А
≥750*

КТ829Г
3 В; 3 А
≥750*

КТ829АТ
—

≥1000

КТ829АП
—
≥700

КТ829АМ
—
400…3000

Емкость коллекторного перехода
c_к,  с*_12э
КТ829А
—
≤120
пФ

КТ829Б
—
≤120

КТ829В
—
≤120

КТ829Г
—
≤120

КТ829АТ
—

—

КТ829АП
—
—

КТ829АМ
—
—

Сопротивление насыщения между коллектором и эмиттером
 r_{КЭ нас},  r*_{БЭ нас, К}**_у.р.
КТ829А
—
≤0.57
Ом, дБ

КТ829Б
—
≤0.57

КТ829В
—
≤0.57

КТ829Г
—
≤0.57

КТ829АТ

—
≤0.3

КТ829АП
—
≤0.25

КТ829АМ
—
≤0.66

Коэффициент шума транзистора
К_ш, r*_b, P**_вых
КТ829А
—
—
Дб, Ом, Вт

КТ829Б
—
—

КТ829В
—
—

КТ829Г
—
—

КТ829АТ
—
—

КТ829АП
—
—

КТ829АМ
—
—

Постоянная времени цепи обратной связи на высокой частоте
τ_к, t*_рас,  t**_выкл,  t***_пк(нс)
КТ829А
——
пс

КТ829Б
——

КТ829В
——

КТ829Г
——

КТ829АТ
——

КТ829АП
——

КТ829АМ
——

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

*3 — функциональная замена, тип корпуса отличается.

Входные характеристики	Зависимость статического коэффициента передачи тока от тока коллектора
Зависимость напряжения насыщения коллектор — эмиттер от Iк/Iб	Зависимость максимально допустимого напряжения коллектор-эмиттер от сопротивления база-эмиттер
Зависимость максимально допустимой мощности рассеивания коллектора от температуры корпуса	Область максимальных режимов

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Характеристики

Для внедрения элемента в свою разработку или схему, необходимо обращать внимание на максимальные параметры эксплуатации. Их лучше выбирать с запасом

Иначе, в лучшем случае элемент выйдет из строя, в худшем, кроме него “пыхнут” другие компоненты платы.

Для этого приведём максимальные характеристики КТ829:

• Напряжение: не выше 100 В.
• Напряжение между эмиттером и базой: не выше 5 В.
• Значение тока коллектора: не выше 8 А.
• Значение тока коллектора в импульсном режиме: не выше 12 А.
• Рассеиваемая мощность: не более 60 Вт.
• Статический коэффициент передачи тока: максимум 730.
• Переходная температура: не превышает 150 °C.
• Температурный диапазон эксплуатации: от – 40 до + 85 °C.

Также, для проектирования важны электрические параметры. Они представляют собой значения тока, напряжения, емкости в различных цепях при работе элемента при определенных условиях. Для удобства все важные параметры для серии транзисторов КТ829 сведены в одну общую таблицу, представленную на рисунке ниже:

Применение транзистора КТ969А

Основные области применения транзистора КТ969А:

1. Усилительные схемы: благодаря низкой частотной характеристике, транзистор КТ969А может быть использован в усилительных схемах для усиления слабого сигнала.
2. Коммутационные схемы: КТ969А может быть задействован в коммутационных схемах, где он используется для переключения сигнала.
3. Стабилизаторы напряжения: благодаря своей высокой надежности и низкому уровню шума, транзистор КТ969А может быть использован в стабилизаторах напряжения для обеспечения стабильного выходного напряжения.
4. Блоки питания: благодаря своей низкой потребляемой мощности, КТ969А может быть использован в блоках питания для энергосбережения.
5. Аудиоусилители: транзистор КТ969А может быть использован в аудиоусилителях для усиления звукового сигнала.

В целом, транзистор КТ969А является универсальным элементом в электронике и может быть использован в различных приложениях, где требуется низкочастотное усиление или коммутация сигнала.

Цветомузыкальная приставка на П213.

Очень несложную цветомузыкальную приставку можно собрать на трех транзистрах П213. Три раздельных усилительных каскада предназначены для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц, на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.

Входной сигнал берется с выхода акустических колонок. Его уровень регулируется с помощью потенциометра R1. Для подстройки уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7. Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.

Транзисторы П213 могут иметь значительный разброс по усилению тока. Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного сигнала. При этом транзисторы обязательно будут греться. Стабильность работы германиевых полупроводниковых приборов очень зависит от температуры. Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.

Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее. Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101, Рига 103, Урал Авто-2. Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204- стерео и т. д.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт

Эта страница показывает существующую справочную информацию о параметрах биполярного высокочастотного npn транзистора 2SC815

. Дана подробная информация о параметрах, схеме и цоколевке, характеристиках, местах продажи и производителях. Аналоги этого транзистора можно посмотреть на отдельной странице.

Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si) Структура полупроводникового перехода: npn

Производитель: NEC Сфера применения: Medium Power, High Voltage Популярность: 13955 Условные обозначения описаны на странице «Теория».

Описание транзистора КТ969А

Основные характеристики транзистора КТ969А:

• Максимальная коллектор-эмиттерная обратная напряжение составляет 40 В;
• Максимальный ток коллектора составляет 200 мА;
• Максимальная мощность потребления составляет 300 мВт;
• Максимальная рабочая частота составляет 100 МГц;
• Коэффициент усиления по току в диапазоне от 40 до 320;
• Предельные температуры эксплуатации составляют от -60°C до +150°C.

Транзистор КТ969А представляет собой твердотельное устройство, обладающее тремя выводами: эмиттером (E), коллектором (C) и базой (B). Он может быть установлен в специальное отверстие на печатной плате или в металлический корпус.

При правильном подключении и использовании, транзистор КТ969А может быть использован для усиления аналоговых сигналов, коммутации электрических цепей и других приложений, требующих работы в низкочастотном диапазоне.

Технические характеристики

Семейство кремниевых биполярных транзисторов КТ819, в зависимости от модификации, могут иметь следующие предельные эксплуатационные характеристики:

• напряжение между: коллектором и базой от 25 до 60 В; коллектором и эмиттером (при R_БЭ ≤ 100 Ом) от 40 до 100 В; базой и эмиттером – 5 В;
• постоянный ток на коллекторе от 10 до 15 А; проходящий через базу – 3 А;
• импульсный ток (при t_и ≤ 10 мс, Q ≥ 100): коллектора от 15 до 20 А; базы– 5 А;
• максимальная рассеиваемая мощность (при Т_К ≤ 25 o C) с теплоотводом от 60 до 100 Вт и без него от 1,5 до 3 Вт;
• температура p-n перехода от +125 до +150 o C;
• диапазон рабочих температур от -45 до +150 o C;

Основные параметры представлены в документации от производителя. Значения приводятся с учетом температуры окружающей среды не более +25 o C. Рассмотрим их подробнее, в зависимости от классификации устройств.

В связи с тем, что транзистор устарел, современные производители указывают в его техописании только минимальный набор параметров. Более подробную информацию по серии можно найти в старой версии даташит. Там данные приведены вместе с графиками передаточных характеристик, зависимостями статического коэффициента усиления от тока эмиттера и др.

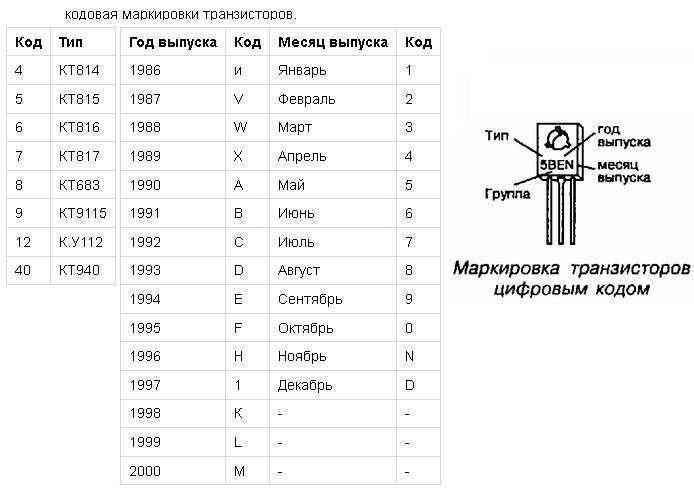

Маркировка

Изучая параметры КТ819, стоит знать и другую маркировку этой серии транзисторов. Выполняя условия отраслевого стандарта ОСТ 11.336.919-81 различные отечественные производители обозначали его так — 2Т819. Первые символы «2T» указывают на кремневые биполярные транзисторы. В старых технических описаниях данные об этих устройствах приводят вместе с рассматриваемыми в этой статье.

Принципиальная схема

Основой любого не импульсного блока питания является низкочастотный силовой трансформатор. В данном случае это тороидальный довольно тяжелый трансформатор типа TST250W/24V. Его номинальное выходное переменное напряжение 24V при токе 10А и входном напряжении 230V.

Рис. 1. Принципиальная схема мощного стабилизатора напряжения +19В.

У данного трансформатора нет никаких колодок для подключения или клемм, — просто «колесо» с четырьмя проводами для подключения.

Конечно, можно применить любой другой трансформатор с вторичным напряжением 20-25V. В магазинах промышленного электрооборудования можно приобрести другой трансформатор соответствующей мощности на 24V, например, на Ш-образ-ном сердечнике.

Переменное напряжение с вторичной обмотки силового трансформатора Т1 поступает на выпрямительный мост VD1 и конденсатор С1, сглаживающий пульсации.

В принципе, соглашусь, что емкости 2200 мкФ при токе 10А не слишком достаточно. Но, это же не УНЧ питаем. На задней стенке ноутбука вообще стоит значок пульсирующего напряжения. Так что для данного случая, этого вполне достаточно.

Стабилизатор напряжения сделан на основе микросхемы 7812. Но её выходное напряжение равно 12V, а нам нужно 19V, плюс максимальный ток 1А, а нужно, как было решено, 10А.

Выходная мощность была увеличена за счет транзистора VТ1 типа КТ819, на котором сделан эмиттерный повторитель выходного напряжения стабилизатора А1.

Напряжение стабилизации было поднято за счет стабилитрона VD2, это Д814А, его напряжение стабилизации 8V. Так что 12+8=20. Однако, около одного вольта падает на транзисторе VТ1, так что выходит как раз как и надо.

Способы использования КТ969А

1. Усилительный каскад

Транзистор КТ969А широко применяется в усилительных каскадах. Благодаря своей высокой усиливающей способности и низкому уровню шума, он находит применение в аудио-усилителях, радиоприёмниках и других аналоговых устройствах. В усилительных схемах КТ969А можно использовать как усилитель малой и средней мощности.

2. Ключевой элемент схемы

Транзистор КТ969А может использоваться в качестве ключевого элемента в различных электронных схемах. Он подходит для управления различного рода нагрузками, такими как моторы и светодиоды. КТ969А обладает высокой коммутационной скоростью, а также имеет низкий отрицательный температурный коэффициент передачи, что делает его эффективным при использовании в схемах с регулированием по температуре.

3. Импульсные источники питания

Транзистор КТ969А может быть использован в импульсных источниках питания. Благодаря своим характеристикам, таким как низкое сопротивление в открытом состоянии, низкое падение напряжения и высокий коэффициент усиления, КТ969А демонстрирует высокую производительность в схемах импульсного преобразования. Он может быть использован для регулирования напряжения и частоты импульсов, что делает его полезным компонентом в блоках питания компьютеров и других электронных устройств.

4. Триггерные устройства и таймеры

Транзистор КТ969А может быть использован в триггерных устройствах и таймерах. Благодаря своей высокой коммутационной скорости и стабильности, он может использоваться для создания простых логических элементов и схем памяти. КТ969А также имеет низкое энергопотребление и низкий ток утечки, что делает его подходящим для применения в энергосберегающих устройствах и батарейных схемах.

Примечание: Перед использованием транзистора КТ969А в любой схеме необходимо ознакомиться с его полными техническими характеристиками и рекомендациями производителя.

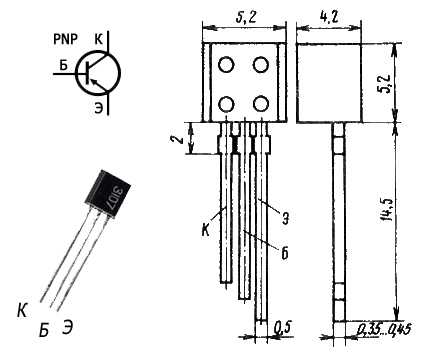

Цоколевка транзистора КТ969А

Транзистор КТ969А имеет следующую цоколевку:

1. Коллектор (К): Этот вывод обеспечивает подключение коллекторной области транзистора к внешней электрической цепи.

2. База (Б): Через этот вывод подается управляющий сигнал на базу транзистора для изменения коллекторного тока.

3. Эмиттер (Э): Этот вывод представляет собой общий вывод между коллектором и базой и обеспечивает выход коллекторного тока на внешнюю электрическую цепь.

Использование правильной цоколевки транзистора КТ969А является одним из важных моментов при его подключении в электрическую схему, так как неправильное подключение может привести к неисправности или поломке транзистора.

Описание транзистора КТ969А

Транзистор КТ969А представляет собой биполярный маломощный полевой p-n-p транзистор общего назначения. Он обладает низким уровнем шума и низкими токами утечки, что делает его идеальным выбором для использования в усилителях малой мощности, прецизионных усилителях, стабилизаторах напряжения и других аналоговых приборах.

Транзистор КТ969А имеет следующие основные характеристики:

• Тип: p-n-p
• Максимальный коллекторный ток (I_k): 100 мА
• Максимальное обратное напряжение коллектора (U_кобр): 45 В
• Максимальное прямое напряжение коллектор-эмиттер (U_кэ): 45 В
• Максимальная мощность потери в рабочем режиме (P_к): 400 мВт
• Граничная рабочая частота (f_гр): 200 МГц
• Тип корпуса: TO-92

Транзистор КТ969А может быть использован в широком спектре электронных устройств и схем, где требуется маломощное управление током и усиление сигнала. Его применение является особенно актуальным в радиотехнике, аудиоусилителях, схемах усилителей на низких частотах и других подобных приложениях.
