Налаживание
Установив его движок в положение максимального сопротивления а движок резистора R3 в верхнее (по схеме) положение и включив последовательно с нагрузкой амперметр на ток 150-200А (или просто подсоединив его к гнездам розетки XS1) включают стабилизатор в сеть и, уменьшая сопротивление подстроенного резистора, добиваются отклонения стрелки амперметра до соответствующей отметки шкалы. Затем измеряют сопротивление введенной части подстроенного резистора и заменяют его постоянным ближайшего номинала.

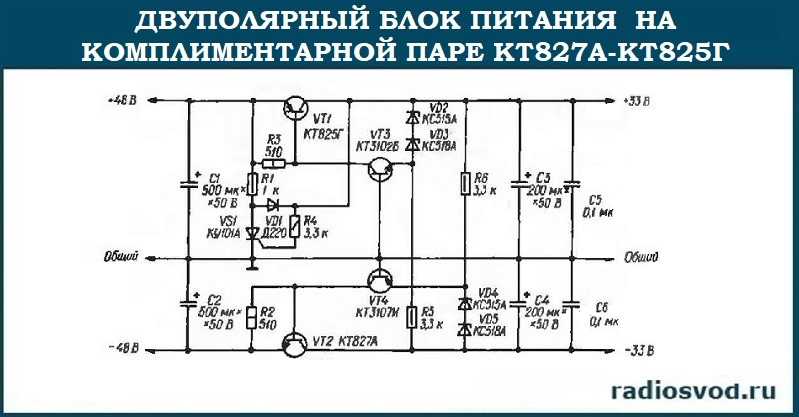

Если необходимо увеличить или уменьшить отдаваемый в нагрузку максимальный ток можно соответственно увеличить или уменьшить число транзисторов и ОУ.
Таким образом, на основе описанного стабилизатора можно создать значительно более мощный источник тока. Подключая нагрузку к стабилизатору тока, следует помнить, что на «земляном» проводе будет плюсовой выход стабилизатора.
Параметры транзистора КТ827. Datasheet. Цоколевка и аналоги.

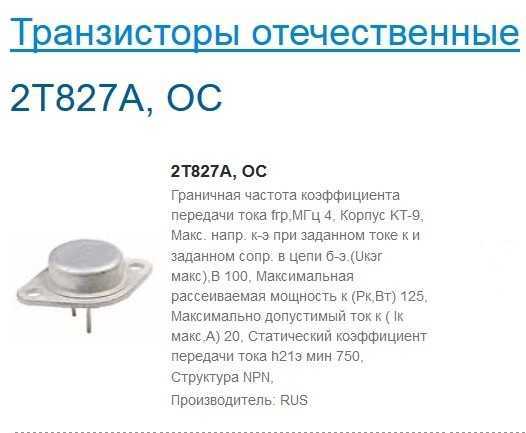

КТ827 –
кремниевый биполярный эпитаксиально-планарный составной (Дарлингтона) n-p-n
транзистор в пластмассовом корпусе TO-3
Назначение: КТ827 предназначен для применения
усилителях низкой частоты, переключающих устройствах
Типы: КТ827А, КТ827Б, КТ827В
Аналог КТ827: по параметрам близки
BDX87, 2N6057
Комплементарная пара: pnp транзистор КТ825

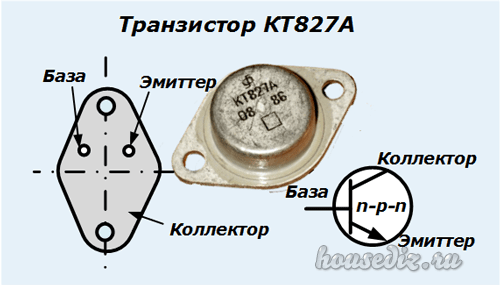

Цоколевка КТ827: см. рисунок
Производители: Интеграл (Беларусь), Кремний-Маркетинг (Брянск)
Datasheet: (подробные
характеристики с графиками зависимостей параметров)
| Основные параметры транзисторов КТ827: | |||
|---|---|---|---|
| Параметры | Режим измерения | Min (минимальное значение параметра) | Max (максимальное значение параметра) |
| Статический коэффициент передачи тока КТ827 | Uкэ=3B, Iк=10A | 750 | 18000 |
| Напряжение насыщения коллектор-эмиттер КТ827 | Iк=10А, Iб=40мA | 1 | 2.0В |
| Напряжение насыщения база-эмиттер КТ827 | Iк=20A, Iб=200мA | 2.6 | 4.0В |
| Предельные параметры транзисторов КТ827: | |||
| Постоянное напряжение коллектор-эмиттерКТ827АКТ827БКТ827В | Rэб≤ 1кОм | 100В80В60В | |
| Напряжение эмиттер-база (обратное) | 5В | ||
| Постоянный ток коллектора КТ827 | 20А | ||
| Импульсный ток коллектора | 40А | ||
| Постоянный ток базы | 0.5А | ||
| Постоянная рассеиваемая мощность коллектора | Тк ≤ 25 °С | 125Вт |
Подробные характеристики КТ827 и графики зависимостей
параметров приведены в
справочнике мощных транзисторов
КТ8270А
MJE13001
Отечественный и зарубежный аналоги
КТ8270А
КТ538А
Отечественный и зарубежный аналоги
КТ8271А
BD136
Отечественный и зарубежный аналоги
КТ8271А
КТ6109А
Отечественный и зарубежный аналоги
КТ8271А
КТ626А
Отечественный и зарубежный аналоги
КТ8271А
КТ626Е
Отечественный и зарубежный аналоги
КТ8271А
КТ814Б
Отечественный и зарубежный аналоги
КТ8271Б
BD138
Отечественный и зарубежный аналоги
КТ8271Б
КТ6104А
Отечественный и зарубежный аналоги
КТ8271Б
КТ814В
Отечественный и зарубежный аналоги
КТ8271В
BD140
Отечественный и зарубежный аналоги
КТ8271В
КТ6109А
Отечественный и зарубежный аналоги
КТ8271В
КТ626Ж
Отечественный и зарубежный аналоги
КТ8271В
КТ814Г
Отечественный и зарубежный аналоги
КТ8272А
BD135
Отечественный и зарубежный аналоги
КТ8272А
КТ815Б
Отечественный и зарубежный аналоги
КТ8272А
КТ961В
Отечественный и зарубежный аналоги
КТ8272Б
BD137
Отечественный и зарубежный аналоги
КТ8272Б
КТ815В
Отечественный и зарубежный аналоги
КТ8272Б
КТ961Б
Отечественный и зарубежный аналоги
КТ8272В
BD139
Отечественный и зарубежный аналоги
КТ8272В
КТ815Г
Отечественный и зарубежный аналоги
КТ8272В
КТ961А
Отечественный и зарубежный аналоги
КТ827А
2N6059
Отечественный и зарубежный аналоги
КТ827А
2N6284
Отечественный и зарубежный аналоги
КТ827А
BDX63
Отечественный и зарубежный аналоги
КТ827А
BDX65A
Отечественный и зарубежный аналоги
КТ827А
BDX67
Отечественный и зарубежный аналоги
КТ827А
BDX87C
Отечественный и зарубежный аналоги
КТ827А
MJ3521
Отечественный и зарубежный аналоги
КТ827А
MJ4035
Отечественный и зарубежный аналоги
КТ827Б
2N6058
Отечественный и зарубежный аналоги
КТ827Б
2N6283
Отечественный и зарубежный аналоги
КТ827Б
BDX63
Отечественный и зарубежный аналоги
КТ827Б
BDX65
Отечественный и зарубежный аналоги
КТ827Б
BDX67
Отечественный и зарубежный аналоги
КТ827Б
BDX85B
Отечественный и зарубежный аналоги
КТ827Б
BDX87B
Отечественный и зарубежный аналоги
КТ827Б
MJ3001
Отечественный и зарубежный аналоги
КТ827Б
MJ4034
Отечественный и зарубежный аналоги
КТ827В
2N6057
Отечественный и зарубежный аналоги
КТ827В
2N6282
Отечественный и зарубежный аналоги
КТ827В
BDX85
Отечественный и зарубежный аналоги
КТ827В
BDX85A
Отечественный и зарубежный аналоги
КТ827В
BDX87
Отечественный и зарубежный аналоги
КТ827В
BDX87A
Отечественный и зарубежный аналоги
КТ827В
MJ3000
Отечественный и зарубежный аналоги
КТ827В
MJ3520
Отечественный и зарубежный аналоги
КТ827В
MJ4033
Отечественный и зарубежный аналоги

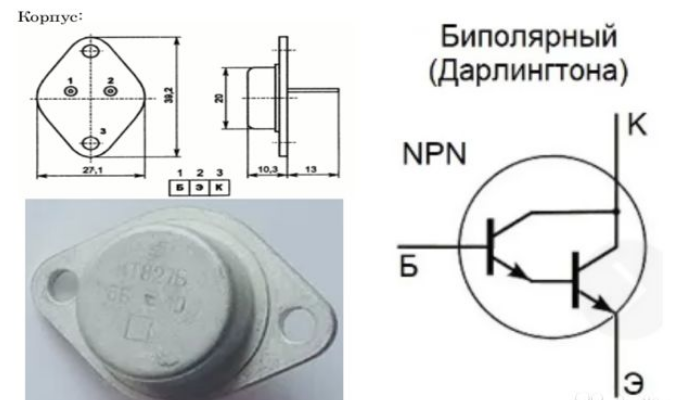

Цоколевка
Самая полезная информация, которую можно увидеть в цоколевке на КТ827А, да и вообще на транзисторы — это расположение ножек, т.к. если этого не знать, можно запутаться и припаять на место эммитера базу, а на место базы коллектор. Поверьте, ничего хорошего из этого не выйдет. Поэтому на рисунке ниже показаны данные параметры, а так же габаритные размеры. Транзисторы серии КТ827 изготавливаются в металлическом корпусе, имеющем стеклянные изоляторы и жёсткие выводы. Маркировка наносится сверху. Масса прибора не более 20 г. 2Т827А-5 производится на пластине для гибридных ИС с контактными площадками.
Симптомы поломки транзистора КТ827Б
При поломке транзистора КТ827Б могут возникнуть следующие симптомы:
| Симптом | Возможная причина |
|---|---|
| Отсутствие или недостаточное напряжение на выходе | Плохой контакт в цепи питания, повреждение самого транзистора |
| Повышенная нагрузка на источник питания | Поломка транзистора может привести к увеличению тока потребления, что в конечном итоге приведет к перегрузке источника питания |
| Частое переключение в режим защиты | Неисправность транзистора может вызывать частое срабатывание защитной функции и, как результат, отключение цепи |
| Искажение сигнала | Поломка транзистора может привести к искажению сигнала на выходе, что в свою очередь может ухудшить качество звука или видео |
Если возникнут подозрения на поломку транзистора КТ827Б, необходимо провести проверку с помощью мультиметра и при необходимости заменить его на аналогичный или совместимый транзистор.
Наиболее важные параметры.
Коэффициент передачи тока от 15 и выше.
Максимально допустимое напряжение коллектор-эмиттер — 60 в, импульсное — 160 в — у КТ805А, КТ805АМ. 135 в — у КТ805Б, КТ805БМ, КТ805ВМ.
Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.
Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.
Максимальный ток коллектора. — 5 А.
Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ — — не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ — — не более 70 мА, при напряжении колектор-эмиттер 135в.
Обратный ток эмиттера при напряжении база-эмиттер 5в не более — 100 мА.
Рассеиваемая мощность коллектора(с теплоотводом). — 30 Вт.
Граничная частота передачи тока — 20 МГц.
Транзисторы КТ805 и качер Бровина.
Качер Бровина — черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла — источник высокого напряжения. Схема самого генератора предельно проста — он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.
В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости — КТ805АМ.
В самостоятельной сборке качера самый серьезный момент — намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 — 0,25 мм на диэлектрическое основание, например — пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен — может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).
После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу — это даст возможность наблюдать «стример» — коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы — стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.
Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 — 2 см. Направление витков обеих катушек должно совпадать обязательно.
Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 — 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор — чем больше, тем лучше.
Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно — выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина — 22см), а первичной — 6см (длина — 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения — 8 в.
В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.
При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего — от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.
Аналог КТ827А
Здравствуйте уважаемые читатели. Существует много схем, где с большим успехом используются замечательные мощные составные транзисторы КТ827 и естественно иногда возникает необходимость в их замене. Кода под рукой данных транзисторов не обнаруживается, то начинаем задумываться об их возможных аналогах.
Полных аналогов среди изделий иностранного производства я не нашел, хотя в интернете есть много предложений и утверждений о замене этих транзисторов на TIP142. Но у этих транзисторов максимальный ток коллектора равен 10А, у 827 он равен 20А, хотя мощности у них одинаковые и равны 125Вт. У 827 максимальное напряжение насыщения коллектор – эмиттер равно два вольта, у TIP142 – 3В, а это значит, что в импульсном режиме, когда транзистор будет находиться в насыщении, при токе коллектора 10А на нашем транзисторе будет выделиться мощность 20Вт, а на буржуйском – 30Вт, поэтому придется увеличивать размеры радиатора.
Хорошей заменой может быть транзистор КТ8105А, данные смотрим в табличке. При токе коллектора 10А напряжение насыщения у данного транзистора не более 2В. Это хорошо.

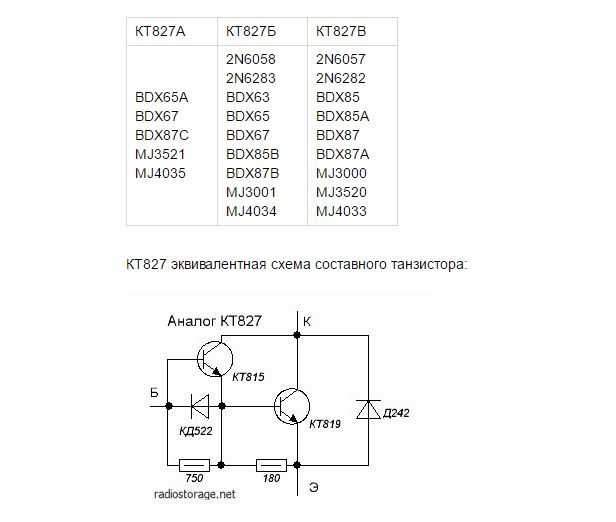

При неимении все этих замен я всегда собираю приблизительный аналог на дискретных элементах. Схемы транзисторов и их вид приведены на фото 1.
Собираю обычно навесным монтажом, один из возможных вариантов показан на фото 2.
В зависимости от нужных параметров составного транзистора можно подобрать транзисторы для замены. На схеме указаны диоды Д223А, я обычно применяю КД521 или КД522.
На фото 3 собранный составной транзистор работает на нагрузку при температуре 90 градусов. Ток через транзистор в данном случае равен 4А, а падение напряжения на нем 5 вольт, что соответствует выделяемой тепловой мощности 20Вт. Обычно такую процедуру я устраиваю полупроводникам в течении двух, трех часов. Для кремния это совсем не страшно. Конечно для работы такого транзистора на данном радиаторе внутри корпуса устройства потребуется дополнительный обдув.
Для выбора транзисторов привожу таблицу с параметрами.
Параметры самодельного составного транзистора (Рвых, Iк макс.)будут конечно соответствовать параметрам примененного выходного транзистора. Вот вроде и все. До свидания. К.В.Ю.
Просмотров:85 771
Рекомендации по выбору аналогов транзистора КТ827Б
1. Учитывайте параметры транзистора
При выборе аналогов транзистора КТ827Б, обратите внимание на параметры, которые описывают его характеристики
Важно выбрать аналог, который имеет аналогичные или более высокие значения параметров, чтобы гарантировать работоспособность вашей схемы
2. Проверяйте совместимость по типу и полупроводниковому материалу. При выборе аналогов транзистора КТ827Б, убедитесь, что они имеют аналогичный тип транзистора (например, NPN или PNP) и используют тот же полупроводниковый материал (например, кремний). Это поможет избежать проблем совместимости и обеспечить правильную работу вашей схемы.
3
Обратите внимание на ток и напряжение. При выборе аналогов транзистора КТ827Б, проверьте, что они поддерживают тот же максимальный ток и напряжение
Это важно для того, чтобы избежать перегрузки транзистора и обеспечить долгий срок его службы. 4
Изучайте документацию и обзоры. При выборе аналогов транзистора КТ827Б, рекомендуется изучить документацию на предлагаемые аналоги и ознакомиться с отзывами и обзорами от других пользователей. Это поможет вам сделать более осознанный выбор и выбрать аналог с хорошей репутацией и надежностью
4. Изучайте документацию и обзоры. При выборе аналогов транзистора КТ827Б, рекомендуется изучить документацию на предлагаемые аналоги и ознакомиться с отзывами и обзорами от других пользователей. Это поможет вам сделать более осознанный выбор и выбрать аналог с хорошей репутацией и надежностью.
5. Проконсультируйтесь с профессионалами. Если у вас возникли сложности при выборе аналогов транзистора КТ827Б, рекомендуется проконсультироваться с опытными специалистами или инженерами. Они смогут предложить вам наиболее подходящие аналоги и дать рекомендации, основанные на их опыте и знаниях.
Следуя данным рекомендациям, вы сможете выбрать лучшие аналоги транзистора КТ827Б, которые подойдут для вашей электронной схемы и обеспечат ее надежную работу.
Варианты замены транзистора КТ 827
Существует несколько вариантов замены транзистора КТ 827:
1. КТ 805 — данный транзистор является прямым аналогом КТ 827 и имеет схожие характеристики. Однако, перед заменой рекомендуется проверить, что он вписывается в заданные параметры схемы.
2. 2N3906 — еще один распространенный аналог для КТ 827. Этот транзистор обладает хорошей линейностью и обратной полярностью, что делает его подходящим для многих приложений.
3. BC556B — этот транзистор имеет низкий уровень шума и хорошую линейность. Он также является альтернативой для КТ 827.
Важно помнить, что при замене транзистора необходимо также учитывать максимальные значения напряжения и тока, чтобы избежать повреждения схемы. Выбор конкретного заменителя также может зависеть от особенностей схемы, в которой используется транзистор КТ 827
Поэтому рекомендуется обратиться к схемотехнической документации и производителям электронных компонентов для получения дополнительной информации и консультации
Выбор конкретного заменителя также может зависеть от особенностей схемы, в которой используется транзистор КТ 827. Поэтому рекомендуется обратиться к схемотехнической документации и производителям электронных компонентов для получения дополнительной информации и консультации.
Архивы
АрхивыВыберите месяц Февраль 2022 (2) Январь 2022 (3) Декабрь 2021 (4) Ноябрь 2021 (2) Октябрь 2021 (6) Апрель 2021 (1) Март 2021 (3) Февраль 2021 (2) Январь 2021 (1) Декабрь 2020 (1) Ноябрь 2020 (1) Октябрь 2020 (1) Сентябрь 2020 (2) Июль 2020 (2) Июнь 2020 (1) Апрель 2020 (1) Март 2020 (3) Февраль 2020 (2) Декабрь 2019 (2) Октябрь 2019 (3) Сентябрь 2019 (3) Август 2019 (4) Июнь 2019 (4) Февраль 2019 (2) Январь 2019 (2) Декабрь 2018 (2) Ноябрь 2018 (2) Октябрь 2018 (3) Сентябрь 2018 (2) Август 2018 (3) Июль 2018 (2) Апрель 2018 (2) Март 2018 (1) Февраль 2018 (2) Январь 2018 (1) Декабрь 2017 (2) Ноябрь 2017 (2) Октябрь 2017 (2) Сентябрь 2017 (4) Август 2017 (5) Июль 2017 (1) Июнь 2017 (3) Май 2017 (1) Апрель 2017 (6) Февраль 2017 (2) Январь 2017 (2) Декабрь 2016 (3) Октябрь 2016 (1) Сентябрь 2016 (2) Август 2016 (1) Июль 2016 (9) Июнь 2016 (3) Апрель 2016 (5) Март 2016 (1) Февраль 2016 (3) Январь 2016 (3) Декабрь 2015 (3) Ноябрь 2015 (4) Октябрь 2015 (6) Сентябрь 2015 (5) Август 2015 (1) Июль 2015 (1) Июнь 2015 (3) Май 2015 (3) Апрель 2015 (3) Март 2015 (2) Январь 2015 (4) Декабрь 2014 (9) Ноябрь 2014 (4) Октябрь 2014 (4) Сентябрь 2014 (7) Август 2014 (3) Июль 2014 (2) Июнь 2014 (6) Май 2014 (4) Апрель 2014 (2) Март 2014 (2) Февраль 2014 (5) Январь 2014 (4) Декабрь 2013 (7) Ноябрь 2013 (6) Октябрь 2013 (7) Сентябрь 2013 (8) Август 2013 (2) Июль 2013 (1) Июнь 2013 (2) Май 2013 (4) Апрель 2013 (7) Март 2013 (7) Февраль 2013 (7) Январь 2013 (11) Декабрь 2012 (7) Ноябрь 2012 (5) Октябрь 2012 (2) Сентябрь 2012 (10) Август 2012 (14) Июль 2012 (5) Июнь 2012 (21) Май 2012 (13) Апрель 2012 (4) Февраль 2012 (6) Январь 2012 (6) Декабрь 2011 (2) Ноябрь 2011 (9) Октябрь 2011 (14) Сентябрь 2011 (22) Август 2011 (1) Июль 2011 (5)
Приложение в электронных схемах
Транзистор КТ827А нашел широкое применение в электронных схемах благодаря своим характеристикам и особенностям. Он отличается высокой частотой переключения, низким уровнем шума и малыми габаритами.
Одним из основных применений транзистора КТ827А является его использование в усилителях сигнала. Благодаря своей высокой частоте переключения, он обеспечивает эффективное и качественное усиление сигнала. Кроме того, транзистор КТ827А может использоваться в цепях управления и модуляции, что делает его востребованным компонентом для различных типов радиосистем и телекоммуникационного оборудования.
Важной характеристикой транзистора КТ827А является его низкий уровень шума. Это позволяет использовать его в чувствительных электронных схемах, где требуется максимально точное и чистое воспроизведение сигнала
Например, в приемниках радиосигналов или аудиоусилителях.
Также транзистор КТ827А может применяться во вспомогательных схемах, например, в блоках питания. Благодаря своим малым габаритам, он занимает мало места на плате и позволяет создавать компактные и эффективные блоки питания.
Благодаря своим характеристикам и особенностям, транзистор КТ827А является незаменимым компонентом в современной электронике и широко применяется в различных электронных схемах.
Проверка составного транзистора
Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.
Рис 6. Эквивалентная схема транзистора КТ827А
Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.
Рис. 7. Схема для проверки составного транзистора
Обозначение:
- Т – тестируемый элемент, в нашем случае КТ827А.
- Л – лампочка.
- R – резистор, его номинал рассчитываем по формуле h21Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A — 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).
Тестирование производится следующим образом:
- Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
- Подаем минус – лампочка гаснет.
Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.
Выбор аналогов КТ 827 для замены
Замена транзистора КТ 827 может потребоваться в случае, когда оригинальная деталь не доступна или имеет слишком высокую стоимость. В таких случаях можно использовать аналоги, которые обладают схожими характеристиками и могут успешно заменить КТ 827.
При выборе аналога важно учитывать следующие параметры:
1. Тип транзистора: КТ 827 является биполярным планарным NPN транзистором. При замене следует искать аналог с аналогичным типом.
2. Максимальное значение коллекторного тока (Ic): Транзисторы с более высоким значением максимального тока могут быть использованы вместо КТ 827, но не наоборот. Поэтому при выборе аналога необходимо убедиться, что его максимальный ток не ниже Ic оригинального транзистора.
3. Коэффициент усиления тока (hfe): Этот параметр определяет усиление сигнала, проходящего через транзистор
Важно выбирать аналог с близким значением hfe, чтобы обеспечить правильную работу схемы
При замене транзистора КТ 827 на аналог, рекомендуется обратиться к документации к выбранному аналогу, чтобы убедиться в его совместимости с конкретной схемой и проверить другие характеристики, которые могут влиять на его работу.
Транзисторы КТ827 и КТ973 – маркировка, цоколевка, основные параметры.
Транзисторы
КТ973
Транзисторы КТ973 – мощные, высокочастотные, кремниевые, составные, структура – p-n-p.
Корпус пластиковый TO-126.Маркировка либо буквенно – цифровая, либо – кодированная, на лицевой части корпуса.
На рисунке ниже – цоколевка и маркировка КТ973.
Наиболее важные параметры.
Коэффициент передачи тока –
свыше 750.
Максимально допустимое напряжение коллектор-эмиттер: У транзисторов КТ973А –
– 60в. У транзисторов КТ973Б –
– 45в.
Коэффициент передачи тока – от 750.
Максимальный постоянный ток коллектора – 4 А.
Обратный ток колектора
1 1
Напряжение насыщения коллектор-эмиттер при токе коллектора 500мА, базы 50мА
– не более 1,5в.
Напряжение насыщения база-эмиттер при токе коллектора 500мА, базы 50мА
– не более 2,5в.
Рассеиваемая мощность коллектора – 8 Вт(на радиаторе).
Граничная частота передачи тока –
– 200 МГц.
Транзистор комплементарный КТ973 – КТ972.
Зарубежный аналог КТ973 – BD876.
На главную страницу В начало
Использование каких – либо материалов этой страницы,
допускается при наличии ссылки на сайт “Электрика это просто”.
Аналоговые замены для транзистора КТ 827
При выборе аналоговых замен для транзистора КТ 827, необходимо учитывать следующие параметры:
- Тип полупроводникового материала (например, нпн или пнп)
- Максимальный коллекторный ток (Ic max)
- Максимальное напряжение коллектор-эмиттер (Vce max)
- Мощность потери на коллекторе (Pc max)
- Коэффициент усиления по току (hFE)
Существует несколько транзисторов, которые могут быть использованы в качестве аналогов замены для транзистора КТ 827. Некоторые из них включают:
- 2N2222 — это нпн биполярный транзистор, который может заменить КТ 827 в большинстве случаев, если технические параметры соответствуют требуемым
- BC547 — еще один нпн биполярный транзистор, который может использоваться в качестве аналоговой замены
- BC557 — пнп биполярный транзистор, может быть использован вместо КТ 827 в некоторых случаях
Перед заменой транзистора КТ 827 на аналог, рекомендуется изучить характеристики аналоговых замен и убедиться, что они соответствуют требованиям вашего проекта или устройства.
Лучшие аналоги транзистора КТ827Б: сравнение их характеристик
Аналог 1: КТ315Г
Транзистор КТ315Г является ближайшим аналогом КТ827Б по своим характеристикам. Он имеет максимальный коллекторный ток до 0.1 А, максимальную напряжение коллектор-эмиттер 45 В и коэффициент усиления в диапазоне от 30 до 200. КТ315Г отличается низкой стоимостью и хорошей доступностью на рынке.
Аналог 2: КТ315Э
Транзистор КТ315Э также является ближайшим аналогом КТ827Б и имеет схожие характеристики. Он имеет максимальный коллекторный ток до 0.1 А, максимальное напряжение коллектор-эмиттер 30 В и коэффициент усиления в диапазоне от 30 до 200. КТ315Э обладает низкой ценой и хорошей распространенностью на рынке.
Аналог 3: КТ315А
Транзистор КТ315А также можно использовать вместо КТ827Б. Он имеет максимальный коллекторный ток до 0.1 А, максимальное напряжение коллектор-эмиттер 30 В и коэффициент усиления в диапазоне от 30 до 200. КТ315А обладает низкой стоимостью и хорошей доступностью на рынке.
При выборе аналога транзистора КТ827Б необходимо учитывать его характеристики и требования конкретной схемы. Описанные выше аналоги хорошо зарекомендовали себя и доступны для широкого круга потребителей.
Аналоги транзистора КТ 827 в электронике
Среди аналогов транзистора КТ 827 можно выделить следующие:
- 2N3904 — это низкочастотный транзистор, который может успешно заменить КТ 827 в большинстве случаев.
- 2N2222 — еще один популярный аналог транзистора КТ 827 с похожими параметрами и возможностями.
- BC547 — транзистор, который также может быть использован вместо КТ 827 в некоторых схемах.
- BC548 — аналогично BC547, этот транзистор может заменить КТ 827 в некоторых случаях.
- 2N2222A — более современная версия транзистора 2N2222, также может быть использована вместо КТ 827.
При выборе аналога транзистора КТ 827 необходимо учитывать его параметры и характеристики, чтобы обеспечить правильную работу и совместимость с остальными элементами схемы.
Важно помнить, что замена транзистора КТ 827 аналогом может потребовать дополнительной настройки и проверки работы схемы, поэтому рекомендуется провести соответствующие испытания и анализ перед окончательной заменой
Проверка биполярного транзистора мультиметром
Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.
С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).
Рисунок 3. «Диодные аналоги» переходов pnp и npn
Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:
- Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
- Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.
Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.
- Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.
Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:
- Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
- Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.
Отклонения от этих значений говорят о неисправности компонента.
Тема: Камертон-А КТ902А заменить на КТ827А?
Опции темы
Рисунок прикольный. Вы сами его смотрели?
Мощность усилителя определяется не только выходными транзисторами, но и напряжением питания, мощностью трансформатора.
напряжение питания по схеме +-23,менять его не собираюсь(если надо конечно я его могу поднять,только вот до скольки при КТ827),если штатный транс маловат есть возможность заменить на более мощный.
увы он всего от силы 15 ватный.значит максимум я получу 20 ват.Очень печально но попробовать стоит.
Спасибо буду пробовать
А вот померить не помешает. На отечественные транзисторы много жалоб. Считаю, что импорт все-таки надежнее. 2SC5200 ставить не обязательно, можно и 2SC5198 например. Виктор.
напряжение питания по схеме +-23,менять его не собираюсь(если надо конечно я его могу поднять,только вот до скольки при КТ827),если штатный транс маловат есть возможность заменить на более мощный.
увы он всего от силы 15 ватный.значит максимум я получу 20 ват.Очень печально но попробовать стоит.
