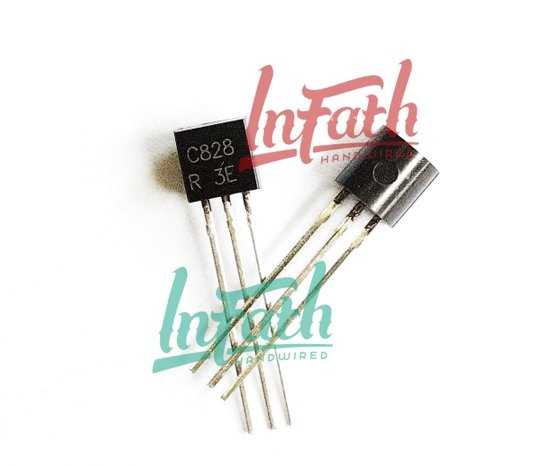

Биполярный транзистор 2SC828 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2SC828
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0.25
W
Макcимально допустимое напряжение коллектор-база (Ucb): 30
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 30
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V
Макcимальный постоянный ток коллектора (Ic): 0.05
A
Предельная температура PN-перехода (Tj): 125
°C
Граничная частота коэффициента передачи тока (ft): 110
MHz
Статический коэффициент передачи тока (hfe): 65

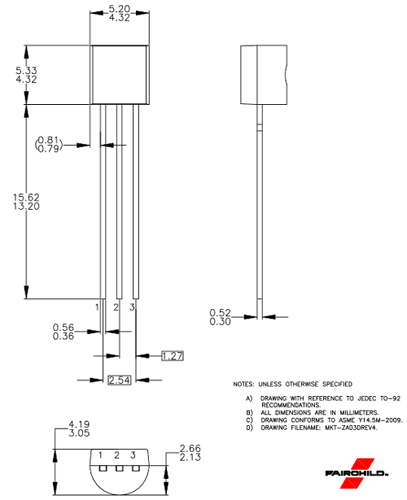

Корпус транзистора:
2SC828
Datasheet (PDF)
..1. Size:53K no 2sc828.pdf
9.1. Size:55K panasonic 2sc829.pdf
Transistor2SC829Silicon NPN epitaxial planer typeFor high-frequency amplificationUnit: mm5.0 0.2 4.0 0.2FeaturesOptimum for RF amplification, oscillation, mixing, and IF stageof FM/AM radios.Absolute Maximum Ratings (Ta=25C)Parameter Symbol Ratings Unit+0.2 +0.20.45 0.1 0.45 0.1Collector to base voltage VCBO 30 V1.27 1.27Collector to emitter voltage VCE
9.2. Size:59K panasonic 2sc829 e.pdf
Transistor2SC829Silicon NPN epitaxial planer typeFor high-frequency amplificationUnit: mm5.0 0.2 4.0 0.2FeaturesOptimum for RF amplification, oscillation, mixing, and IF stageof FM/AM radios.Absolute Maximum Ratings (Ta=25C)Parameter Symbol Ratings Unit+0.2 +0.20.45 0.1 0.45 0.1Collector to base voltage VCBO 30 V1.27 1.27Collector to emitter voltage VCE
Другие транзисторы… 2SC822
, 2SC822Z
, 2SC823
, 2SC824
, 2SC825
, 2SC826
, 2SC827
, 2SC827T
, D965-KEHE
, 2SC828A
, 2SC829
, 2SC829Z
, 2SC83
, 2SC830
, 2SC830H
, 2SC831
, 2SC833
.
Аналоги
Для замены подойдут транзисторы кремниевые, со структурой NPN, эпитаксиально-планарные, для применения в быстродействующих импульсных и высокочастотных устройствах в аппаратуре общего назначения.
Отечественное производство
Модель | PC | UCB | UCE | UBE | IC | TJ | fT | CC | hFE | Корпус |
---|---|---|---|---|---|---|---|---|---|---|
C3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | 25…700 | TO-92 |
КТ604А/Б | 0,8 | 300 | 250 | 5 | 0,2 | 150 | 40 | ≤ 7 | 10…120 | TO-92 |
КТ608А/Б | 0,8 | 60 | 60 | 4 | 0,4 | 150 | 200 | ≤ 15 | 20…160 | TO-92 |
КТ611А/Б/В/Г | 0,8 | 200 | 180 | 4 | 0,1 | 150 | ≥ 60 | ≤ 5 | 10…120 | TO-8 |
КТ6110 | 0,625 | 40 | 20 | 5 | 0,5 | 150 | — | — | 60…200 | TO-92 |
КТ6111 | 0,45 | 50 | 45 | 5 | 0,1 | 150 | 150 | 3,5 | 60…1000 | TO-92 |
КТ6117А/Б | 0,625 | 180 | 160 | 15 | 0,6 | 150 | 100 | ≤ 6 | 60…250 | TO-92 |
КТ6137 | 0,625 | 60 | 40 | 6 | 0,2 | 150 | 300 | 4 | 100…300 | TO-92 |
КТ660А/Б | 0,5 | 50/30 | 5 | 0,8 | 150 | 200 | ≤ 10 | 110…450 | TO-92 | |
К125НТ1 | 0,4 | 45 | 4 | 0,4 | — | — | 15 | 10…150 | Транзисторная сборка |
Зарубежное производство
Модель | PC | UCB | UCE | UBE | IC | TJ | fT | CC | hFE | Корпус |
---|---|---|---|---|---|---|---|---|---|---|
C3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | от 25 до 700 | TO-92 |
2SA1246 | 0,4 | 60 | 50 | 15 | 0,15 | 150 | 100 | 9 | 100 | TO-92 |
2SC1815 | 0,4 | 60 | 50 | 5 | 0,15 | 175 | 80 | 3,5 | ≥ 70 | TO-92 |
2SC3331 | 0,5 | 60 | 50 | 6 | 0,2 | 150 | 200 | 3 | ≥ 100 | TO-92 |
2SC3382 | 0,4 | 60 | 50 | 6 | 0,2 | 150 | 250 | 2,7 | ≥ 100 | TO-92 |
KTC3199 | 0,4 | 50 | 50 | 5 | 0,15 | 150 | 80 | 2 | 270 | TO-92S |
2N6428/A | 0,625 | 60 | 50 | 6 | 0,2 | 150 | 100 | — | 100 | TO-92 |
2SC5343T | 0,625 | 60 | 50 | — | 0,15 | — | 80 | — | 70 | TO-92 |
3DG1318 | 0,625 | 60 | 50 | 7 | 0,5 | 150 | 200 | — | 85 | TO-92 |
BC431 | 0,625 | 60 | — | 5 | 0,5 | 150 | 100 | — | 63 | TO-92 |
BC445A | 0,625 | 60 | 60 | 6 | 0,2 | 150 | 100 | — | 120 | TO-92 |
BC547BA3 | 0,625 | 60 | 50 | 6 | 0,2 | 150 | 100 | — | 200 | TO-92 |
BTC945A3 | 0,625 | 60 | 50 | 5 | 0,2 | 150 | 150 | — | 135 | TO-92 |
DTD113Z | 0,625 | 60 | 50 | — | 0,5 | 150 | 200 | — | 200 | TO-92 |
DTD143E | 0,625 | 60 | 50 | 5 | 0,5 | 150 | 200 | — | 47 | TO-92, SOT-23, SOT-323 |
FTC1318 | 0,625 | 60 | 50 | 7 | 0,5 | 150 | 200 | — | 85 | TO-92 |
H1420 | 0,625 | 60 | 60 | 7 | 0,2 | 150 | 150 | — | 70 | TO-92 |
KSP8098 | 0,625 | 60 | 60 | 6 | 0,5 | 150 | 150 | — | 100 | TO-92 |
KTC1815 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | — | 70 | TO-92 |
KTC945/B | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 300 | — | 90/70 | TO-92 |
STS5343 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | — | 120 | TO-92 |
TEC9014A/B | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 150 | — | 60/100 | TO-92 |
Примечание: данные таблиц получены из даташит компаний-производителей.
Транзисторы КТ818 и КТ825 — Основные параметры, маркировка и цоколевка.
Транзисторы
КТ825
Транзисторы КТ825 — кремниевые, составные(схема Дарлингтона), усилительные мощные
низкочастотные, структуры p-n-p. Применяются в усилительных и генераторных схемах.
Цоколевка КТ825 и разновидности корпусов такие же как и у КТ818.
КТ825 — можно заменить эквивалентной схемой на двух транзисторах.
Обычно, для этой цели используются КТ818 и КТ814.
Сама схема выглядит вот таким образом.
Наиболее важные параметры.
Коэффициент передачи тока —
У транзисторов КТ825Г, КТ825Д, КТ825Е — 750. У транзисторов 2Т825А, 2Т825А2 — от 500 , до 18000 . У транзисторов 2Т825Б, 2Т825В2, 2Т825Б2 — от 750 , до 18000 .
Максимально допустимое напряжение коллектор-эмиттер У транзисторов КТ825Д, 2Т825В, 2Т825В2 — 45 в. У транзисторов КТ825Е — 25 в. У транзисторов 2Т825Б, 2Т825Б2 — 60 в. У транзисторов КТ825Г — 70 в. У транзисторов 2Т825А, 2Т825А2 — 45 в.
Максимальный ток коллектора.У транзисторов КТ825Г, КТ825Д, КТ825Е, 2Т825А, 2Т825Б, 2Т825В — 20 А. У транзисторов 2Т825А2, 2Т825Б2, 2Т825В2 — 15 А.
Рассеиваемая мощность коллектора.(на радиаторе) У транзисторов КТ825Г, КТ825Д, КТ825Е — 125 Вт. У транзисторов 2Т825А, 2Т825Б, 2Т825В — 160 Вт. У транзисторов 2Т825А2, 2Т825Б2, 2Т825В2 — 30 Вт. Без радиатора — 3 Вт.
Напряжение насыщения база — эмиттер при токе коллектора
10 А и базовом токе 40 мА— 3 в, при токе коллектора 20 А и базовом токе 200 мА — 4в
Емкость коллекторного перехода
при напряжении коллектор-база 10 в на частоте 100 КГц — не более 600пФ.
Напряжение насыщения коллектор-эмиттер при токе коллектора 10А, базы 40мА
— не более 2в.
Максимальная температура перехода: У транзисторов КТ825А, КТ825Б, КТ825В — +175 Цельсия. У транзисторов КТ825Г, КТ825Д, КТ825Е — +150 Цельсия.
Граничная частота передачи тока — 4 МГц.
Зарубежные аналоги транзисторов КТ825
КТ825Г — 2N6051. КТ825Д — 2N6050. КТ825Е — BDX64.КТ825ГM — 2N6052G.2Т825В -2N6285.2Т825Б — 2N6286.2Т825А — TIP147, TIP142
Транзисторы — купить… или найти бесплатно.
Где сейчас можно найти советские транзисторы?В основном здесь два варианта — либо
купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.
Во время промышленного коллапса начала 90-х? образовались довольно значительные
запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день.
Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки
— можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги.
Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте.
Сделать это можно зайдя на сайт-магазин, например -«Гулливер».
Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться выпаять необходимые
транзисторы из ее схем.Например, транзисторы КТ818(вместе с КТ819) можно обнаружить в выходных каскадах усилителей «Амфитон», «Вега», «Эстония», «Ода».
На главную страницу
Транзистор КТ829 — DataSheet
Цоколевка транзистора КТ829 |
Цоколевка транзистора КТ829(Т-М) |
Описание
Транзисторы кремниевые мезапланарные составные универсальные низкочастотные мощные. Предназначены для работы в усилителях низкой частоты, ключевых схемах. Выпускаются в пластмассовом корпусе с жесткими выводами. Обозначение типа приводится на корпусе. Масса транзистора не более 2 г.
Параметр | Обозначение | Маркировка | Условия | Значение |
Ед. изм. |
Аналог | КТ829А | BD267B, TIP122, BD901, BDW23C *2, BDW73C, BDW63C *2, 2SD1128 *2, 2SD1740 *2, BD267A *2 | |||
КТ829Б |
BD267A, BD263, TIP121,
BD899A, BD899, BDW23B *2, BDW73B *2, BD267 *2 |
||||
КТ829В |
BD331, TIP120, BD897A,
BD897, BDW23A, ТIР120 *2 |
||||
КТ829Г |
BD665, BD675, BD895A,
BD895, BDW23, BDW73, BDW63 *2, BD695 *1 |
||||
Структура | — | n-p-n | |||
Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | КТ829А | — | 60* | Вт |
КТ829Б | — | 60* | |||
КТ829В | — | 60* |
КТ829Г
—
60*
КТ829АТ
—
50
КТ829АП
—
50
КТ829АМ
—
60
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
fгр, f*h31б, f**h31э, f***max
КТ829А
—
≥4
МГц
КТ829Б
—
≥4
КТ829В
—
≥4
КТ829Г
—
≥4
КТ829АТ
—
≥4
КТ829АП
—
≥4
КТ829АМ
—
≥4
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера
UКБО проб., U*КЭR проб., U**КЭО проб.
КТ829А
1к
100*
В
КТ829Б
1к
80*
КТ829В
1к
60*
КТ829Г
1к
45*
КТ829АТ
—
100
КТ829АП
—
160
КТ829АМ
—
240
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
UЭБО проб.,
КТ829А
—5
В
КТ829Б
—5
КТ829В
—5
КТ829Г
—5
КТ829АТ
—5
КТ829АП
—
5
КТ829АМ
—
5
Максимально допустимый постоянный ток коллектора
IK max, I*К , и max
КТ829А
—
8(12*)
А
КТ829Б
—
8(12*)
КТ829В
—
8(12*)
КТ829Г
—
8(12*)
КТ829АТ
—
5
КТ829АП
—
5
КТ829АМ
—
8
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера
IКБО, I*КЭR, I**КЭO
КТ829А
100 В
≤1.5*
мА
КТ829Б
80 В
≤1.5*
КТ829В
60 В
≤1.5*
КТ829Г
60 В
≤1.5*
КТ829АТ
—
—
КТ829АП
—
—
КТ829АМ
—
—
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером
h21э, h*21Э
КТ829А
3 В; 3 А
≥750*
КТ829Б
3 В; 3 А
≥750*
КТ829В
3 В; 3 А
≥750*
КТ829Г
3 В; 3 А
≥750*
КТ829АТ
—
≥1000
КТ829АП
—
≥700
КТ829АМ
—
400…3000
Емкость коллекторного перехода
cк, с*12э
КТ829А
—
≤120
пФ
КТ829Б
—
≤120
КТ829В
—
≤120
КТ829Г
—
≤120
КТ829АТ
—
—
КТ829АП
—
—
КТ829АМ
—
—
Сопротивление насыщения между коллектором и эмиттером
rКЭ нас, r*БЭ нас, К**у.р.
КТ829А
—
≤0.57
Ом, дБ
КТ829Б
—
≤0.57
КТ829В
—
≤0.57
КТ829Г
—
≤0.57
КТ829АТ
—
≤0.3
КТ829АП
—
≤0.25
КТ829АМ
—
≤0.66
Коэффициент шума транзистора
Кш, r*b, P**вых
КТ829А
—
—
Дб, Ом, Вт
КТ829Б
—
—
КТ829В
—
—
КТ829Г
—
—
КТ829АТ
—
—
КТ829АП
—
—
КТ829АМ
—
—
Постоянная времени цепи обратной связи на высокой частоте
τк, t*рас, t**выкл, t***пк(нс)
КТ829А
——
пс
КТ829Б
——
КТ829В
——
КТ829Г
——
КТ829АТ
——
КТ829АП
——
КТ829АМ
——
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*1 — аналог по электрическим параметрам, тип корпуса отличается.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
Входные характеристики |
Зависимость статического коэффициента передачи тока от тока коллектора |
Зависимость напряжения насыщения коллектор — эмиттер от Iк/Iб |
Зависимость максимально допустимого напряжения коллектор-эмиттер от сопротивления база-эмиттер |
Зависимость максимально допустимой мощности рассеивания коллектора от температуры корпуса |
Область максимальных режимов |
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Учимся ремонтировать кинескопные, LED и ЖК телевизоры вместе.
23.09.2015 Lega95 3 Комментариев
Всем привет. Сегодня на ремонт привезли Rainford TV5555 с типичной неисправностью «не включается». При попытке включения, телевизор издает умирающий писк, после чего снова переходит в дежурный режим. Хозяин сказал, что несколько раз отвозил его к знакомому мастеру, после чего телевизор проработал не более года.
Сняв заднюю крышку, сразу в глаза бросается прикрученный дополнительный радиатор для BU808DF. В принципе, это не является чем-то новым, так как многие мастера добавляют такие радиаторы, чтобы уменьшить температуру строчного транзистора, которая порой может достигать 80 градусов. Я лично такого ни разу не делал, так как в этом не было необходимости.
Дополнительный радиатор BU808DF
Немного почистив плату от пыли, приступил к визуальному осмотру. Сразу увидел вздутый конденсатор C623 47мкф на 160в. Более никаких внешних особенностей на плате мною замечено не было.
Из остатков флюса на плате видно, что предыдущий мастер производил замену транзистора BU808DF и конденсатора C613 10мкф на 50в. Это было сделано правильно, так как севший с613 и является частой причиной «смерти» сточного транзистора.
Приступим к ремонту
Первым же делом я заменил C623 47мкф на 160в. Неисправность этого конденсатора могла вызывать плохую фильтрацию напряжения +B на строчник, что приводит к перегреву транзистора и помехам на изображении. Далее, прозвонил сам BU808DF. Как я и предполагал, он был пробитый. Переход коллектор-база показывал 450 Ом в обе стороны. Так как одну причину возможного выхода из строя строчного транзистора мы определили, я решил сразу проверить C613, и как оказалось не зря. Выпаяв конденсатор, подключил его к ESR метру. Результат был далеко не в пользу конденсатора, так как замеры показали, что его внутренне сопротивление составляет 16 Ом, а должно быть не более 1 Ома! С таким C613 шансов выжить у строчного транзистора не было вообще.
Завышенный ESR конденсатора
Заменить C613 я решил на конденсатор, номиналом 22 Мкф на 63в. После благополучной замены приступил к замене самого транзистора BU808DF.
Замена BU808DF на сборку из двух транзисторов.
С виновниками «смерти» BU808DF разобрался, теперь приступил к замене самого транзистора. Выпаиваю из платы такие вещи я с помощью оплетки. Если в наличии нет заводской оплетки, то использую обычный многожильный медный провод хорошо покрытым флюсом.Нагретым паяльником прижимаю к ножке транзистора оплетку, чтоб та вобрала в себя все олово. Убираю оплетку, и кусачками откусываю использованный кусочек.
Выпаивание транзистора оплеткой
Так повторяю пока ножки детали полностью не освободятся от олова. Результат таких действий видно на картинке ниже.
Результат выпаивания BU808 оплеткой
Купить BU808DF нормального качества сейчас почти не реально, да и цена его очень сильно кусается. Как только стало проблематично закупать транзисторы BU808DF , я задался вопросом о замене транзистора на что-то другое. На одном из форумов (наверное форум сайта монитор), я наткнулся на сборку BU808DF из 2-х транзисторов MD1802 и MD1803DFX. Перерисовав схему, пользуюсь ей по сей день. Кстати, вместо 1802 и 1803 неоднократно использовал BU508AF и BU508DF, работают они также хорошо, правда немного больше греются, но это ни на что не влияет. Вот сама схема:
Схема замены BU808DF
Из дополнительных запчастей еще понадобится диод (можно любой выпрямительный из блока питания) и сопротивление 390-400 Ом. Сначала выпаиваю сам радиатор. Откручиваю дополнительный радиатор установленный предыдущим мастером, и устанавливаю транзисторы как на картинке ниже.
Обязательно под транзисторы необходимо намазать немного теплопроводящей пасты. Вверх ножками у нас установлен транзистор MD1802. Для того, чтоб не сделать ошибку, на радиаторе делаю надписи с обозначением выводов, чтобы случайно их не попутать. Вот так выглядит конечный результат.
Готовая замена BU808DF
Для большей наглядности провода сделал разными цветами. Устанавливаем все на место.
Забыл добавить, что перед установкой транзистора, я измерял напряжение, приходящее на строчник. Оно ровняется 115в, что в пределах нормы. Конечный вариант после чистки платы от флюса.
После всех манипуляций телевизор заработал.
После 20 минут работы, температура радиатора составила 45 градусов. Так как термопара может немного искажать результат, думаю, что реальная температура радиатора составила не более 50 градусов, так как руку держать на нем можно без усилий.
температура радиатора BU808DF
Подводя итоги:
11AK30-A4.rar (705,3 KiB, 4 977 hits)
In Stock: 17022
United States
China
Canada
Japan
Russia
Germany
United Kingdom
Singapore
Italy
Hong Kong(China)
Taiwan(China)
France
Korea
Mexico
Netherlands
Malaysia
Austria
Spain
Switzerland
Poland
Thailand
Vietnam
India
United Arab Emirates
Afghanistan
Åland Islands
Albania
Algeria
American Samoa
Andorra
Angola
Anguilla
Antigua & Barbuda
Argentina
Armenia
Aruba
Australia
Azerbaijan
Bahamas
Bahrain
Bangladesh
Barbados
Belarus
Belgium
Belize
Benin
Bermuda
Bhutan
Bolivia
Bonaire, Sint Eustatius and Saba
Bosnia & Herzegovina
Botswana
Brazil
British Indian Ocean Territory
British Virgin Islands
Brunei
Bulgaria
Burkina Faso
Burundi
Cabo Verde
Cambodia
Cameroon
Cayman Islands
Central African Republic
Chad
Chile
Christmas Island
Cocos (Keeling) Islands
Colombia
Comoros
Congo
Congo (DRC)
Cook Islands
Costa Rica
Côte d’Ivoire
Croatia
Cuba
Curaçao
Cyprus
Czechia
Denmark
Djibouti
Dominica
Dominican Republic
Ecuador
Egypt
El Salvador
Equatorial Guinea
Eritrea
Estonia
Eswatini
Ethiopia
Falkland Islands
Faroe Islands
Fiji
Finland
French Guiana
French Polynesia
Gabon
Gambia
Georgia
Ghana
Gibraltar
Greece
Greenland
Grenada
Guadeloupe
Guam
Guatemala
Guernsey
Guinea
Guinea-Bissau
Guyana
Haiti
Honduras
Hungary
Iceland
Indonesia
Iran
Iraq
Ireland
Isle of Man
Israel
Jamaica
Jersey
Jordan
Kazakhstan
Kenya
Kiribati
Kosovo
Kuwait
Kyrgyzstan
Laos
Latvia
Lebanon
Lesotho
Liberia
Libya
Liechtenstein
Lithuania
Luxembourg
Macao(China)
Madagascar
Malawi
Maldives
Mali
Malta
Marshall Islands
Martinique
Mauritania
Mauritius
Mayotte
Micronesia
Moldova
Monaco
Mongolia
Montenegro
Montserrat
Morocco
Mozambique
Myanmar
Namibia
Nauru
Nepal
New Caledonia
New Zealand
Nicaragua
Niger
Nigeria
Niue
Norfolk Island
North Korea
North Macedonia
Northern Mariana Islands
Norway
Oman
Pakistan
Palau
Palestinian Authority
Panama
Papua New Guinea
Paraguay
Peru
Philippines
Pitcairn Islands
Portugal
Puerto Rico
Qatar
Réunion
Romania
Rwanda
Samoa
San Marino
São Tomé & Príncipe
Saudi Arabia
Senegal
Serbia
Seychelles
Sierra Leone
Sint Maarten
Slovakia
Slovenia
Solomon Islands
Somalia
South Africa
South Sudan
Sri Lanka
St Helena, Ascension, Tristan da Cunha
St. Barthélemy
St. Kitts & Nevis
St. Lucia
St. Martin
St. Pierre & Miquelon
St. Vincent & Grenadines
Sudan
Suriname
Svalbard & Jan Mayen
Sweden
Syria
Tajikistan
Tanzania
Timor-Leste
Togo
Tokelau
Tonga
Trinidad & Tobago
Tunisia
Turkey
Turkmenistan
Turks & Caicos Islands
Tuvalu
U.S. Outlying Islands
U.S. Virgin Islands
Uganda
Ukraine
Uruguay
Uzbekistan
Vanuatu
Vatican City
Venezuela
Wallis & Futuna
Yemen
Zambia
Zimbabwe
Quantity
Quick RFQ
2SC828 Datasheet (PDF)
..1. Size:53K no 2sc828.pdf
9.1. Size:55K panasonic 2sc829.pdf
Transistor2SC829Silicon NPN epitaxial planer typeFor high-frequency amplificationUnit: mm5.0 0.2 4.0 0.2FeaturesOptimum for RF amplification, oscillation, mixing, and IF stageof FM/AM radios.Absolute Maximum Ratings (Ta=25C)Parameter Symbol Ratings Unit+0.2 +0.20.45 0.1 0.45 0.1Collector to base voltage VCBO 30 V1.27 1.27Collector to emitter voltage VCE
9.2. Size:59K panasonic 2sc829 e.pdf
Transistor2SC829Silicon NPN epitaxial planer typeFor high-frequency amplificationUnit: mm5.0 0.2 4.0 0.2FeaturesOptimum for RF amplification, oscillation, mixing, and IF stageof FM/AM radios.Absolute Maximum Ratings (Ta=25C)Parameter Symbol Ratings Unit+0.2 +0.20.45 0.1 0.45 0.1Collector to base voltage VCBO 30 V1.27 1.27Collector to emitter voltage VCE
Биполярный транзистор
Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.
Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.
В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.
Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.
Основные особенности транзистора Дарлингтона
Основное достоинство составного транзистора это большой коэффициент усиления по току.
Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h21). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.
Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.
схема Шиклаи
К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.
Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.
Основные электрические параметры:
-
Напряжение коллектор – эмиттер 500 V;
-
Напряжение эмиттер – база 5 V;
-
Ток коллектора – 15 А;
-
Ток коллектора максимальный – 30 А;
-
Мощность рассеивания при 250С – 135 W;
-
Температура кристалла (перехода) – 1750С.
На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.
Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.
Также на принципиальных схемах можно встретить и вот такое обозначение.
Модификации и группы транзистора C3198
Модель | PC | UCB | UCE | UBE | IC | TJ | fT | CC | hFE ٭ | NF (типовое) dB | Корпус |
---|---|---|---|---|---|---|---|---|---|---|---|
C3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | 25…700 | ≤ 10 | TO-92 |
C SC3198 (O, Y, GR, BL) | 0,625 | 60 | 50 | 5 | 0,15 | 125 | 80 | 3,5 | 25…700 | ≤ 10 | TO-92 |
FTC3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | 25…700 | ≤ 10 | TO-92 |
KTC3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | 25…700 | ≤ 10 | TO-92 |
KTC3198A | 0,4 | 60 | 50 | 5 | 0,15 | 150 | 80 | 2 | 25…700 | 1 | TO-92 |
KTC3198L ٭٭ | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 2 | 25…700 | 0,5 (1) 0,2 (2) | TO-92 |
٭ — диапазон значений параметра hFE разделяется производителями во всех модификациях на четыре подгруппы (O, Y, GR, BL).
٭٭ — значения коэффициента шума транзистора KTC3198L: 0,5 (1) и 0,2 (2) определены при частотах сигнала соответственно 100 Гц и 1 кГц.
KT829A Datasheet (PDF)
0.1. kt829a.pdf Size:33K _no
n-p-n, 829Ik max,A 8Uo (U max),B100U max,B 100P max(P max), 60T max,C 150h21(h21) 750 U(U),B 3 I(I),A 3U ,B 2I(IR), 1500f(fh21), 4R -(R -),/ 2.08
0.2. kt829a-b-v-g.pdf Size:713K _russia
0.3. kt829a.pdf Size:213K _inchange_semiconductor
isc Silicon NPN Darlington Power Transistor KT829ADESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 100V(Min)(BR)CEOHigh DC Current Gain: h = 750(Min) @I = 3AFE CLow Saturation VoltageMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use as complementary AF push-pull outputstage applicationsABSOLUTE
Другие транзисторы… KT826V, KT827A, KT827B, KT827V, KT828A, KT828B, KT828G, KT828V, 2SC1740, KT829B, KT829G, KT829V, KT830, KT830A, KT830G, KT830V, KT834A.
