Транзистор КТ818ГМ - параметры, цоколевка, аналоги, обозначение

Цоколевка

Распиновка КТ818 зависит от его исполнения. Как говорилось ранее, эти транзисторы бывают двух видов: пластиковой упаковке КТ-28 (аналог импортного ТО220) и металлостеклянной КТ-9(ТО3). Обозначение типа приводится на корпусе. Таким устройство впервые появилось еще во времена СССР и с тех пор никак не изменилось. В техническом описании обычно указаны оба варианта.

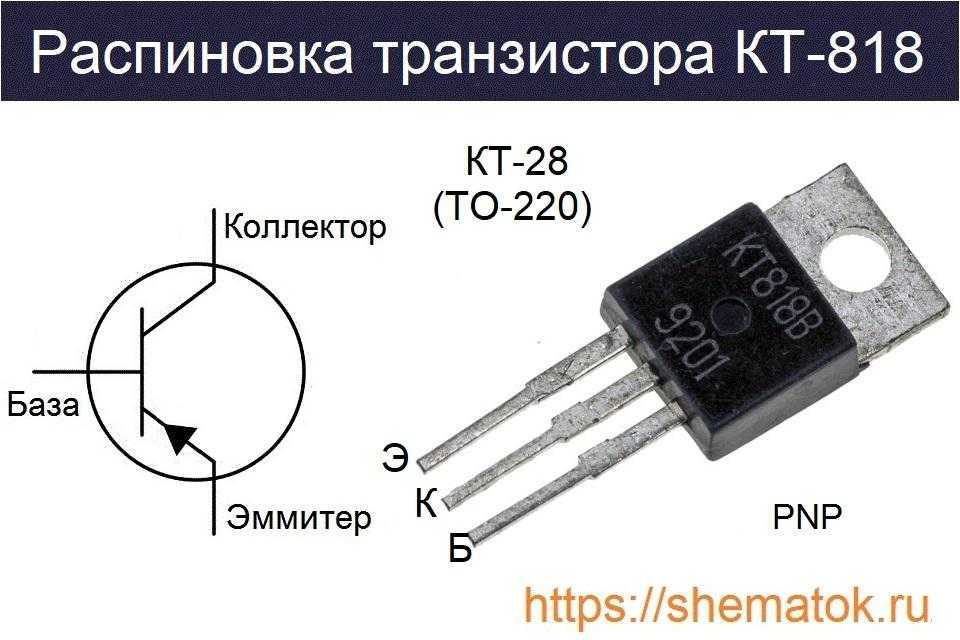

Внимательно рассмотрим цоколевку у КТ-28. Если смотреть на обозначение транзистора, то слева будет эмиттер (Э), в центре коллектор (К), а справа база (Б).

В металлостеклянном корпусе КТ818 практически перестали выпускать. Связано это с их моральным устареванием и непригодностью применения при создании новой техники. Старое оборудование, в котором они использовались ранее, уже сильно уступает современным техническим новинкам по своим параметрам. В тоже время их можно использовать в учебных целях и ремонта оборудования советских времен.

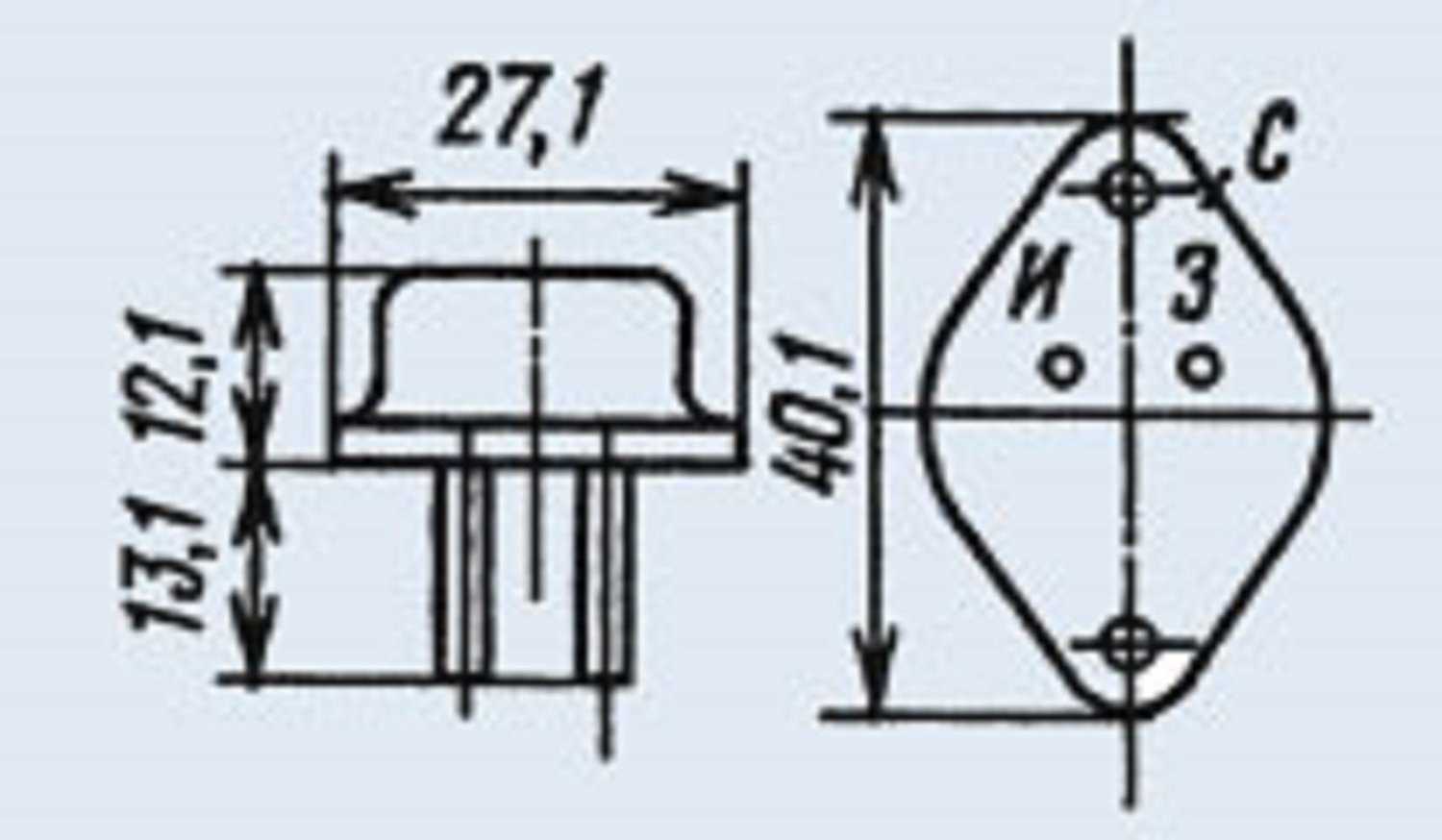

На рисунке ниже указано расположение выводов для КТ818(КТ-9). Если перевернуть транзистор и посмотреть на него, то вывод Б будет слева, а Э справа. Корпус устройства – это контакт К.

Маркировка года и месяца изготовления электронных компонентов

Согласно ГОСТ 25486-82, для того, чтобы обозначить месяц и год изготовления транзистора и других электронных компонентов, используются буквы и цифры: первое значение – год, второе значение – месяц. Что касается приборов, изготовленных за рубежом, для обозначения даты выпуска применяется кодировка из четырех цифр, где первые две – это год, следующие – номер модели.

Каждому году соответствует своя буква:

Год	Код
1986	U
1987	V
1988	W
1989	X
1990	A
1991	B
1992	C
1993	D
1994	E
1995	F
1996	H
1997	I
1998	K
1999	L
2000	M
2001	N
2002	P
2003	R
2004	S
2005	T
2006	U
2007	V
2008	W
2009	X
2010	A
2011	B
2012	C
2013	D
2014	E
2015	F

Маркировка месяца

Месяц	Код
Январь	1
Февраль	2
Март	3
Апрель	4
Май	5
Июнь	6
Июль	7
Август	8
Сентябрь	9
Октябрь	O
Ноябрь	N
Декабрь	D

Чтобы обозначить месяц выпуска, применяются не только цифры, но и некоторые буквы: месяцы с января по сентябрь полностью соответствуют цифрам, следующие – первым буквам названия месяца.

Транзисторы серии КТ825, 2Т825

По своим техническим характеристикам транзисторы серии КТ825 подходят для использования в различных усилительных и коммутационных схемах. Встречаются в старых стабилизаторах напряжения, безконактных системах зажигания и управления двигателями. Кремниевые, изготавливаются по мезапланарной технологии и имеют p-n-p-структуру. Являются составными, т.е. сделанными по схеме Дарлингтона, имеющими большой статический коэффициент усиления по току (H_21э до 25000) и способность прогонять через себя большие напряжения и токи. Основные свойства этого популярного полупроводникового прибора, разработанного еще в советские времена, примерно в конце 80-х, приведены в данной статье.

Технические характеристики

Серия кремниевых биполярных транзисторов КТ818, в зависимости от групповой принадлежности, обладает такими максимальными эксплуатационными параметрами:

напряжение между выводами: К-Э – 40…90 В; К-Б – 40…90 В; Э-Б – 5 В;
ток коллектора: постоянный до 10 А; импульсный до 15 А;
ток базы: постоянный до 3 А; импульсный до 5 А;
рассеиваемая мощность с использование радиатора от 60 до 100 Вт, без него 1,5-3 Вт;
температура перехода от +125 до +150 oC;
диапазон рабочих температур от -45 до +100 oC;

В техописаний транзистора, по современным меркам, данных не так много. В некоторых версиях документации отсутствует даже информация о статическом коэффициенте передачи по току H_21Э – в графе стоит прочерк. Многие значения тестирования вообще не указываются. Это связано моральным устареванием серии и нежеланием современных производителей заниматься её совершенствованием, а так же разрабатывать на неё новую документацию. Электрические параметры приводятся с указанием дополнительных условий их измерения, с учетом температуры окружающей среды до +25 oC.

Аналоги

Отечественным аналогом для серии КТ818 считается КТ816. Также рассмотрим в качестве возможных вариантов для его замены импортные транзисторы. Распределим их по группам:

для устройств в корпусе КТ-28 (ТО220):

А- 2N6111, BD292, 2N6132;
Б- 2N6132, 2SB754, BD202, BD294, BD534, BD664, BD706, BD950, BDT92, BDV92, TIP42;
В- 2N5194, 2N6109, 2N6133, 2SB1019, 2SB553, BD204, BD296, BD536,BDT94, BDW94, КТ816В;
Г-2N5195, 2N6107, 2N6134, 2SB1016, 2SB1018, BD538, BD710, BD954, BDT96, BDV96;

для устройств в корпусе КТ-9(ТО3):

АМ – аналогов нет;
БМ -2N6469, BDW22, BDW52, BDX92, 2N6246;
ГМ- 2N6247, 2N6248, 2SB558, BDW22B, BDW22C, BDW52B, BDW52C, BDX18, BDX96;
ВМ — 2N6246, BDW22A, BDW52A, BDX94.

Маркировка

Ознакамливаясь со свойствами необходимо знать, что они так же имеют и другую, отличную от привычной маркировку. В свое время, для того чтобы выполнить условия ОСТ 11.336.919-81, производители применяли наименование 2Т818. Таким образом обозначали устройства, выпускавшиеся для нужд армии. Они имели лучшие характеристики по отношению версии КТ. При их изготовлении использовались более дорогие материалы. Для того, чтобы избежать путаницы у конечного потребителя, в новых версиях даташит приводятся оба варианта обозначений.
