Транзистор КТ818Б — параметры, цоколевка, аналоги, обозначение

Возможные аналоги

Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:

• допустимое напряжение между выводом коллектора и выводом эммитера;
• допустимый ток коллектора;
• коэффициент усиления;
• рабочая частота.

Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.

Заменить КТ819 можно следующими отечественными транзисторами:

• КТ834;
• КТ841;
• КТ844;
• КТ847.

Зарубежные аналоги

Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:

• 2 N6288 ;
• BD705 ;
• TIP41 ;
• BD533 .

Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.

Проверка транзистора

Проверить КТ819 можно обыкновенным тестером. Для проверки измерительный прибор переводится в режим измерения сопротивлений. Согласно схеме КТ819ГМ (расположению выводов) или другого компонента этой серии подключаем плюсовой щуп прибора к выводу базы, а минусовой – к выводу коллектора. Измерительный прибор должен показать пробивное напряжение. Далее, не отсоединяя плюсовой щуп от базы, подключаем минусовой щуп к выводу эмиттера. В данном случае прибор должен показать практически то же значение, что и при измерении перехода база-коллектор.

После описанной выше процедуры следует проверить переходы при обратном включении. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.

Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.

Усилитель на КТ819

В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.

Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.

При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.

После сборки усилителя каких-либо операций по его настройке не требуется. Для облегчения теплового режима выходные элементы усилителя ( VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.

КТ819 — применение

Сразу стоит упомянуть, что КТ819 имеет комплементарную пару — транзистор КТ818 с p-n-p структурой. Параметры КТ818 аналогичны параметрам КТ819 с совпадающими буквами. И вот в паре с КТ818, КТ819 часто применялся в оконечных каскадах звуковоспроизводящей аппаратуры. Также благодаря своей дешевизне нашел применение в ключевых и линейных стабилизаторах постоянного напряжения. КТ819 имеет серьезные минусы:

1. низкий коэффициент усиления по току (от 12 до 20 в зависимости от подтипа), и это требует серьезной раскачки на предварительном каскаде;

1. плохая повторяемость параметров от экземпляра к экземпляру, из-за этого чтобы подобрать две пары транзисторов по коэффициенту усиления может потребоваться перебрать целое ведро КТ819

Так что если потребуется отремонтировать отечественный усилитель, то лучше сразу покупать импортные аналоги. Например вместо КТ819 и КТ818 в корпусе КТ-9, поставить зарубежную пару в корпусе TO-3: MJ15001 и MJ15002 или MJ15003 и MJ15004.

В принципе аналогов много и в интернете много информации на этот счет, только вот не факт, что конкретно в этом усилителе замена подойдет. Поэтому перед заменой необходимо свериться с документацией производителя, транзистор которого собираетесь устанавливать так как от производителя к производителю у одного и того же типа транзистора могут отличатся параметры.

Вот ещё аналоги:

• КТ818ГМ — 2N2955
• КТ819ГМ — 2N3055
• 2Т819А — 2N5068

8 thoughts on “ КТ819 параметры ”

Не считаю, что низкий коэффициент передачи тока, данных транзисторов, являлся серьезным минусом, при использовании в выходных каскадах УМЗЧ. Скорее наоборот, особенно в экономичном режиме усиления АБ, когда часть работы выходного каскада брал на себя предварительный. К тому-же, многокаскадность позволяет использовать разнообразные цепи коррекции АЧХ. А для любых биполярных транзисторов, в таком применении, без этого никак не обойтись. А для простых, но мощных УНЧ (мегафонных, сиренных…), да, не очень подходят. Только для схематично-сложных Hi-Fi. Разброс КПТ, при его изначальной малости, тоже довольно мал, так что подобрать пару несложно, не путайте с 825-ми и 827-ми. По настоящему хороши 2Т818ГМ, 2Т819ГМ и их аналоги 2N2955, 2N3055.

Много «дохлых» попадается среди непользованных 818/819, с утечкой, звонящихся между коллектором и эмиттером.

Для пары КТ819 и КТ818 небольшие начальные утечки тока почти норма, и при их прямой замене на зарубежные аналоги, придется провести тщательную перенастройку всех предыдущих каскадов, включенных в обратную связь по току. Паразитная проводимость обязательно учитывается при проектировании схем, и даже в некоторых случаях предотвращает самовозбуждение. И если речь идет о замене транзистора в высококлассном многокаскадном УМЗЧ, то лучше будет после этого сделать настройку с помощью осциллографа и генератора низкой частоты.

Транзисторы с утечкой в выходном каскаде — ни ток покоя, ни ноль на выходе уже не выставишь без плясок с бубном.

Помню времена , когда за пару 818-819 нужно было отвалить чуть-ли не ползарплаты инженера.Зато усилители радовали. Сегодня вытеснила интегральная электроника — дискретную. Но для тренировки ума и рук — очень полезная деталь. Я, кстати, просто как ленивый радиолюбитель рассуждаю.

Ну, те что в железе, действительно, были дороговаты… Правда, у радиоинженера были возможности их просто выписать на складе, сдав взамен сгоревшие, для отчетности ) А те, что пошли попозже и были одеты в пластик, дорого уже не стоили. И не потому, что так уж хуже были по параметрам, а потому, что технология производства гораздо проще и дешевле. Сегодня ситуация не изменилась — один и тот же кристалл одетый в железо стоит на порядок (!) дороже аналогичного в пластике. Это касается и отечественных и зарубежных транзисторов.

Ребята, используйте 2Т819 и никакой 2N3055 вам не понадобится!

Ну. Всё захаили всё советское это не так,это не то,всё гавно -а. забугорное не гавно- это сладость. Как ламповые уселители так и транзисторные. Радиотехника… Бердский радиозавод. и т.д. Что-то все хотели купить 1 класса . и 0 высшего. А кто знает какого параметра была ихняя электроника ?Вы кто-то производил снятия характеристик?Я давно выписываю журнал Радио. И не надо хаить советскую радиопромышленность. Что то сейчас в тренде опять советские ламповые уселители.

Распиновка

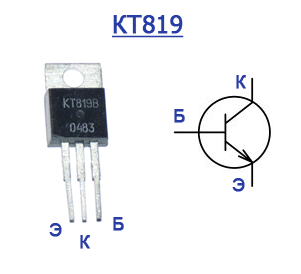

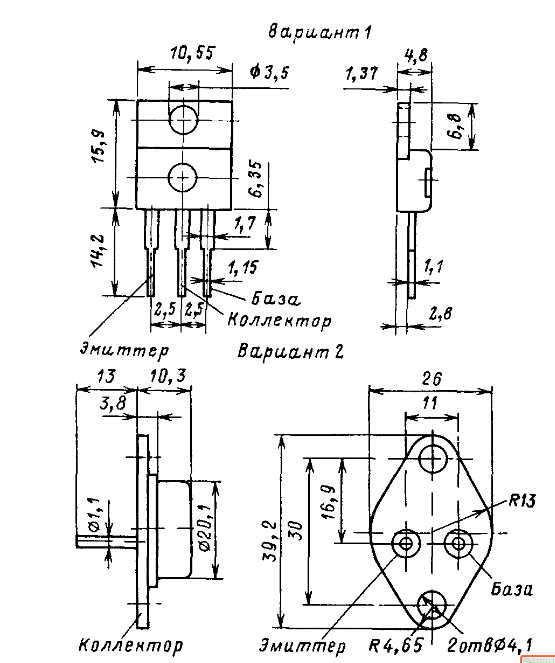

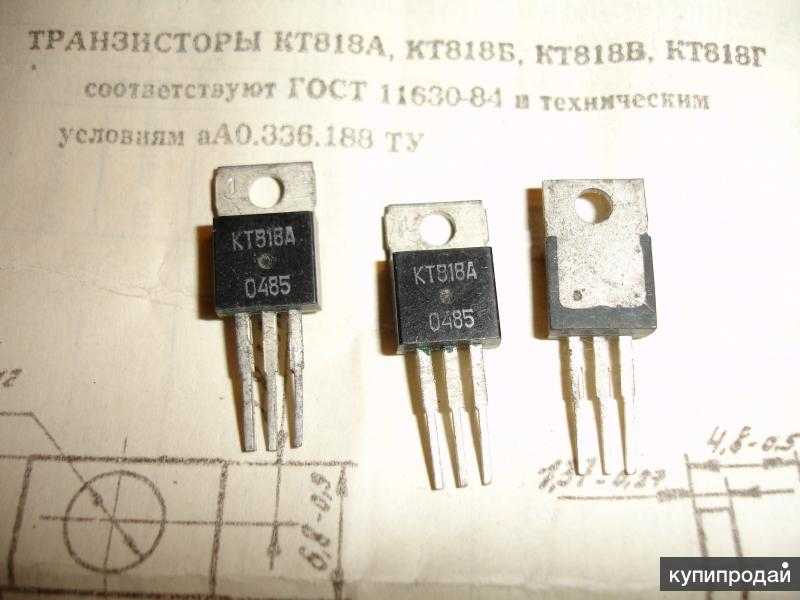

Цоколевка КТ819 зависит от его назначения. В советские времена устройство выпускали в двух вариантах корпусов: пластиковом КТ-28 (аналог зарубежного ТО-220) и металлостеклянном КТ-9(ТО-3). В настоящее время такое разделение продолжается и встречается в некоторых технических описаниях. Рассмотрим поподробней расположение выводов у указанного транзистора в пластмассовой упаковке КТ-28, cлева на право у него: эмиттер (Э), коллектор (К), база (Б).

Подобные устройства, особенно в металлическом корпусе, встречаются на российском рынке с каждым годом все реже. Это происходит из-за практически полного сокращения их производства в нашей стране и наличия в большом количестве недорогих аналогов от зарубежных компаний. Вот так выглядит КТ819 в корпусе КТ-9.

Если смотреть на него снизу, то база расположена слева, эмиттер справа. Металлическая подложка-корпус — это коллектор. Рассмотрим другие данные этой серии полупроводниковых триодов.

Проверка КТ815

Не всегда покупаемые элементы оказываются в рабочем состоянии. Пусть бракованные элементы попадаются не так часто, но любой радиолюбитель или просто покупатель обязан знать, как проверить такой прибор.

Во-первых, проверить работоспособность КТ815 можно специальным пробником, но рассмотрим проверку обычным мультиметром, так как предыдущий прибор есть далеко не у всех.

Для проверки при помощи мультиметра, прибор нужно перевести в режим прозвонки. Сначала прикладываем отрицательный щуп к базе, а положительный к коллектору. На дисплее должно отобразиться значение от 500 до 800 мв. Затем меняем щупы, поставив на базу положительный, а на эмиттер отрицательный. Значения должны примерно равны прошлым.

Затем нужно проверить обратное падение напряжение. Для этого поставим сначала отрицательный щуп на базу, а положительный на коллектор. Должны получится единица. В случае с замером на базе и эмиттере, произойдёт то же самое.

ТРАНЗИСТОР КТ817Б

05 Февраля 2017

Admin

Обозначение транзистора КТ817Б на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ817Б обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.

Характеристики транзистора КТ817Б

Структура n-p-n

Максимально допустимое (импульсное) напряжение коллектор-база 45 В

Максимально допустимое (импульсное) напряжение коллектор-эмиттер 45 В

Максимально допустимый постоянный(импульсный) ток коллектора 3000(6000) мА

Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 1(25) Вт

Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 25-275

Обратный ток коллектора

Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>3 МГц

Коэффициент шума биполярного транзистора

Транзисторы КТ819 и КТ818 (А-Г, АМ…ГМ) характеристики, цоколевка (datasheet)

September 10, 2012 by admin
Комментировать »

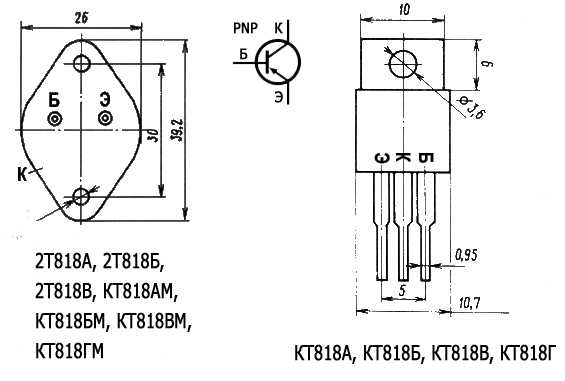

Транзисторы КТ819 , 2Т819 и КТ818 , 2Т818 широко применяются в радиоаппаратуре в качестве ключевых элементов или выходных транзисторов в звуковоспроизводящих устройствах. Транзисторы достаточно дешевы и имеют сравнительно неплохие параметры что способствовало их широкому распостранению в странах СНГ.

В статье представлены основные параметры и характеристики (даташиты) транзисторов КТ819 , 2Т819 и КТ818 , 2Т818. Для каждого транзистора представлена цоколевка при выполнении в пластмассовом и металическом корпусе.

  КТ819 , 2Т819 (кремниевый транзистор, n-p-n)

КТ819 (А…Г), 2Т819 (А2…В2)                                            КТ819 (АМ…ГМ), 2Т819 (А…В)

Основные технические характеристики транзисторов КТ819

Прибор	Предельные параметры	Параметры при T = 25°C	RТ п-к, °C/Вт
		при T = 25°C
IК, max, А	IК и, max, А	UКЭ0 гр, В	UКБ0 max, В	UЭБ0 max, В	PК max, Вт	TК, °C	Tп max, °C	TК max, °C	h21Э	UКЭ(UКБ),В	IК (IЭ), А	UКЭ нас, В	I КБ0, мА	fгр, МГц	Кш, дБ	CК, пФ	CЭ, пФ	tвкл, мкс	tвыкл, мкс
КТ819А	10	15	25		5	60	25	125	100	15	(5)	5	2	1	3		1000			2,5	1,67
КТ819Б	10	15	40		5	60	25	125	100	20	(5)	5	2	1	3		1000			2,5	1,67
КТ819В	10	15	60		5	60	25	125	100	15	(5)	5	2	1	3		1000			2,5	1,67
КТ819Г	10	15	80		5	60	25	125	100	12	(5)	5	2	1	3		1000			2,5	1,67
КТ819АМ	15	20	25		5	100	25	125	100	15	5	5	2	1	3		1000			2,5	1
КТ819БМ	15	20	40		5	100	25	125	100	20	5	5	2	1	3		1000			2,5	1
КТ819ВМ	15	20	60		5	100	25	125	100	15	5	5	2	1	3		1000			2,5	1
КТ819ГМ	15	20	80		5	100	25	125	100	12	5	5	2	1	3		1000			2,5	1
2Т819А	15	20	80	100	5	100	25	150	125	20	(5)	5	1		3		1000			2,5	1,25
2Т819Б	15	20	60	80	5	100	25	150	125	20	(5)	5	1		3		1000			2,5	1,25
2Т819В	15	20	40	60	5	100	25	150	125	20	(5)	5	1		3		1000			2,5	1,25
2Т819А2	15	20	80	100	5	40	25	150	100	20	(5)	(5)	1		3		700	2000		1,2	3,13
2Т819Б2	15	20	60	80	5	40	25	150	100	20	(5)	(5)	1		3		700	2000		1,2	3,13
2Т819В2	15	20	40	60	5	40	25	150	100	20	(5)	(5)	1		3

700
2000

1,2
3,13

   КТ818 , 2Т818 (кремниевый транзистор, p-n-p)

КТ818(А…Г), 2Т818(А-2…В-2)                                   КТ818(АМ…ГМ), 2Т818(А…В)

Основные технические характеристики транзисторов КТ818

Прибор	Предельные параметры	Параметры при T = 25°C	RТ п-к, °C/Вт
		при T = 25°C
IК, max, А	IК и, max, А	UКЭ0 гр, В	UКБ0 max, В	UЭБ0 max, В	PК max, Вт	TК, °C	Tп max, °C	TК max, °C	h21Э	UКЭ(UКБ),В	IК (IЭ), А	UКЭ нас, В	IКБ0, мА	fгр, МГц	Кш, дБ	CК, пФ	CЭ, пФ	tвкл, мкс	tвыкл, мкс
КТ818А	10	15	25		5	60	25	125	100	15	(5)	5	2	1	3		1000			2,5	1,67
КТ818Б	10	15	40		5	60	25	125	100	20	(5)	5	2	1	3		1000			2,5	1,67
КТ818В	10	15	60		5	60	25	125	100	15	(5)	5	2	1	3		1000			2,5	1,67
КТ818Г	10	15	80		5	60	25	125	100	12	(5)	5	2	1	3		1000			2,5	1,67
КТ818АМ	15	20	25		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
КТ818БМ	15	20	40		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
КТ818ВМ	15	20	60		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
КТ818ГМ	15	20	80		5	100	25	125	100	20	5	5	1		3		1000			2,5	1
2Т818А	15	20	80	100	5	100	25	150	125	20	(5)	(5)	1		3		1000			2,5	1,25
2Т818Б	15	20	60	80	5	100	25	150	125	20	(5)	(5)	1		3		1000			2,5	1,25
2Т818В	15	20	40	60	5	100	25	150	125	20	(5)	(5)	1		3		1000			2,5	1,25
2Т818А2	15	20	80	100	5	40	25	150	100	20	(5)	(5)	1		3		1000	2000		1,2	3,13
2Т818Б2	15	20	60	80	5	40	25	150	100	20	(5)	(5)	1		3		1000	2000		1,2	3,13
2Т818В2	15	20	40	60	5	40	25	150	100	20	(5)	(5)	1		3		1000	2000		1,2	3,13

Полевые транзисторы

Так же очень распространенные на сегодняшний день компоненты. Их применяют даже чаще, чем биполярные. К примеру, инверторы теперь в основном только с полевыми, то есть биполярные приборы они уже стеснили. И если у вас возникает вопрос, можно ли заменить полевой транзистор биполярным, то ответ будет положительным. Однако в полевом плюсов намного больше, чем в биполярном.

Полевые усилители поглощают энергии намного меньше, чем биполярные, так как полевые управление фокусируют на напряжении и электрическим полем заряда, в то время когда биполярные же держатся на токе базы. Поэтому их предпочитают больше. Полевые транзисторы даже переключаются в разы быстрее, чем биполярные. К тому же они имеют хорошую термоустойчивость. И для того, чтобы переключить направления электрического тока, полевые транзисторы вправе соединяться параллельно и без резисторов, просто нужен драйвер, подходящий для этого.

Если же говорить о замене полевых триодов, то и здесь есть способ поиска их аналогов. В принципе в поиске с биполярными не сильно отличается, можно сказать даже, что будет практически таким же. Но разница небольшая есть: нет той проблемы с передачей тока, как у биполярного транзистора. Нельзя забывать о сток-исток, нужно помнить о запасе.

К тому же у полевого есть такой параметр, как сопротивление открытого канала. Вот от него легко определить, что будет с мощностью, и как она будет рассеиваться

Ну и, конечно же, очень важно рассчитывать это сопротивление открытого канала, так как можно потерять много энергии и напряжении при переходе не будет слишком высоким

Чем можно заменить полевые транзисторы?

Крутизна S также очень важна при поиске аналога. Данный параметр будет показывать состояние тока стока при напряжении затвора. Это позволит определить, сколько понадобится напряжения для коммутации.

Помните, что выбирать важно и исходя от порогового напряжения затвора, если напряжение будет в разы меньше порогового, то нормального функционирования от вашего аналога ждать не придется. Цепь при получении напряжения не получит нужного и вся мощность, точнее ее рассеивание останется на приборе, а для него этого нежелательно, ведь может случиться перегрев. В даташите еще говорится, что мощность рассеяния обоих приборов одинакова: и зависит это от корпуса

Если корпус большой, то получение тепловой мощности будет безопаснее рассеиваться

В даташите еще говорится, что мощность рассеяния обоих приборов одинакова: и зависит это от корпуса. Если корпус большой, то получение тепловой мощности будет безопаснее рассеиваться.

Емкость затвора так же очень важна в случае данного предмета

Очень важно, чтобы затвор не был крайне тяжелым, и необходимо помнить об этом при выборе. Будет очень хорошо, если он будет меньше в разы, так как это принесет удобство и легкость в использовании данного механизма. Однако если вам нет необходимости перепаивать, то спокойно можно выбрать размер, который идеально подойдет, схожий с оригиналом

Однако если вам нет необходимости перепаивать, то спокойно можно выбрать размер, который идеально подойдет, схожий с оригиналом.

К примеру, сейчас довольно часто меняют IRFP460 на более новую и современную 20N50, так как у него затвор крайне легкий. Опять-таки даташит скажет то же самое, указав на массу схожести, несмотря на преимущество второго.
