Транзистор КТ812: характеристики и цоколевка
Основные характеристики транзистора КТ812:
| Параметр | Значение | Единица измерения |
|---|---|---|
| Максимальное постоянное напряжение коллектор-эмиттер | 40 | В |
| Максимальное постоянное напряжение база-эмиттер | 5 | В |
| Максимальный коллекторный ток | 0.3 | А |
| Мощность потери на открытом входе | 5 | мВт |
| Температурный коэффициент стабильности тока коллектора | 0.013 | мА/°C |
Цоколевка транзистора КТ812 представлена 3 выводами:
- Коллектор (К) — обычно помечается с использованием буквы К или буквы К,придавая ей нижний индекс;
- База (Б) — обычно помечается с использованием буквы Б или буквы Б,придавая ей нижний индекс;
- Эмиттер (Э) — обычно помечается с использованием буквы E или буквы Э,придавая ей нижний индекс.
Используя эту информацию, вы сможете правильно подключить транзистор КТ812 в вашей электрической схеме.
Маркировка биполярный SMD транзисторов
| Обозначение на корпусе | Тип транзистора | Условный аналог |
| 15 | MMBT3960 | 2N3960 |
| 1A | BC846A | BC546A |
| 1B | BC846B | BC546B |
| 1C | MMBTA20 | MPSA20 |
| 1D | BC846 | — |
| 1E | BC847A | BC547A |
| 1F | BC847B | BC547B |
| 1G | BC847C | BC547C |
| 1H | BC847 | — |
| 1J | BC848A | BC548A |
| 1K | BC848B | BC548B |
| 1L | BC848C | BC548C |
| 1M | BC848 | — |
| 1P | FMMT2222A | 2N2222A |
| 1T | MMBT3960A | 2N3960A |
| 1X | MMBT930 | — |
| 1Y | MMBT3903 | 2N3903 |
| 2A | FMMT3906 | 2N3906 |
| 2B | BC849B | BC549B |
| 2C | BC849C | BC549C / BC109C / MMBTA70 |
| 2E | FMMTA93 | — |
| 2F | BC850B | BC550B |
| 2G | BC850C | BC550C |
| 2J | MMBT3640 | 2N3640 |
| 2K | MMBT8598 | — |
| 2M | MMBT404 | — |
| 2N | MMBT404A | — |
| 2T | MMBT4403 | 2N4403 |
| 2W | MMBT8599 | — |
| 2X | MMBT4401 | 2N4401 |
| 3A | BC856A | BC556A |
| 3B | BC856B | BC556B |
| 3D | BC856 | — |
| 3E | BC857A | BC557A |
| 3F | BC857B | BC557B |
| 3G | BC857C | BC557C |
| 3J | BC858A | BC558A |
| 3K | BC858B | BC558B |
| 3L | BC858C | BC558C |
| 3S | MMBT5551 | — |
| 4A | BC859A | BC559A |
| 4B | BC859B | BC559B |
| 4C | BC859C | BC559C |
| 4E | BC860A | BC560A |
| 4F | BC860B | BC560B |
| 4G | BC860C | BC560C |
| 4J | FMMT38A | — |
| 449 | FMMT449 | — |
| 489 | FMMT489 | — |
| 491 | FMMT491 | — |
| 493 | FMMT493 | — |
| 5A | BC807-16 | BC327-16 |
| 5B | BC807-25 | BC327-25 |
| 5C | BC807-40 | BC327-40 |
| 5E | BC808-16 | BC328-16 |
| 5F | BC808-25 | BC328-25 |
| 5G | BC808-40 | BC328-40 |
| 549 | FMMT549 | — |
| 589 | FMMT589 | — |
| 591 | FMMT591 | — |
| 593 | FMMT593 | — |
| 6A | BC817-16 | BC337-16 |
| 6B | BC817-25 | BC337-25 |
| 6C | BC817-40 | BC337-40 |
| 6E | BC818-16 | BC338-16 |
| 6F | BC818-25 | BC338-25 |
| 6G | BC818-40 | BC338-40 |
| 9 | BC849BLT1 | — |
| AA | BCW60A | BC636 / BCW60A |
| AB | BCW60B | — |
| AC | BCW60C | BC548B |
| AD | BCW60D | — |
| AE | BCX52 | — |
| AG | BCX70G | — |
| AH | BCX70H | — |
| AJ | BCX70J | — |
| AK | BCX70K | — |
| AL | MMBTA55 | — |
| AM | BSS64 | 2N3638 |
| AS1 | BST50 | BSR50 |
| B2 | BSV52 | 2N2369A |
| BA | BCW61A | BC635 |
| BB | BCW61B | — |
| BC | BCW61C | — |
| BD | BCW61D | — |
| BE | BCX55 | — |
| BG | BCX71G | — |
| BH | BCX71H | BC639 |
| BJ | BCX71J | — |
| BK | BCX71K | — |
| BN | MMBT3638A | 2N3638A |
| BR2 | BSR31 | 2N4031 |
| C1 | BCW29 | — |
| C2 | BCW30 | BC178B / BC558B |
| C5 | MMBA811C5 | — |
| C6 | MMBA811C6 | — |
| C7 | BCF29 | — |
| C8 | BCF30 | — |
| CE | BSS79B | — |
| CEC | BC869 | BC369 |
| CF | BSS79C | — |
| CH | BSS82B / BSS80B | — |
| CJ | BSS80C | — |
| CM | BSS82C | — |
| D1 | BCW31 | BC108A / BC548A |
| D2 | BCW32 | BC108A / BC548A |
| D3 | BCW33 | BC108C / BC548C |
| D6 | MMBC1622D6 | — |
| D7 | BCF32 | — |
| D8 | BCF33 | BC549C / BCY58 / MMBC1622D8 |
| DA | BCW67A | — |
| DB | BCW67B | — |
| DC | BCW67C | — |
| DE | BFN18 | — |
| DF | BCW68F | — |
| DG | BCW68G | — |
| DH | BCW68H | — |
| E1 | BFS17 | BFY90 / BFW92 |
| EA | BCW65A | — |
| EB | BCW65B | — |
| EC | BCW65C | — |
| ED | BCW65C | — |
| EF | BCW66F | — |
| EG | BCW66G | — |
| EH | BCW66H | — |
| F1 | MMBC1009F1 | — |
| F3 | MMBC1009F3 | — |
| FA | BFQ17 | BFW16A |
| FD | BCV26 | MPSA64 |
| FE | BCV46 | MPSA77 |
| FF | BCV27 | MPSA14 |
| FG | BCV47 | MPSA27 |
| GF | BFR92P | — |
| H1 | BCW69 | — |
| H2 | BCW70 | BC557B |
| H3 | BCW89 | — |
| H7 | BCF70 | — |
| K1 | BCW71 | BC547A |
| K2 | BCW72 | BC547B |
| K3 | BCW81 | — |
| K4 | BCW71R | — |
| K7 | BCV71 | — |
| K8 | BCV72 | — |
| K9 | BCF81 | — |
| L1 | BSS65 | — |
| L2 | BSS70 | — |
| L3 | MMBC1323L3 | — |
| L4 | MMBC1623L4 | — |
| L5 | MMBC1623L5 | — |
| L6 | MMBC1623L6 | — |
| L7 | MMBC1623L7 | — |
| M3 | MMBA812M3 | — |
| M4 | MMBA812M4 | — |
| M5 | MMBA812M5 | — |
| M6 | BSR58 / MMBA812M6 | 2N4858 |
| M7 | MMBA812M7 | — |
| O2 | BST82 | — |
| P1 | BFR92 | BFR90 |
| P2 | BFR92A | BFR90 |
| P5 | FMMT2369A | 2N2369A |
| Q3 | MMBC1321Q3 | — |
| Q4 | MMBC1321Q4 | — |
| Q5 | MMBC1321Q5 | — |
| R1 | BFR93 | BFR91 |
| R2 | BFR93A | BFR91 |
| S1A | SMBT3904 | — |
| S1D | SMBTA42 | — |
| S2 | MMBA813S2 | — |
| S2A | SMBT3906 | — |
| S2D | SMBTA92 | — |
| S2F | SMBT2907A | — |
| S3 | MMBA813S3 | — |
| S4 | MMBA813S4 | — |
| T1 | BCX17 | BC327 |
| T2 | BCX18 | — |
| T7 | BSR15 | 2N2907A |
| T8 | BSR16 | 2N2907A |
| U1 | BCX19 | BC337 |
| U2 | BCX20 | — |
| U7 | BSR13 | 2N2222A |
| U8 | BSR14 | 2N2222A |
| U9 | BSR17 | — |
| U92 | BSR17A | 2N3904 |
| Z2V | FMMTA64 | — |
| ZD | MMBT4125 | 2N4125 |
Нелинейность
Усилитель класса A с общим эмиттером управляется почти до отсечки, как показано на рисунке ниже
Обратите внимание, что верхушка положительной полуволны более плоская, чем у отрицательной. Для многих приложений, таких как усиление аудиосигнала высокого качества, такое искажение неприемлемо. Искажение большого сигнала в усилителе с общим эмиттером
Искажение большого сигнала в усилителе с общим эмиттером
Усилители малых сигналов относительно линейны, потому что они используют небольшой линейный участок характеристик транзистора. Усилители больших сигналов не являются стопроцентно линейными, поскольку характеристики транзистора, такие как коэффициент β, не постоянны, а меняются в зависимости от тока коллектора. Коэффициент β высок при низком токе коллектора и низок при очень низком или высоком токе коллектора. Хотя в первую очередь, мы сталкиваемся с уменьшением β при увеличении тока коллектора.
Список соединений SPICE для анализа переходных процессов и анализа Фурье:
Анализ Фурье показывает коэффициент нелинейных искажений (THD) 10%:
В листинге SPICE, приведенном выше, показано, как определить величину искажений. Команда “” сообщает SPICE о необходимости выполнения анализа Фурье на частоте 2000 Гц на выходе v(2). Командная строка “” выдает вывод анализа Фурье, который приведен выше. Он показывает, что коэффициент нелинейных искажений (THD, total harmonic distortion) составляет более 10%, и величину отдельных гармоник сигнала.
Частичным решением проблемы с этими искажениями является уменьшение тока коллектора или работа усилителя при большей нагрузке. Окончательным решением является применение отрицательной обратной связи. Смотрите раздел «Обратная связь».
Таблица 4 – Электрические параметры транзисторов КТ315 при приемке и поставке
| Наименование параметра (режим измерения) единицы измерения | Буквенное обозначение | Норма параметра | Температура, °С | |
| не менее | не более | |||
| Граничное напряжение (IC=10 мА), В КТ315А, КТ315Б, КТ315Ж, КТ315Н КТ315В, КТ315Д, КТ315И КТ315Г, КТ315Е, КТ315Р | U(CEO) | 15 30 25 | – | 25 |
| Напряжение насыщения коллектор-эмиттер (IC=20 мA, IB=2 мА), В КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Р КТ315Д, КТ315Е КТ315Ж КТ315И | UCEsat | – | 0,4 0,6 0,5 0,9 | |
| Напряжение насыщения коллектор-эмиттер (IC=70 мA, IB=3,5 мА), В КТ315Н | UCEsat | – | 0,4 | |
| Напряжение насыщения база-эмиттер (IC=20 мА, IB=2 мА), В КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Н, КТЗ I5P КТ315Д, КТ315Е КТ315Ж КТ315И | UBEsat | – | 1,0 1,1 0,9 1,35 | |
| Обратный ток коллектора (UCB=10 В), мкА КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Н, КТ315Р КТ315Д, КТ315Е,КТ315Ж, КГ315И | ICBO | – | 0,5 0,6 | 25, -60 |
| Обратный ток коллектора (UCB=10 В), мкА КТ3I5A КТ315Б, КТ315В, КТ315Г, КТ315Н, КТ315Р КТ315Д, КТ315Е | ICBO | – | 10 15 | 100 |
| Обратный ток эмиттера (UEB=5 В) мкА КТ315А – КГ315Е, КТ315Ж, ХТ315Н КТ315И КТ315Р | IEBO | – | 30 50 3 | 25 |
| Обратный ток коллектор-эмиттер, (RBE=10 кОм UCE=25 В), мА, KT3I5A (RBE=10 кОм UCE=20 В), мА, КТ315Б, КТ315Н (RBE=10 кОм UCE=40 В), мА КТ315В (RBE=10 кОм UCE=35 В), мА, КТ315Г (RBE=10 кОм UCE=40 В), мА, КТ315Д (RBE=10 кОм UCE=35 В), мА, КТ315Е (RBE=10 кОм UCE=35 В), мА, КТ315Р | ICER | – | 0,6 0,6 0,6 0,6 1,0 1,0 0,005 | |
| Обратный ток коллектор-эмиттер (RBE=10 кОм UCE=35 В), мА, КТ315Р | ICER | – | 0,01 | 100 |
| Обратный ток коллектор-эмиттер (UCE=20 В), мА, КТ315Ж (UCE=60 В), мА, КТ315И | ICES | – | 0,01 0,1 | 25, -60 |
| Обратный ток коллектор-эмиттер (UCE=20 В), мА, KT3I5Ж (UCE=60 В), мА, KT3I5И | ICES | – | 0,1 0,2 | 100 |
| Статический коэффициент передачи тока (UCB = 10 В, IE= 1 мА) КТ315А, KT3I5B КТЗ15Б, КТ315Г, КТ315Е, КТ315Н КТ315Д КТ315Ж КТ315И КТ315Р | h21E | 30 50 20 30 30 150 | 120 350 90 250 – 350 | 25 |
| Статический коэффициент передачи тока (UCB = 10 В, IE= 1 мА) КТ315А, KT3I5B КТЗ15Б, КТ315Г, КТ315Е, КТ315Н КТ315Д КТ315Ж КТ315И КТ315Р | h21E | 30 50 20 30 30 150 | 250 700 250 400 – 700 | 100 |
| Статический коэффициент передачи тока (UCB = 10 В, IE= 1 мА) КТ315А, KT3I5B КТЗ15Б, КТ315Г, КТ315Е, КТ315Н КТ315Д КТ315Ж КТ315И КТ315Р | h21E | 5 15 5 5 5 70 | 120 350 90 250 – 350 | -60 |
| Модуль коэффициента передачи тока на высокой частоте (UCB = 10 В, IE= 5 мА, f = 100 МГц) | |h21E| | 2,5 | – | 25 |
| Емкость коллекторного перехода (UCB = 10 В, f = 10 МГц), пФ | CC | – | 7 | 25 |

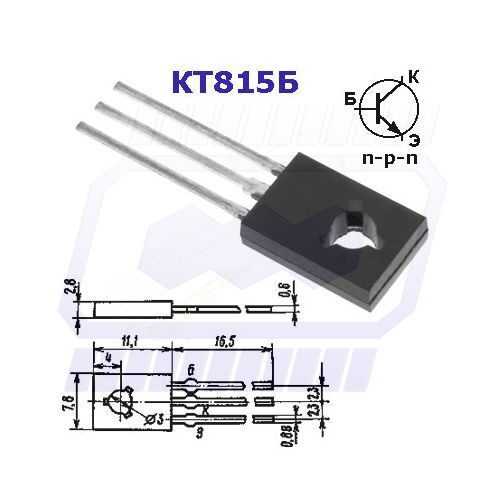

Цоколёвка и маркировка КТ815
Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.
Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.
На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.
Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.
