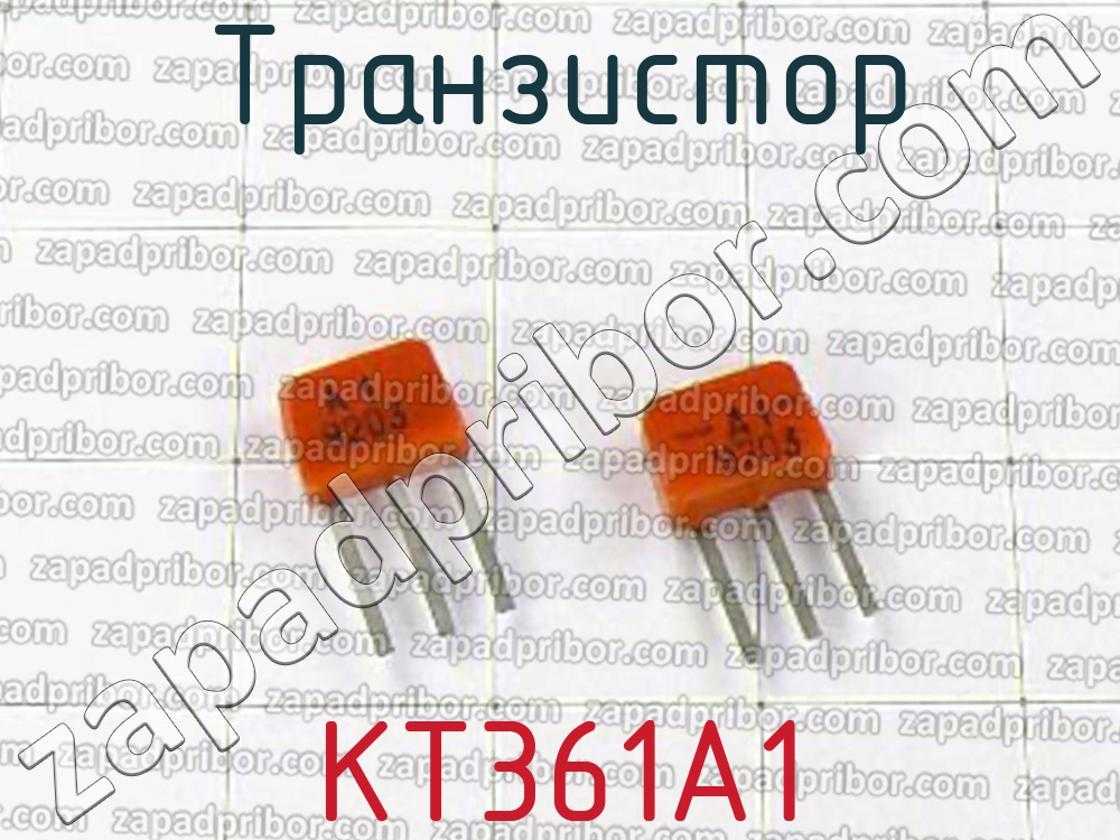

Транзистор КТ361В — параметры, цоколевка, аналоги, обозначение

КТ315 все что мы о нем знали и не знали.

Транзистор КТ315 – биполярный n-p-n типа. В Советском Союзе был одним из самых популярных и недорогих транзисторов. Выпуск бал начат еще в 1967. А с 1968 г. стал массово применяться в схемотехнике. При изготовлении КТ315 впервые массово была применена планарно — эпитаксиальная технология.

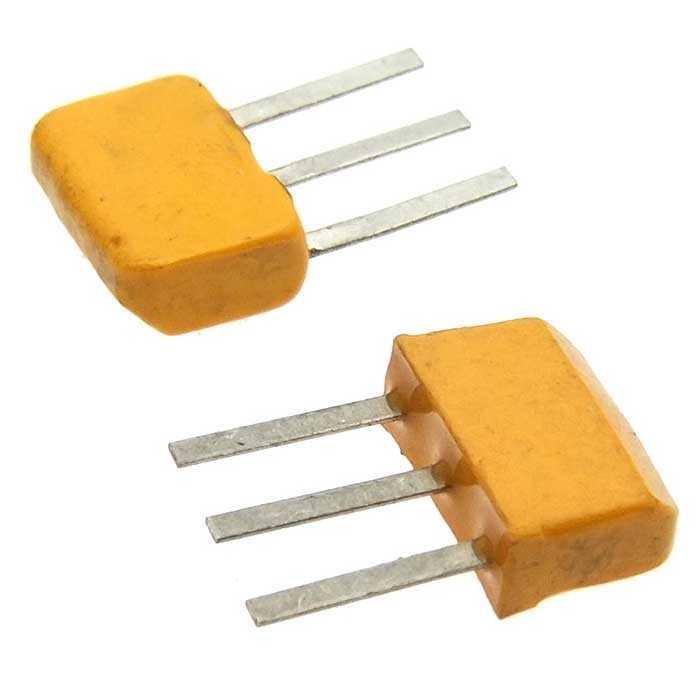

Внешний вид транзистора. Иногда можно встретить транзистор и в другом корпусе, но это довольно редкие случаи.

Обозначение на схемах.

Комплементарной парой транзистора КТ315 является транзистор КТ361

Комплементарная пара — это пара транзисторов, с одинаковыми техническими параметрами, но имеющими разные проводимости.

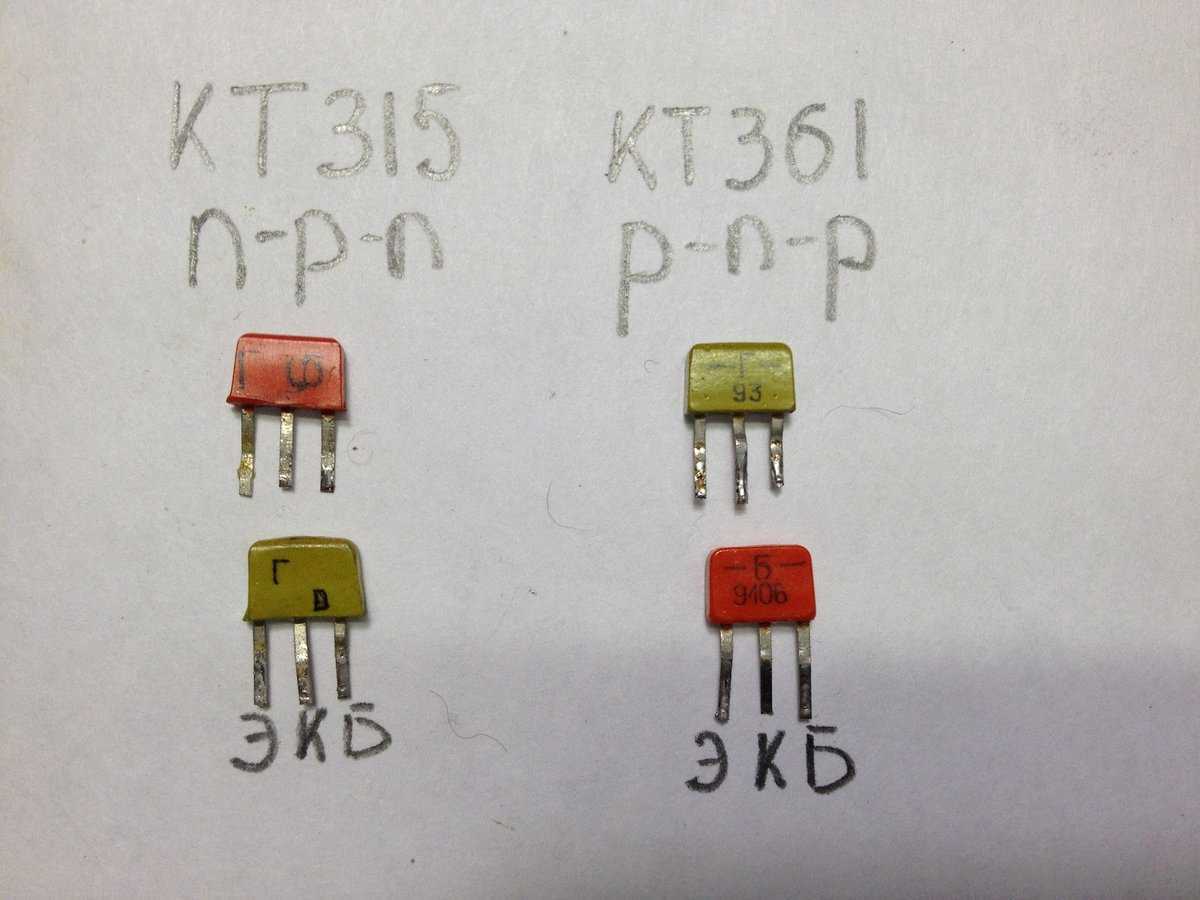

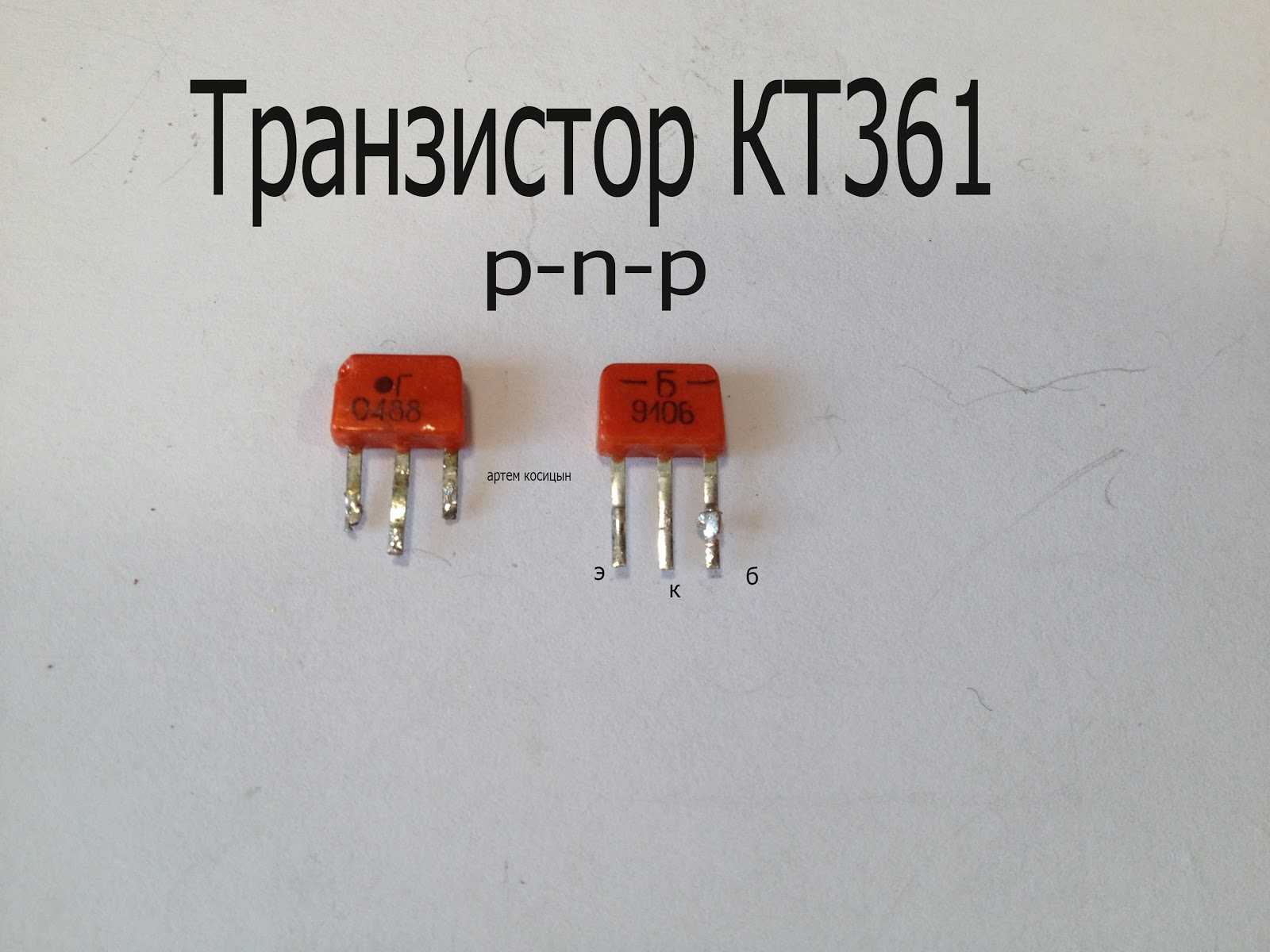

Как отличить КТ315 от КТ361

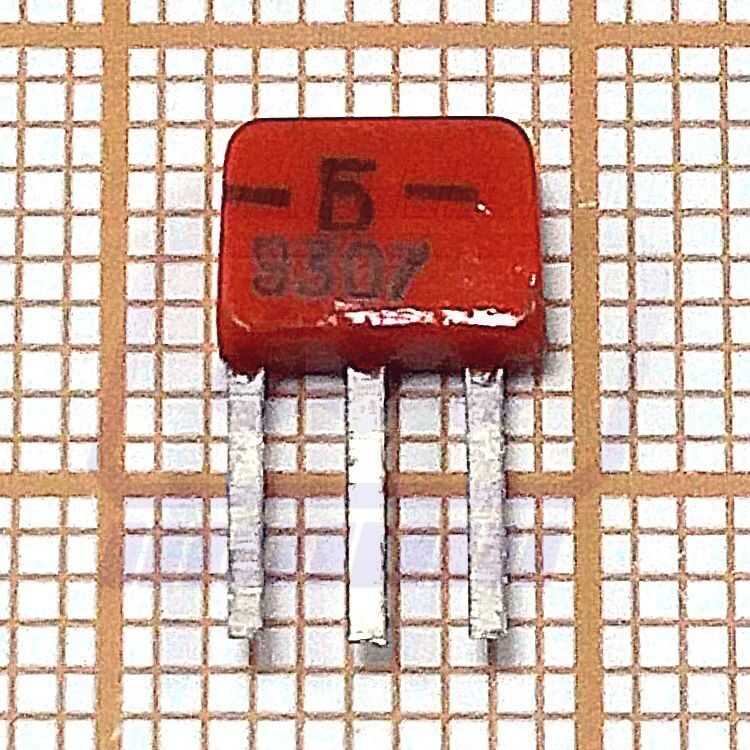

Все отличие заключается в расположении буквы на корпусе: у КТ315 буква, напечатана слева или справа, а у КТ361 буква находится по середине корпуса, вот как на примере ниже:

Аналоги транзистора КТ315

• 2SC388
• 2SC633
• 2SC634
• 2SC641
• BFP719
• BFP720
• BFP721
• 2N3397

Содержание драгоценных металлов в транзисторе КТ315.Золото: 0,0003142 грамм.Серебро: 0 грамм.Платина: 0 грамм.Палладий: 0 грамм.На основании информации: из перечней НПП Сигнал.

И еще зависит от года выпуска.

Применение

Транзисторы КТ315 предназначались для работы в схемах:

• усилителей высокой
• промежуточной
• и звуковой частот
• в преобразовательных и импульсных схемах

Вообще существует очень большое количество интересных схем с использованием КТ315 транзистора. Он применялся в бытовой радиотехнике , а также очень масово использовался радиолюбителями. В военной технике КТ315 не применялся. В замен КТ 315 применялись транзисторы 2Т312 или 2Т316 в металлических корпусах.

В 90 годах на замену КТ315 был разработан транзистор КТ3102 с улучшенными параметрами.

Комплементарной парой ему есть транзистор КТ3107. Но такой популярности как кт315 они не получили. Их начали вытеснять микросхемы.

Особенности замены транзистора КТ361Б на аналоги

1. Параметры транзистора. При замене транзистора КТ361Б на аналоги, необходимо учитывать его основные характеристики, такие как ток коллектора, ток базы, максимальное рабочее напряжение коллектора и т.д. Новый транзистор должен обладать аналогичными или более высокими параметрами.

2. Тип корпуса. КТ361Б имеет корпус типа ТО-18. При замене необходимо учесть совместимость корпусов, чтобы новый транзистор подходил к монтажным отверстиям и позволял корректное подключение к схеме.

3. Полярность. КТ361Б относится к npn-транзисторам. В случае замены на аналоги, необходимо убедиться, что они также относятся к npn-типу. Замена на pnp-транзистор может существенно изменить работу схемы.

4. Параметры работы. Некоторые аналоги транзистора КТ361Б могут иметь некоторые отличия в параметрах работы, таких как ток утечки, коэффициент усиления и т.д. При замене необходимо учесть эти отличия и корректно подобрать аналог с аналогичными параметрами.

Важно помнить, что замена транзистора КТ361Б на аналоги может потребовать изменения схемы и/или перенастройки устройства. Поэтому, перед заменой всегда рекомендуется ознакомиться с документацией и консультацией специалистов в данной области

Принцип работы полевого транзистора

Говоря простыми словами о том, как работает полевой транзистор для чайников с управляющими p-n переходами, стоит отметить: радиодетали состоят из двух участков: p-переходов и n-переходов. По участку n проходит электроток. Участок р является перекрывающей зоной, неким вентилем. Если оказывать определенное давление на нее, то она будет перекрывать участок и препятствовать прохождению тока. Либо, же наоборот, при снижении давления количество проходящего тока возрастет. В результате такого давления осуществляется увеличение напряжения на контактах затворов, находящихся на участке р.

Приборы с управляющими p-n канальными переходами — это полупроводниковые пластины, имеющие электропроводность с одним из данных типов. К торцевым сторонам пластин выполняется подсоединение контактов: стока и истока, в середину — контакты затвора. Принцип работы прибора основан на изменении пространственных толщин p-n переходов. Так как в запирающих областях практически отсутствуют подвижные носители заряда, их проводимость равняется нулю. В полупроводниковых пластинах, на участках которых не воздействует запирающий слой, создаются проводящие ток каналы. Если подается отрицательное напряжение в отношении истока, на затворе образуется поток, через который протекают носителя заряда.

Для изолированных затворов, характерно расположение на них тонкого слоя диэлектрика. Такое устройство работает по принципу электрических полей. Для его разрушения понадобится всего лишь небольшое электричество. В связи с этим, чтобы предотвратить статическое напряжение, которое может превышать 1000 В, необходимо создание специальных корпусов для приборов, которые минимизируют эффект от воздействия вирусных типов электричества.

Зарубежные аналоги КТ3102

Для замены KT 3102 существует очень большое количество зарубежных аналогов KT 3102. Аналог может быть абсолютно идентичен оригиналу, например, КТ3102 можно смело заменять на 2 SA 2785. Эта замена KT 3102 абсолютно никак не повлияет на работу конкретной схемы, т.к транзисторы имеют одинаковые показатели. Существуют также неидентичные аналоги, которые немного отличаются по показателям, но их использование всё равно возможно в некоторых случаях.

Некоторые зарубежные аналоги КТ3102 были приведены в таблице. Также данный прибор может быть заменён отечественными аналогами КТ611 и КТ660 либо на такие зарубежные аналоги, как ВС547 и ВС548.

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов КТ817А, КТ817Б, КТ817В — 20. У транзистора КТ817Г — 15.

Граничная частота коэффициента передачи тока — 3 МГц.

Максимальное напряжение коллектор — эмиттер. У транзистора КТ817А — 25в. У транзисторовКТ817Б — 45в. У транзистора КТ817В — 60в. У транзистора КТ817Г — 80в.

Максимальный ток коллектора. — 3А. Рассеиваемая мощность коллектора— 1 Вт, без теплоотвода, 25 Вт — с теплоотводом.

Напряжение насыщения база-эмиттер 1,5в.

Напряжение насыщения коллектор-эмиттер при токе коллектора 3А, а базы 0,3А — не более 0,6в.

Обратный ток коллектора у транзисторов КТ817А при напряжении коллектор-база 25в, транзисторов КТ817Б при напряжении коллектор-база 45в, транзисторов КТ817В при напряжении коллектор-база 60в, транзисторов КТ817Г при напряжении коллектор-база 100 в — 100мкА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в, на частоте 1МГц — не более — 60пФ.

Емкость эмиттерного перехода при напряжении эмиттер-база 0,5 в — 115пФ.

Комплиментарный(аналогичный по параметрам, но противоположной проводимости)транзистор — КТ816.

Таблица 5 – Предельно-допустимые режимы эксплуатации транзистора КТ315

Параметр, единица измерения	Обозначение	Норма параметра
		КГ315А	КГ315Б	КГ315В	КГ315Г	КТЗ15Д	КГ315Е	КГ315Ж	КГ315И	КТ315Н	КТ315Р
Макс. допустимое постоянное напряжение коллектор-эмиттер, (R BE = 10 кОм), В 1)	U CERmax	25	20	40	35	40	35	–	–	20	35
Макс. допустимое постоянное напряжение коллектор-эмиттер при коротком замыкании в цепи эмиттер-база, В 1)	U CES max	–	–	–	–	–	–	20	60	–	–
Макс. допустимое постоянное напряжение коллектор-база, В 1)	U CB max	25	20	40	35	40	35	–	–	20	35
Макс. допустимое постоянное напряжение эмиттер-база, В 1)	U EB max	6	6	6	6	6	6	6	6	6	6
Макс. допустимый постоянный ток коллектора, мА 1)	I C max	100	100	100	100	100	100	100	100	100	100
Макс. допустимая постоянная рассеиваемая мощность коллектора, мВт 2)	P C max	200	200	200	200	200	200	200	200	200	200
Макс. допустимая температура перехода, ⁰С	t j max	125	125	125	125	125	125	125	125	125	125

Примечание:
1. Для всего диапазона рабочих температур.
2. При t атв от минус 60 до 25 °С. При повышении температуры более 25 °С P C max рассчитывается по формуле:

где R t hjα – общее тепловое сопротивление переход-окружающая среда, равное 0,5 °С/мВт.

Хоть я и опоздал на день Радио — но о КТ315 я все-же напишу. Этот транзистор видели и паяли многие, но сегодня мы увидим, чем отличаются КТ315 выпущенные в разные годы, какова его конструкция, и сравним его конструкцию с современными зарубежными аналогами.

Аналоги транзисторов

Импортные аналоги для транзистора КТ361 в основном выбираются из следующих аппаратов: ВС556, 2Н3905, ВС557, ВС308А, ВС327, СС9012, 2Н3906. Из отечественных в качестве замены можно рассмотреть: КТ3107, КТ502. В SMD-корпусе находятся импортные российские либо белорусские BC857, BC858 и КТ3129.

Отечественное производство

Тип                           PCUCBUCEUEBICTJfTCobhFE                                          Корпус

КТ315, КТ315-1	0,15	15…60	15…60	6	0,1	120	250	7	20…350	КТ13, ТО-92
КТ3151 А9/Б9/Д9/Е9/Г9/В9	0,2	20…80	20…80	5	0,1	175	сто	15	20…80	SОТ23 (КТ-46)
КТ3153 А9	0,15	60	50	5	0,4	150	250	4,5	100…300	SОТ23 (КТ-46А)
КТ3102	0,25	20…50	20…50	5	0,2	125	—	6	100…1000	TO-92 (КТ-26)

Зарубежное производство

Тип             PCUCBUCEUEBICTJfTCobhFE                                          Корпус

КТ315А	0,15	25	25	6	0,1	120	250	7	20…90	KT13
BFP719	0,15	25	25	5	0,1	120	250	7	20…90	KT13
КТ315Б	0,15	20	20	6	0,1	120	250	7	50…350	KT13
BFP720	0,15	20	20	5	0,1	120	250	7	50…350	KT13
КТ315В	0,15	40	40	6	0,1	120	250	7	20…90	KT13
BFP721	0,15	40	40	5	0,1	120	250	7	20…90	KT13
КТ315Г	0,15	35	35	6	0,1	120	250	7	50…350	KT13
BFP722	0,15	35	35	5	0,1	120	250	7	50…350	KT13
КТ315Д	0,15	40	40	6	0,1	120	250	7	20…90	KT13
2SC641	0,1	40	15	5	0,1	150	400	6	45…160	ТО-92
КТ315Э	0,15	35	35	6	0,1	120	250	7	50…350	KT13
2Н3397	0,36	25	25	5	0,1	150	—	10	55…800	ТО-92
КТ315Ж	0,1	15	15	6	0,05	120	250	7	30…250	KT13
2SC545	0,12	20	20	4	0,03	125	175	—	60	ТО-92
2SC546	0,12	30	30	4	0,03	125	300	—	40	ТО-92
BFY37i	0,15	25	20	5	0,1	175	270	23	35	А-18
2SC388	0,3	30	25	4	0,05	150	300	2	20…200	ТО-92
КТ315И	0,1	60	60	6	0,05	120	250	—	30	KT13
2SC634	0,18	40	40	—	0,1	125	140	4,5	—	ТО-923
2SC9014	0,45	50	45	5	0,1	150	150	3,5	60	ТО-92
ВС547	0,5	50	50	6	0,1	150	300	6	110	ТО-92
2Н3904	0,31	60	40	6	0,2	135	300	4	40	ТО-92
КТ315Н1	0,15	20	20	6	0,1	120	250	7	50…350	ТО-92
2SC633	0,3	26	26	6	0,2	125	112	7	45…660	ТО-92
КТ315Р1	0,15	35	35	6	0,1	120	250	7	150…350	ТО-92
BFP722	0,15	35	35	5	0,1	120	250	7	50…350	KT13

٭ — продукт в настоящее время не производится, но может быть в наличии на складе.

Примечание: данные в таблице взяты из даташит компаний-производителей.

Производители

Ниже представлены DataSheet российских и белорусских производителей:

Характеристики отечественного транзистора КТ3102 говорят о том, что он кремневый маломощный биполярный эпитаксиально-планарный с n-p-n- структурой, относится к универсальным. Используется в низкочастотных устройствах, чувствительных к шумам. Встречается в переключающих, генераторных устройствах, входных и последующих каскадах усилителей СЧ и ВЧ, селекторах телевизионных каналов. Радиолюбители иногда называют его “супербетта”. Из за небольшой толщины базы статический коэффициент усиления по току hFE достигает тысячи.

Маркировка и цоколёвка

Данный прибор имеет структуру n — p — n . Выводы элемента слева-направо, при обращении лицевой части транзистора к нам(плоская сторона с маркировкой), имеют такой порядок – “коллектор-база-эмиттер”. Цоколёвку КТ3102 нужно знать и учитывать её при пайке прибора. Ошибка при пайке может повредить весь транзистор.

Маркировка транзисторов применяется для различия одного типа прибора от другого. Например, различия между типом А и Б. В случае КТ3102, маркировка имеет следующую структуру:

• Зелёный кружок на лицевой стороне означает тип транзистора. В нашем случае – КТ3102.
• Кружок сверху означает букву прибора (А, Б, В и т.д). Применяются следующие обозначения :

А – красный или бордовый. Б – жёлтый. В – зелёный. Г – голубой. Д – синий. Е – белый. Ж – тёмно-коричневый.

На некоторых приборах вместо цветовых обозначений, маркировка пишется словами. Например, 3102 EM. Подобные обозначения удобнее цветных.

Знание маркировки транзистора позволит правильно подобрать нужный элемент, согласно требуемым параметрам.

Мультивибратор на КТ315

Мультивибратор — это генератор широкой импульсной модуляции (или коротко ШИМ). Получается, что генератор будет выдавать сигнал либо постоянного плюса, либо постоянного минуса.

Принцип действий заключается в попеременном поступлении тока то к одному, то к другому светодиоду (их два). Частоту каждого из них можно менять (если резисторы будут разными, то и включение светодиодов тоже будет отличаться). Данная схема работает от напряжения 1,7 В до 16 В. Чтобы запустить схему понадобиться 3,2 В (этого будет достаточно, чтобы увидеть деятельность светодиодов).

Стоит отметить, что схема парная (2 конденсатора, 2 резистора, (2 RC-цепи), 2 светодиода), а вот значения транзисторов могут отличаться (от 220 Ом до 300 Ом), в таком случае схема все равно будет работать.

Надежная функциональность мультивибратора зависит от более высокого сопротивления одного из резисторов.

Отметим, что, чем больше сопротивление на переменном резисторе, тем больше будет мигать светодиод.

Выбор аналога транзистора КТ361Б

При выборе аналогичного транзистора, следует обратить внимание на следующие характеристики:

Тип транзистора: КТ361Б — это NPN транзистор, значит, аналог должен быть также NPN транзистором.

Максимальное значение коллекторного тока (IC): Определите, какое максимальное значение тока может потребоваться в вашей схеме. Выберите аналог с максимальным значением IC, превышающим это значение.

Максимальное значение обратного напряжения коллектор-эмиттер (VCEO): Определите максимальное значение напряжения, которое возникает между коллектором и эмиттером в вашей схеме. Выберите аналог с максимальным значением VCEO, не меньшим этого значения.

Коэффициент усиления тока (hfe): Уровень усиления тока транзистора имеет большое значение для некоторых схем. Проверьте, какое значение hfe имеет КТ361Б в вашей схеме

Выберите аналог с близким значением этого коэффициента.

Тепловое сопротивление (θja): В случае работы с транзисторами, важно учитывать тепловые характеристики. θja представляет собой сопротивление, которое создает транзистор для распределения тепла

Выберите аналог с аналогичным значением θja.

При выборе аналога транзистора КТ361Б, не всегда возможно найти абсолютно идентичный вариант. Однако, с помощью анализа и сопоставления указанных характеристик, вы сможете найти подходящий аналог, который будет работать в вашей схеме.

Технические характеристики

Главными характеристиками транзистора являются его максимально возможные параметры. Все они определяются при температуре окружающей среды +25ОС (если не оговорена специально другая температура тестирования), и являются действительными для данной температуры, если в документации, предоставляемой производителем не указано иного. Кроме этого для каждого параметра пишутся важные рабочие параметры тестирования.

• максимально возможное постоянное напряжение между К-Б (сопротивление перехода Б-Э R_бэ = 10 Ом):
  • Т = +35ОС – 25 В;
  • Т = +100ОС – 25 В;
• предельно возможное постоянно действующее напряжение, действующее между выводами эмиттер и база – 4 В;
• наибольший возможный ток протекающий через коллектор длительное время — 50 мА;
• наибольшая предельная мощность, которая рассеивается на коллекторе:
  • T ≤ +35ОС – 150 мВт;
  • Т = +100ОС – 30 мВт.
• максимально возможная температура p-n перехода (кристалла) – + 120 ОС;
• Диапазон температур, при которых транзистор может нормально работать – -60 ОС … +100 ОС.

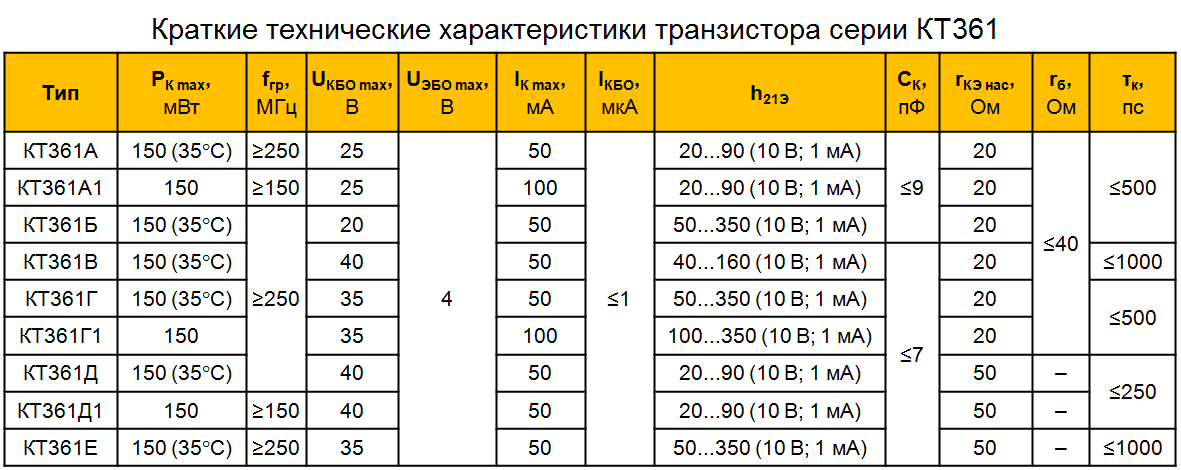

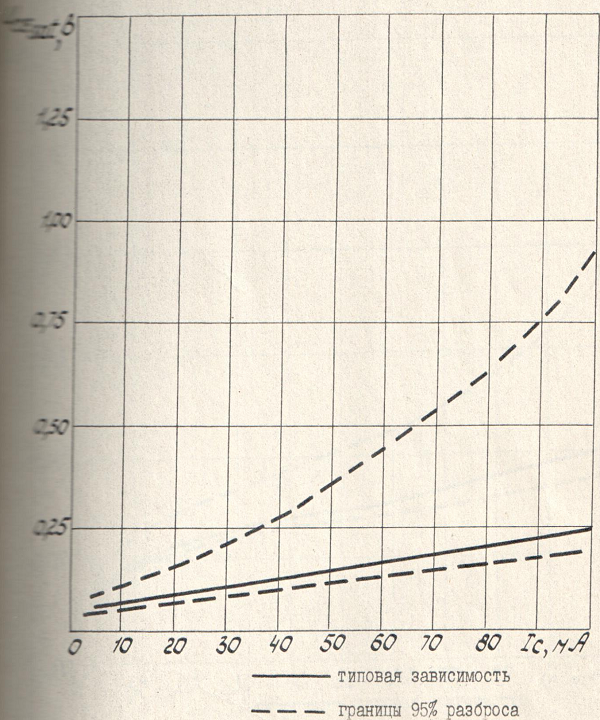

Приведём далее значения электрических параметров транзистора КТ361. Они тестировались при той же температуре окружающего воздуха, что и предельные — +25ОС. Остальные рабочие параметры, при которых производились измерения, находятся в таблице, в колонке «Режимы измерения».

Название параметра	Обозн	Режимы измерения	MIN	MAX	Ед. изм.

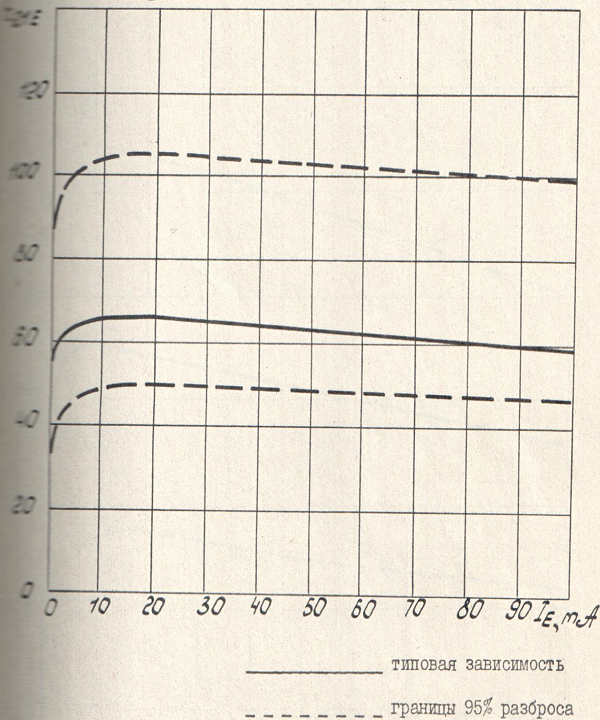

Статический к-т передачи в схеме с общим эмиттером (UКБ=10 B, IК=1 мA)	h21э	Т = +25ОС Т = +100ОС Т = -60ОС	2О 2О 1О	9О 25О 9О
Граничная частота к-та передачи в схеме с ОЭ	fгр	Uкэ=10 B Iэ=5мA	25О		МГц
Постоянная времени ОС	τк	Uкб=10 B Iэ=5 мA f = 5 МГц	5ОО		пс
Обратный ток, протекающий через коллектор при (UКБ = 1О В)	Iкбо	Т = +25 Т = -60 ОС Т = +100ОС		1 1 25	мкА мкА мкА
Обратный ток, текущий через переход  К-Э	Iкэо	UКЭ = UКЭ МАКС Rбэ = 10 кОм		1	мкА
Емкость на коллекторном переходе	ск	Uкэ = 10 В		9	пФ

Также, в технической документации на транзистор КТ361, приведены меры, которые необходимо соблюдать при работе с ним. Они заключаются в следующем:

• расстояние от корпуса до места, в котором осуществляется пайка, должно быть больше 2 мм;
• изгиб ножек может производиться на расстоянии, превышающем 2 мм от пластмассовой оболочки, и радиус закругления должен находиться в пределах от 1,5 до 2 мм.

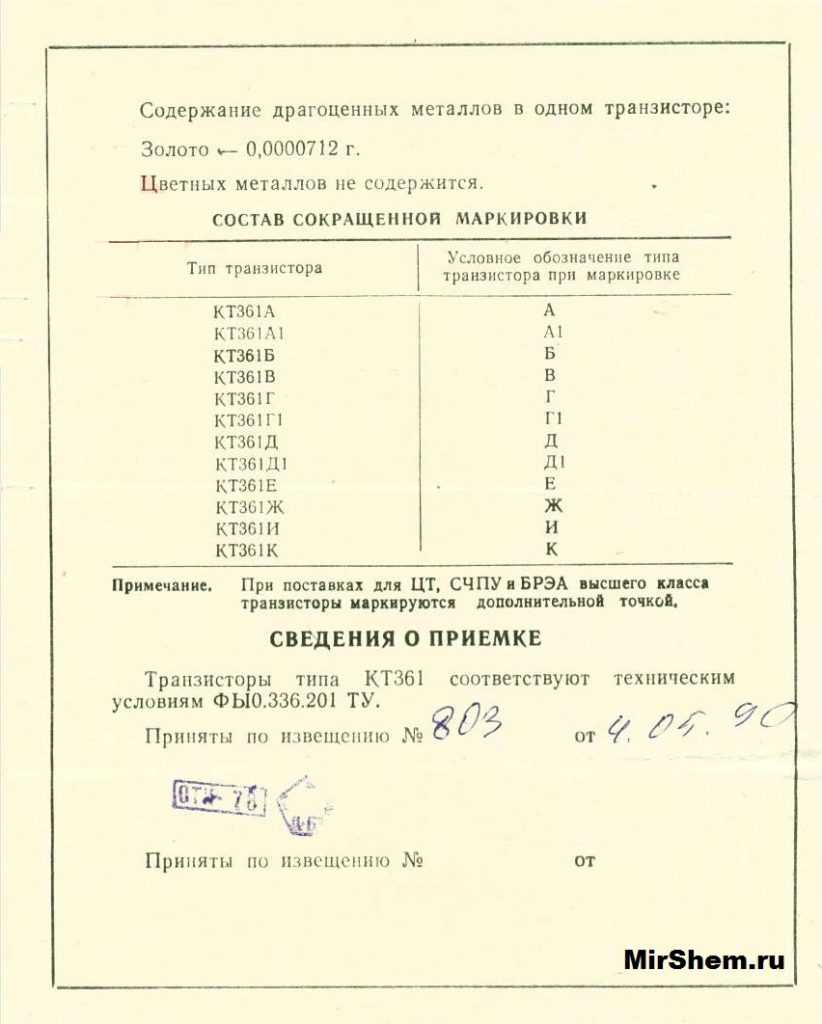

Драгоценные металлы добавляют в радиодетали при изготовлении для разных целей. В транзисторах зачастую золото используют в качестве подложки под кристаллом и проводником. В рассматриваемом нами полупроводнике содержится небольшое количество этого жёлтого металла. Оно равно 0,0000712 г. на 1 штуку. Ниже приводим фрагмент этикетки на транзистор КТ361 из которой взята данная информация.

Аналоги

Существуют следующие импортные аналоги для КТ361: 2SA555, BC250A, 2SA601, 2SA611. Кроме этого у него есть комплементарная пара — КТ315. Это позволяет использовать его в двухтактных схемах.

Производители

Раньше КТ361 изготавливался на таких предприятиях: производственное объединение «Элькор» г. Нальчик, НИИПП г. Томск и «Элекс» г. Александров.

Сейчас данное изделие выпускает в России ЗАО «Кремний» расположенный в г. Брянск. В Белоруссии его производством занимается ОАО «Интеграл» (Datasheet на КТ 361 можно скачать здесь и ещё здесь). Продукцию каждого из этих производителей можно встретить на отечественном рынке.

Раздел 1: Почему нужно искать аналоги транзистора КТ361

Поэтому важно знать аналоги транзистора КТ361, которые могут быть использованы в схеме вместо него. Аналоги обладают схожими или даже лучшими характеристиками, что позволяет сохранить функциональность и надежность работы схемы при замене

Поиск и выбор аналогов транзистора КТ361 является важной задачей, которая позволяет сэкономить время и средства при разработке или ремонте электронных устройств. Это также дает возможность адаптировать существующую схему под новые требования или условия эксплуатации

В следующих разделах будут представлены пять аналогов транзистора КТ361, которые рекомендуется рассмотреть при замене данного элемента в схеме. Каждый из аналогов будет описан с указанием его основных характеристик и преимуществ перед транзистором КТ361.

Итоги и выводы

Замена транзистора КТ361Б возможна с использованием аналогов, имеющих схожие характеристики. Однако, при подборе аналога необходимо учитывать особенности и требования схемы, в которой будет использоваться транзистор.

Проанализировав представленные аналоги, можно сделать следующие выводы:

• Транзистор КТ361Б имеет довольно уникальные электрические параметры и найти полный аналог может быть затруднительно.
• Аналоги, такие как КТ361Г, КТ815Б, и КТ920Б, имеют схожие электрические параметры и могут подойти для замены в некоторых схемах.
• Необходимо также учитывать соответствие по корпусу и допустимым токам коллектора и эмиттера при выборе аналога.
• В целом, подбор аналоговых транзисторов требует определенных знаний и опыта, поэтому рекомендуется обратиться к специалистам или проконсультироваться с производителями электронных компонентов.

Важно помнить, что замена транзистора всегда сопряжена с определенными рисками, поэтому рекомендуется проводить замену только в случае необходимости и с использованием аналогов с схожими характеристиками
