Эффективные аналоги и альтернативы транзистора КТ203А
К счастью, на сегодняшний день существует достаточно эффективных аналогов и альтернатив для замены транзистора КТ203А. Вот несколько из них:
1. КТ315 — это биполярный транзистор схожих параметров, который обеспечивает стабильную работу и может быть использован вместо КТ203А в большинстве ситуаций.
2. 2N3904 — это популярный низкочастотный биполярный транзистор, который также является хорошей альтернативой для КТ203А.
3. BC547 — это другой распространенный биполярный транзистор, который можно использовать вместо КТ203А и который обладает хорошими характеристиками.
Важно помнить, что при замене транзистора КТ203А на аналог или альтернативу необходимо учитывать основные электрические параметры и свойства каждого из них. Это поможет избежать неправильной работы устройства или его повреждения
Прежде чем производить замену транзистора КТ203А, рекомендуется ознакомиться с документацией к устройству, в котором он используется, и уточнить возможные альтернативы от производителя.
Теперь, когда вы знаете о эффективных аналогах и альтернативах для транзистора КТ203А, вы сможете без проблем заменить его в своих проектах и обеспечить стабильную работу вашего устройства.

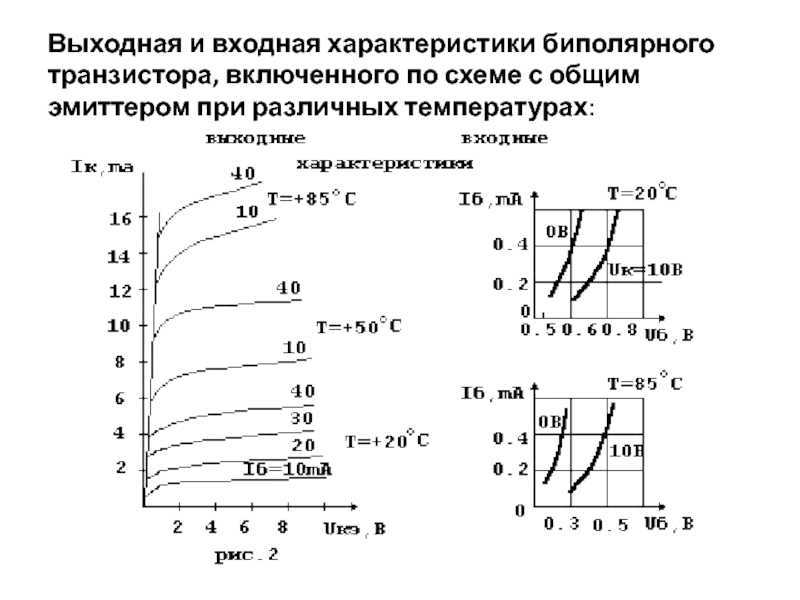

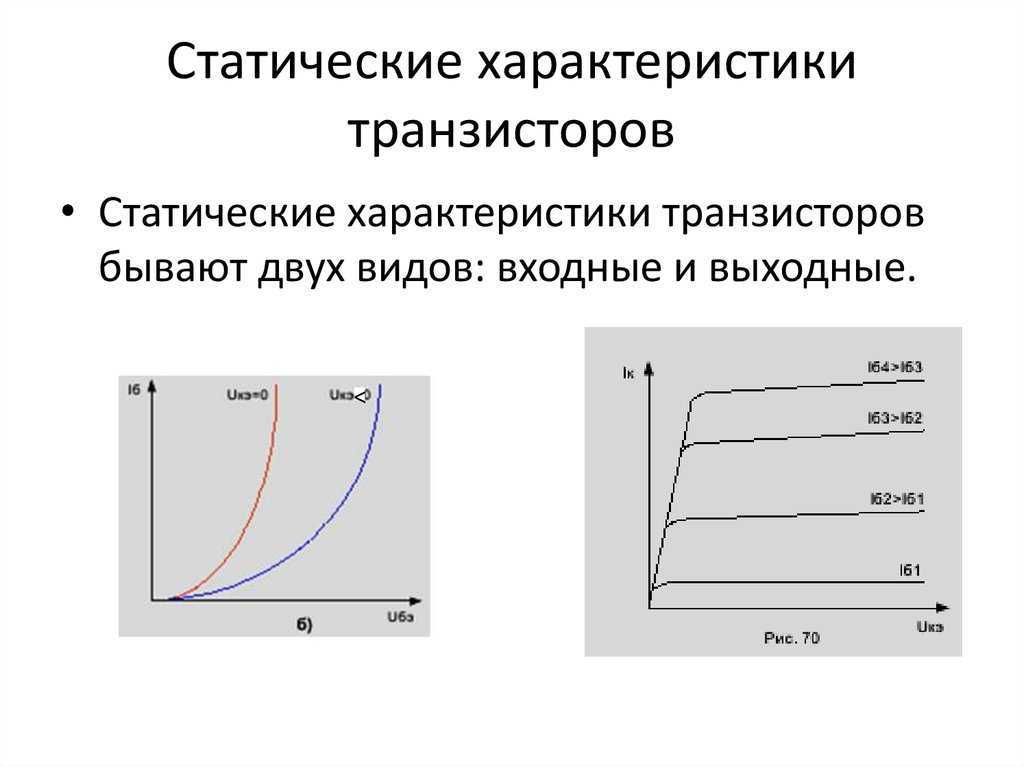

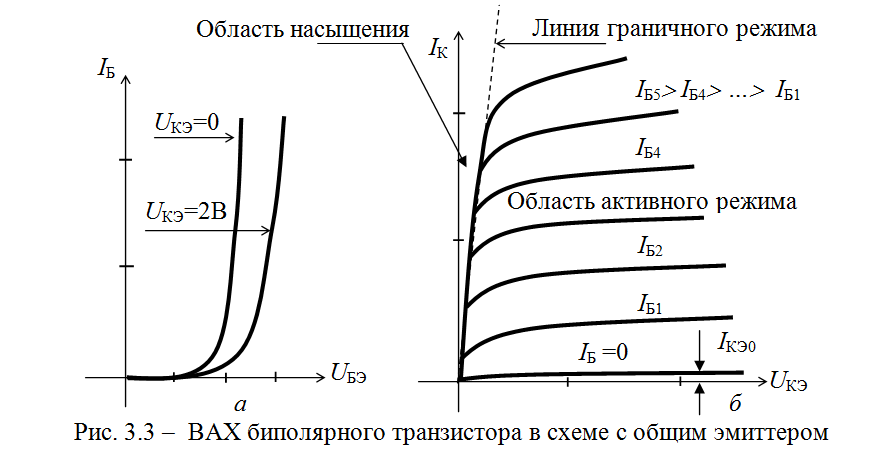

Справочный листок по транзисторам КТ203А…В, 2Т203А…Д, КТ203АМ…ВМ:
Электрические
параметры:
| Коэффициент передачи тока в режиме малого сигнала при UКБ = 5 В, IЭ = 1 мА: |
||
| при Т = +25 С | 2Т203А, КТ203А, КТ203АМ | 9 |
| 2Т203Б | 30…90 | |
| 2Т203В | 15…100 | |
| 2Т203Г, не менее | 40 | |
| 2Т203Д | 60…200 | |
| КТ203Б, КТ203БМ | 30…150 | |
| КТ203В, КТ203ВМ | 30…200 | |
| при Т = +125 С | 2Т203А, КТ203А, КТ203АМ, не менее | 9 |
| 2Т203Б | 30…180 | |
| 2Т203В | 15…200 | |
| 2Т203Г, не менее | 40 | |
| 2Т203Д | 60…400 | |
| КТ203Б, КТ203БМ | 30…230 | |
| КТ203В, КТ203ВМ | 30…400 | |
| при Т = -60 С | 2Т203А, КТ203А, КТ203АМ, не менее | 7 |
| 2Т203Б | 15…90 | |
| 2Т203В, КТ103В, КТ203БМ | 10…100 | |
| 2Т203Г, не менее | 20 | |
| 2Т203Д | 30…200 | |
| КТ203В, КТ203ВМ | 15…200 | |
| Граничная частота коэффициента передачи тока в схеме ОБ при UКБ = 5 В, IЭ = 1 мА, не менее: |
||
| 2Т203А, 2Т203Б, 2Т203В, КТ203А, КТ203Б, КТ203В, КТ203АМ, КТ203БМ, КТ203ВМ |
5 МГц | |
| 2Т203Г, 2Т203Д | 10 МГц | |
| Напряжение насыщения коллектор — эмиттер, не более: |
||
| при IК = 20 мА, IБ = 4 мА |
2Т203Б, КТ203Б, КТ203БМ | 1 В |
| при IК = 10 мА, IБ = 1 мА |
2Т203Г | 0,5 В |
| при IК = 10 мА, IБ = 1 мА |
2Т203Д | 0,35 В |
| при IК = 20 мА, IБ = 1 мА |
КТ203В, КТ203ВМ | 0,5 В |
| Обратный ток коллектора при UКБ = UКБ, макс, не более: |
||
| при Т = +25 С | 1 мкА | |
| при Т = Тмакс | 15 мкА | |
| Обратный ток эмиттера при UКБ = UКБ, макс, не более: |
||
| 1 мкА | ||
| Входное сопротивление в схеме ОБ в режиме малого сигнала при IЭ = 1 мА, не более: |
||
| UКБ = 50 В | 2Т203А, КТ203А, КТ203АМ | 300 Ом |
| UКБ = 30 В | 2Т203Б, КТ203Б, КТ203БМ | 300 Ом |
| UКБ = 15 В | 2Т203В, КТ203В, КТ203ВМ | 300 Ом |
| UКБ = 5 В | 2Т203Г, 2Т203Д | 300 Ом |
| Емкость коллекторного перехода при UКБ = 5 В, f = 10 МГц, не более: |
||
| 10 пФ |
Предельные
эксплуатационные данные:
| Постоянное напряжение коллектор — база: |
||
| при Т = -60…+75С | 2Т203А, 2Т203Г, КТ203А, КТ203АМ | 60 В |
| 2Т203Б, КТ203Б, КТ203БМ | 30 В | |
| 2Т203В, 2Т203Д, КТ203В, КТ203ВМ | 15 В | |
| при Т = +125С | 2Т203А, 2Т203Г, КТ203А, КТ203АМ | 30 В |
| 2Т203Б, КТ203Б, КТ203БМ | 15 В | |
| 2Т203В, 2Т203Д, КТ203В, КТ203ВМ | 10 В | |
| Постоянное напряжение коллектор — эмиттер при RБЭ <= 2 кОм: |
||
| при Т = -60…+75С | 2Т203А, 2Т203Г, КТ203А, КТ203АМ | 60 В |
| 2Т203Б, КТ203Б, КТ203БМ | 30 В | |
| 2Т203В, 2Т203Д, КТ203В, КТ203ВМ | 15 В | |
| при Т = +125С | 2Т203А, 2Т203Г, КТ203А, КТ203АМ | 30 В |
| 2Т203Б, КТ203Б, КТ203БМ | 15 В | |
| 2Т203В, 2Т203Д, КТ203В, КТ203ВМ | 10 В | |
| Постоянный ток коллектора: |
||
| 10 мА | ||
| Импульсный ток коллектора при tимп. <= 10 мкс., Q => 10: |
||
| 50 мА | ||
| Постоянный ток эмиттера |
||
| 10 мА | ||
| Постоянная рассеиваемая мощность коллектора: |
||
| при Т = -60…+75С | * при Т > +75С, PК,макс. уменьшается по линейному закону. |
150 мВт |
| при Т = +125С | 60 мВт | |
| Температура p-n перехода |
||
| + 150 С | ||
| Температура окружающей среды |
||
| -60…+125С |
Возврат к оглавлению
справочникаНа Главную страницу
www.5v.ru
Применение транзистора КТ203А в электронике
Основное применение транзистора КТ203А связано с его высокой частотной характеристикой, а также возможностью работы в режиме низкой частоты. Благодаря этим свойствам, он широко применяется в радиотехнике, телекоммуникациях, аудиоусилителях, схемах усиления звука.
| Характеристики транзистора КТ203А | |
|---|---|
| Тип | Низкочастотный NPN |
| Максимальное напряжение коллектор-эмиттер | 40 В |
| Максимальный ток коллектора | 100 мА |
| Максимальная мощность потребления | 300 мВт |
Цоколевка транзистора КТ203А соответствует стандартной цоколевке для большинства полупроводниковых приборов. Она включает в себя три вывода: базу (B), эмиттер (E) и коллектор (C)
Правильное подключение транзистора к электрической схеме важно для его работы и должно соответствовать указаниям в документации
Транзистор КТ203А обладает низким уровнем шума и малым сопротивлением входа, что позволяет использовать его для создания усилителей слабых сигналов. Также он обладает высокой стабильностью работы в широком диапазоне рабочих температур, что делает его надежным и долговечным прибором.
Кроме того, транзистор КТ203А имеет небольшие габаритные размеры и малую массу, что делает его удобным для использования в малогабаритных электронных устройствах.
В заключение, транзистор КТ203А является незаменимым элементом в современной электронике. Его универсальные характеристики и широкий спектр применения делают его популярным среди разработчиков и инженеров, работающих в области радиотехники и электроники.
