Аналоги транзистора КТ3102
КТ3102А
: 2N4123, BC547A, BC548A, BCY59-VII, BCY65-VII, BC107AP, BC182A, BC183A, BC237A, BC317, BC238A, MPS3709КТ3102Б : 2N2483, 2SC538A, 2SC828A, BC452, BC547B, BCY56, BCY59-VIII, BCY59-IX, BCY65-VIII, BCY65-IX, BCY79, MPSA09, 2SC1000GTM, 2SC1815, BC182B, BC182C, BC183B, BC237B, BC318, BC382B, SF132E, BC183C, PN2484КТ3102В : 2SC828, BC548B, MPS3708, MPS3710, 2N3711, 2SC454B, 2SC454C, 2SC454D, 2SC458, 2SC458KB, 2SC458KC, 2SC458KD, BC108AP, BC238B, BC451, SF131EКТ3102Г : 2SC538, 2SC900, 2SC923, BC547C, BC548C, MPS3711, MPS6571, BC108CP, BC238C, BC382C, SF131F, SF132FКТ3102Д : 2N2484, 2N5209, 2SC945, BC453, BC521, BC521C, BC549A, BC549B, BCY59-х, MPS3707, MPS6512, MPS6513, MPS6514, MPS6515, 2N4124, 2SC458LGB, 2SC458LGC, 2SC458LGD, BC109BP, BC184A, BC239B, BC383B, BC384BКТ3102Е : 2N5210, BC549C, BCY57, BC109CP, BC184B, BC239C, BC319, BC383C, BC384C, BFх65

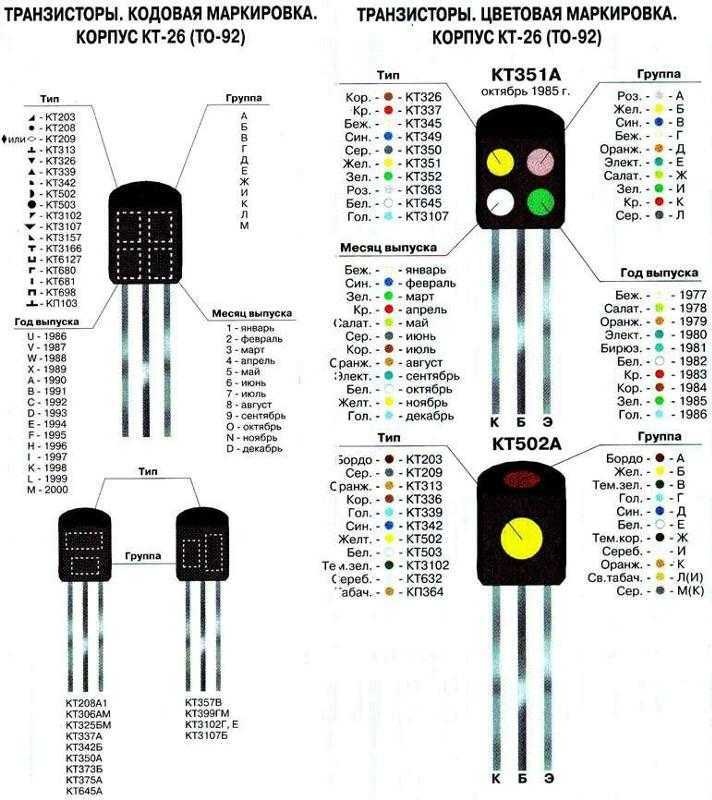

Маркировка и цоколёвка
Данный прибор имеет структуру n — p — n . Выводы элемента слева-направо, при обращении лицевой части транзистора к нам(плоская сторона с маркировкой), имеют такой порядок – “коллектор-база-эмиттер”. Цоколёвку КТ3102 нужно знать и учитывать её при пайке прибора. Ошибка при пайке может повредить весь транзистор.

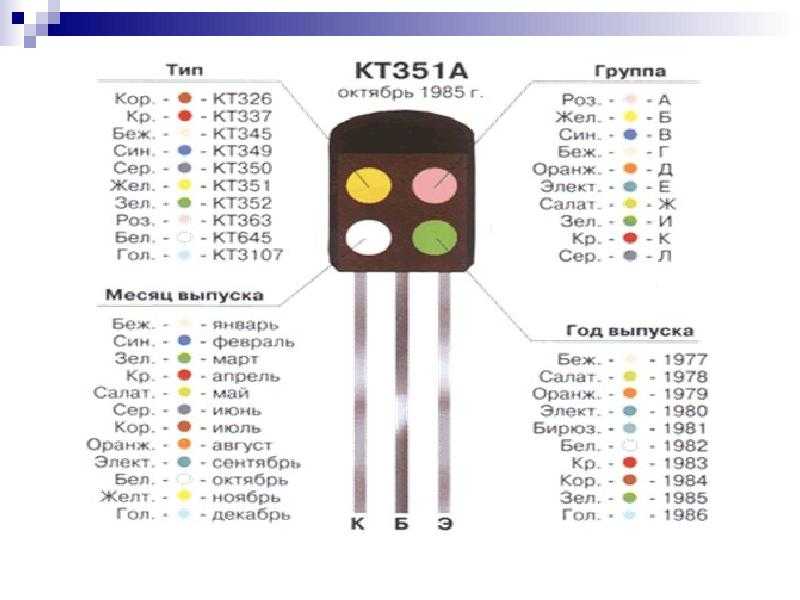

Маркировка транзисторов применяется для различия одного типа прибора от другого. Например, различия между типом А и Б. В случае КТ3102, маркировка имеет следующую структуру:
- Зелёный кружок на лицевой стороне означает тип транзистора. В нашем случае – КТ3102.
- Кружок сверху означает букву прибора (А, Б, В и т.д). Применяются следующие обозначения :
А – красный или бордовый. Б – жёлтый. В – зелёный. Г – голубой. Д – синий. Е – белый. Ж – тёмно-коричневый.
На некоторых приборах вместо цветовых обозначений, маркировка пишется словами. Например, 3102 EM. Подобные обозначения удобнее цветных.
Знание маркировки транзистора позволит правильно подобрать нужный элемент, согласно требуемым параметрам.
Справочный листок по транзисторам КТ358А, КТ358Б, КТ358В:
Электрические
параметры:
Граничная частота коэффициента передачи тока в схеме с ОЭ, при UКБ = 10 В, IЭ = 5 мА, не менее: |
||
КТ358А | 80 МГц | |
КТ358Б, КТ358В | 120 МГц | |
Постоянная времени цепи обратной связи на высокой частоте, не более |
||
500 пс | ||
Коэффициент передачи тока в схеме с ОЭ, при UКЭ = 5,5 В, IЭ = 20 мА: |
||
КТ358А | 10…100 | |
КТ358Б | 25…100 | |
КТ358В | 50…280 | |
Напряжение насыщения коллектор — эмиттер при IК = 20 мА, IБ = 2 мА, не более: |
||
0,8 В | ||
Напряжение насыщения база — эмиттер при IК = 20 мА, IБ = 2 мА, не более: |
||
1,1 В | ||
Обратный ток коллектора, не более: |
||
при UКБ = 15 В | КТ358А, КТ358В | 10 мкА |
при UКБ = 30 В | КТ358Б | 10 мкА |
Обратный ток эмиттера при UЭБ = 4 В, не более: |
||
10 мкА |
Предельные
эксплуатационные данные:
Постоянное напряжение коллектор — база: |
||
КТ358А, КТ358В | 15 В | |
КТ358Б | 45 В | |
Постоянное напряжение коллектор — эмиттер при RБЭ <= 100 Ом: |
||
КТ358А, КТ358В | 15 В | |
КТ358Б | 30 В | |
Постоянное напряжение эмиттер — база: |
||
4 В | ||
Постоянный ток коллектора: |
||
30 мА | ||
Импульсный ток коллектора: |
||
60 мА | ||
Постоянная рассеиваемая мощность: |
||
100 мВт | ||
Импульсная рассеиваемая мощность: |
||
200 мВт | ||
Тепловое сопротивление переход — среда: |
||
0,7 К/Вт = (0,7 С/Вт) | ||
Температура p-n перехода: |
||
393 К = (120 С) | ||
Температура окружающей среды: |
||
от 233 К до 358 К (-40…+85 С) | ||
Примечание: Разрешается трехкратный изгиб выводов на расстоянии не менее 3 мм от корпуса с радиусом закругления е менее 1 мм. При изгибе выводов должна быть обеспечена неподвижность выводов на участке от корпуса до места изгиба исключена возможность передачи усилия на место присоединения вывода к корпусу, нарушения конструкции и герметичности транзистора. Пайка выводов допускается на расстоянии не менее 5 мм от пластмассового корпуса транзистора. Пайку производить в течение не более 10 с (температура пайки не должна превышать 523 К), приняв меры, исключающие возможность перегрева транзисторов. |
