КТ315
| КТ315А | КТ315Б | КТ315В | КТ315Г | КТ315Д | КТ315Е |
| КТ315Ж | КТ315И | КТ315Л | КТ315М | КТ315Н | КТ315Р |
Первые выпуски были только до буквы Г. Отставить «до буквы Г», нашелся и ранний КТ315Ж! это тем страньше, что в старых справочниках и паспортах такой буквы еще нету…

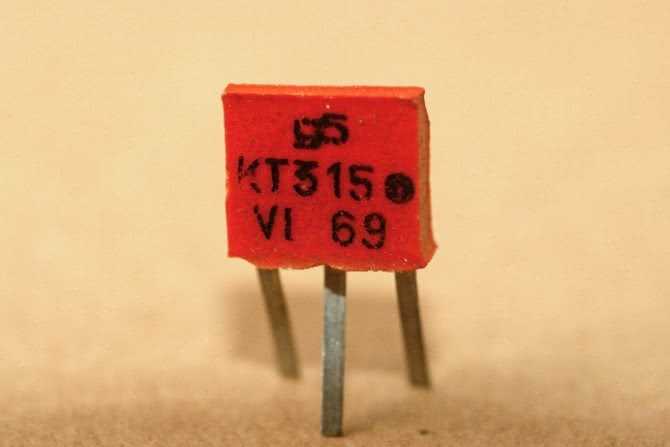

А были среди ранних и вообще без буквы, с одной лишь точкой:
В новом веке выпуск этих транзисторов продолжается. Более того — у белорусов появился новый вариант КТ315_1, в корпусе ТО-92; заводские паспорта от них, версия 1, версия 2 и версия 3.
Вот очень интересные образчики, из 70-х годов. Надо полагать, буква Э обозначает экспортное назначение транзистора, а Т — тропическое исполнение:
| Особенности маркировки — на корпусе указывается либо полное название транзистора, либо только буква (при этом она сдвинута к левому краю корпуса). Товарный знак завода может отсутствовать. Дата выпуска ставится в цифровом, либо в кодированном обозначении (при этом могут указывать только год выпуска).
Точка в составе маркировки является отличительным знаком транзисторов, предназначенных для цветного телевидения. |
Но! старые транзисторы маркировались буквой, стоящей посередине корпуса. При этом первые выпуски маркировались лишь одной большой буквой, а в 1971 году (примерно) перешли на привычную двухстрочную: впрочем, возможны разночтения, поскольку одной большой буквой посередине маркировали и … |
Данные из отраслевого каталога на них.
Поговорим о различиях. Ну, разбраковка по буквам в зависимости от максимально допустимого напряжения и коэффициента усиления — это понятно. Но помимо этого: — КТ315Ж отбирается по времени рассасывания — КТ315И первоначально предназначались для работы в цепях коммутации сегментов вакуумных люминесцентных индикаторов — КТ315Н предназначены для применения только в цветном телевидении; при этом «транзистор КТ315Н по высшей категории качества не аттестован» — КТ315Р проходят электротермотренировку и предназначены для применения только в видеомагнитофонах «Электроника-ВМ».
Update 30.08.2008
А вот и паспорт от них подоспел. Качество, конечно, удручает, но это копия с копии…
Копить так копить… Вот еще, варианты от Кварцита раз, два и три, Нальчикского ЗПП раз и два; Электронприбора и квазаровские, постарше и посвежее (при этом в старом приведены почему-то только два типа — КТ315Д и КТ315Е).
История создания
Цитата из переписки:
Серийное производство транзисторов было осуществлено на Фрязинском заводе. К выполнению этой комплексной работы был привлечён ряд предприятий отрасли, разработка собственно транзистора проводилась в НИИ «Пульсар» под руководством Абрама Иосифовича Гольдшера (доктор технических наук, ныне, увы, покойный).
В 1973 году эта работа была удостоена Государственной премии СССР «за разработку технологии, конструкции, материалов, высокопроизводительного сборочного оборудования, организацию массового производства высокочастотных транзисторов в пластмассовом корпусе для радиоэлектронной аппаратуры широкого применения».»
Кстати — это была первая открытая (не засекреченная) премия по линии МЭП…
