Irl540n pdf даташит

Irl540n datasheet pdf ( pinout ) - 100v, 30a, 94w, hexfet power mosfet

Технические характеристики

Рассмотрение начнём с максимально допустимых характеристик. Они важны как при проектировании новой конструкции, так и при подборе замены, так как при их превышении устройство «сгорит». Длительная эксплуатация при значениях очень близких или равных максимальным так же нежелательна, так как в этом случае транзистор может перегреться и тоже выйти из строя.

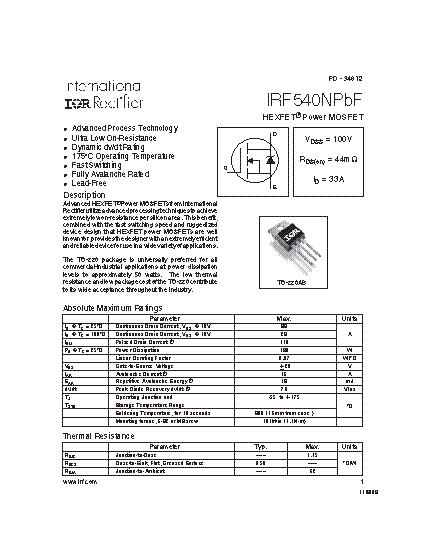

Характеристики IRF540N:

  • напряжение сток-исток VDS = 100 В;
  • напряжение затвор-исток: VGS = ±20 В;
  • ток стока (напряжение затвор-исток 10 В):
    • при Тс= +25°С ID = 27 А;
    • при Тс= +100°С ID = 19 А;
  • кратковременный ток стока IDM = 110 А;
  • мощность PD = 130 Вт;
  • коэффициент линейного снижения мощности 0,87 Вт/°С;
  • лавинный ток IAR = 16 А;
  • повторяющаяся лавинная энергия EAR = 13 мДж;
  • термическое сопротивление, кристалл – корпус 1,6 °С/Вт;
  • термическое сопротивление, кристалл – воздух 62 °С/Вт;
  • рабочая т-ра: от -55°С до +175°С.

Теперь рассмотрим электрические значения. Они измерялись при стандартной температуре +25°С. Остальные важные параметры тестирования приведены в отдельной колонке следующей таблицы.

Электрические характеристики транзистора irf540n (при Т = +25 оC)
Статические
Наименование Режимы измерения Обозн. MIN TYP MAX Ед. изм
Напряжение пробоя С-И VGS= 0 В,ID= 250 мА V(BR)DSS 100 В
Температурный к-т изменения напряжения С-И ID = 1 мА ∆V(BR)DSS/∆TJ 0,12 В/°С
Сопротивление С-И при открытом транзисторе VGS= 10 В, ID= 16 A RDS(on) 44 мОм
Пороговое напряжение З-И VDS= VGS, ID=250 мкА VGS(th) 2 4 В
Прямая крутизна gfs 21
Ток утечки затвора VGS= ± 20 В IGSS ±100 нА
Ток стока при нулевом напряжении затвора VDS=100 В, VGS= 0 V IDSS 25 мкА
VDS=80 В, VGS=0 В, TJ= 150°C 250 мкА
Заряд на затворе открывающий транзистор VGS= 10 В, ID= 16 A, VDS= 80 В Qg 71 нКл
Заряд З-И Qgs 14 нКл
Заряд З-С Qgd 21 нКл
Время открытия транзистора VDD=50 В, ID=16 A, Rg=5,1 Ом,

RD=10 Ом

td(on) 11 нс
Время нарастания импульса открытия tr 35 нс
Время закрытия транзистора td(off) 39 нс
Время спада импульса tf 35 нс
Входная емкость VGS= 0 В, VDS= 25 В,

f = 1,0 МГц

Ciss 1960 пФ
Выходная емкость Coss 250 пФ
Емкость З-И Crss 40 пФ
Индуктивность стока LD 4,5 нГн
Индуктивность истока LS 7,5 нГн
Единичный энергетический импульс 700 185 мДж
Характеристики канала исток-сток
Наименование Режимы измерения Обозн. MIN TYP MAX Ед. изм
Непрерывный длительный ток через истоковый диод IS 33 А
Максимальный импульсный ток через диод ISM 110 А
Падение напряжения на диоде TJ= 25 °C, IS= 16 A, VGS= 0 В VSD 1,2 В
Время обратного восстановления TJ= 25 °C, IF= 16 A, dI/dt = 100 A/мкС trr 115 170 нс
Заряд восстановления Qrr 505 760 нКл

IRL540N Datasheet PDF — IRF

Part Number IRL540N
Description 100V, 30A, 94W, HEXFET Power MOSFET
Manufacturers IRF
Logo
IRL540N is a type of power MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) that is commonly used in electronic circuits as a switch or amplifier. It is designed to handle high currents and voltages, making it suitable for a wide range of applications.
Features:
1. Maximum voltage rating of 100 volts
2. Maximum current rating of 30 amps
3. Low on-resistance (Rds(on))
4. Fast switching speed
5. High input impedance
6. RoHS compliant

There is a preview and IRL540N download ( pdf file ) link at the bottom of this page.

Total 8 Pages

Preview 1 page

No Preview Available !

Previous Datasheet
Index
PRELIMINARY

l Logic-Level Gate Drive

l Advanced Process Technology

l Isolated Package

l High Voltage Isolation = 2.5KVRMS

l Sink to Lead Creepage Dist. = 4.8mm

l Fully Avalanche Rated

Description
Fifth Generation HEXFETs from International Rectifier
utilize advanced processing techniques to achieve
extremely low on-resistance per silicon area. This
benefit, combined with the fast switching speed and
ruggedized device design that HEXFET Power
MOSFETs are well known for, provides the designer
with an extremely efficient and reliable device for use
in a wide variety of applications.
G
The TO-220 package is universally preferred for all
commercial-industrial applications at power dissipation
levels to approximately 50 watts. The low thermal
resistance and low package cost of the TO-220
contribute to its wide acceptance throughout the
industry.
Absolute Maximum Ratings

ID @ TC = 25°C

ID @ TC = 100°C

IDM

PD @TC = 25°C

VGS

EAS

IAR

EAR

dv/dt

TJ

TSTG

Parameter

Continuous Drain Current, VGS @ 10V

Continuous Drain Current, VGS @ 10V

Pulsed Drain Current

Power Dissipation
Linear Derating Factor
Gate-to-Source Voltage

Single Pulse Avalanche Energy

Avalanche Current

Repetitive Avalanche Energy

Peak Diode Recovery dv/dt

Operating Junction and
Storage Temperature Range
Soldering Temperature, for 10 seconds
Mounting torque, 6-32 or M3 srew
Thermal Resistance

RθJC

RθCS

RθJA

Parameter
Junction-to-Case
Case-to-Sink, Flat, Greased Surface
Junction-to-Ambient
To Order
Next Data Sheet
PD — 9.1495
IRL540N

HEXFETPower MOSFET

D

VDSS = 100V

RDS(on) = 0.044Ω

ID = 30A

S
TO-220AB
Max.
30
21
120
94
0.63
± 16
310
18
9.4
4.3
-55 to + 175
300 (1.6mm from case )
10 lbf•in (1.1N•m)
Typ.
–––
0.50
–––
Max.
1.6
–––
62
Units
A
W
W/°C
V
mJ
A
mJ
V/ns
°C
Units
°C/W
8/14/96

Previous Datasheet
Index
Next Data Sheet

IRL540N

30
25
20
15
10
5

A

25 50 75 100 125 150 175

TC, Case Temperature (°C)

Fig 9. Maximum Drain Current Vs.

Case Temperature
10

VDS

VGS

RG

RD

D.U.T.
5.0V

Pulse Width ≤ 1 µs

Duty Factor ≤ 0.1 %

+-VDD

Fig 10a. Switching Time Test Circuit

VDS

90%
10%

VGS

td(on) tr

td(off) tf

Fig 10b. Switching Time Waveforms

1
D = 0.50
0.20
0.10

0.1 0.05

0.02
0.01
SINGLE PULSE
(THERMAL RESPONSE)
0.01
0.00001
0.0001

PD M

t1
t2
N ote s:

1. Duty factor D = t1 / t 2

2. Pe ak TJ = P DM x Z thJ C + T C

0.001
0.01
0.1

t1 , Rectangular Pulse Duration (sec)

Fig 11. Maximum Effective Transient Thermal Impedance, Junction-to-Case

To Order
A
1


Preview 5 Page

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for IRL540N electronic component.

Information Total 8 Pages
Link URL
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics Allied Electronics DigiKey Electronics Arrow Electronics
Mouser Electronics Adafruit Newark Chip One Stop

Распиновка

У irf540 следующая цоколевка, он имеет три гибких вывода, слева на право: затвор (G), сток (D) и исток (S). Радиатор физически соединен с выводом стока. Чаще всего представляет собой полупроводниковое устройство с изолированным затвором  (IG-FET), в пластмассовом корпусе ТО-220AB. Между выводами стока и истока встроен паразитный диод.  Распиновка представлена на рисунке.

Примерно до 1990 года, некоторые экземпляры от IR, выпускались в корпусе для поверхностного монтажа SMD-220. IRF540FI от компании STM был исполнен в нестандартном корпусе ISOWATT220 или ТО-220FI. В настоящее время появились улучшенные модификации этого транзистора, в более современном корпусном исполнении. Так Vishay, производит их в корпусе ТО-262, например IRF540ZL и D2PAK (он же TO-263 или SOT404), с маркировкой: IRF540S (SiHF540S), IRF540NS (SiHF540NS), IRF540ZS.

Модификации

Тип Pd Uds Ugs Ugs(th) Tj Cd Id Qg Rds Корпус
IRF540 150 W 100 V 20 V 4 V 175 °C 2100 pf 30 A 72 nC 0.077 Ohm TO220
AUIRF540Z 92 W 100 V 20 V 4 V 175 °C 36 A 42 nC 0.0265 Ohm TO220AB
AUIRF540ZS 92 W 100 V 20 V 4 V 175 °C 36 A 42 nC 0.0265 Ohm D2PAK
AUIRF540ZSTRL 92 W 100 V 20 V 4 V 175 °C 180 pf 36 A 42 nC 0.0265 Ohm D2PAK
IRF540A 107 W 100 V 4 V 150 °C 1320 pf 28 A 78 nC 0.052 Ohm TO220
IRF540FI 45 W 100 V 20 V 175 °C 2100 pf 16 A 0.077 Ohm ISOWATT220
IRF540N 140 W 100 V 10 V 4 V 150 °C 33 A 47.3 nC 0.052 Ohm TO220AB
IRF540NL 140 W 100 V 10 V 4 V 150 °C 33 A 47.3 nC 0.052 Ohm TO262
IRF540NLPBF 130 W 100 V 20 V 4 V 175 °C 250 pf 33 A 71 nC 0.044 Ohm TO-262
IRF540NPBF 130 W 100 V 20 V 4 V 175 °C 250 pf 33 A 71 nC 0.044 Ohm TO-220AB
IRF540NS 140 W 100 V 10 V 4 V 150 °C 33 A 47.3 nC 0.052 Ohm D2PAK
IRF540NSPBF 130 W 100 V 20 V 4 V 175 °C 250 pf 33 A 71 nC 0.044 Ohm TO-263
IRF540S 150 W 100 V 20 V 4 V 175 °C 560 pf 28 A 72 nC 0.077 Ohm TO-263
IRF540SPBF 150 W 100 V 20 V 4 V 175 °C 560 pf 28 A 72 nC 0.077 Ohm TO-263
IRF540Z 92 W 100 V 20 V 4 V 175 °C 36 A 42 nC 0.0265 Ohm TO220AB
IRF540ZL 92 W 100 V 20 V 4 V 175 °C 36 A 42 nC 0.0265 Ohm TO262
IRF540ZLPBF 92 W 100 V 20 V 4 V 175 °C 180 pf 36 A 42 nC 0.0265 Ohm TO-262
IRF540ZPBF 92 W 100 V 20 V 4 V 175 °C 180 pf 36 A 42 nC 0.0265 Ohm TO-220AB
IRF540ZS 92 W 100 V 20 V 4 V 175 °C 36 A 42 nC 0.0265 Ohm D2PAK
IRF540ZSPBF 92 W 100 V 20 V 4 V 175 °C 180 pf 36 A 42 nC 0.0265 Ohm TO-263

IRL540N Datasheet (PDF)

 ..1. Size:132K  international rectifier irl540n.pdf

PD — 91495AIRL540NHEXFET Power MOSFET Logic-Level Gate DriveD Advanced Process TechnologyVDSS = 100V Dynamic dv/dt Rating 175C Operating TemperatureRDS(on) = 0.044 Fast Switching G Fully Avalanche RatedID = 36ASDescriptionFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achieveextremely low on-resistance per

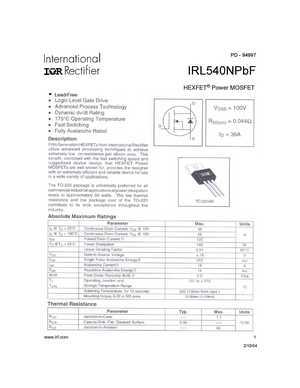

 ..2. Size:1046K  international rectifier irl540npbf.pdf

PD — 94997IRL540NPbFHEXFET Power MOSFET Lead-Freewww.irf.com 12/10/04IRL540NPbF2 www.irf.comIRL540NPbFwww.irf.com 3IRL540NPbF4 www.irf.comIRL540NPbFwww.irf.com 5IRL540NPbF6 www.irf.comIRL540NPbFwww.irf.com 7IRL540NPbFTO-220AB Package OutlineDimensions are shown in millimeters (inches)10.54 (.415) — B -3.78 (.149)10.29 (.405)2.87 (.113) 4

 ..3. Size:1046K  infineon irl540npbf.pdf

PD — 94997IRL540NPbFHEXFET Power MOSFET Lead-Freewww.irf.com 12/10/04IRL540NPbF2 www.irf.comIRL540NPbFwww.irf.com 3IRL540NPbF4 www.irf.comIRL540NPbFwww.irf.com 5IRL540NPbF6 www.irf.comIRL540NPbFwww.irf.com 7IRL540NPbFTO-220AB Package OutlineDimensions are shown in millimeters (inches)10.54 (.415) — B -3.78 (.149)10.29 (.405)2.87 (.113) 4

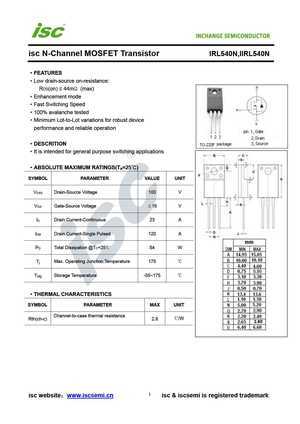

 ..4. Size:255K  inchange semiconductor irl540n.pdf

isc N-Channel MOSFET Transistor IRL540N,IIRL540NFEATURESLow drain-source on-resistance:RDS(on) 44m (max)Enhancement modeFast Switching Speed100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRITIONIt is intended for general purpose switching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSY

 0.1. Size:182K  international rectifier irl540ns irl540nl.pdf

PD -91535IRL540NS/LHEXFET Power MOSFET Advanced Process TechnologyD Surface Mount (IRL540NS)VDSS = 100V Low-profile through-hole (IRL540NL) 175C Operating TemperatureRDS(on) = 0.044 Fast SwitchingG Fully Avalanche RatedID = 36ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achieveextremely low

 0.2. Size:914K  international rectifier irl540nspbf.pdf

PD- 95234IRL540NS/LPbF Lead-Freewww.irf.com 105/04/04IRL540NS/LPbF2 www.irf.comIRL540NS/LPbFwww.irf.com 3IRL540NS/LPbF4 www.irf.comIRL540NS/LPbFwww.irf.com 5IRL540NS/LPbF6 www.irf.comIRL540NS/LPbFwww.irf.com 7IRL540NS/LPbFD2Pak Package OutlineDimensions are shown in millimeters (inches)D2Pak Part Marking Information (Lead-Free)T H IS IS AN IR

 0.3. Size:914K  infineon irl540nspbf irl540nlpbf.pdf

PD- 95234IRL540NS/LPbF Lead-Freewww.irf.com 105/04/04IRL540NS/LPbF2 www.irf.comIRL540NS/LPbFwww.irf.com 3IRL540NS/LPbF4 www.irf.comIRL540NS/LPbFwww.irf.com 5IRL540NS/LPbF6 www.irf.comIRL540NS/LPbFwww.irf.com 7IRL540NS/LPbFD2Pak Package OutlineDimensions are shown in millimeters (inches)D2Pak Part Marking Information (Lead-Free)T H IS IS AN IR

 0.4. Size:255K  inchange semiconductor irl540nl.pdf

Isc N-Channel MOSFET Transistor IRL540NLFEATURESWith To-262 packageLow input capacitance and gate chargeLow gate input resistance100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSSwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Drain-Source Voltage 100

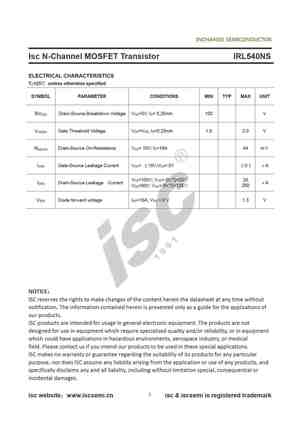

 0.5. Size:257K  inchange semiconductor irl540ns.pdf

Isc N-Channel MOSFET Transistor IRL540NSFEATURESWith To-263(D2PAK) packageLow input capacitance and gate chargeLow gate input resistance100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSSwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Drain-Source Volt

IRL540N MOSFET — описание производителя. Даташиты. Основные параметры и характеристики. Поиск аналога. Справочник

Наименование прибора: IRL540N

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 140
W

Предельно допустимое напряжение сток-исток |Uds|: 100
V

Предельно допустимое напряжение затвор-исток |Ugs|: 16
V

Пороговое напряжение включения |Ugs(th)|: 2
V

Максимально допустимый постоянный ток стока |Id|: 36
A

Максимальная температура канала (Tj): 175
°C

Общий заряд затвора (Qg): 74(max)
nC

Время нарастания (tr): 81
ns

Выходная емкость (Cd): 350
pf

Сопротивление сток-исток открытого транзистора (Rds): 0.044
Ohm

Тип корпуса:

IRL540N
Datasheet (PDF)

 ..1. Size:132K  international rectifier irl540n.pdf

PD — 91495AIRL540NHEXFET Power MOSFET Logic-Level Gate DriveD Advanced Process TechnologyVDSS = 100V Dynamic dv/dt Rating 175C Operating TemperatureRDS(on) = 0.044 Fast Switching G Fully Avalanche RatedID = 36ASDescriptionFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achieveextremely low on-resistance per

 ..2. Size:1046K  international rectifier irl540npbf.pdf

PD — 94997IRL540NPbFHEXFET Power MOSFET Lead-Freewww.irf.com 12/10/04IRL540NPbF2 www.irf.comIRL540NPbFwww.irf.com 3IRL540NPbF4 www.irf.comIRL540NPbFwww.irf.com 5IRL540NPbF6 www.irf.comIRL540NPbFwww.irf.com 7IRL540NPbFTO-220AB Package OutlineDimensions are shown in millimeters (inches)10.54 (.415) — B -3.78 (.149)10.29 (.405)2.87 (.113) 4

 ..3. Size:1046K  infineon irl540npbf.pdf

PD — 94997IRL540NPbFHEXFET Power MOSFET Lead-Freewww.irf.com 12/10/04IRL540NPbF2 www.irf.comIRL540NPbFwww.irf.com 3IRL540NPbF4 www.irf.comIRL540NPbFwww.irf.com 5IRL540NPbF6 www.irf.comIRL540NPbFwww.irf.com 7IRL540NPbFTO-220AB Package OutlineDimensions are shown in millimeters (inches)10.54 (.415) — B -3.78 (.149)10.29 (.405)2.87 (.113) 4

 ..4. Size:255K  inchange semiconductor irl540n.pdf

isc N-Channel MOSFET Transistor IRL540N,IIRL540NFEATURESLow drain-source on-resistance:RDS(on) 44m (max)Enhancement modeFast Switching Speed100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRITIONIt is intended for general purpose switching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSY

 0.1. Size:182K  international rectifier irl540ns irl540nl.pdf

PD -91535IRL540NS/LHEXFET Power MOSFET Advanced Process TechnologyD Surface Mount (IRL540NS)VDSS = 100V Low-profile through-hole (IRL540NL) 175C Operating TemperatureRDS(on) = 0.044 Fast SwitchingG Fully Avalanche RatedID = 36ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achieveextremely low

 0.2. Size:914K  international rectifier irl540nspbf.pdf

PD- 95234IRL540NS/LPbF Lead-Freewww.irf.com 105/04/04IRL540NS/LPbF2 www.irf.comIRL540NS/LPbFwww.irf.com 3IRL540NS/LPbF4 www.irf.comIRL540NS/LPbFwww.irf.com 5IRL540NS/LPbF6 www.irf.comIRL540NS/LPbFwww.irf.com 7IRL540NS/LPbFD2Pak Package OutlineDimensions are shown in millimeters (inches)D2Pak Part Marking Information (Lead-Free)T H IS IS AN IR

 0.3. Size:914K  infineon irl540nspbf irl540nlpbf.pdf

PD- 95234IRL540NS/LPbF Lead-Freewww.irf.com 105/04/04IRL540NS/LPbF2 www.irf.comIRL540NS/LPbFwww.irf.com 3IRL540NS/LPbF4 www.irf.comIRL540NS/LPbFwww.irf.com 5IRL540NS/LPbF6 www.irf.comIRL540NS/LPbFwww.irf.com 7IRL540NS/LPbFD2Pak Package OutlineDimensions are shown in millimeters (inches)D2Pak Part Marking Information (Lead-Free)T H IS IS AN IR

 0.4. Size:255K  inchange semiconductor irl540nl.pdf

Isc N-Channel MOSFET Transistor IRL540NLFEATURESWith To-262 packageLow input capacitance and gate chargeLow gate input resistance100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSSwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Drain-Source Voltage 100

 0.5. Size:257K  inchange semiconductor irl540ns.pdf

Isc N-Channel MOSFET Transistor IRL540NSFEATURESWith To-263(D2PAK) packageLow input capacitance and gate chargeLow gate input resistance100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSSwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Drain-Source Volt

Другие MOSFET… IRL530
, IRL530A
, IRL530N
, IRL530NL
, IRL530NS
, IRL531
, IRL540
, IRL540A
, IRF9540N
, IRL540NL
, IRL540NS
, IRL541
, IRL5602S
, IRL610
, IRL610A
, IRL611
, IRL620
.

Характеристики

Если углубляться в технические тонкости, то все оригинальные «irf» сделаны по запатентованной IR технологии HEXFET, которая имеет более сложную структуру. Неоригинальные устройства, от других компаний, имеют свои технологии изготовления, но общий принцип един для всех. Ниже представлены основные характеристики itf540, к ним относятся:

  • Максимальное напряжение стока-истока (V DS) — 100 В;
  • Максимальный постоянный ток стока (I D) – 28 А; импульсный — 110 А;
  • Сопротивление проводящего канала сток-исток (R DSon) — 77 мОм;
  • Максимальный суммарный заряд затвора (QG(Max) ) — 72 нКл;
  • Рассеиваемая мощность (PD) — 150 Вт;
  • Диапазон рабочих температур (TJ) от — 55 до +175 °C.

Максимальные

Транзистор выдерживает достаточно большой ток в нагрузке, до 28 А. В последнее время на рынке представлены более современные модификации, такие как irf540n, irf540z. Они имеют улучшенные параметры. Так, у некоторых представителей этого семейства ID достигает 36 А, а сопротивление открытого канала снижено до 26.5 мОм. Это связано с совершенствованием технического процесса производства. Рассмотрим предельно допустимые или так называемые максимальные для данного устройства.

Электрические

Электрические характеристики представлены, при температуре окружающей среды +25 °C. Максимальное пороговое напряжение на затворе, при этом у всех производителей не более 4 В. Однако практика показывает, что для полного открытия перехода, необходимо подавать больше 5 В. А для использования с контроллером, лучше использовать рекомендуемый производителем IRF540NL.

Тепловые сопротивления

Температуры окружающей среды +25 °C, при работе транзистора, невозможно добиться в обычных условиях его использования. Поэтому все, без исключения, производители в своих DataSheet предоставляют значения тепловых сопротивлений. Они могут понадобиться для расчета элементов охлаждения в схеме.

Кроме вышеперечисленных параметров, для принятия решения об использовании, необходимо учитывать , устройства и др.

Понравилась статья? Поделиться с друзьями:
Пафос клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
